BTC DRW1004IM — мультиформатный привод DVD±RW/DVD±R



Компания BTC не столь хорошо известна Российским пользователям оптических приводов, как ее ближайший сосед по острову Тайвань, компания Lite-On. Однако она входит в пятерку крупнейших тайваньских производителей оптических приводов. У нас на сайте, до сих пор, не рассматривались пишущие DVD приводы от этой компании, а их уже насчитывается два поколения, так что мы решили заполнить этот пробел и сегодня нас ожидает тестирование младшего привода в этой линейке.

BTC DRW1004IM

Спецификация

  • Скорости записи.
    • DVD-R:4 X CLV
    • DVD-RW: 2 X CLV
    • DVD+R: 4 X CLV
    • DVD+RW: 4 X CLV
    • CD-R: CD-R 40X PCAV
    • CD-RW: CD-RW 24X PCAV
  • Методы записи:
    • CD: Track at Once, Disc at Once, Session at Once, Multi-Session, Packet Writing
    • DVD: (DVD+/-R, DVD+/-RW) Random Access Write, Sequential
  • Скорости чтения (max).
    • DVD-ROM: 12 X CAV
    • CD-ROM/R: 40 X CAV
  • Поддерживаемые форматы чтения.
    • DVD: DVD-ROM, DVD-Video, DVD-R/RW, DVD+R/RW
    • СD: CD-DA, CD-ROM, CD-ROM/XA , Photo-CD, Multi-session, Karaoke-CD, Video-CD, CD-I FMV, CD Extra, CD Plus, CD-R , and CD-RW
  • Время доступа (Random Average)
    • DVD: 160 Msec
    • CD: 130 Msec
  • Интерфейс: ATAPI (EIDE)
  • Буфер данных: 2 Mbytes
  • Способ установки: Горизонтальный и вертикальный.
  • Размеры (W x H x D): 148.6 x 41.8 x 193.3 mm
  • Вес: 1.0 кг.

Привод к нам на тестирование попал в OEM-комплектации. Тем не менее, в комплект, помимо самого привода, входят: небольшая инструкция по эксплуатации, аналоговый аудиокабель, набор крепежных винтов и два CD c ПО Nero Burning Rom и плеером PowerDVD.

Дизайн привода довольно стандартный, но на передней панели привода присутствует полный набор устройств необходимых для воспроизведения Audio CD без участия компьютера. Там можно обнаружить: двухцветный индикатор, отверстие для экстренного извлечения дисков, разъем под наушники, регулятор громкости и кнопки Stop/Eject и Play/Skip. Передняя панель привода с внутренней стороны снабжена прокладкой, для защиты механизма от попадания пыли и уменьшения шума при работе. На задней панели привода присутствует работающий цифровой аудиовыход.

Судя по тех описанию, в приводе используется фирменная технология защиты буфера от опустошения MTKSuperLink, разработанная известной компанией производителем чипсетов для оптических приводов MediaTek. Отсюда можно сделать вывод, что в приводе используется чипсет от этой компании.

Этикетки на верхней панели дают основную информацию о месте и времени производства, а также о версии железа и прошивки.


Перед началом тестирования прошивка привода была заменена на самую последнюю из существующих версий.

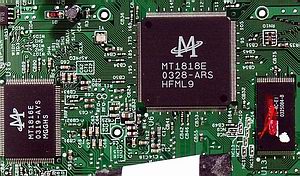

У нас была возможность заглянуть внутрь привода, чтобы посмотреть, на какой элементной базе он собран. Как и предполагалось, привод собран на чипсете от компании MediaTek.

На фото чуть ниже можно рассмотреть внутреннее устройство привода.

Установка привода не вызвала каких-либо проблем. Пользователю предлагается стандартная процедура, знакомая ему по установке обычного CD-ROM, привод не требует установки каких-либо специализированных драйверов. Чтобы работать с приводом, достаточно установить и использовать, к примеру, программу NeroBurning Rom. Правда, следует выбрать версию программы посвежее, поскольку старые версии не знают этот привод. Во время тестов я использовал версию 6.3.0.2.

Теперь попробуем получить немного информации о приводе с помощью различных утилит. Поддерживаемые форматы и типы дисков, довольно приблизительно, можно узнать с помощью программы Nero Infotool.

Как можно увидеть на скриншоте, изначально привод RPC-2 , согласно данным ресурса www.rpc1.com, привод можно сделать мультизонным (RPC-1) с помощью замены прошивки.

Данные о возможностях работы приводов с Audio СD мы получили от популярной программы EAC (Результаты работы EAC Configuration Wizard).

Результаты тестирования

Запись DVD

Тестирование как обычно состояло из записи нескольких типов болванок от так называемых «не брендовых» и «брендовых» производителей. Первыми на «ковер» попали болванки формата DVD-R/RW. Сразу могу сказать, что этот формат привод поддерживает довольно прилично и отказов в записи тех или иных болванок не наблюдалось.

Ниже представлено время записи различных дисков.

Запись DVD-R
Привод запись на 1х мин. запись на 2х мин. запись на 4х мин.
LITE-ON LDW411S 59:56 29:49 15:02
BTC DRW1004IM 58:35 29:02 14:51

Теперь несколько подробнее о качестве записи болванок от разных производителей, на примерах тестов Kprobe.

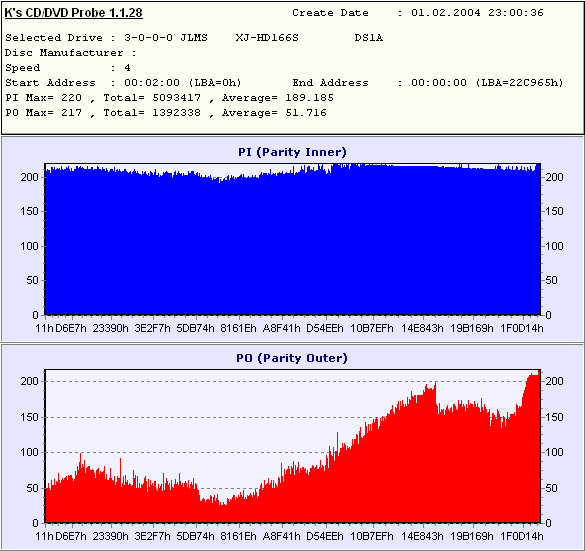

BTC DRW1004IM скорость записи DVD-R 4х (Princo)

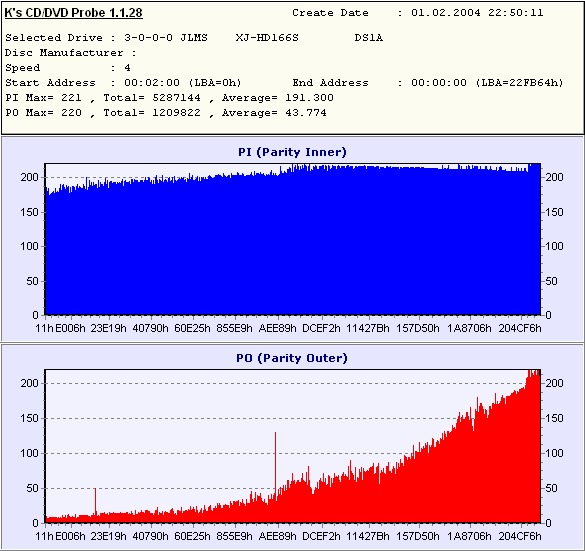

BTC DRW1004IM скорость записи DVD-R 2х (Princo)

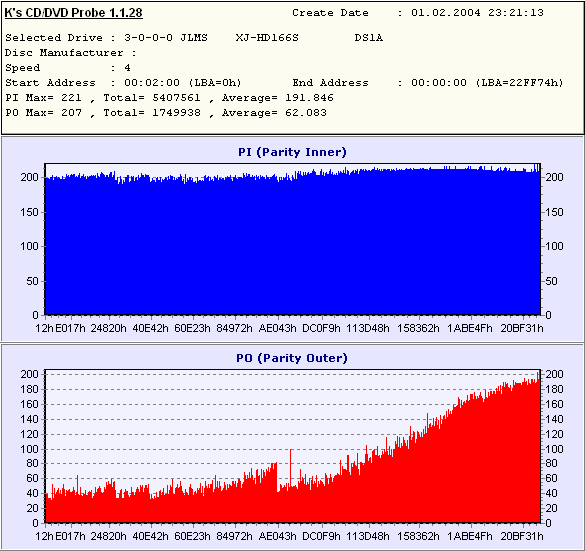

BTC DRW1004IM скорость записи DVD-R 1х (Princo)

При чтении записанных дисков на других DVD-ROM приводах можно было наблюдать следующую картину.

Довольно неутешительные данные для всего ряда болванок от Princo, такую картину можно было наблюдать у ранних версий этих болванок, но качество 4х скоростных болванок от Princo в последнее время было достаточно хорошим. К сожалению, на данный момент, этому приводу болванки от Princo полностью противопоказаны.

BTC DRW1004IM скорость записи DVD-R 4х (SKC)

Вот довольно любопытная особенность, привод без проблем смог записать болванку SKC 1х на скорости 4х и при этом с довольно приемлемым качеством.

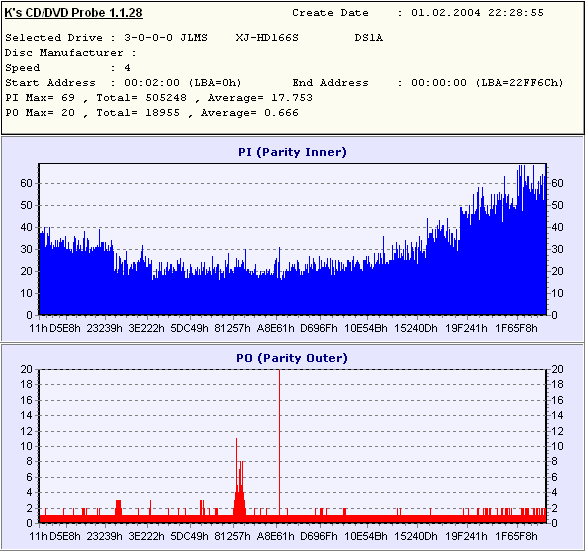

BTC DRW1004IM скорость записи DVD-R 4х (Verbatim)

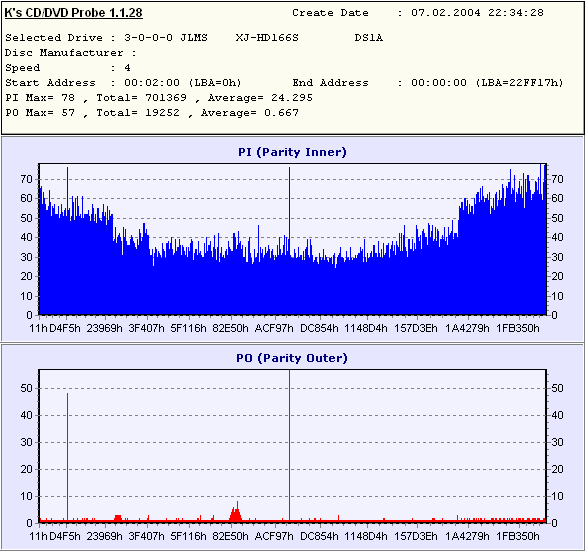

BTC DRW1004IM скорость записи DVD-R 2х (Verbatim)

Запись болванок от компании Verbatim как всегда проходит с хорошим качеством, и без каких бы то ни было проблем.

Запись DVD-RW
Привод стирание быстрое мин. запись на 1х мин. запись на 2х мин.
LITE-ON LDW411S 00:28 59:16 28:36
BTC DRW1004IM 00:56 58:12 28:23

При работе с DVD-RW дисками в целом проблем не возникало, обнаружились только мелкие несовместимости с некоторыми типами дисков. В частности привод не смог записать 2x DVD-RW диски от компании Digitex и Princo на номинальной скорости и согласился осуществлять запись только на скорости 1х.

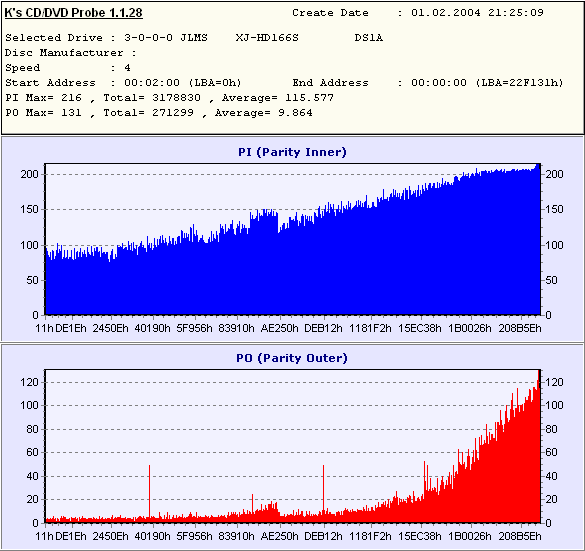

BTC DRW1004IM скорость записи DVD-RW 2х (Digitex)

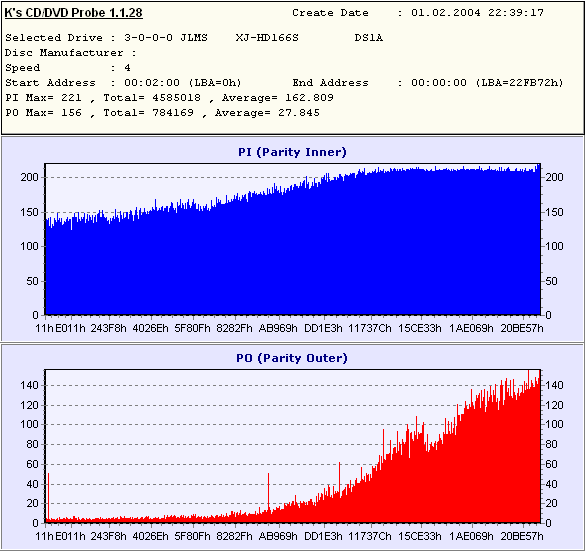

BTC DRW1004IM скорость записи DVD-RW 2х (TDK)

Начало тестов DVD+R/RW болванок не предвещало никаких особых проблем, однако, попробовав записать первую DVD+R болванку с помощью NERO я обнаружил следующий любопытный момент.

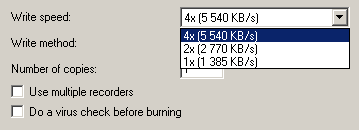

Вот такой вот набор скоростей записи, и это при том, что согласно стандарту DVD+ минимальная скорость записи носителей этого формата равна 2.4х. Конечно, была вероятность, что это проблемы у ПО NERO, но на практике время записи соответствовало указанной скорости. Заглянув в несколько специализированных интернет форумов, я обнаружил, что с этой проблемой сталкивались многие пользователи данного привода. Официальная реакция производителя была примерно следующая «наш привод работает так, потому что его таким сделали, в точности со спецификацией». В полной спецификацией привода, действительно обнаружилось, что для носителей формата DVD+ указаны скорости записи 1х-2х-4х, вот такая вольная и довольно любопытная реализация поддержки формата DVD+.

Запись DVD+R
Привод запись на 1х мин. запись на 2.4х мин. запись на 4х мин.
LITE-ON LDW411S --:-- 24:58 14:23
BTC DRW1004IM 57:33 28:23(2х) 14:28

Возможность записи на скорости 1х имеет все болванки, а болванки, о которых привод ничего не знает, в нашем случае это оказались болванки SKY DVD+R 4x, могут записываться только на этой скорости. К сожалению, во время тестового чтения обнаружилась несовместимость между приводом и болванкой SKY, записанная болванка не видится ни одним компьютерным приводом, но при этом свободно воспроизводится на бытовых плеерах. Тестовый просмотр показал, что качество записи получилось очень посредственным, периодически наблюдалась остановка изображения и звука. Подобные казусы с болванками DVD+R SKY уже наблюдались ранее, с различными записывающими DVD приводами.

Дальнейшие тесты осуществлялись с болванками Philips и Verbatim. В частности болванки Philips подверглись записи на «экстремальной» скорости 1х.

BTC DRW1004IM скорость записи DVD+R 1х (Philips)

BTC DRW1004IM скорость записи DVD+R 2х (Philips)

Ну что же, на скриншотах с контрольным считыванием болванки записанной на скорости 1х можно наблюдать несколько более высокий уровень ошибок, чем у такой же болванки но записанной на скорости 2х. Так что пользоваться «экстремальной» возможностью записывать болванки DVD+R на скорости 1х, пожалуй, не стоит пользоватся.

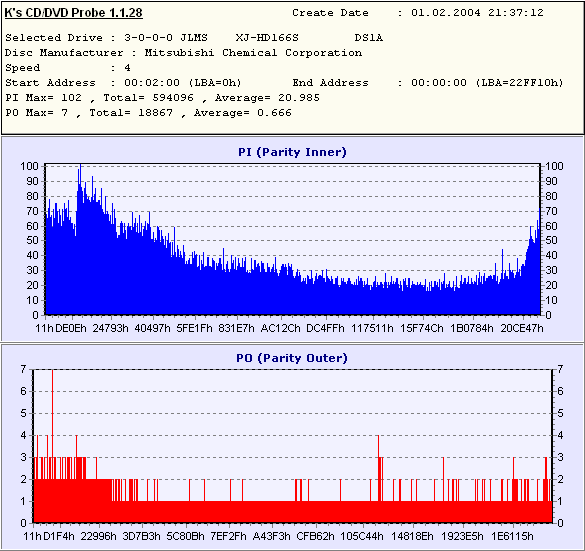

BTC DRW1004IM скорость записи DVD+R 4х (Verbatim)

Болванки от Verbatim как всегда показали лучший результат из всех записанных на этом приводе болванок DVD+R.

Ситуация с записью DVD+RW болванок в точности совпадает с ситуацией рассмотренной при записи DVD+R болванок. Да, да у вас есть возможность записывать DVD+RW диски на скорости 1х :). Да простят меня читатели, делать я этого не стал и только записал несколько дисков на «стандартных» скоростях.

Запись DVD+RW
Привод стирание быстрое мин. запись на 2.4х мин. запись на 4х мин.
LITE-ON LDW411S 00:32 24:35 14:24
BTC DRW1004IM 00:42 28:23 (2x) 14:21

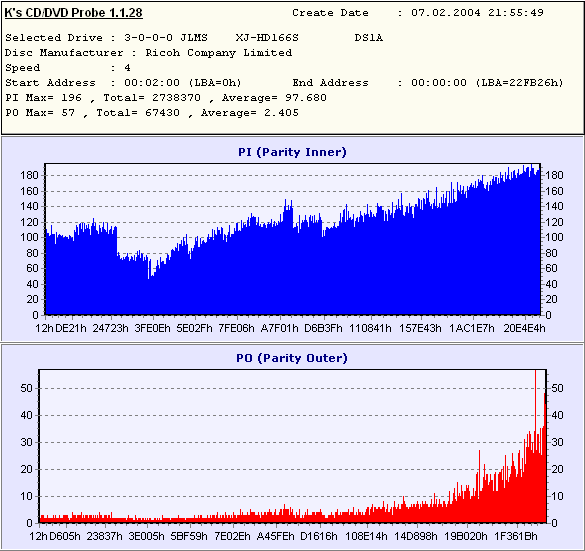

BTC DRW1004IM скорость записи DVD+RW 4х (Ricoh)

BTC DRW1004IM скорость записи DVD+RW 2х (Ricoh)

BTC DRW1004IM скорость записи DVD+RW 2х (Digitex)

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed

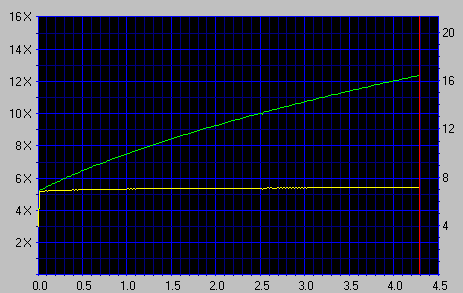

Графики чтения тестовых DVD

BTC DRW1004IM 1х слойный DVD(штамповка DVD-Data)

BTC DRW1004IM LITE-ON LDW411S
Average speed 9.20x CAV9.18x CAV
Random Seek 121 ms94 ms
Full Seek 198 ms186 ms
CPU usage (Max Speed) 4 %3 %
SpinUp Time 2.34 sec2.22 sec
SpinDown Time 3.21 sec1.85 sec
Disc Recognition Time 9.81 sec10.18 sec

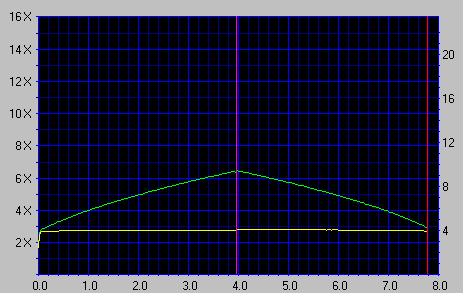

BTC DRW1004IM 2х слойный DVD(штамповка DVD-Video)

BTC DRW1004IM LITE-ON LDW411S
Average speed 4.80x CAV6.25x CAV
Random Seek 130 ms100 ms
Full Seek 218 ms178 ms
CPU usage (Max Speed) 3 % 2 %
SpinUp Time 1.21 sec2.16 sec
SpinDown Time 1.32 sec1.88 sec
Disc Recognition Time 9.48 sec10.28 sec
Layer Change Time 65 ms 81 ms

Чтение записываемых дисков DVD

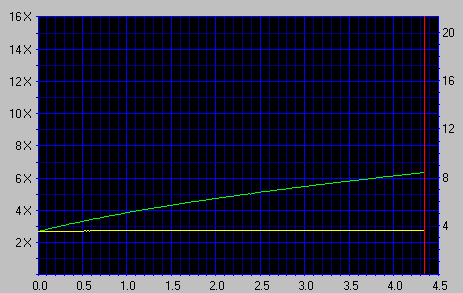

Чтение диска DVD+R

BTC DRW1004IM

Чтение диска DVD+RW

BTC DRW1004IM

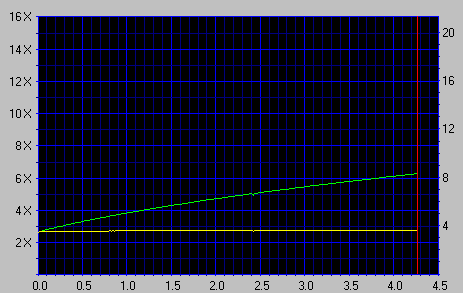

Чтение диска DVD-R

BTC DRW1004IM

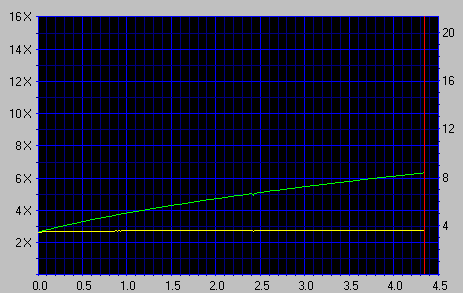

Чтение диска DVD-RW

BTC DRW1004IM

Привод читает все типы записываемых дисков, также стоит отметить то, что привод нормально работает с multiborder DVD-дисками.

Копирование DVD видео с помощью программы Smart Ripper

Привод Средняя скорость
LITE-ON LDW411S 5.2 Х
BTC DRW1004IM 3.4 Х

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей более полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков использованных в тестировании.

Mirex 48x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Philips 52x
Disc Type = CDR (A+)
Nominal = 702.82MB (79m 59s 71f/LBA:359846)
Manufacturer = CMC Magnetics Corporation

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

Для наглядности, данные по скорости записи будут частично представлены в графической форме.

Запись на BTC DRW1004IM( Mirex 48x, фталоцианин)

Как показала практика, выше представленный скриншот представляет из себя типичную картину, которую можно наблюдать при использовании носителей различных марок. При этом скорость записи была одинаковой для всех марок и типов дисков. Также проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

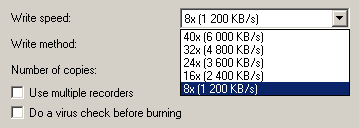

Минимальная доступная для записи данных СD-R носителей скорость была 8x.

CD-R диск BTC DRW1004IM LITE-ON LDW411S
Philips 52x 4:263:04
Verbatim 48x 4:263:06
Mirex 48x 4:243:14
Verbatim Pastel 8x 21:1810:44

Для того, чтобы дополнить картину, сюда же я решил добавить результаты записи CD-RW.

TDK 12x
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = RiTEK Corporation


Verbatim 24X
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA:336075)
Manufacturer = Mitsubishi Chemicals Corporation

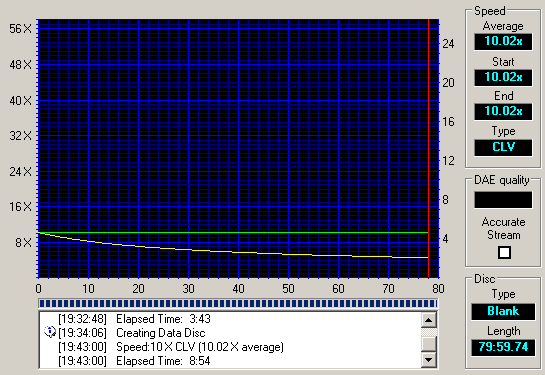

Запись на BTC DRW1004IM (Verbatim 10x СD-RW)


Запись на BTC DRW1004IM (Verbatim 24x СD-RW)

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.1.0

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

TDK 12x CD-RW

Привод Время записи(мин.)Время на форматирование (мин.)
BTC DRW1004IM 9:549:35
LITE-ON LDW411S 11:479:27


Verbatim 24x CD-RW

Привод Время записи(мин.)Время на форматирование (мин.)
BTC DRW1004IM 7:416:32
LITE-ON LDW411S 9:257:14

Проверка способности привода работать с 80mm СD на примере СD-RW диска, форматирование и запись в формате UDF

Форматирование и запись 80мм CD-RW диска в формате UDF. Скорость записи 4х.

Привод Время на форматирование (мин.)Время записи(мин.)
BTC DRW1004IM 9:258:24
LITE-ON LDW411S 9:067:14

Привод успешно читает и записывает 80mm диски.

Результаты чтения записанных дисков на приводе Lite-On c помощью утилиты KProbe

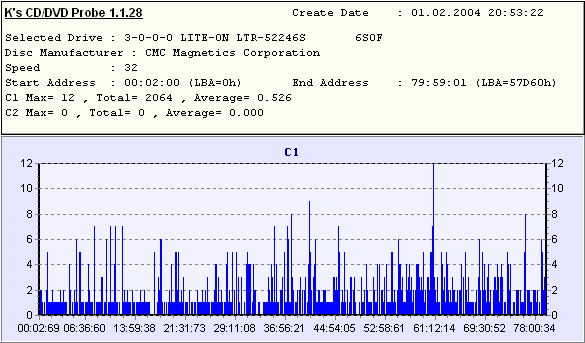

Чтение CD-R диска Philips, записанного на BTC DRW1004IM

Чтение CD-R диска Verbatim, записанного на BTC DRW1004IM

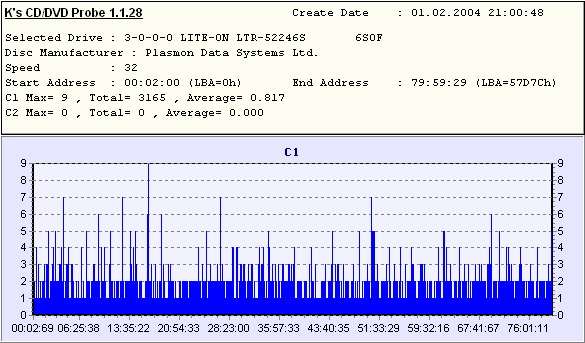

Чтение CD-R диска Mirex, записанного на BTC DRW1004IM

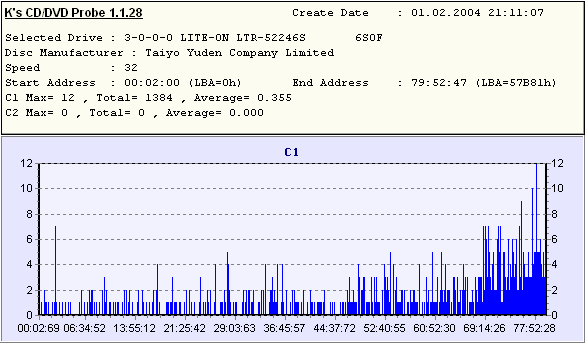

Чтение CD-R диска Verbatim Pastel, записанного на BTC DRW1004IM

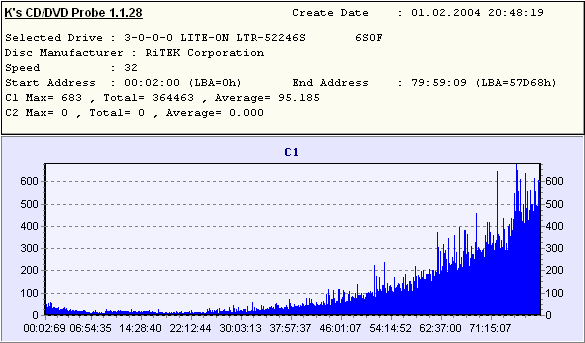

Чтение CD-RW диска TDK12x, записанного на BTC DRW1004IM

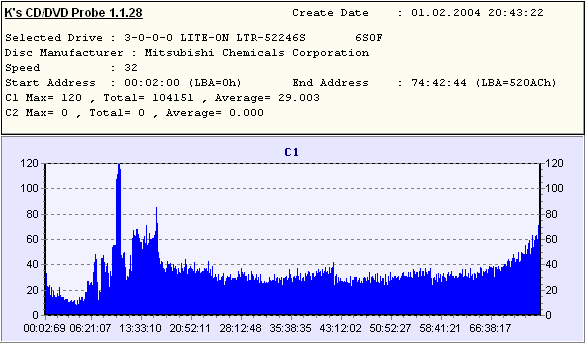

Чтение CD-RW диска Verbatim 24x, записанного на BTC DRW1004IM

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = RiTEK Corporation


CD-RW привод 80 min CD-R99 min CD-R
BTC DRW1004IM 81:46.0595:26.30
LITE-ON LDW411S 81:57.5695:46.38

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

BTC DRW1004IM LITE-ON LDW411S
Winmark 22902120
Inside transfer 3000 Kb/s2810 Kb/s
Outside transfer 5790 Kb/s5430 Kb/s
CPU Utilization 1.71 %2.05 %
Access Time 84.3 ms98.6 ms

Результаты NERO CD Speed

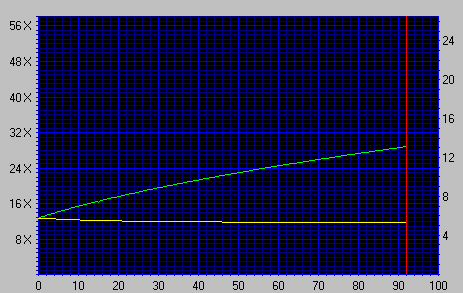

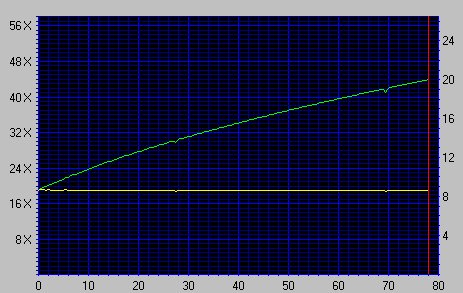

Графики чтения тестового CD

BTC DRW1004IM


BTC DRW1004IM LITE-ON LDW411S
Average speed 32.88 CAV31.08 CAV
Random Seek 92 ms103 ms
Full Seek 178 ms208 ms
CPU Usage 8X 3 % 9 %
SpinUp Time 2.011.89
SpinDown Time 2.703.50
Disc Recognition Time 8.98 sec9.07 sec
Accurate stream YesYes

CD-ROM Drive Analyzer

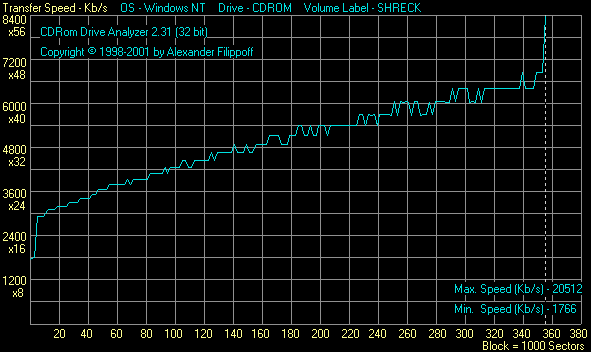

Чтение CD-R дисков

BTC DRW1004IM

Чтение СD-RW дисков

BTC DRW1004IM

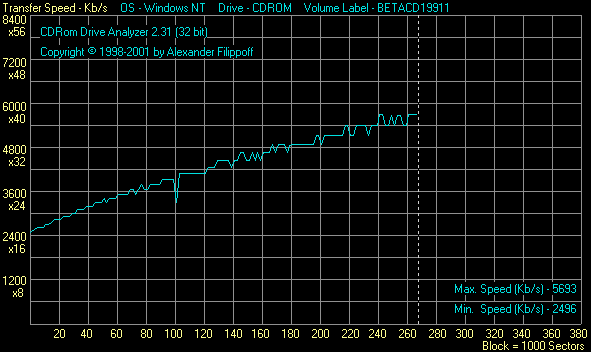

Чтение «некачественного» CD.

BTC DRW1004IM

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты BTC DRW1004IM
  CDDAE EAC
Средняя скорость извлечения 19,4х 12,6х
Количество ошибок 0.00% 0.00%

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

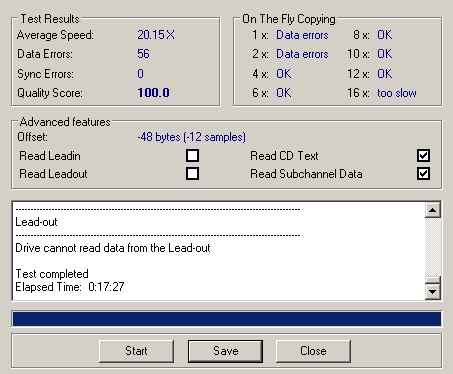

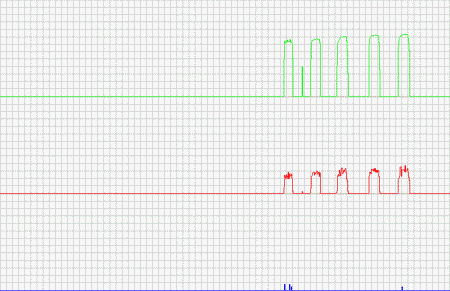

Advanced DAE Quality(Nero CD-Speed)

Тестирование привода BTC DRW1004IM

Напоминаем, что наиболее подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы разместили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а найти его описание можно здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода BTC DRW1004IM


    BTC DRW1004IM
  • Errors total Num : 834450
  • Errors (Loudness) Num : 22922 — Avg : -69.0 dB(A) — Max : -17.2 dB(A)
  • Error Muting Num : 3286 — Avg : 1.0 Samples — Max : 3 Samples
  • Skips Num : 0 — Avg : 0.0 Samples — Max : 0 Samples
  • Total Test Result : 77.6 points (of 100.0 maximum)
  • C2 Accuracy : 100.0 %

Прямое копирование данных с 832 MB(92 min) CD-R на жесткий диск

Привод успешно скопировал содержимое 832 MB диска, без каких-либо ошибок.

Тестирование привода BTC DRW1004IM

Время, затраченное на эту операцию составило

  • BTC DRW1004IM— 7 минут 32 секунд.
  • LITE-ON LDW411S — 9 минут 45 секунд.

Физические характеристики привода

Шум при работе

Привод ТрейСD-Seek CD общий DVD-Seek DVD общий
BTC DRW1004IM 7/107/107/10 8/108/10

Привод, в целом, работает достаточно тихо, за исключением некоторых случаев при использовании плохо сбалансированных дисков и CD-дисков на максимальной скорости. Скорость работы привода можно регулировать с помощью внешних программ, при этом у пользователя будет вот такой диапазон доступных скоростей 4х-8x-16х-20х-24х-28x-32х-40х.

Тепловой режим

Привод Т в корпусе СТ верхней поверхности С Т нижней поверхности С
BTC DRW1004IM 36 Гр.48 Гр.48 Гр.

Привод не очень сильно нагревается при длительной эксплуатации. Однако ставить к нему вплотную другие устройства не рекомендуется во избежание их перегрева.

Вибрация при работе с плохо сбалансированным CD

При работе привода с разбалансированным диском возникла вибрация, но она не помешала приводу прочесть этот диск без ошибок.

Итого

Пора подвести итоги тестирования, если честно, то этот привод вызывает у меня двойственные чувства. С одной стороны он вроде бы позволяет так или иначе записывать все типы DVD и довольно шустро и качественно справляется с записью CD-R/RW носителей. Однако, качество записи части DVD носителей очень невысокое, что сильно ограничивает пользователей в выборе используемых носителей. Все остальные свои функции привод выполняет достаточно хорошо. Возможно, что проблему с качеством записи части DVD носителей производителю удастся решить с помощью новых прошивок, так что остается подождать некоторое время и посмотреть что произойдет.


Благодарим компанию «ELKO»
за предоставленный для тестирования оптический и привод BTC DRW1004IM.



Благодарим компанию «Alion»
за предоставленные для тестирования оптические носители




Роман Шелепов(srl@ixbt.com)
Опубликовано — 16 февраля 2004 года



Комментарии?  Поправки?  Дополнения? srl@ixbt.com
на главную страницуна главную страницуна главную страницу

Новости | 3D-Видео, тюнеры и LCD | iT-Среда | MacLife | Мобильные устройства | Ноутбуки | Носители информации | Платформа ПК | Приложения и утилиты | Принтеры и периферия | ProAudio | Проекторы и ТВ | Сети и серверы | Цифровой звук | Цифровое видео | Цифровое фото | Карта сайта | Поиск

Copyright © by iXBT.com, 1997—2012. Produced by iXBT.com
