Apple пытается запатентовать зум-объектив для мобильных устройств

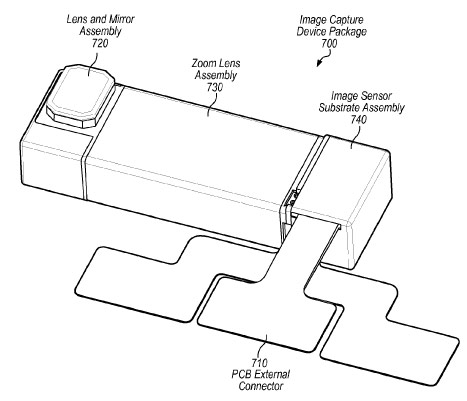

В базе данных американского патентного ведомства (USPTO) появилась очередная заявка, поданная Apple. В ней описано устройство объектива с изменяемым фокусным расстоянием, предназначенного для мобильных устройств. Для зум-объективов характерна большая длина и необходимость изменения положения элементов при изменении фокусного расстояния. Чтобы при этом не менялись габариты мобильного устройства, в Apple придумали расположить объектив так, чтобы оптическая ось была параллельна плоскости экрана. С одной стороны к объективу примыкает датчик изображения, а с другой — блок с зеркалом, поворачивающим световой поток на 90°. Подвижное крепление зеркала изобретатели предлагают использовать для стабилизации изображения.

Когда камеры с зумом появятся в устройствах Apple — пока неизвестно

На второй иллюстрации показано сечение конструкции. Блок с зеркалом находится в верхней части, блок с датчиком изображения — снизу. В центральной части находятся подвижные группы элементов объектива, перемещение которых приводит к изменению фокусного расстояния.

Когда камеры с зумом появятся в устройствах Apple — пока неизвестно

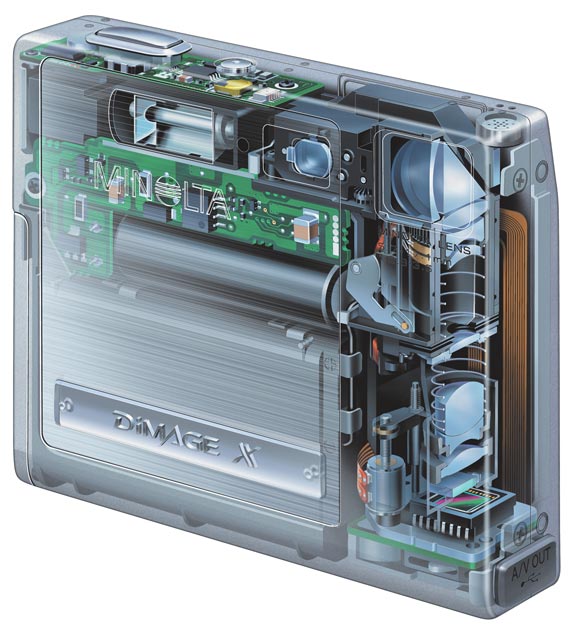

Когда камеры с зумом появятся в устройствах Apple — пока неизвестно. Зато известно, что подобное техническое решение еще в 2002 году использовали в своем детище конструкторы компактной камеры Minolta Dimage X.

Когда камеры с зумом появятся в устройствах Apple — пока неизвестно

Это позволило оснастить камеру размерами 84,5 х 72 х 20 мм объективом с ЭФР 37-111 мм и максимальной диафрагмой F/2,8-F/3,6.

Источник: USPTO
