CeBIT: фоторепортаж со стенда ECS — системные платы

1174

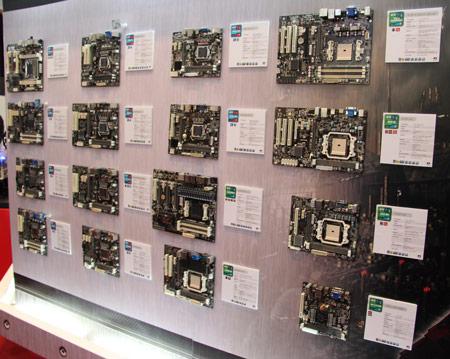

Больше всего в экспозиции ECS на выставке ECS было системных плат.

CeBIT: фоторепортаж со стенда ECS

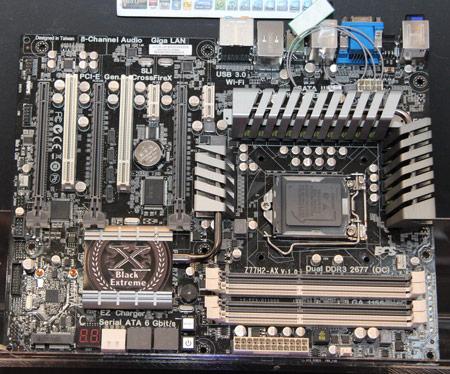

Модель Z77H2-AX, рассчитанная на процессоры Intel в исполнении LGA 1155, относится к платам типоразмера ATX, что позволило разместить на ней большое количество слотов расширения. Есть три разъема PCI Express 3.0 x16, два — PCI Express 2.0 x1 и два — PCI. Плата поддерживает многопроцессорные графические подсистемы и технологию Lucid Virtu.

Z77H2-AX

Для модулей памяти отведено четыре разъема. Максимально поддерживаемая память — DDR3-2800+ (OC). Для подключения накопителей есть четыре порта SATA 6 Гбит/с, два порта eSATA 6 Гбит/с, два порта SATA 3 Гбит/с с поддержкой RAID 0, 1, 5, 10 и слот mSATA. Оснащение также включает адаптер Gigabit Ethernet, восьмиканальную звуковую подсистему, по шесть портов USB 3.0 и USB 2.0, видеовыходы HDMI и D-Sub.

Z77H2-A2X

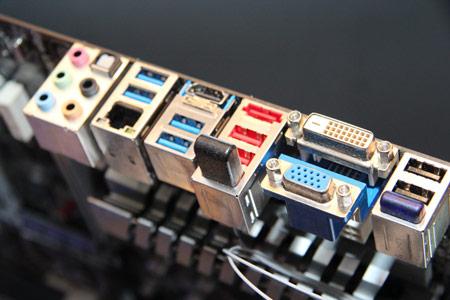

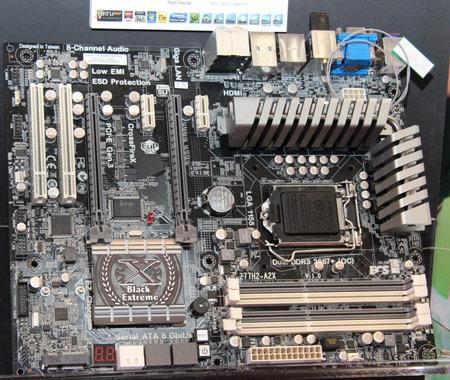

Модель Z77H2-A2X отличается отсутствием одного из разъемов PCI Express 3.0 x16. Кроме того, место двух портов eSATA 6 Гбит/с у нее занял один порт eSATA 3 Гбит/с.

Z77H2-A2X

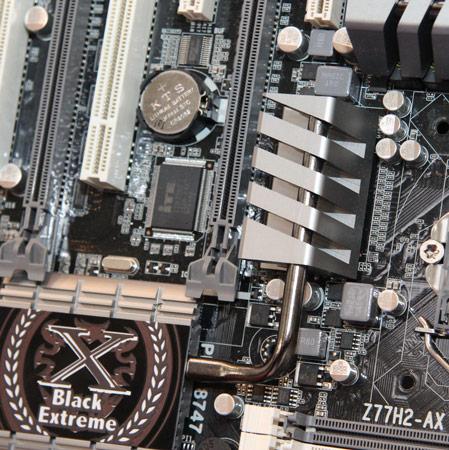

В системе охлаждения плат, относящихся к линейке Black Extreme, применены тепловые трубки.

Z77H2-A2X

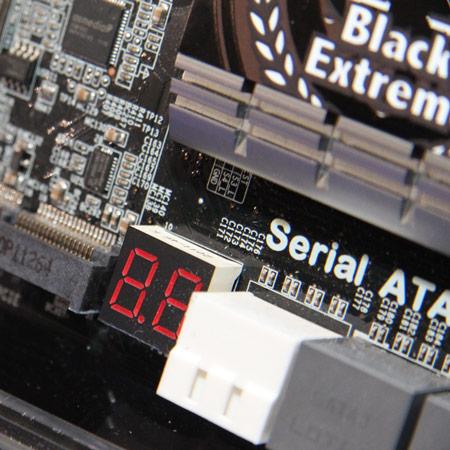

Есть отладочный индикатор.

Z77H2-A2X

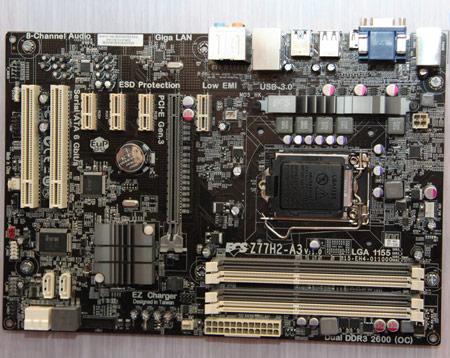

Модель Z77H2-A3, хоть и выполнена тоже в типоразмере ATX, имеет более скромное оснащение. На ней можно обнаружить один слот PCI Express 3.0 x16, четыре слота PCI Express 2.0 x1 и два слота PCI. Оснащение включает четыре порта SATA 6 Гбит/с и два порта SATA 3 Гбит/с (RAID 0, 1, 5, 10). Число портов USB 3.0 сокращено до четырех, правда, портов USB 2.0 — десять. Видеовыходы HDMI и D-Sub, а также адаптер Gigabit Ethernet и восьмиканальная звуковая подсистема остались на месте.

Z77H2-A3

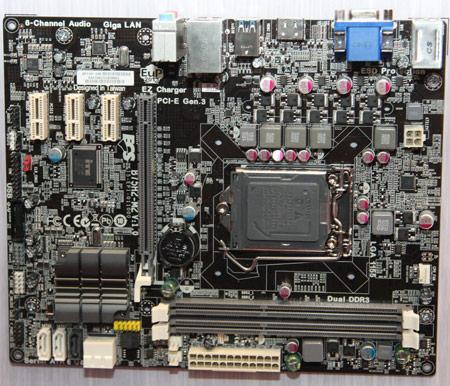

Еще более урезаны спецификации платы B75H2-M2, но по объективной причине — для платы выбран типоразмер mATX. В результате число слотов расширения сокращено до четырех: одного — PCI Express 3.0 x16 и трех PCI Express 2.0 x1. Два разъема готовы принять модули памяти до DDR3-1600. Портов SATA 3 Гбит/с — четыре, порт SATA 6 Гбит/с — всего один, а портов eSATA нет вовсе. Плата оснащена четырьмя портами USB 3.0 и восемью портами USB 2.0. Есть адаптер Gigabit Ethernet, шестиканальная звуковая подсистема, видеовыходы DVI и D-Sub.

B75H2-M2

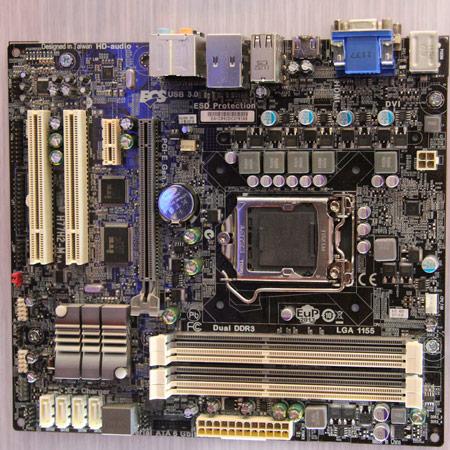

Плата H77H2-M типоразмера mATX имеет по одному разъему PCI Express 3.0 x16 и PCI Express 2.0 x1 и два разъема PCI. Количество слотов для модулей памяти (DDR3-1600) — четыре. Портов SATA 3 Гбит/с — четыре, порт SATA 6 Гбит/с — два.

H77H2-M

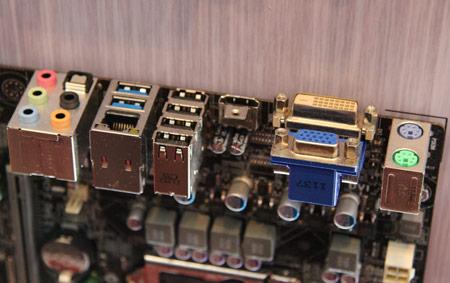

В оснащение входит адаптер Gigabit Ethernet, восьмиканальная звуковая подсистема, четыре порта USB 3.0 и десять портов USB 2.0. Список видеовыходов включает HDMI, DVI и D-Sub.

H77H2-M

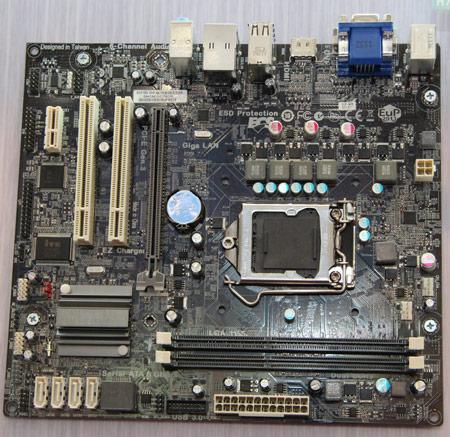

В оснащении платы H77H2-M3 обращает на себя внимание уменьшенное до двух количество слотов для модулей памяти (DDR3-1600). С другой стороны, есть порты COM и LPT, разведенные на штырьковые разъемы.

H77H2-M3

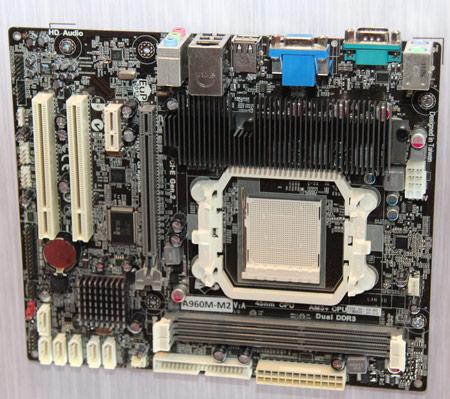

Завершает список новинок плата A960M-M2 с процессорным гнездом AM3+, рассчитанная на процессоры AMD FX, Phenom II, Athlon II и Sempron. Ее основой является набор системной логики AMD 760G и SB710.

A960M-M2

На плате расположено четыре слота расширения: PCI Express 2.0 x16, PCI Express 2.0 x1 и PCI (две штуки). Количество слотов для модулей памяти DDR3 — два. Для подключения накопителей предназначены шесть портов SATA 3 Гбит/с с поддержкой массивов RAID 0, 1, 10. Есть адаптер Gigabit Ethernet, восемь портов USB 2.0, шестиканальная звуковая подсистема, видеовыход D-Sub (опционально — HDMI и DVI), а также один последовательный порт.

Источник: Собственный корреспондент iXBT

9 марта 2012 Г.

22:05
