На выставке CeBIT 2012 компания ASUS представила системную плату Maximus V Formula, относящуюся к семейству ROG (Republic of Gamers). Модель на чипсете Intel Z77 рассчитана на процессоры Core второго и третьего поколения в исполнении LGA 1155, базой которых служит архитектура Sandy Bridge и Ivy Bridge соответственно.

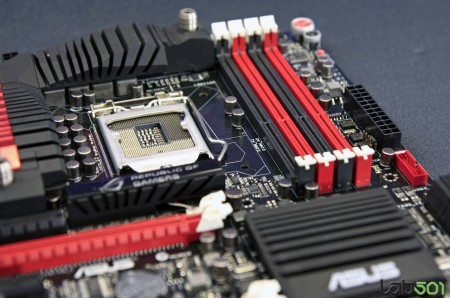

На плате расположены четыре слота DIMM, поддерживающие установку 32 ГБ оперативной памяти DDR3-2600. Два слота PCI-E 3.0 x16 функционируют в режиме x8, если заняты оба. Другие возможности расширения представлены слотом PCI-E x16 (электрически x4), слотом PCI-E x4 и тремя слотами PCI-E x1 второго поколения.

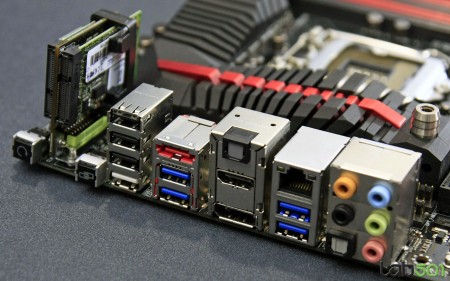

Для получения большего числа линий PCI-E инженеры ASUS воспользовались микросхемой-мостом PLX. Стоит отметить наличие звукового кодека ThunderFX, адаптера Gigabit Ethernet и беспроводного модуля Wi-Fi. Энтузиасты обнаружат на плате некоторые особенности, присущие только продуктам серии ROG.

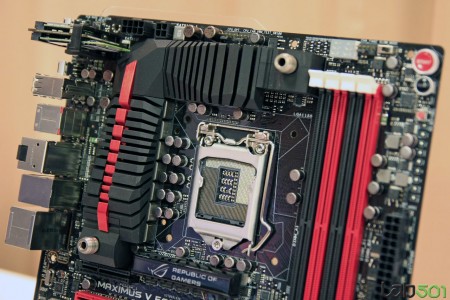

Подсистема питания процессорного гнезда организована по схеме «8+4 фазы». Оригинально выглядит возможность подключения радиатора, охлаждающего регуляторы напряжения Digi+, к общему контуру СВО.
Источник: Lab501
