Что показала разборка планшета Amazon Kindle Fire?

1174

Едва успели начаться поставки планшета Amazon Kindle Fire, как устройство было подвернуто полной разборке. Источник опубликовал подробный отчет о процессе с фотоснимками, позволяющими судить о внутреннем устройстве планшета и используемых компонентах.

разборка планшета Amazon Kindle Fire

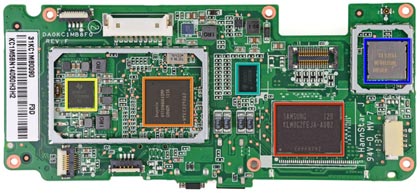

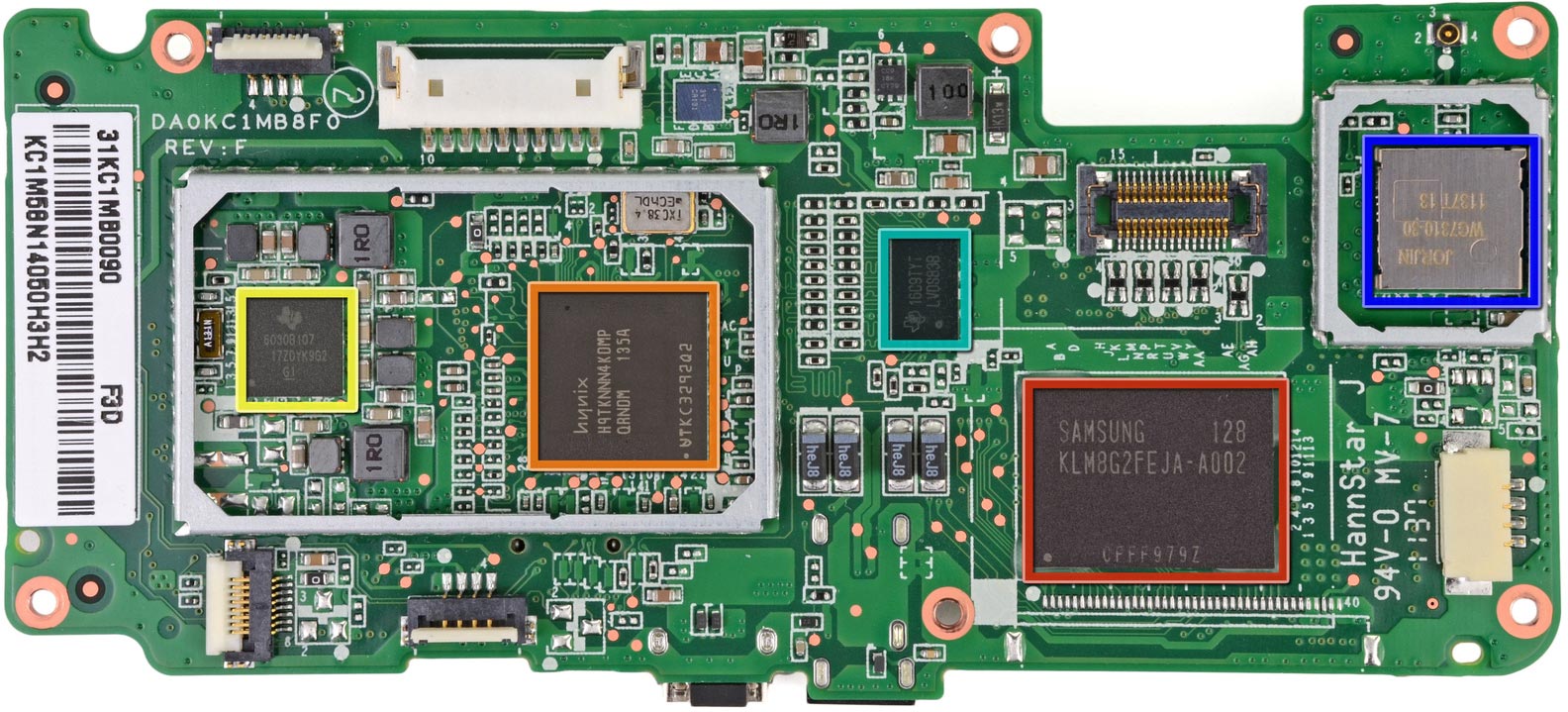

На основной плате находятся: микросхема флэш-памяти Samsung KLM8G2FEJA объемом 8 ГБ, микросхема оперативной памяти типа Mobile DDR2 объемом 512 МБ Hynix H9TKNNN4K, контроллер питания Texas Instruments 603B107, передатчик Texas Instruments LCDS83B FlatLink 10-135 МГц, комбинированный модуль WLAN/BT/FM Jorjin WG7310, приемопередатчик Texas Instruments WS245, а также звуковой кодек Texas Instruments AIC3110 со стереофоническим усилителем мощностью 1,3 Вт (на обратной стороне платы).

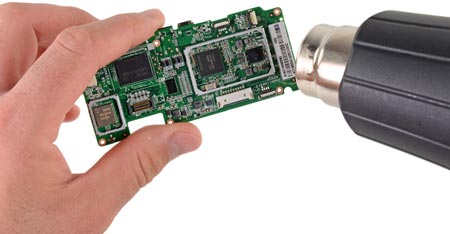

Прогрев микросхемы Hynix H9TKNNN4K позволяет снять ее и увидеть, что находится под ней.

Прогрев микросхемы Hynix H9TKNNN4K

Под ней находится процессор Texas Instruments OMAP 4430, работающий на тактовой частоте 1 ГГц.

процессор Texas Instruments OMAP 4430

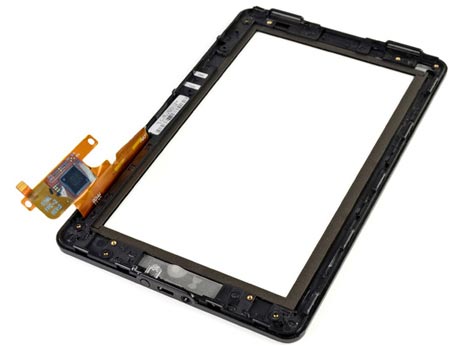

Рамка экрана и контроллер сенсорной панели.

Контроллер сенсорной панели

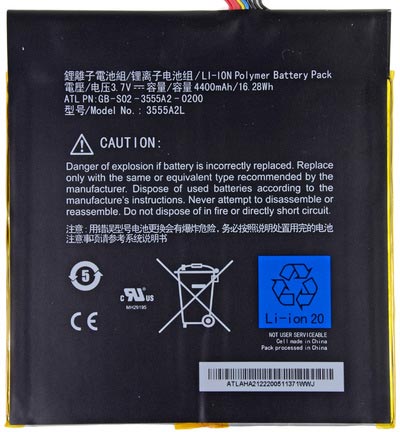

Батарея обеспечивает напряжение 3,7 В, емкость — 4400 мАч.

Батарея обеспечивает напряжение 3,7 В, емкость — 4400 мАч

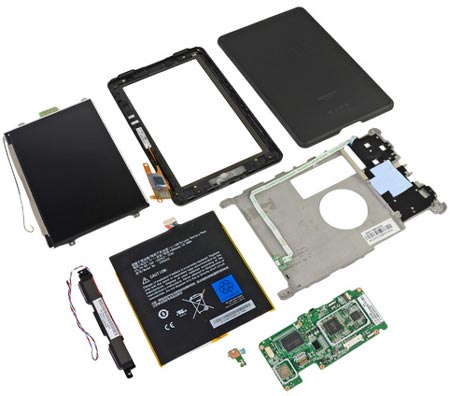

Источник отмечает высокую ремонтопригодность устройства.

разборка планшета Amazon Kindle Fire

Для разборки планшета достаточно простых инструментов, включая стандартную отвертку одного размера.

Источник: iFixit

16 ноября 2011

14:32
