Фото дня: анатомия GeForce GTX 560 Ti

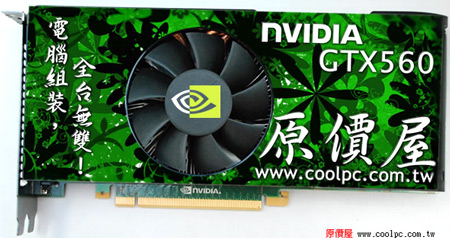

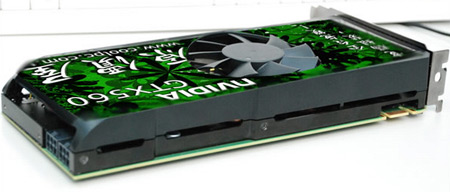

Фотографии референсного образца 3D-карты NVIDIA GeForce GTX 560 Ti опубликовали наши коллеги со ссылкой на тайваньский источник. Изучение снимков позволяет сказать, что печатная плата новинки будет несколько длиннее печатной платы модели GTX 460.

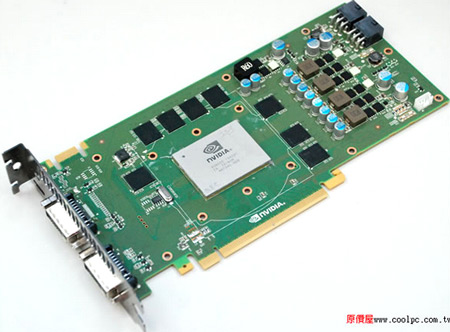

Очертаниями корпуса графический процессор GF114 напоминает GF104. Октет чипов GDDR5 окружает GPU.

Подсистема питания состоит из четырехфазной схемы, нагруженной на GPU, и однофазной, питающей память. Дополнительное питание поступает по двум шестиштырьковым разъемам PCI-Express.

На верхней стороне платы есть ножевой разъем, позволяющий объединять две 3D-карты в конфигурации SLI. На монтажной планке находится два разъема DVI и один разъем mini-HDMI.

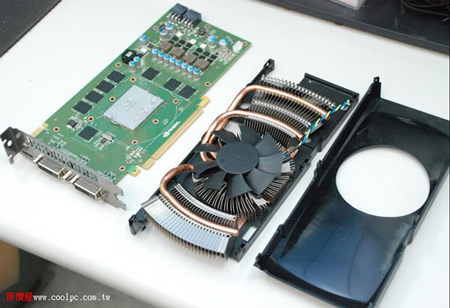

Что касается системы охлаждения, ее конструкция включает теплоотвод, контактирующий с GPU и совмещенный с радиатором с радиально ориентированными ребрами изогнутой формы, три восьмимиллиметровые тепловые трубки из меди и два блока алюминиевых пластин. В центре находится вентилятор. Читатели с хорошей зрительной памятью обнаружат определенное сходство с охладителем MSI Cyclone.

Выход NVIDIA GeForce GTX 560 Ti ожидается 25 января. Кое-где карту уже можно заказать.

Источник: techPowerUp
