Если нет, то можете посмотреть здесь: похоже, это первые в Сети снимки таких чипов.
На сайте The Inquirer, где они появились впервые, утверждают, что фотографии сделаны на выставке Computex 2003 в эксклюзивном порядке.

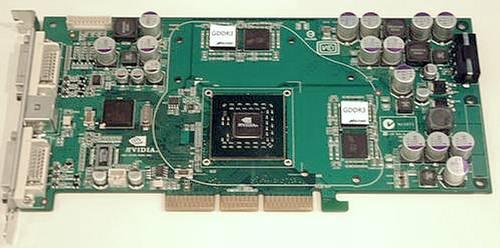

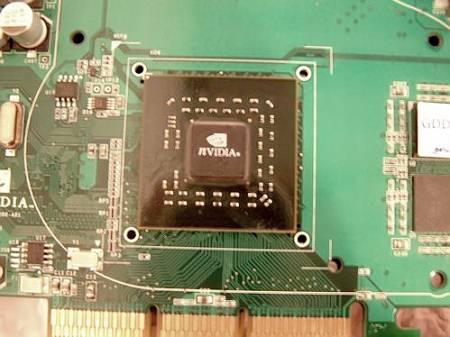

Ниже – фото прототипа на NV40 и самого чипа крупным планом:

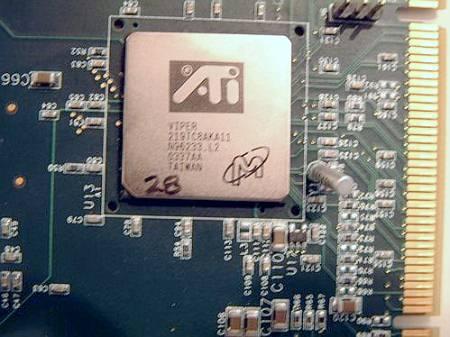

Это – фотография карты на ATI R420 (опять Viper?) :
Дополнительно сообщается, что обе карты оборудованы 1,8-вольтной графической памятью GDDR3 производства Micron Technology, работающей на тактовой частоте 800 МГц и обеспечивающей линейную производительность до 1,6 Гбит/с на вывод. Первые чипы GDDR3 SDRAM, если помните, были представлены Micron еще в середине июня. Чипы производятся с соблюдением норм 0,11 мкм техпроцесса, схема включения — I/O с псевдо-открытым стоком (PMOS), организация чипов — 8 M x 32, 4 банка, присутствует, согласно требованиям стандарта, 4K регенерация, внутрикристалльная терминация.
Чипы GDDR3 выпускаются в 135-контактной корпусировке FBGA FW, их емкость — 256 Мбит, а энергопотребление — вдвое меньше, чем у GDDR2 при увеличении скорости, согласно данным Micron, на 50%. Массовое производство такой памяти намечено в Micron на первый квартал 2004 года.
Первые образцы новых карт, вроде бы, будут доступны в ноябре-декабре.
Трудно удержаться от комментария маркировки чипа ATI R420. Обратите внимание, что на крышке, помимо обозначения 37 недели (свеженький, сентябрьский!) и места упаковки — Тайвань, проставлены два логотипа — ATI и Micron. Мы с редактором нашего раздела "Видеосистема" Андреем Воробьевым, честно говоря, потерялись в догадках: или это обозначает участие Micron в разработке, например, контроллера памяти, или ATI таким образом дает всем знать о выборе эксклюзивного партнера по поставкам GDDR3?
У Андрея есть и вовсе фантастическая версия о том, что Micron возьмет... да и осилит выпуск таких чипов самостоятельно! Теоретически — запросто, несмотря на четкую "заточенность" производственных линий компании на высуск CMOS матриц и всевозможной памяти — SDRAM, DDR SDRAM, RLDRAM, GDDR SDRAM, Q-Flash Memory, CellularRAM и SRAM, замахивалась же она пару лет назад на выпуск своих чипсетов (правда, до массового производства дело так и не дошло). Словом, интрига в чистом виде.
Что касается представленных выше фото NV40, то Андрей, внимательно изучив их и представленные нами ранее фото NV38 и NV36, высказал мнение об слишком уж сильной схожести печатных плат NV40 и NV36. Вполне возможно, что в сообщении The Inquirer содержится ошибка, хотя, уверенности в этом, разумеется, нет. Но даже если это и не так, налицо очень интересная тенденция: не зря совсем недавно в нашей видео лаборатории были проведены эксперименты со снятием крышкек с чипов GeForce FX 5600 Ultra, обеспечивших значительный прирост производительности! Судя по представленным фото прототипов, NVIDIA движется в том же направлении...
