Семейство медиаплееров Dune HD Smart

Совсем недавно мы рассматривали плеер Dune HD Max. Это устройство стоечного формата имеет достаточно тонкий корпус, реализует все возможности современного мультиформатного плеера, позволяет работать с контентом по сети и с оптическими дисками всех форматов, имеет блок для быстрой установки стандартных жестких дисков и два отсека для модулей расширения. Однако подобное многообразие очевидно приводит к достаточно высокой стоимости устройства — почти 17000 руб. Очевидным путем создания более доступных решений является отказ от некоторых, не требующихся всем пользователям опций. Скажем, можно исключить оптический привод. Как вы понимаете, всевозможных комбинаций получилось бы достаточно много, что не всегда удобно с точки зрения разработки, производства и прогнозирования спроса.

Для решения этой непростой задачи в Dune придумали оригинальный вариант модульной конструкции, когда пользователь самостоятельно определяет требуемые ему функции. Получившееся решение получило название Dune HD Smart. В нем представили сразу пять устройств, с индексами D1, B1, H1, BE, HE. В дальнейшем планируется добавление еще одного — ME. Кроме решения задачи уменьшения стоимости, данные устройства имеют и заметно более компактный корпус, что наверняка будет интересно покупателям. Семейство можно разделить на две группы — основные плееры (D1/B1/H1) и внешние отсеки для носителей и дополнительных модулей (BE/HE/ME).

Комбинируя их в различных сочетаниях, можно получить устройства с различными возможностями. Например, D1+HE — это практически Dune HD Base 3.0, а BE+D1+HE очень похоже на Dune HD Max. Нет смысла повторять, что программная база у всех актуальных устройств данного производителя одинакова. По этой причине в этом обзоре мы сильно сократим часть о работе с мультимедиа, отправив желающих в прошлые статьи (Dune HD Base 3.0 и Dune HD Max), а вместо этого уделим больше внимания конструкции новых устройств и некоторым тонкостям, которые ранее мы подробно не рассматривали. Отметим, что модели ME у нас на тесте не было, поскольку пока нет определенности с модулями тюнеров для нее.

Упаковка и комплект поставки

Внешние размеры упаковки одинаковые для всех устройств — 33×28×10 сантиметров. Картон плотный, есть ручка для переноски. Цветовое оформление стандартное для Dune — черный, синий, белый. На коробке есть фотография устройства, многочисленные описания возможностей и технические данные. Комплект поставки у всех моделей практически одинаковый, в него кроме модуля, внешнего блока питания (12 В 3 А) и кабеля, краткого руководства и гарантийного талона входят:

  • Smart D1/B1/H1: пульт ДУ с батарейками (две AAA), кабель HDMI, кабель аналоговое стерео аудио и видео, кабель USB A-B (кроме B1), комплект винтов (только D1);
  • Smart BE: кабель eSATA;
  • Smart HE: кабель USB A-B, кабель eSATA.

Дополнительно пользователь может приобрести специальные крепления, позволяющие скрепить два или три модуля в единую конструкцию. Внешние размеры изменятся только на пару миллиметров в высоту. Очевидным недостатком такого «бутерброда» является необходимость использования отдельного блока питания для каждого модуля. Возможно, стоило предусмотреть какой-то вариант совместного их использования, например опциональный 90 Вт блок и последовательное соединение всех устройств. С другой стороны, надо отметить, что выбранный формат — 12 вольт на 3 ампера — является совсем не избыточным, как могло бы показаться на первый взгляд. Несмотря на то, что современные винчестеры потребляют до 10 Вт в рабочем состоянии, в момент их запуска может потребоваться ток по линии 12 вольт в 2,5 А и более. Если же говорить про оптические приводы, то тут требования, конечно, немного меньше — около 1,5 А по каждой линии. Так что выбор единого для всех устройств варианта вполне оправдан.

Пульт дистанционного управления решили не менять — это все та же, знакомая по прошлым статьям модель. В целом она достаточно удобна, однако все-таки хотелось бы иметь лучшее выделение блока управления воспроизведением. Но, по крайней мере, текущим пользователям устройств Dune переучиваться не придется. Дальность работы и чувствительность позволяют в большинстве случаев достаточно вольно относиться к направлению излучения сигнала.

Назначение, внешний вид, конструкция и характеристики.

Конструкция всех модулей одинаковая — металлический корпус и передняя панель из пластика. Цвет — черный. Вентиляция блока пассивная — решетки расположены на дне и верхней крышке. Сзади, как минимум, находится вход питания с выключателем, а остальной набор зависит от типа модуля. Размеры тоже одинаковы — 14,3×27,6×7,0 см.

В итоге для «тройной» конфигурации получаются те же 43 сантиметра, что и у стоечной модели. Ножки менять не стали и поэтому они смотрятся несколько великоватыми для данного формата. Качество изготовления корпуса, платы и всего остального, на наш взгляд, не вызывает нареканий.

Рассмотрим все устройства в деталях.

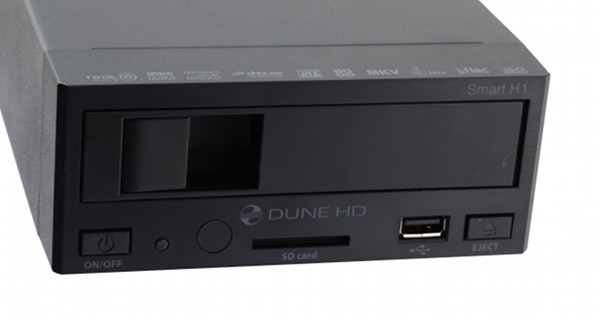

Smart D1/B1/H1

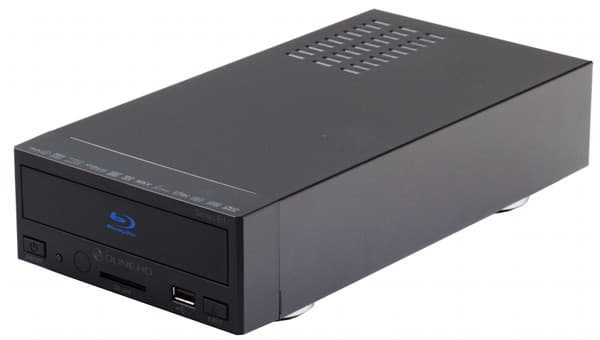

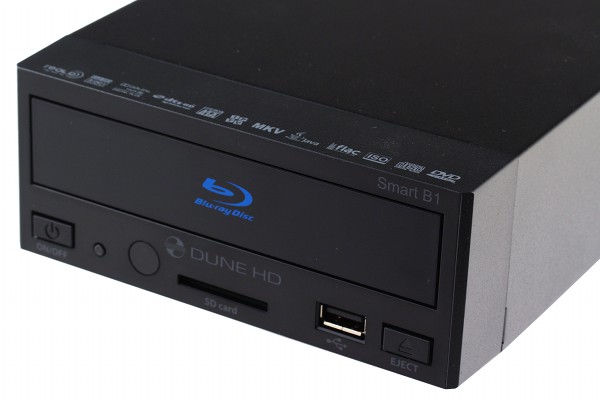

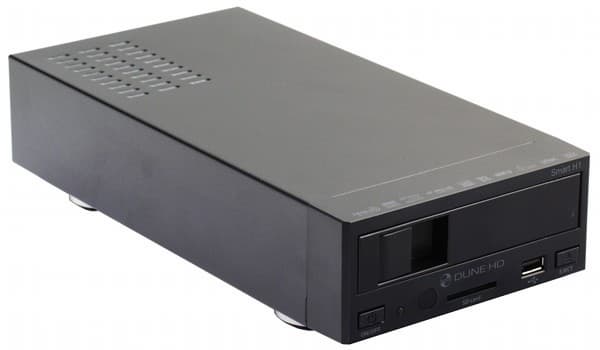

Эти модели — модификации основного модуля плеера. Можно сказать, что они являются минимальным и достаточным устройством для получения большинства возможностей системы. Отличия заключаются в том, что в D1 на передней панели есть дисплей и можно внутрь модуля установить свой SATA-диск (штатно — 3,5-дюймового формата, через дополнительные адаптеры — можно и 2,5-дюймового, хотя странно, что на это сэкономили пару отверстий в рамке), в B1 место этих элементов занимает BD-привод, а в H1 — отсек для быстрой установки винчестера.

Таким образом предусмотрен достаточно полный и актуальный список вариантов: если контент в сети — выбираем D1, если много оптических дисков — B1, если все сейчас находится просто на винчестерах — H1.

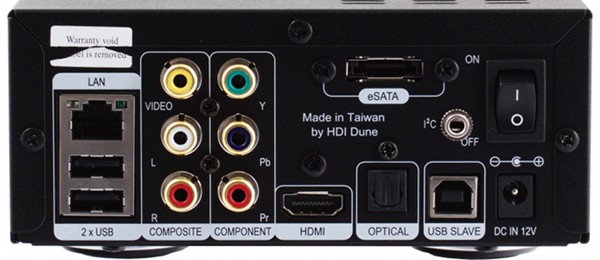

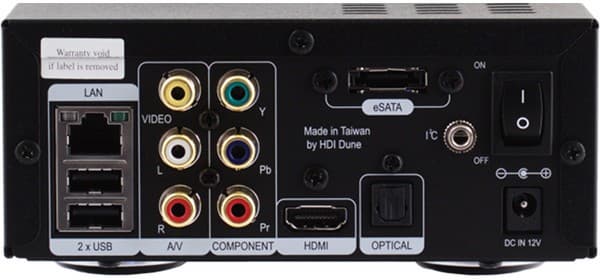

Интерфейсы, по сравнению с рассмотренными ранее стоечными моделями, были несколько сокращены — композитное и компонентное видео, аналоговое стереоаудио, цифровой оптический звук и, конечно, HDMI. Так, «потерялись» S-Video, цифровой коаксиальный и многоканальный аналоговый аудиовыходы. В эпоху повсеместной «цифры» это не критично. Для модификаций D1 и H1 предусмотрен вход USB для подключения внутреннего винчестера к ПК. Также на задней панели есть сетевой порт, пара USB 2.0 и eSATA. Несколько обособлено выглядит разъем I2C, пока не очень понятно, зачем он может пригодиться.

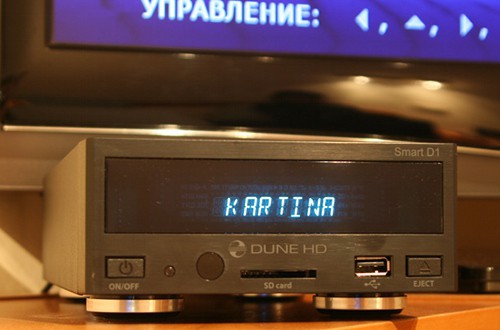

Индикатор в D1 сегментный, такой же, как и у предшественников — на восемь знаков. В последних бета-версиях прошивок его научили показывать даже русские буквы (через английскую транскрипцию). Для полноценной навигации без ТВ этого, правда, не хватает, но все-таки некоторый прогресс есть. Нижняя часть передней панели одинакова у всех вариантов — кнопка включения питания, индикатор состояния, ИК-приемник, слот для карт памяти SD/SDHC, порт USB 2.0 и кнопка открытия лотка. В этот раз решили не использовать никаких «крышечек» для USB 2.0, что похвально. Что касается слота для карт памяти — было бы желательно реализовать и поддержку Memory Stick, поскольку Sony является одним из наиболее крупных и популярных производителей HD-видеокамер.

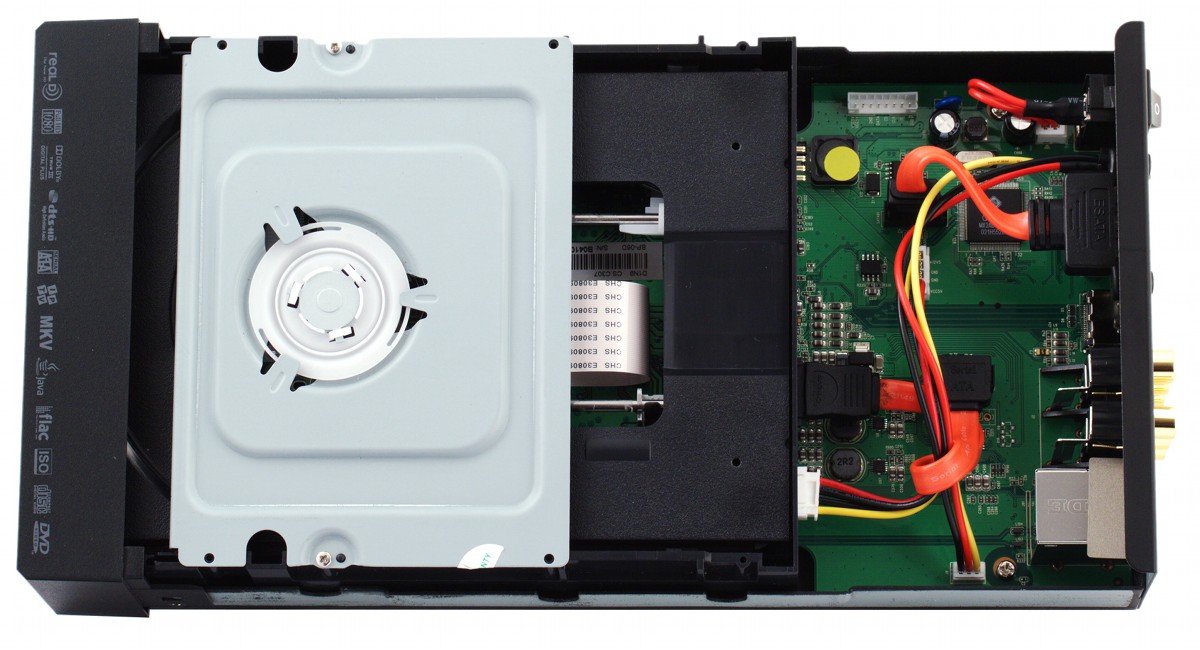

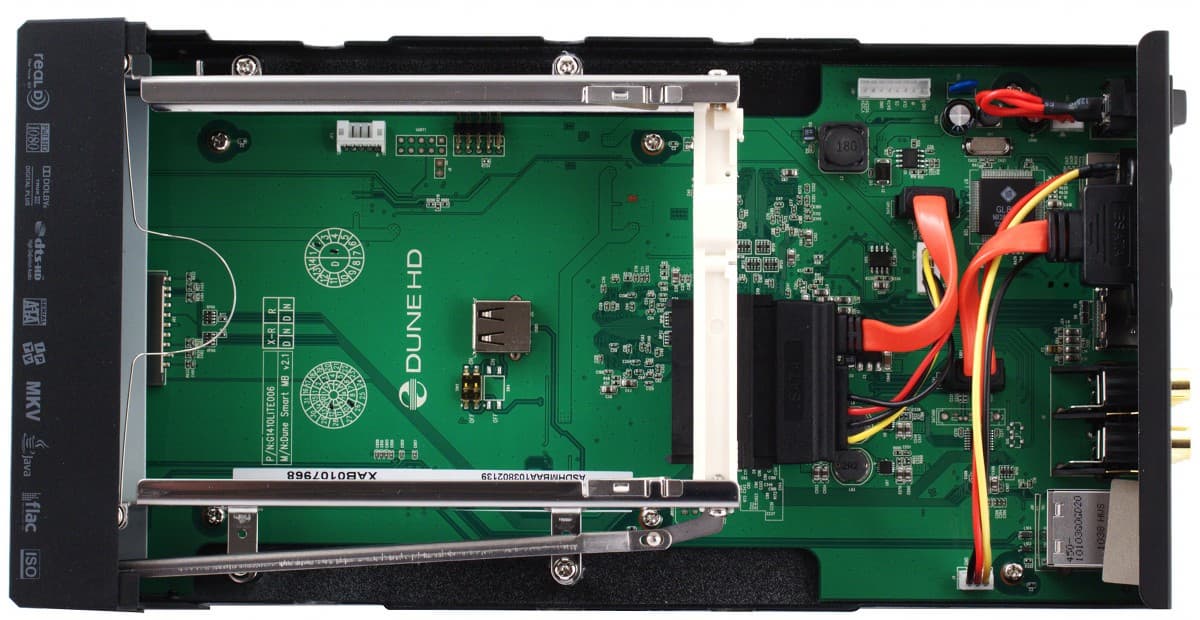

Элементная база практически не меняется уже давно — основной процессор SMP8643, 512 МБ оперативной памяти в четырех микросхемах, флеш-чип на 128 МБ, вспомогательный модуль сетевого контроллера Realtek RTL8201CP, USB-хаб GL850G, чип преобразователя SATA/USB GL830.

Также на плате можно увидеть цифроаналоговый преобразователь AKM 4420ET, который используется для аналогового стереовыхода. Обращает на себя внимание внутренний порт USB 2.0. Именно его наиболее удобно использовать для организации системного накопителя для работы некоторых функций BD. Когда будете ее выбирать — постарайтесь найти модель поменьше длинной и потоньше. Благо выбор сегодня огромный. Кроме описанного выше, есть на плате и несколько неиспользованных разъемов и неподписанные переключатели.

В целом аппаратная база аналогична многим другим плеерам на этом медиапроцессоре. Единственное, что можно отметить, это использование сетевого чипа на 10/100 Мбит/с, против гигабитного у предшественников. Как мы помним, ситуация с «реальностью» гигабитных скоростей в SMP8643 неоднозначная. Для подавляющего большинства контента вполне хватает Fast Ethernet, гигабит может быть интересен только для записи/чтения файлов, расположенных на жестком диске плеера. По некоторым оценкам, это позволяет получить полуторакратную прибавку к скорости.

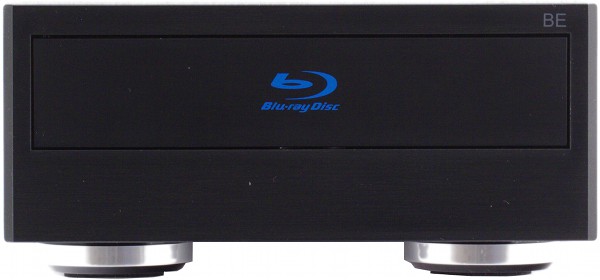

Smart BE

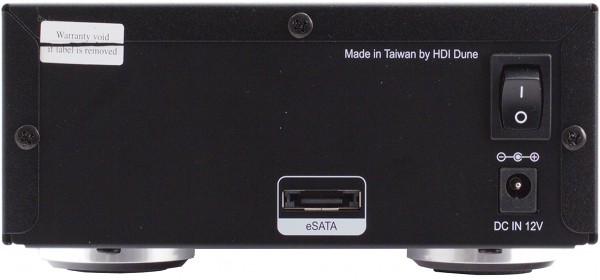

Модуль серии «BE» пригодится тем, у кого сохранилась большая коллекция оптических дисков — CD, DVD и BD. Вариант подключения — только eSATA. На наш взгляд, это не очень удобно, однако возможно связано с требованиями производительности или лицензирования.

Привод имеет специальную конструкцию и не может быть легко заменен на другую модель. Никаких индикаторов или кнопок на передней панели нет, так что заменить компакт-диск можно только с использованием пульта дистанционного управления. В некоторых ситуациях было бы удобнее иметь кнопку открытия лотка на корпусе модуля. С другой стороны, поскольку предполагается использование «BE» совместно с модулем плеера, это не является большой проблемой, т. к. на последнем как раз эта кнопка и есть. Благодаря стандартному интерфейсу, мы смогли узнать название модели привода — BDROM BP-06. Поскольку модель идет на заказ, то эта информация не говорит ни о чем. Если же использовать утилиты для проверки возможностей привода, то можно увидеть, что читать привод может все, кроме DVD-RAM и HD-DVD. Субъективно привод достаточно тихий в работе, а вот работу механизма загрузки лотка можно было бы сделать и потише.

Печатная плата в этой модели несет минимальную функциональность — просто передает на привод питание и сигналы интерфейса. По информации от производителя, работа с лицензионными дисками у серии Smart HD возможна только при использовании данной модели привода (или с плеером Smart B1).

Smart HE

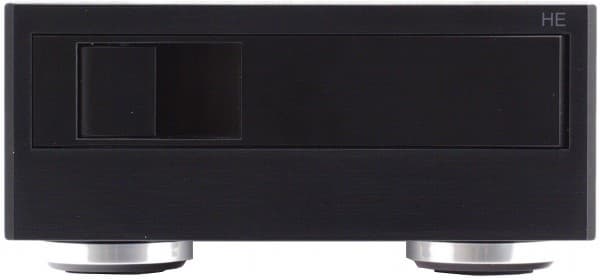

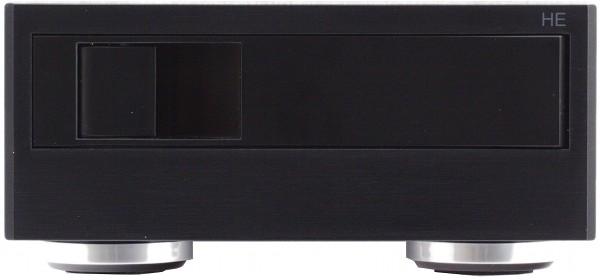

Данное устройство предназначено для подключения к плееру дополнительного жесткого диска с интерфейсом SATA. Причем поменять один диск на другой можно в любой момент, достаточно только выйти в главное меню и просто открыть рек и заменить диск.

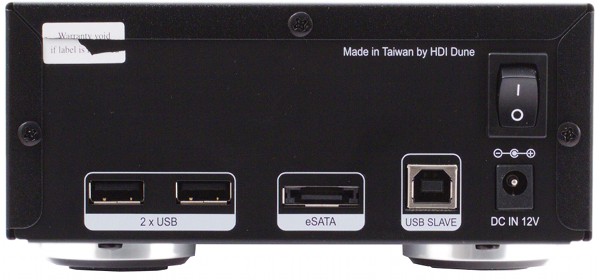

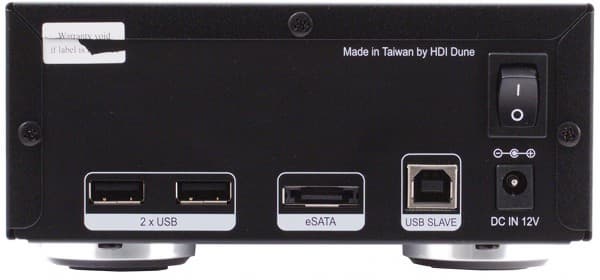

Подключение к основному плееру можно реализовать двумя способами — через интерфейсы eSATA или USB 2.0. Во втором случае обеспечивается и поддержка двух внешних дополнительных портов USB, и одного внутреннего. Заметим, что внутренний недоступен пользователю без открытия корпуса, что сопряжено с нарушением гарантии.

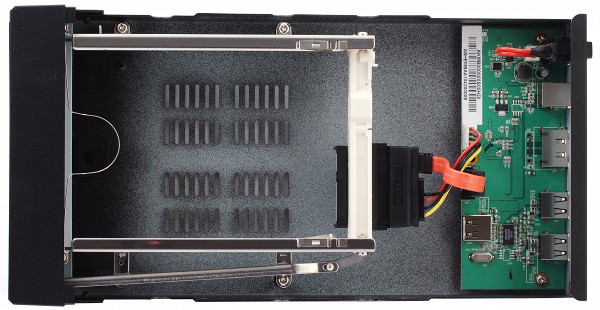

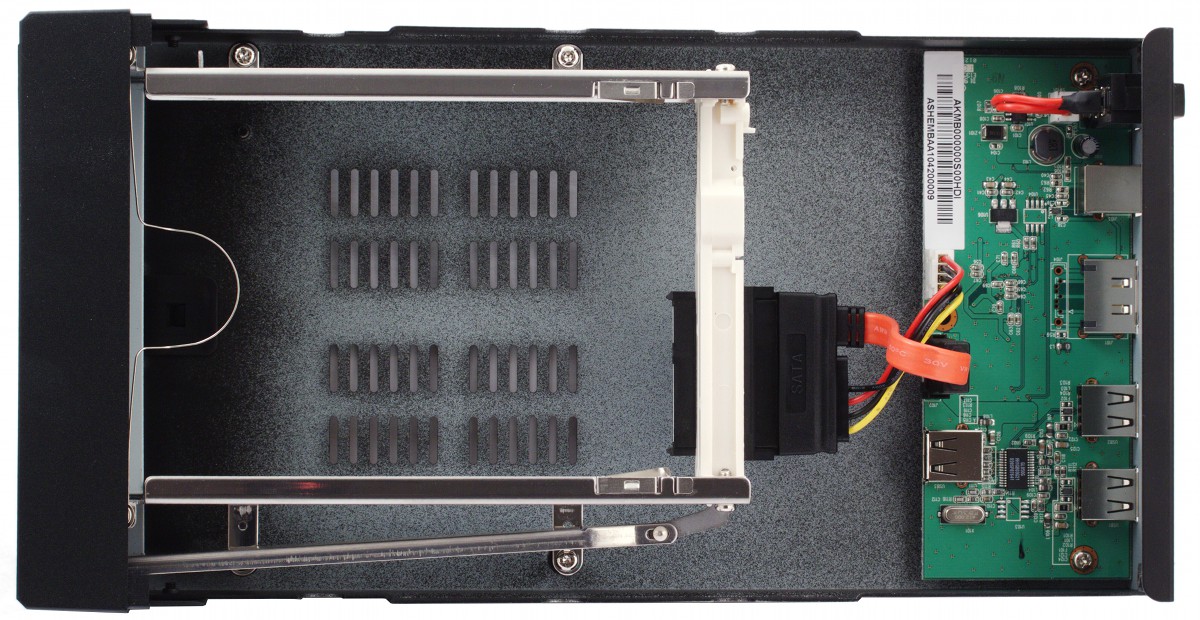

Конструкция модуля совсем простая — рек для винчестера и управляющая плата контроллера. Она совсем небольшая и расположена в задней части корпуса. Основной чип адаптера SATA/eSATA/USB — Inito INIC-1611L, также на плате можно найти и USB-хаб GL850G. Благодаря ему обеспечивается реализация трех дополнительных портов USB.

Особенности сборки модулей

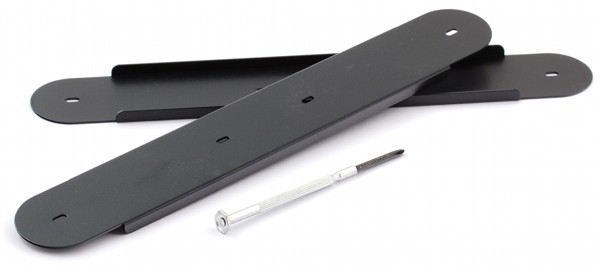

Собрать блоки в единую конструкцию несложно. Достаточно использовать опциональный элемент крепежа. Переворачиваете все блоки ножками вверх, снимаете их, кладете направляющие и прикручиваете все или часть ножек обратно. Получившаяся конструкция достаточно крепка. Как мы уже писали выше — самым существенным ее недостатком является требования отдельного блока питания для каждого модуля. А то, что они используют мощные 16-ти амперные кабели для подключения к розеткам, еще больше усложняет ситуацию.

Да и с точки зрения остальных проводов тут тоже непросто. Если для обычного плеера достаточно трех — питание, сеть, HDMI, то тут добавится еще два питания, один eSATA и один USB. Причем провода — более 50 сантиметров, что явно много для расположения блоков рядом, но требуется, если они идут «через один». Кстати, становится понятно, зачем на HE есть и eSATA, и USB — в случае комплекта BE+D1+HE оптический привод работает по eSATA, а жесткому диску остается USB.

Общие комментарии

Плееры имеют достаточно компактный корпус, и если в нем находится еще и жесткий диск или оптический привод, то температурный режим может оказаться не очень хорошим. Основной процессор использует термопрокладку для передачи тепла на нижнюю часть корпуса. Измерение ее температуры после длительного использования показало, что нагрев составляет 40—45 градусов. Никаких проблем с работой самого устройства это не несет. Однако очень рекомендуется для установки внутри плеера использовать жесткие диски с пониженным энергопотреблением. Кроме того, мы бы не советовали эксплуатировать плееры в стесненных условиях.

Упомянем также, что вопрос с зональной принадлежностью для оптических носителей такой же, как и у предшественников — поставляемые в Россию плееры настроены на регион 5 для DVD и регион C для BD. На просторах сети Интернет можно найти неофициальный патч, который позволяет переключать зоны. Отметим, что для его работы в случае BD требуется наличие системного накопителя. Хотя сами диски часто могут проигрываться и без него.

Набор получился интересный и исключительно полный. Возможно, было бы интересно сделать также модуль для самостоятельной установки пользователем оптического привода, поскольку иногда возникают такие предложения. Однако для этого пришлось бы сильно менять концепцию, так как стандартный компьютерный привод сам по себе имеет ширину больше, чем данные модули. Второе предложение с нашей стороны — модуль ресивера/декодера/многоканального усилителя. Сделать такой в предложенном формате, на наш взгляд, вполне возможно. Данный компонент позволил бы создать двухмодульную конструкцию для полной реализации недорогого домашнего кинотеатра и заодно упростил бы решение задачи по унификации пульта дистанционного управления.

Тестирование

Как мы уже писали выше, начинка и прошивка практически совпадают с тем, что мы видели на прошлых устройствах. Так что вся часть по тестированию может быть просто переписана из предшествующих статей. Поэтому мы здесь напомним только основные интересные моменты, а на закуску прибережем пару новых интересных тем.

Плееры семейства Dume HD Smart позволяют работать с большинством современного мультимедийного контента, включая оптические диски BD, DVD и CD (при наличии привода). На Smart-ах добавился и слот карт памяти SD/SDHC на передней панели. Что касается форматов и кодеков, то тут есть все, что только можно представить — от AVI до ISO, от MPEG-2 до H.264 и от WAV до FLAC. Источником файлов могут выступать eSATA- и USB-накопители, оптические диски, сетевые ресурсы SMB/NFS/UPnP AV. Для отечественного пользователя есть настройки кодовых страниц, что исключает проблемы с русскими именами файлов. Отдельно упомянем поддержку IPTV и интернет-радио, однако обе функции требуют определенной сноровки для настройки.

Особенное внимание разработчики уделяют видео высокого разрешения, в том числе и с дисков Blu-ray. Устройство способно работать с лицензионными и самостоятельно созданными пользователем дисками и образами с полной поддержкой меню и интерактивных сервисов. Аналогичное замечание касается и DVD-Video.

Очень интересно выглядят сетевые возможности плеера. В частности, уникально высокая скорости чтения с сетевых ресурсов позволяет полностью отказаться от установки винчестера в плеер (что снижает и шум и нагрев). Если же вам удобнее иметь постоянную библиотеку в устройстве, то инсталляция винчестера позволит реализовать автономную загрузку файлов по протоколу BitTorrent и базовые возможности сетевого накопителя.

Наличие в плеере HDMI 1.3 гарантирует передачу изображения в максимально возможном качестве, в том числе есть автопереключение кадровой частоты выхода в зависимости от параметров исходного файла. Да и в плане звука нет никаких преград по работе с его HD-форматами. Дополнительно стоит отметить, что в плеере есть и декодеры для всех современных аудиоформатов, что может пригодиться для создания бюджетных решений из двух компонент — плеера и ТВ. Хотя по сравнению со стоечными моделями у Smart есть одно ограничение — аналоговый звук выводится только в стереорежиме, поскольку на компактном корпусе плеера 7.1 разместить просто невозможно.

Кстати, мы давно уже не говорили про качество вывода звука, так что восполним пробел в этот раз. Использовалась карта ESI Juli@ и программа RMAA 6.3.2. Сначала мы протестировали цифровой выход S/PDIF плеера H1 на форматах 16/44,1, 16/48, 24/96. Однако оказалось, что никакого смысла выкладывать графики просто нет — передача цифрового сигнала из WAV-файлов осуществляется идеально и получаемый результат совпадает с исходным с точностью до бита. Перевод тестовых записей в формат FLAC ничего не изменил в этой ситуации. По техническим причинам мы не смогли проверить на Smart-е режим 24/192, но на Base 3.0 с ним также все идеально.

Тесты аналогового выхода в данном случае мало кому интересны — для получения высокого качества звука обычно используется ресивер с цифровым подключением к источнику. Но чтобы уже не оставалось по этой теме вопросов, укажем, что во всех указанных режимах плеер Dune HD Smart H1 показал интегральную оценку «Очень хорошо».

Картина.ТВ

Наличие поддержки IPTV позволяет в некоторых случаях использовать плеер для просмотра и записи телепрограмм. К сожалению, сегодня все больше провайдеров переходят на кодированные трансляции и свои фирменные приставки. Некоторым спасением могла бы быть поддержка тюнеров DVB-T, но и тут у нас пока все не очень интересно с точки зрения числа доступных каналов.

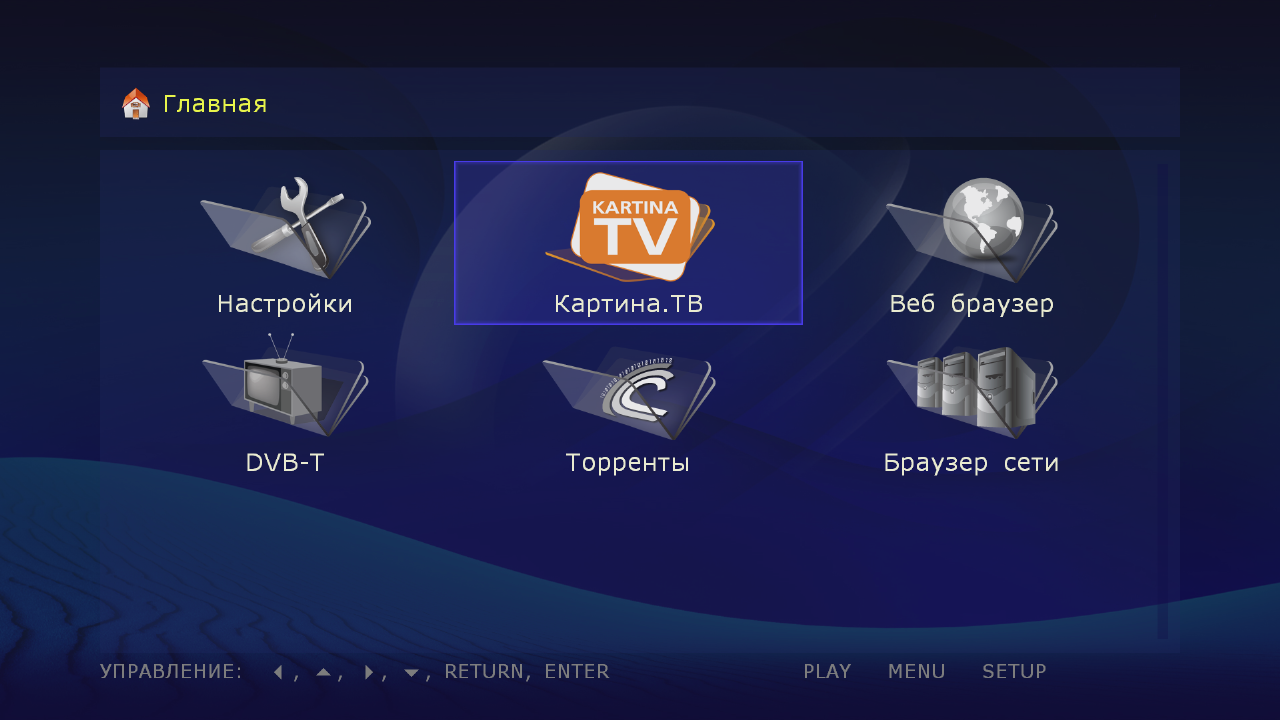

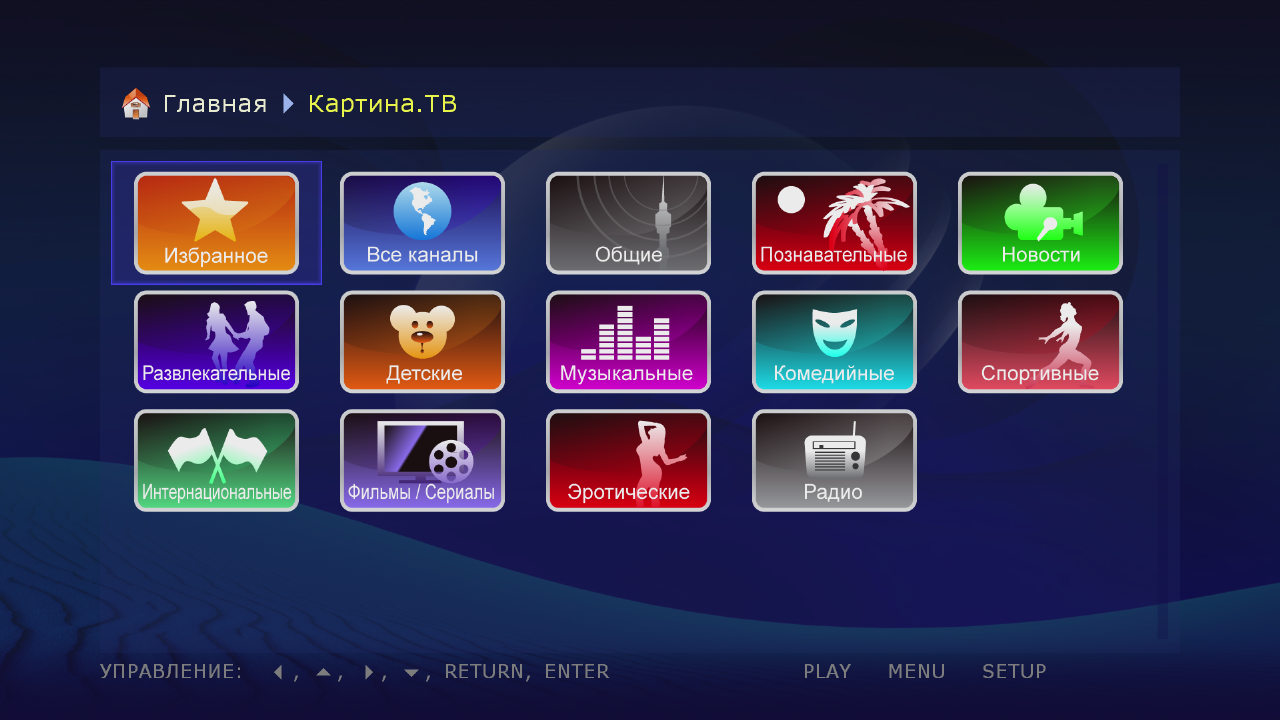

Но есть еще одна достаточно интересная возможность, которая была реализована в последних бета-версиях Dune — работа с сервисом «Картина.ТВ». Информации о его технических подробностях достаточно мало. Но и нужно ли их знать конечному пользователю? Главное другое — за 14,95 евро в месяц вы можете смотреть 100 русских каналов и немного радиостанций через любой компьютер с доступом в интернет, а теперь и через плееры Dune (есть и другие способы, но они нам в этот раз не очень интересны). Нужно только иметь достаточно быстрый канал связи в сторону к абоненту. Компания говорит о требовании в 2 Мбит/с для обычных трансляций и 6 Мбит/с для HD.

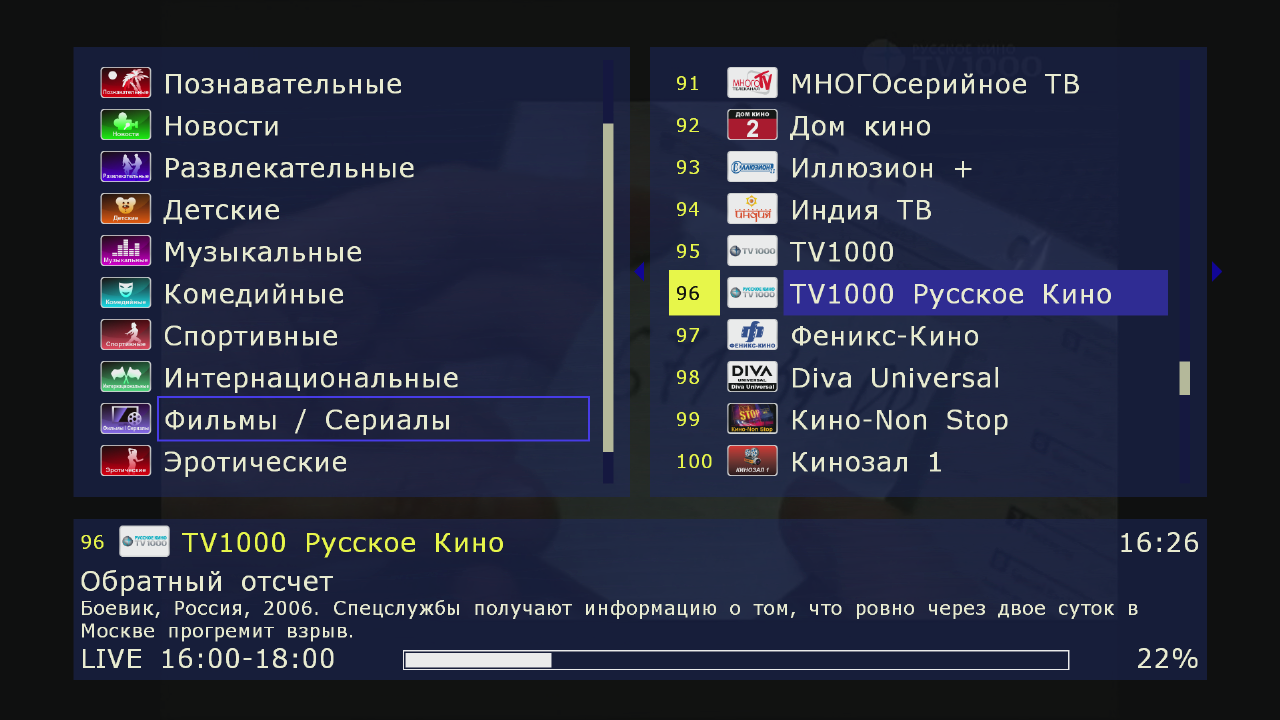

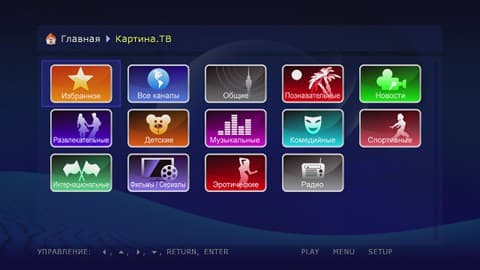

После оформления подписки вы получаете логин и пароль, которые необходимо указать в клиенте. Никаких других настроек плеера или роутера не требуется. После запуска модуля пользователь видит на экране иконки тем, по которым сгруппированы телеканалы. Выбираете одну из них, потом нужный канал — и через несколько секунд начинается трансляция. Система работает достаточно стабильно, но надо учитывать, что этап буферизации присутствует в любом случае.

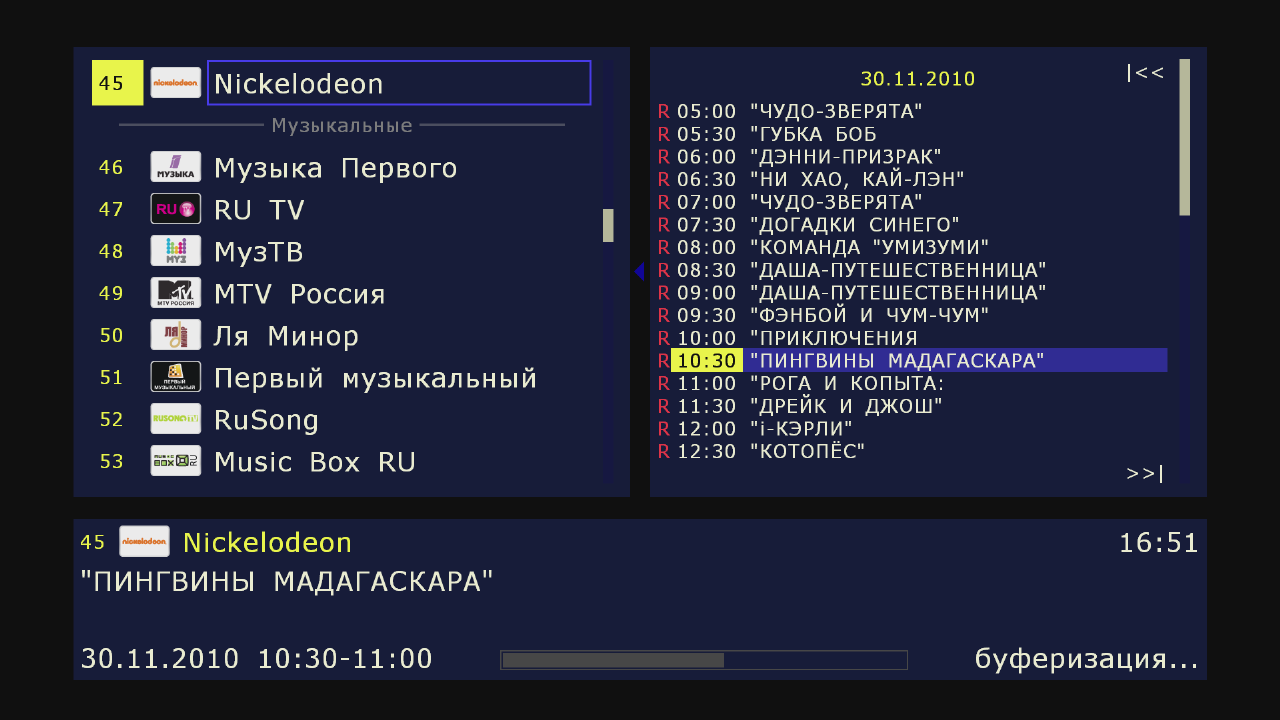

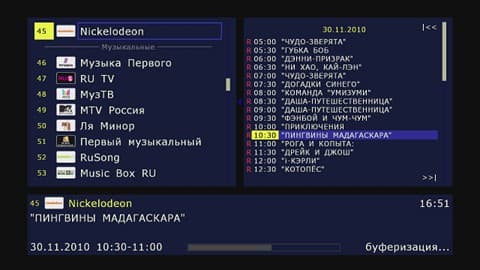

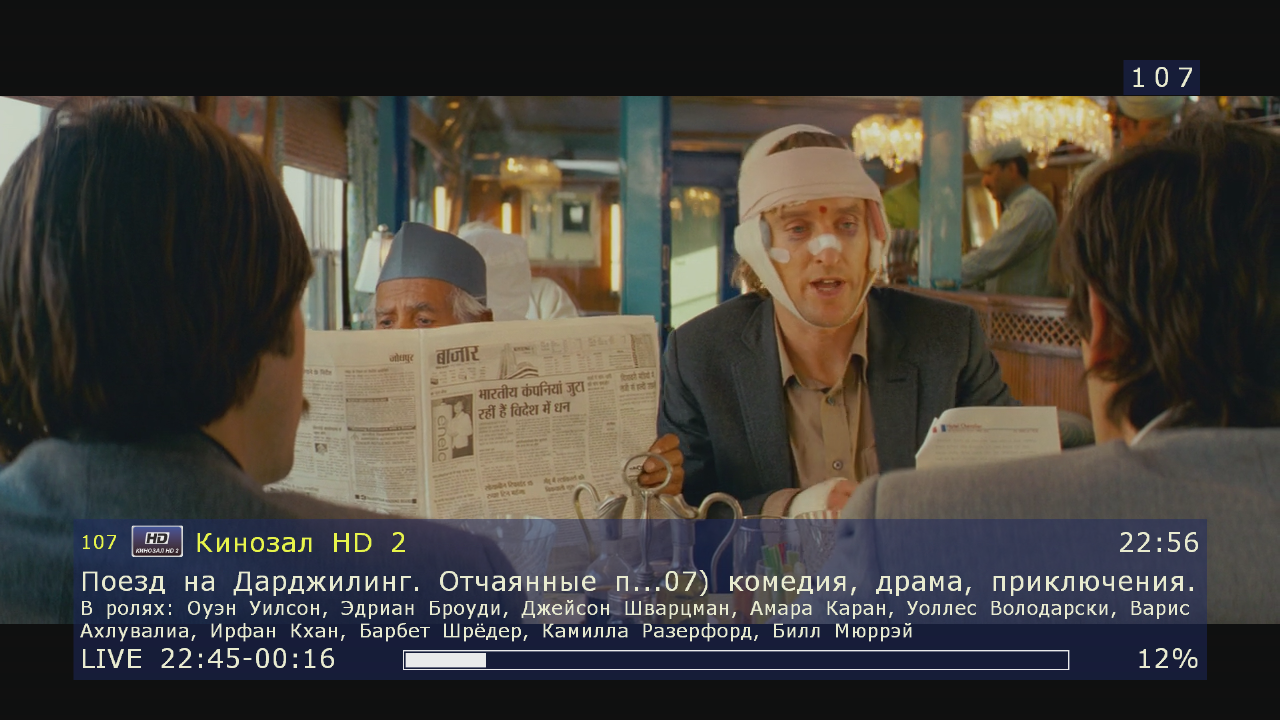

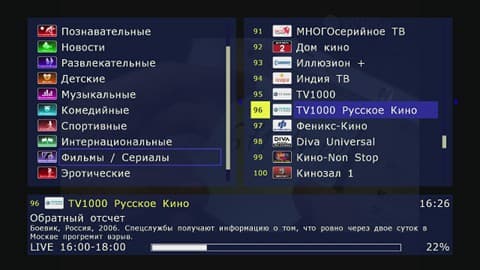

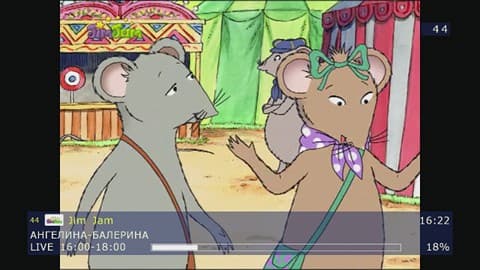

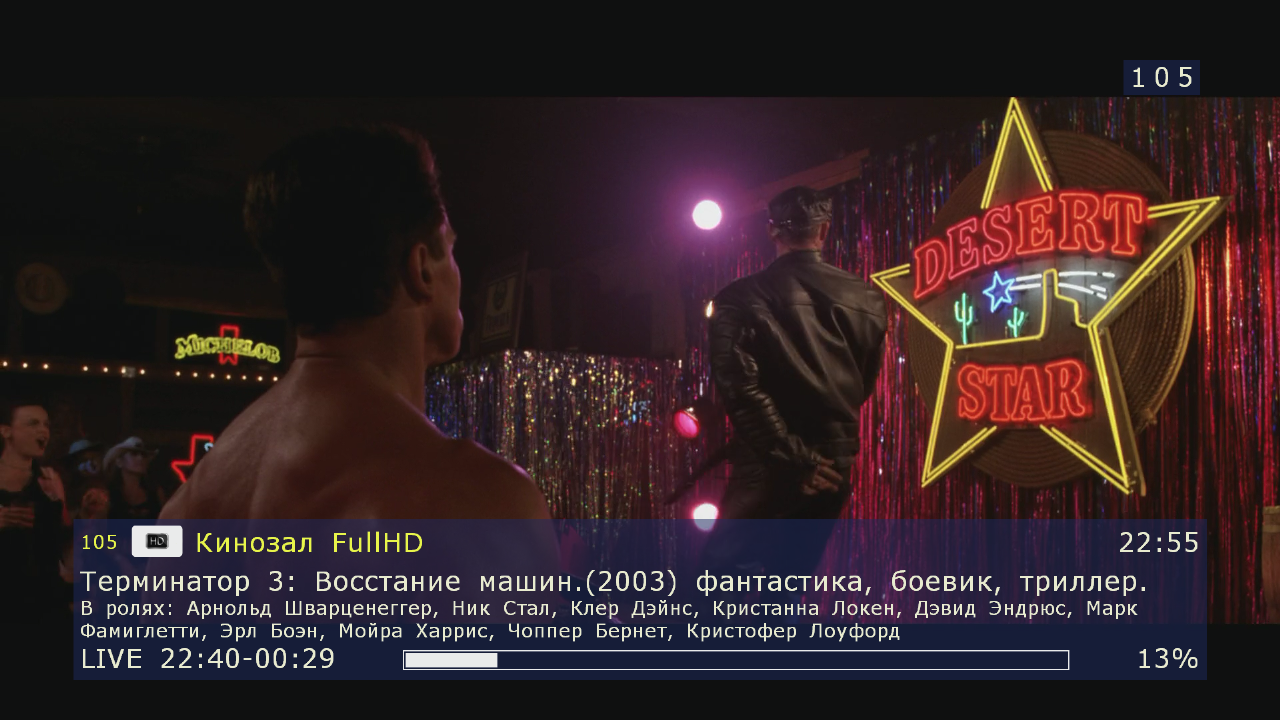

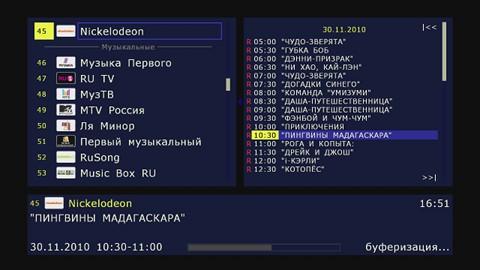

Переключать каналы можно присутствующими на пульте кнопками P+ и P-. Кнопка Info вызывает на экран информацию о передаче — название, время трансляции, краткое описание (если эти данные были предоставлены каналом). Для быстрого выбора каналов можно использовать меню, которое открывается по кнопке PopUp. В нем есть список всех категорий, каналов, программа телепередач. В последней можно заметить знак в виде красной букву «R», за которым скрывается возможность просмотра уже прошедших передач в записи. Причем сервис предоставляет «обратный отсчет» за две последние недели.

Так что если вы вдруг пропустили что-то, то можно легко к этому вернуться в любое время и посмотреть полностью. Причем не один раз, а сколько захочется. Эта возможность в некотором смысле компенсирует отсутствие в текущей версии клиента записи по расписанию. Однако «ручной» режим остается — в любой момент просмотра передачи вы можете нажать кнопку «Rec» и записать ее на жесткий диск плеера или любое локально подключенное устройство хранения.

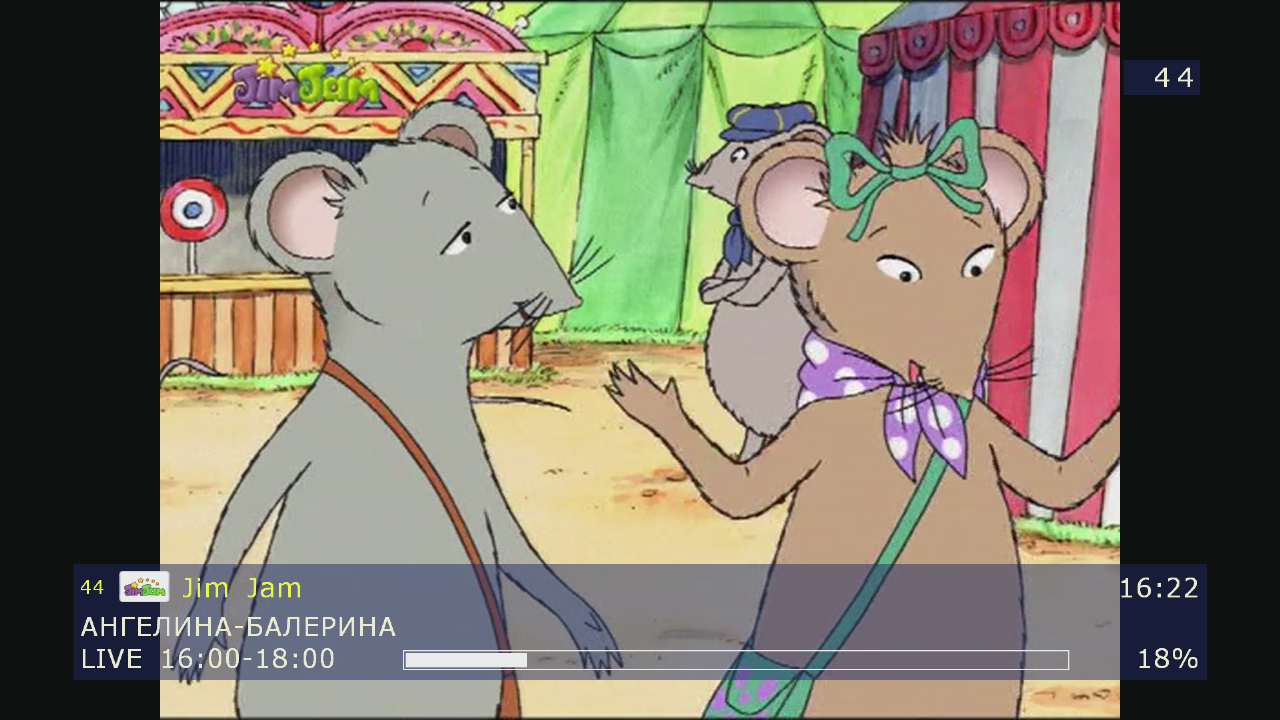

Пару слов стоит сказать о качестве трансляций. Судя по всему, сервис использует динамическое определение возможностей канала и автоматически подстраивает качество под него. Для SD-каналов максимальное разрешение составляет 720×576, кодек видео AVC, битрейт до 2 Мбит/с, звук — AAC, два канала. В случае HD ситуация явно лучше — до 720p (1280×720), кодек видео AVC, битрейт до 4 Мбит/с, звук — AAC, шесть каналов. Недавно появился и первый канал Full HD, который требует еще немного больше скорости.

Понятно, что проблем с декодированием этих потоков у Dune нет никаких. В результате качество картинки мы бы оценили на «хорошо», и она вполне сравнима с обычными эфирными каналами в случае SD и заметно более подробная, если сравнивать HD.

Так что идею и реализацию, безусловно, можно оценить положительно, но в то же время надо понимать, что технологии, использующие мультикаст (большинство «обычных» IPTV от провайдеров, спутниковые трансляции, вариации DVB), технически способны обеспечивать более высокое качество картинки и более стабильную работу.

Выводы

Завершая рассмотрение новой линейки медиаплееров Dune HD Smart, мы можем однозначно сказать, что устройства получились очень удачные. Пожалуй, основным интересным моментом надо считать относительно невысокую стоимость — на базовый блок H1 установлена рекомендованная стоимость 8490 руб., что очень привлекательно, учитывая возможности плеера. Остальные модификации не сильно дороже: D1 — 8990 руб., B1 — 10490 руб. За дополнительный блок оптического привода BE просят 5990 руб., а отсек для быстрой установки винчестера HE отдадут за 3490 руб.

Вторая, действительно новая для медиаплееров, характеристика — возможность выбрать или собрать модель под любые требования пользователя. Нужно компактное недорогое устройство для работы по сети — H1, надо найти замену старому DVD-плееру и нужен оптический привод — B1, хочется в первый раз познакомиться с медиаплеерами — начните с D1, потом можно будет добавить оптический привод, требуется автономный медиаплеер с 8 ТБ библиотекой — к D1 добавляем три HE и ставим четыре 2 ТБ винчестера. Выбор комбинаций практически не ограничен. При этом в каждом случае пользователь получает одни и те же возможности с точки зрения прошивки, а она, на наш взгляд, у продуктов Dune сегодня наиболее интересна.

За действительно необычную концепцию и интересные решения при создании линейки Dune HD Smart производитель заслуженно получает нашу награду «Original Design».



Плеер предоставлен на тестирование компанией «RusHD»


17 декабря 2010 Г.
