Набор активной 5.1-акустики Creative MegaWorks 510D



Современному компьютеру — достойный цифровой многоканальный звук! Примерно под таким лозунгом мог бы пройти выпуск MegaWorks 510D — новой топ-модели в линейке компьютерной акустики Creative. Продержавшийся на этом месте последние полгода набор Inspire 5700 представляет собой лишь слегка модернизированный вариант более старого DTT3500. Напомню, что, по сравнению с DTT3500, в Inspire 5700 изменился внешний вид спикеров, конструктив сабвуфера, а также добавилась поддержка аппаратного декодирования DTS. Но, несмотря на все маркетинговые возгласы о новом потрясающем звуке, звучание всё же осталось на прежнем уровне. Впрочем, по меркам компьютерной акустики и без того довольно приличном.

Кроме того, многих стал интересовать вопрос о целесообразности присутствия в компьютерной акустике аппаратного DolbyDigital/DTS-декодера, ведь декодировать многоканальный DolbyDigital/DTS-сигнал может и программный DVD-проигрыватель (WinDVD, PowerDVD). Хотя, сама микросхемка декодера стоит сущие копейки, и пользователь Creative DTT3500/Ispire5700 платит скорее за удобство управления режимами работы комплекта с беспроводного пульта ДУ и усилительно-декодирующего блока. Это при всём при том, что весь объём саба отводится под формирование басов, а не расходуется усилительным блоком, чем грешит большинство наборов без декодера.

В свете этих рассуждений, новый набор активной 5.1-акустики MegaWorks 510D прежде всего необычен отсутствием такого привычного для акустики Creative декодера, но при этом в нём присутствует многоканальный цифровой вход (в виде фирменного 4-контактного миниджека) и внутренний 6-канальный ЦАП. Таким образом, "510" означает принадлежность набора к 5.1-акустике, а литера "D" — слово digital, то есть цифровой. В линейке моделей акустики Creative есть также набор MegaWorks 210D. Нетрудно догадаться, что это 2.1-акустика с цифровым входом.

При этом возможность подключения по трём аналоговым проводам (фронт, тыл, центр/саб) в наборе MegaWorks 510D, конечно же, присутствует. Это может пригодиться при подключении 6-канальной карты не от Creative или отдельного DolbyDigital/DTS-декодера (либо DVD-плеера со встроенным декодером). Кроме того, можно подключать и 4-канальные и стерео источники звука.

Внешний вид

Комплект состоит из 5 одинаковых пластмассовых сателлитов (центральный спикер отличается лишь конструкцией подставки) и огромного деревянного сабвуфера кубической формы. Габаритные размеры сателлита составляют 108 мм × 160 мм × 143 мм, для сабвуфера — 325 мм × 290 мм × 305 мм (Ш × В × Г). Вес каждого сателлита — около 0,5 кг, сабвуфер весит 9 кг. Сабвуфер имеет ножки с подошвой из мягкой резины, сателлиты стоят на съёмных подставках, также имеющих резиновые ножки.

Комплект, безусловно, смотрится более внушительно, чем все предыдущие наборы акустики от Creative. Дизайн сателлитов — это нечто, настоящее произведение искусства!

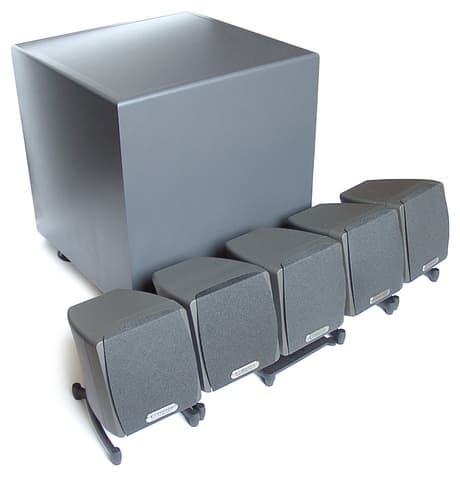

Общий вид набора Creative MegaWorks 510D

Для сравнения посмотрим на совместную фотографию сателлитов двух наборов.


Сателлит из набора Creative MegaWorks 510D (слева) против сателлита Creative DTT3500 (справа)

В отличие от сателлитов Inspire 5700, где, по сравнению с DTT3500 поменялся лишь дизайн, во всех колоночках MegaWorks 510D применён больший в диаметре динамик. Сравниться с ним может только центральный спикер DTT3500/ Inspire 5700.

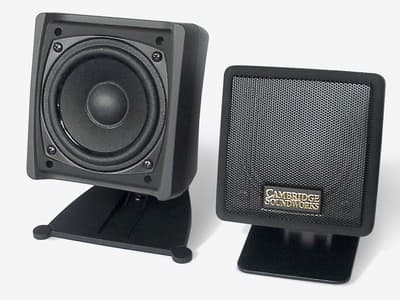

Центральный спикер из набора Creative MegaWorks 510D (без защитной сетки, слева) против центрального спикера Creative DTT3500 (справа)

Предусмотрительность Creative заслуживает всяких похвал. Центральную колонку можно приклеить к верхней поверхности монитора или же поставить на стол перед монитором. В обоих случаях можно воспользоваться входящими в комплект самоклеющимися резинками. При этом наклон динамика имеет плавную регулировку на основе шарнира.

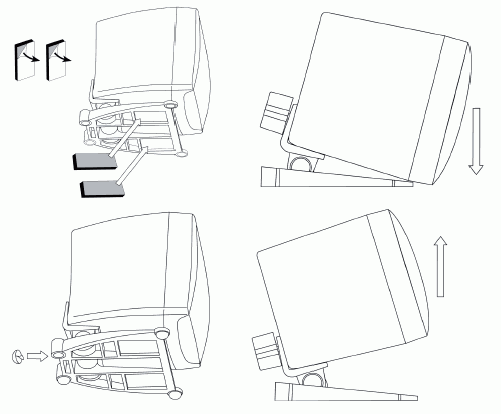

Самоклеющиеся резинки для установки центрального спикера на монитор или перед монитором

На случай установки колонок на стену, в комплект также входят все необходимые запчасти.

Помимо колонок, в комплект набора также входят проводной пульт ДУ и все нужные соединительные шнуры. Для подключения к картам Creative имеется шнур с четырёхконтактным миниджеком на обоих концах. Напомню, в отличие от изделий конкурентов, звуковые карты Live!5.1/Audigy имеют 3-канальный цифровой выход, позволяющий передавать звуковую информацию для всех 6 колонок в цифровом формате без сжатия.

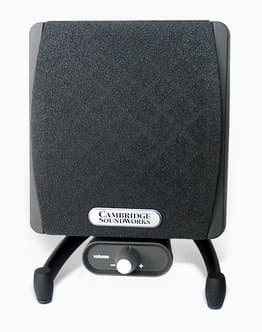

Проводной пульт ДУ, закреплённый под сателлитом

Стойки для тыловых сателлитов в комплект не входят. Creative оптимистично поясняет на торце упаковки, что все Accessories sold separately.

Руководство пользователя, как обычно для продукции Creative, имеет раздел и на русском языке. Перевод в целом нормальный, хотя в некоторых местах Stylus перестарался. Total harmonic distortion перевели как "общее нелинейное искажение", тогда как правильно в данном контексте будет "коэффициент гармонических искажений". :)

Технические характеристики

На страничке Creative MegaWorks 510D на сайте производителя приводятся следующие технические характеристики:

  • Общая мощность — 500Вт RMS (70Вт RMS × 5 сателлитов, 150 Вт RMS — сабвуфер);
  • Диапазон воспроизводимых частот: сателлиты 150Гц-18кГц, cабвуфер 32Гц-150Гц;
  • Отношение сигнал/шум 95дБ.

Для сравнения, возглавлявшие до этой поры линейку акустики Creative наборы Inspire 5700 и DTT3500 имели суммарную мощность всех 6 колонок 58Вт RMS.

Руководство пользователя и надпись на упаковке колонок MegaWorks дают нам разъяснение природы столь невиданной мощи набора: в спецификации указаны характеристики усилителя, а не колонок. 60 Вт RMS × 5 сателлитов при менее чем 0,1% нелинейных искажений на синусоиде 1кГц. 150Вт развивает усилитель сабвуфера при менее чем 0,3% искажений на 100 Гц. Отношение сигнал/шум 95 дБ также дано для усилительной части при работе как с аналоговым, так и с цифровым сигналом.

С частотным диапазоном также получается одно любопытное наблюдение: чем дороже колонки, тем их частотный диапазон, как ни странно, уже (читай: "больше совести у производителя"). Для самых дешёвых китайских экспонатов обычным делом являются цифры: 20 Гц — 20 кГц. Нет проблем, только вот при этом умалчивается о неравномерности АЧХ. Так что ни о каких 20 Гц в реальности говорить не приходится. Поэтому мы и не советуем обращать особого внимание на технические характеристики, указанные производителем (подробнее читайте наш гайд Выбираем мультимедийную акустику для PC).

Сателлиты

Из интересного. По заявлению производителя, при создании линейки акустики под маркой MegaWorks были применены технологии и компоненты от более дорогого семейства акустики из серии Newton. В том числе: гибридный усилительный тракт с загадочной запатентованной технологией B.A.S.H. (в чём её суть — нигде не поясняется), мощный 8" (20 см) динамик сабвуфера с большим рабочим ходом, качественные 3,5" (9 см) динамики с неодимовыми магнитами, в каждом сателлите применена четырёх-элементная эквализующая цепочка. Разбираем колонку:

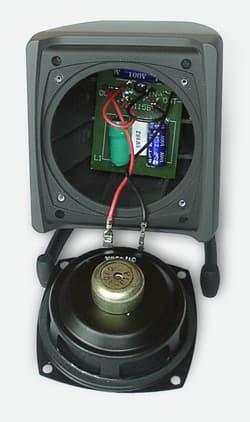

Сателлит набора Creative MegaWorks 510D в разобранном состоянии

Внутри корпуса хорошо видна плата с распаянными на ней вышеупомянутыми элементами: 2 конденсаторами, дросселем и резистором. Для избежания паразитных призвуков весь объём внутри корпуса заполняет большое количество зукопоглощающего материала (не показано на фотографии).

АЧХ сателлитов

Удивительное дело, но в индустрии компьютерных мультимедийных изделий намечается положительный сдвиг. Наряду с хвалебными эпитетами и заверениями в фантастическом, волшебном улучшении звука наконец-то присутствуют и какие-то материалистичекие объяснения преимуществ колонок над другими моделями.

Так, в подтверждение равномерности звукового поля, излучаемого сателлитами, на упаковке комплекта мы можем видеть графики зависимости амплитуды от частоты, измеренные в двух положениях: на оси динамика и под углом к оси. Как видно, в области наиболее значимых частот АЧХ в двух этих случаях сливаются. При этом неравномерность составляет приемлемую величину — 7 дБ (в области средних частот и того меньше). Ниже приводятся ещё два графика для некоторых неназываемых моделей колонок — BRAND B SAT и BRAND C SAT. Нетрудно видеть, что там картина гораздо плачевнее: большая неравномерность и различная тембральная окраска звука при различном положении слушателя относительно колонок.

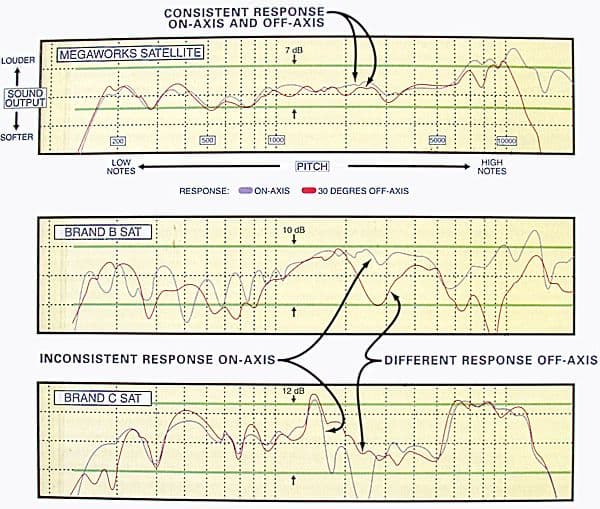

АЧХ сателлитов MegaWorks 510D (по версии Creative) в сравнении с другими брендовыми колонками

Мы задались целью проверить это утверждение. Для этого использовалась разработанная нами измерительная программа RMAA AE, профессиональная звуковая карта EgoSys Waveterminal с идеальной АЧХ и специальный измерительный микрофон Behringer ECM8000. Измерения проводились в полузаглушенном помещении, а не в специальной акустической камере, но тем ближе к действительности результаты тестов.


АЧХ сателлитов Creative MegaWorks 510D на оси динамика и под 30 градусов к оси динамика

Как видим, тесты показывают точно такие же результаты: АЧХ с некоторой натяжкой укладывается в 7 дБ, а сами графики в обоих случаях фактически совпадают (чувствительность слуха человека по уровню громкости находится как раз на уровне 1 дБ).

Напоминаем, что амплитудно-частотная характеристика (АЧХ) акустической системы — это один из необходимых, но не достаточных параметров качества звучания. АЧХ характеризует линейность передачи амплитуды сигнала в зависимости от его частоты и строится в логарифмическом масштабе по обеим осям, что соответствует слуховым ощущениям человека в линейной пропорции. Подробнее об этих и других терминах читайте наш FAQ по звуку — свежий взгляд на звуковые вопросы и ответы. Для слуха человека наиболее неприятна АЧХ с сильно изломанным графиком. Идеальный вид характеристики — довольно ровная горизонтальная линия от 20–30 Гц до 18–20 кГц с отклонением от среднего значения не более ±3 дБ. Колонка с плохой АЧХ не может достоверно передавать спектр частот.

Усилитель

Наличие цифровых входов и внутренних ЦАПов может быть оправдано двумя соображениями: выносом преобразователей за пределы корпуса PC и целесообразностью применения более качественных преобразователей в более дорогой акустике. Если вы следите за нашими статьями, то наверное знаете, что преобразователи мультимедийных звуковых плат даже самой дорогой линейки Audigy на фоне остальных конкурентов ушли вперёд по качеству звучания не слишком далеко. Есть подозрение, что звучание по фронтальному каналу качественного 24/96 ЦАПа UDA1328T от Philips портит установленный буферный ОУ для наушников, а также подмешиваемый и неотключаемый аналоговый сигнал с шумного AC'97-кодека Creative CT1297. Но, конечно, если подключать Audigy к компьютерной акустике — всё звучит отлично.

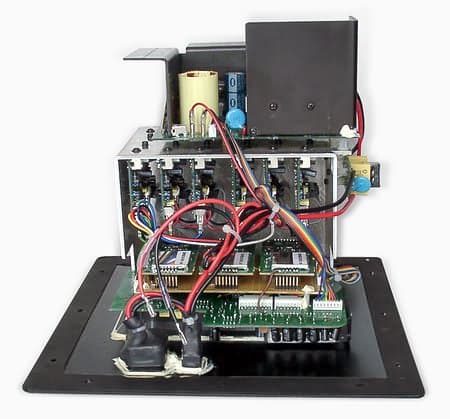

Усилительная часть Creative MegaWorks 510D

Так или иначе, под корпусом тестируемого набора находятся 3 микросхемы 24/96 ЦАП Philips UDA1351TS со встроенным S/PDIF-приёмником и цифровым фильтром. Характеристики преобразователя: соотношение сигнал/шум при отсутствии сигнала (SNR) — 95..100 дБ А, коэффициент гармоник и шумов (THD+N)/S на 48 kHz — 85–90 дБ А, на 96 кГц — 80–85 дБ А. Характеристики хорошие, но не превосходят таковые для преобразователей карты Audigy. Об отличиях в звучании читайте чуть ниже.

В отличие от звуковых карт, внутри корпуса MegaWorks 510D микросхемы ЦАПов полностью закрыты заземлёнными металлическими кожухами (на фотографии 3 прямоугольника в центре). Это сделано для перестраховки и позволяет избежать паразитных наводок от остальных электрических цепей.

В отличие от предыдущих моделей акустики Creative, где в усилительном тракте применялись микросхемы, здесь усилитель собран на мощных полевых транзисторах International Rectifier IRF9530, по 4 штуки на каждый из шести каналов.

Сабвуфер

Несмотря на внешнюю схожесть с комплектом Inspire 5700, сабвуфер MegaWorks 510D имеет большие габариты и, несомненно, более качественный динамик. Как бы в ответ на критику в прошлой статье излишне мягкого подвеса из пенопропилена, Creative сделала жёсткий резиновый подвес и жёсткий пропитанный чёрным лаком диффузор головки.


Сабвуфер набора Creative MegaWorks 510D (вид снизу со снятой защитной сеткой)

Толщина деревянных стенок сабвуфера составляет 1,5 см. В основании использована массивная плита толщиною 3 см. Стенки проложены толстым слоем звукопоглощающего материала (стекловата). Стыки хорошо загерметизированы, жесткость конструкции увеличена вклеенными уголками.

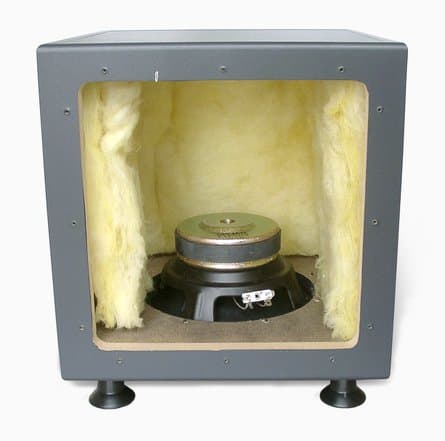

Сабвуфер набора Creative MegaWorks 510D (вид изнутри, усилитель извлечён)

Далее, мы измерили АЧХ сабвуфера в рабочем положении, то есть при установке на пол динамиком вниз. Как видно — в области низких частот Creative MegaWorks 510D демонстрирует отличные результаты. АЧХ спикеров и сабвуфера с лихвой перекрывают друг друга, так что провала в области нижней середины не возникнет.


АЧХ сабвуфера Creative MegaWorks 510D

Подключение

Как уже говорилось, комплект имеет полноценный 6-канальный аналоговый вход на основе разъёмов миниджек. Это позволяет подключить к нему любую звуковую карту — стерео, четырёх или шестиканальную. При этом происходит автоматическое распознавание источника сигнала. Сабвуфер работает во всех режимах. Для стереоустройств есть также один дополнительный вход (Aux).

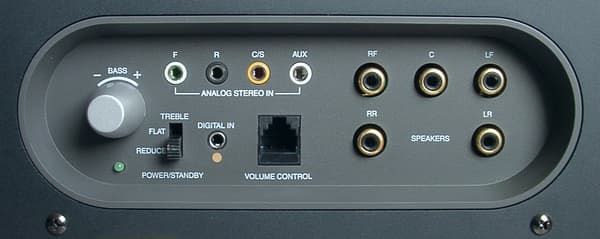

Задняя панель сабвуфера Creative MegaWorks 510D

Цифровой вход выполнен в виде разъёма 4-контактный миниджек. Поэтому Creative не рекомендует подключать к нему звуковые карты, отличные от Live!5.1 и Audigy.

На задней панели сабвуфера имеются также вход для проводного регулятора громкости, отдельный регулятор уровня басов сабвуфера (Bass ±), включатель уменьшения высоких частот (Treble Flat/Reduce).

Слуховые тесты

Для тестирования использовался компьютер с установленной звуковой картой Creative Audigy. Для подключения использовались входящие в комплект шнуры.

Об отличиях аналогового и цифрового подключения

Тесты на различном музыкальном материале показали: никакой слышимой разницы в звучании между аналоговым и цифровым подключением нет. Более того, иногда возникало ощущение, что Audigy по аналогу играет чуть лучше. Таким образом, возможности цифрового подключения выглядят для этой модели не более, чем опциональной возможностью и лишь поводом для маркетинговых восхвалений. С другой стороны, установленные в тестируемом наборе ЦАПы не относятся к разряду дорогостоящих, так что это не сильно удорожает саму конструкцию. С третьей стороны, Creative MegaWorks 510D — это всё-таки компьютерная акустика, так что более качественные кодеки вряд ли сильно улучшат и без того приличное для данного класса акустики звучание. Для проверки этого предположения была использована профессиональная карта EgoSys Waveterminal с кодеком AKM 4524. Действительно, отличия в звучании от Audigy на тестируемом комплекте были минимальными. В звуке ощущалась лишь очень незначительная потеря детальности.

Музыка

Тестируемый комплект будет хорошим выбором для прослушивания современной танцевальной и поп-музыки с насыщенными басовыми партиями. Благодаря сабвуферу даже на небольшой громкости можно получить мощный, глубокий бас. Довольно качественные сателлиты хорошо передают весь возложенный на них диапазон средних и высоких частот, создавая равномерное звуковое поле в довольно большой области пространства. Оттенок звучания всё равно является несколько специфическим, но, в отличие от многих наборов компьютерной акустики, не вызывает отрицательных эмоций. Что характерно для всех моделей акустики Creative, звучание сателлитов точное и подчёркнутое. Из-за большого кол-ва звукопоглотителя так раздражающий пластмассовый призвук полностью отсутствует. На небольшой и средней громкости нет ощущения кричащего звука. Сабвуфер играет слитно с сателлитами.

Фильмы

Набор отлично справляется с созданием звукового сопровождения к DVD фильмам. Диалоги звучат ясно и разборчиво. Мощности центрального канала вполне хватает для комфортного просмотра фильмов. Тыловые сателлиты могут быть установлены на значительное расстояние от слушателя, и их будет всё ещё прекрасно слышно. Мощности сабвуфера с лихвой хватает на сотрясание пола от взрывов и других спецэффектов.

Хотя, набор больше подойдёт для озвучивания комнаты небольших размеров или компьютерного уголка. Дело в том, что на большой громкости небольшие динамики сателлитов всё-таки звучат излишне агрессивно и кричаще, тембр звучания меняется, а детали скрадываются. Так что не стоит применять его не по назначению. Если есть идея использовать акустику в основном для DVD-фильмов, то стоит обратить внимание на наборы активной деревянной 5.1-акустики (F&D/SVEN IHOO 5.1, SVEN 988). Тем более, что и стоят они гораздо дешевле.

Игры

Звук в играх колонки воспроизводят на отлично. 3D-шутеры с поддержкой многоканального звука в играх с поддержкой DirectSound3D и EAX в связке с Live!5.1 или Audigy позволяют полностью погрузиться в атмосферу игры. Звуковая картинка очень качественная и полностью лишена искажений. Сабвуфер при выстрелах и взрывах звучит без всякого намёка на запирания. Трудно желать более качественного сопровождения для компьютера, когда нет возможности или желания устанавливать на маленьком компьютерном столе полноразмерные деревянные колонки. К слову, большие колонки часто полноценно "раскачиваются" лишь на средней и большой громкости. Тестируемый набор полностью лишен этого недостатка: звук хорош как на малой, так и на средней громкости.

Обратите внимание, огромный плюс набора Creative MegaWorks 510D именно в наличии 6-канального аналогового входа, что не было характерно для предыдущих моделей акустики Creative. Максимум, что имелось — это 4-канальный вход. В изделиях конкурентов часто бывает лишь аналоговый и цифровой стереовход. Так что в играх можно рассчитывать только на стереозвук плюс сабвуфер, а остальные колонки играют только в фильмах, так как по обычному цифровому интерфейсу можно передать лишь стереосигнал, либо предварительно закодированный в Dolby Digital 5.1, что в играх умеет делать лишь чипсет NVIDIA nForce.

Итог

Creative MegaWorks 510D очень хорош как снаружи, так и внутри. Качественно сделан, отлично звучит. Все недостатки предыдущих моделей были учтены и исправлены. В отличие от Inspire 5700, здесь действительно полностью переработана вся конструкция — от динамических головок до внутренностей усилителя, так что Creative теперь даже не стыдно похвалиться АЧХ колонок.

В результате, набор компьютерной акустики MegaWorks 510D, возможно, является на сегодняшний день наиболее качественным решением в своем классе. Немного огорчает лишь цена: 400 с лишним долларов — пока что дороговато даже с учётом всех его достоинств. При том, что полноценный набор акустики для домашнего кинотеатра тестируемый набор, конечно же, не заменит. Но своего покупателя, безусловно, найдёт.

Плюсы:

  • превосходный внешний вид;
  • очень качественный для акустики такого класса звук;
  • 6-канальный цифровой и аналоговый вход;
  • уникальная возможность подключения звуковых карт Live!5.1 и Audigy по цифре в 6-канальном режиме (вплоть до PCM 24 бит 96 кГц);
  • наличие проводного пульта ДУ;
  • превосходный деревянный сабвуфер;
  • подставочки под колонки на резиновых опорах;
  • очень тщательная комплектация;
  • небольшие габариты сателлитов;
  • наличие русскоязычного руководства пользователя.

Минусы:

  • неимоверно высокая для обычного пользователя PC цена;
  • внешний блок отсутствует — усилитель занимает значительное место в сабвуфере;
  • отсутствие высоких стоек для тыловых колонок в комплекте (теоретически приобретаются отдельно).



Акустика Creative MegaWorks 510D предоставлена Восточно-Европейским представительством компании Creative
