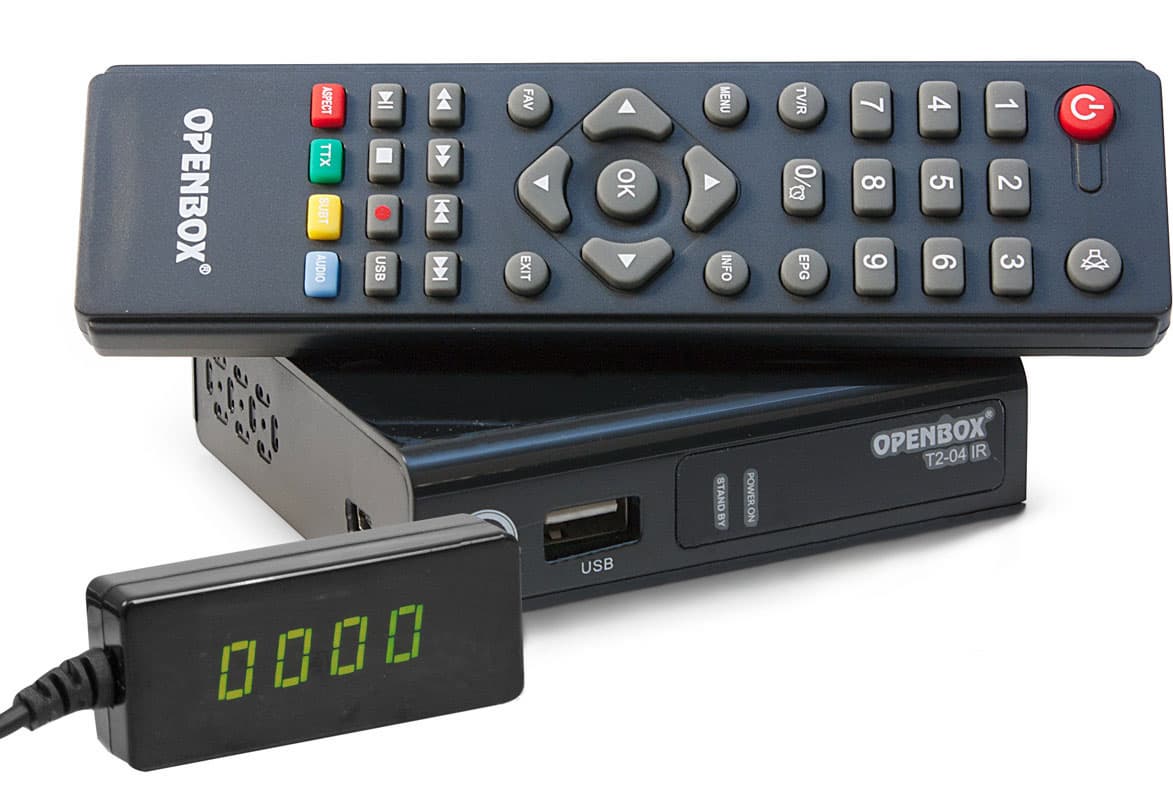

Компактный телевизионный DVB-T2-ресивер Openbox T2-04 IR

на новой платформе Novatek с поддержкой Dolby Digital (AC3) и выносным дисплеем


«Изменяться, сохраняясь, или продолжаться, меняясь, —
вот что поистине составляет нормальную жизнь человека и, следовательно, прогресс»

Пьер Леру

Компания Openbox, присутствующая на отечественном рынке спутниковых TV-тюнеров более 10 лет, предлагает также и автономные TV-тюнеры DVB-T2 (в дальнейшем будем пользоваться термином «ресиверы» как более корректным с нашей точки зрения по сравнению с термином «приставки»), подключаемые к телевизорам, проекторам и другим устройствам отображения посредством HDMI или композитного интерфейса (моделей с поддержкой SCART в актуальной на момент подготовки этого материала линейке продукции Openbox не представлено).

Устойчивый спрос на подобные устройства обеспечивается количеством телевизоров без поддержки цифрового эфирного вещания или с поддержкой первой версии DVB-T, от кинескопных до актуальных с точки зрения диагоналей и разрешений, и способностью ресиверов к записи, в том числе запланированной, с последующим воспроизведением телевизионных передач.

Мы уже познакомились с компактным Openbox T2-02 HD mini и оснащенным высокочастотным модулятором Openbox T2-02M HD. Использование компонентов Novatek Microelectronics привело к тому, что с обновлением соответствующих однокристальных систем (system-on-a-chip, SoC) обновился и ассортимент продукции Openbox: недавно были представлены две новые модели T2-04 и Openbox T2-04 IR. Отличия заключаются в выносном датчике и поддержке декодирования Dolby Digital (AC3) у Openbox T2-04 IR, по сути являющегося заменой Openbox T2-02 HD mini. Именно это устройство и оказалось в нашей лаборатории.

Комплект поставки

Оформление коробки стало минималистичным, место фотографий ресивера и описаний возможностей устройства занимают схематичные изображения.

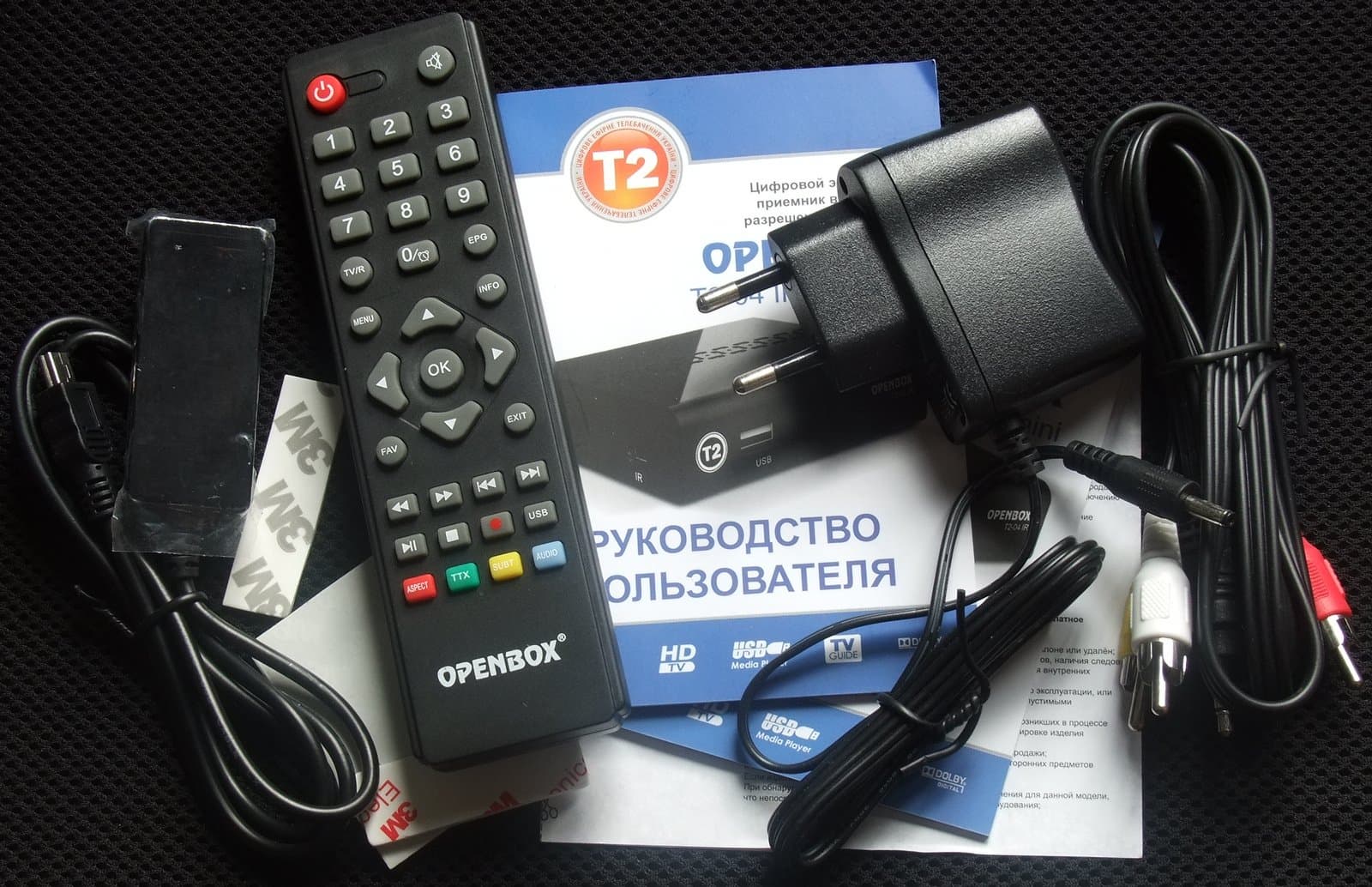

В комплект поставки кроме самого ресивера входят:

  • адаптер питания 5 В, 1500 мА;
  • пульт ДУ;
  • композитный кабель миниджек 3,5 мм — 3 RCA для аналогового подключения видео- и аудиосигнала;
  • внешний дисплей с ИК-приемником;
  • двусторонняя наклейка для внешнего дисплея;
  • комплект двусторонних наклеек с «липучкой» для крепления ресивера к телевизору;
  • руководства пользователя;
  • фирменный гарантийный талон.

Конструкция и спецификации

Спецификации Openbox T2-04 IR:

  • принимаемые стандарты: DVB-T, DVB-T2;
  • поддержка стандартов: Single PLP, Multi PLP;
  • режимы демодулятора: QPSK, 16QAM, 64QAM, 256QAM;
  • диапазон частот: 174 МГц — 858 МГц;
  • видеодекодер: H.264 MP и HP, VC-1 SP, MP и AP, VC-1 SP, MP и AP, RMVB 8/9/10, MPEG-4 P2 ASP, MPEG-2 MP@ML и MP@HL, MPEG-4 P2 ASP H.263 P3, а также Sorenson Spark; Motion JPEG baseline;
  • соотношение сторон: 4:3, 16:9;
  • поддержка декодирования Dolby Digital;
  • видеоразрешение: 1080p/i, 720p/i, 576p/i, 480p/i;
  • аудиодекодер: MPEG I Layer 1/2/3, MPEG II Layer 2;
  • режим аудио: моно/стерео;
  • функция записи: прямая запись и запись по таймеру, запись по таймеру EPG, поддержка записи полного TS-потока, включая данные EPG, субтитры, телетекст;
  • поддержка функции отложенного просмотра Таймшифт: вкл./выкл. из меню;
  • функция PVR: воспроизведение/пауза/стоп/шаг, перемотка вперед/назад 2x/4x/8x/16x/32x, быстрый пошаговый переход (30 сек./1 мин./5 мин./10 мин./30 мин.);
  • управление PVR: блокировка, удаление, переименование.

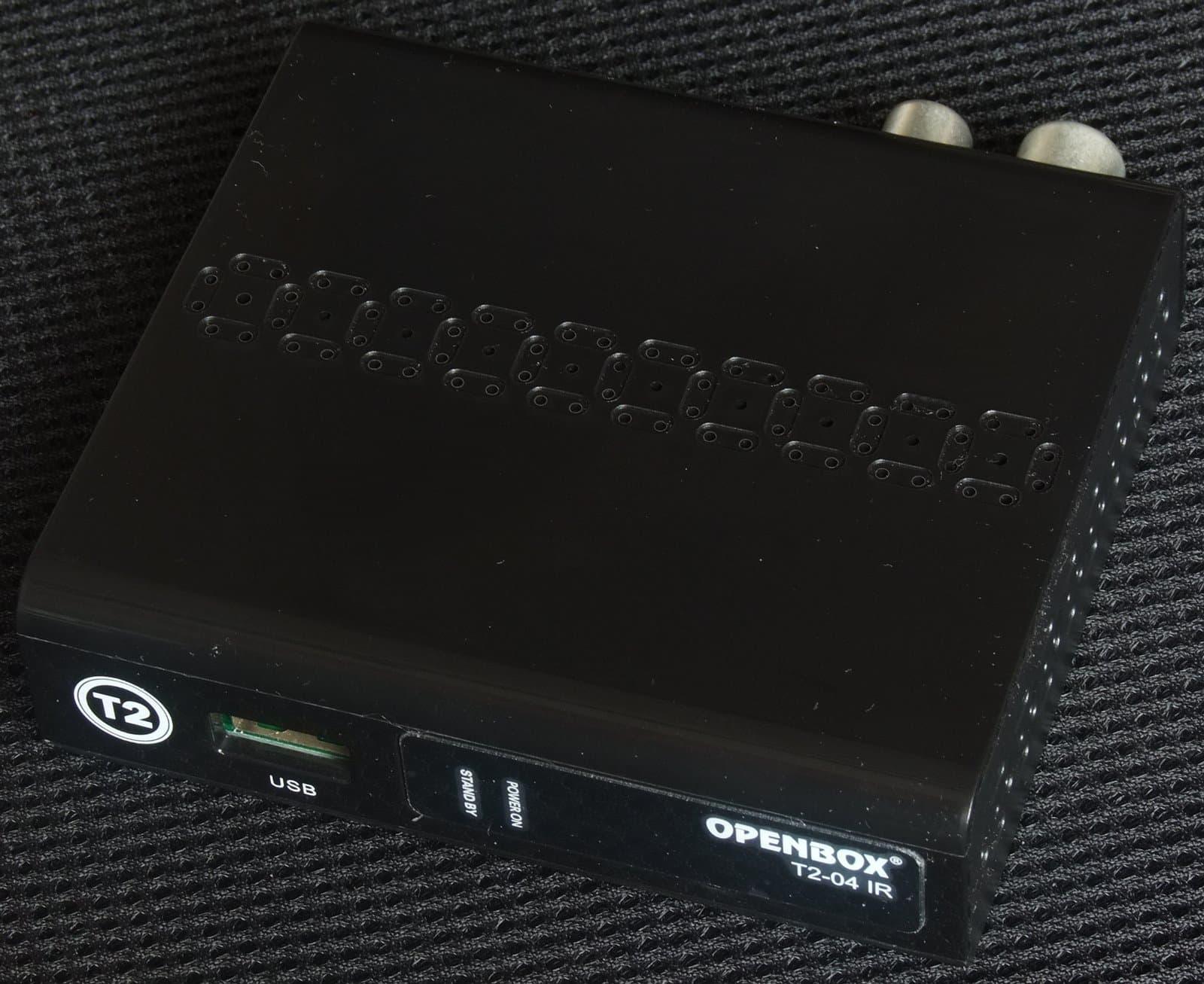

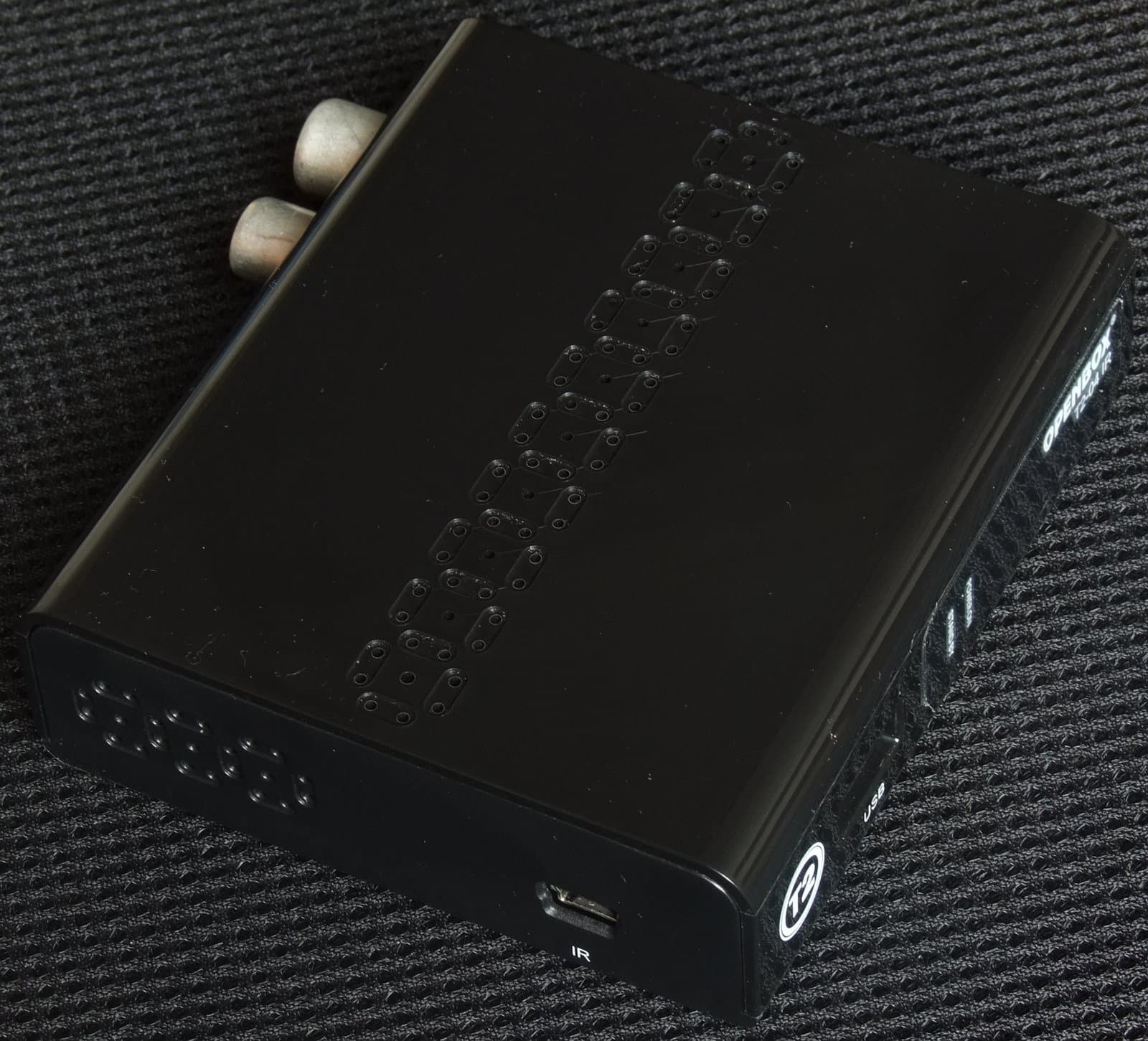

Как и Openbox T2-02M HD, Openbox T2-04 IR имеет пластиковый корпус, однако расположение разъемов и внешний вид с оригинально выполненными вентиляционными отверстиями на всех сторонах корпуса за исключением передней и задней панелей свидетельствуют о том, что это совершенно разные устройства, и объединяет их разве что использование глянцевого пластика.

Примерные размеры устройства составляют 92×81×16 мм, что в сочетании с выносным блоком способствует реализации скрытой установки.

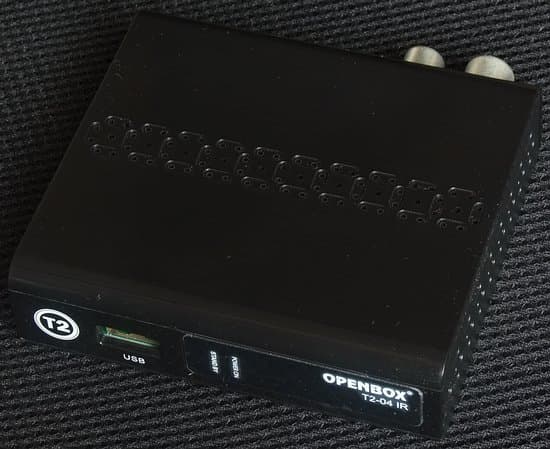

На передней панели находятся разъем USB, ИК-датчик и два светодиодных индикатора: красный режима ожидания и зеленый, сигнализирующий о приеме.

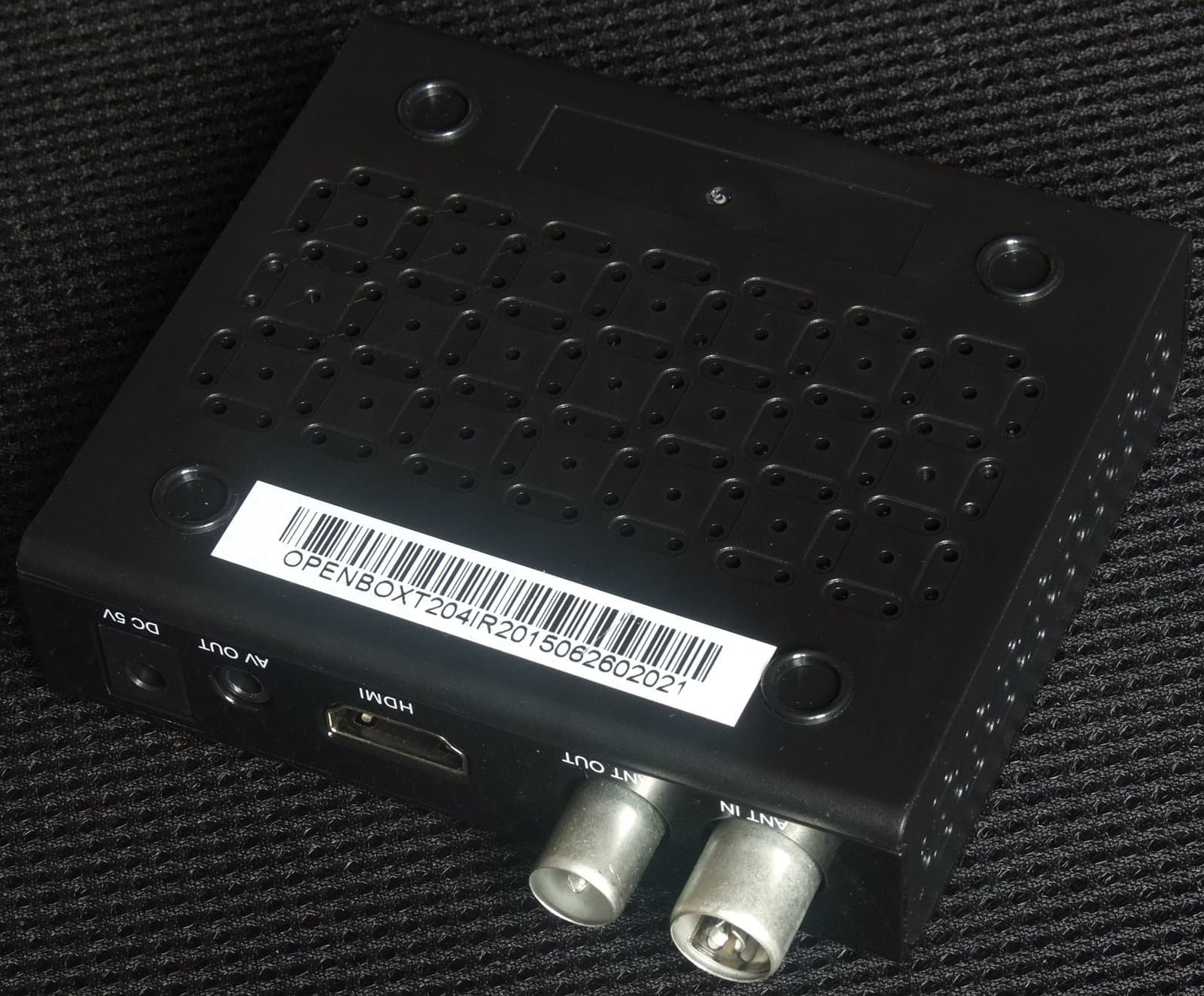

На задней панели расположены входной и выходной антенные разъемы IEC (несмотря на компактность, Openbox T2-04 IR поддерживает сквозное подключение), разъем HDMI, разъем для аналогового подключения при помощи комплектного переходника и разъем питания.

Разъем Mini-USB для подключения внешнего дисплея размещен слева.

Внешний модуль с неотсоединяемым кабелем и выемкой для двусторонней наклейки из комплекта поставки оснащен сегментным информационным дисплеем с зелеными индикаторами и двумя светодиодами, красным и зеленым.


Замечаний к размерам и яркости индикаторов внешнего модуля и передней панели не возникает, считывать показания комфортно.

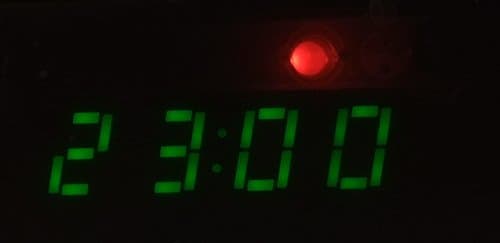

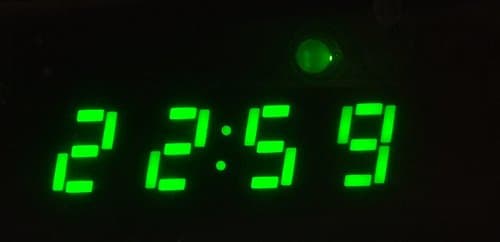

Оригинальной особенностью Openbox T2-04 IR является переход дисплея в режим показа времени после 3 секунд с момента переключения канала — ресиверы других производителей, как правило, отображают номера каналов до выключения устройства.

Обратная сторона внешнего модуля имеет выемку для двусторонней наклейки из комплекта поставки.

Производителем заявлено максимальное потребление 7,5 Вт при 0,5 Вт в режиме ожидания.

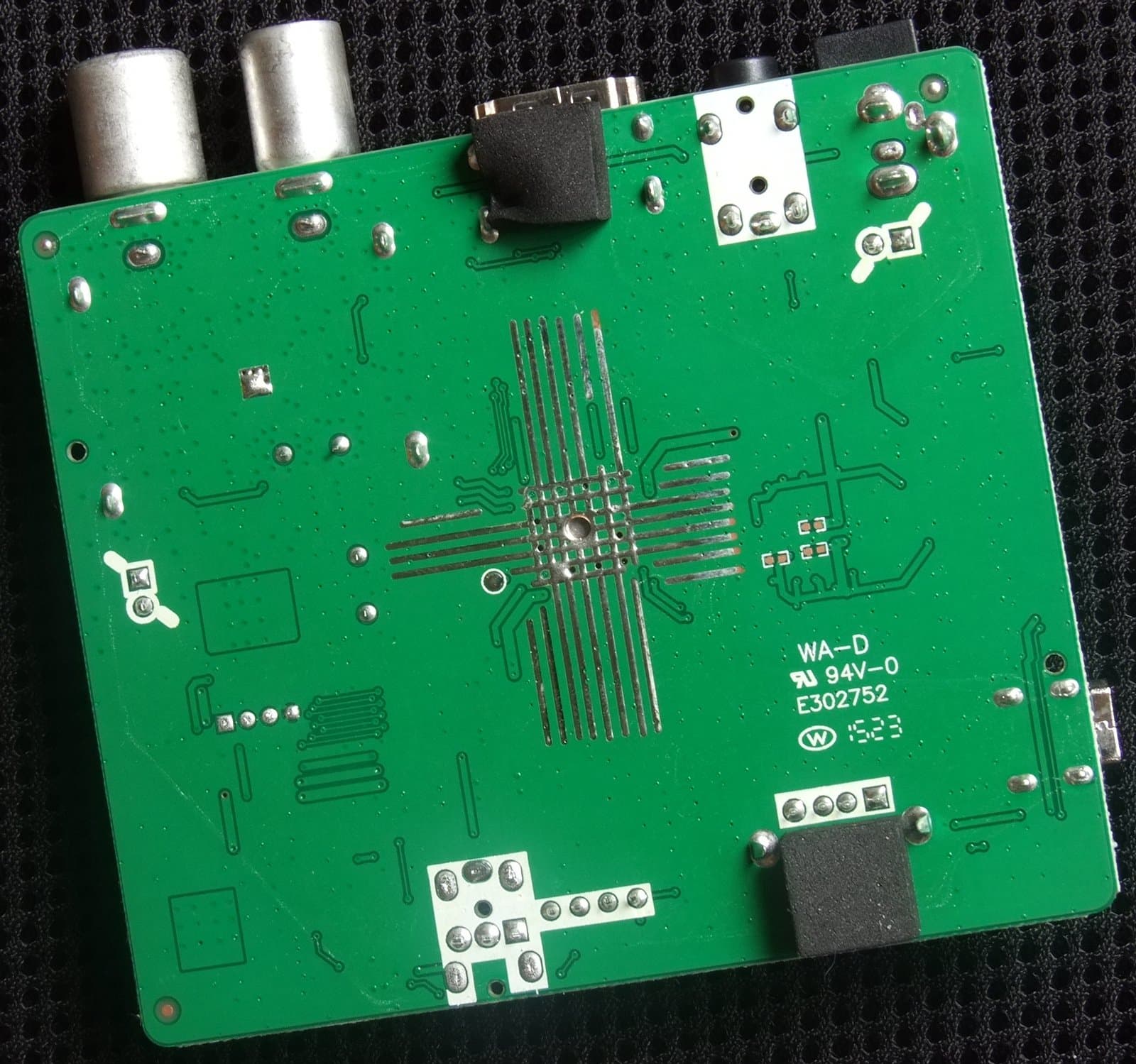

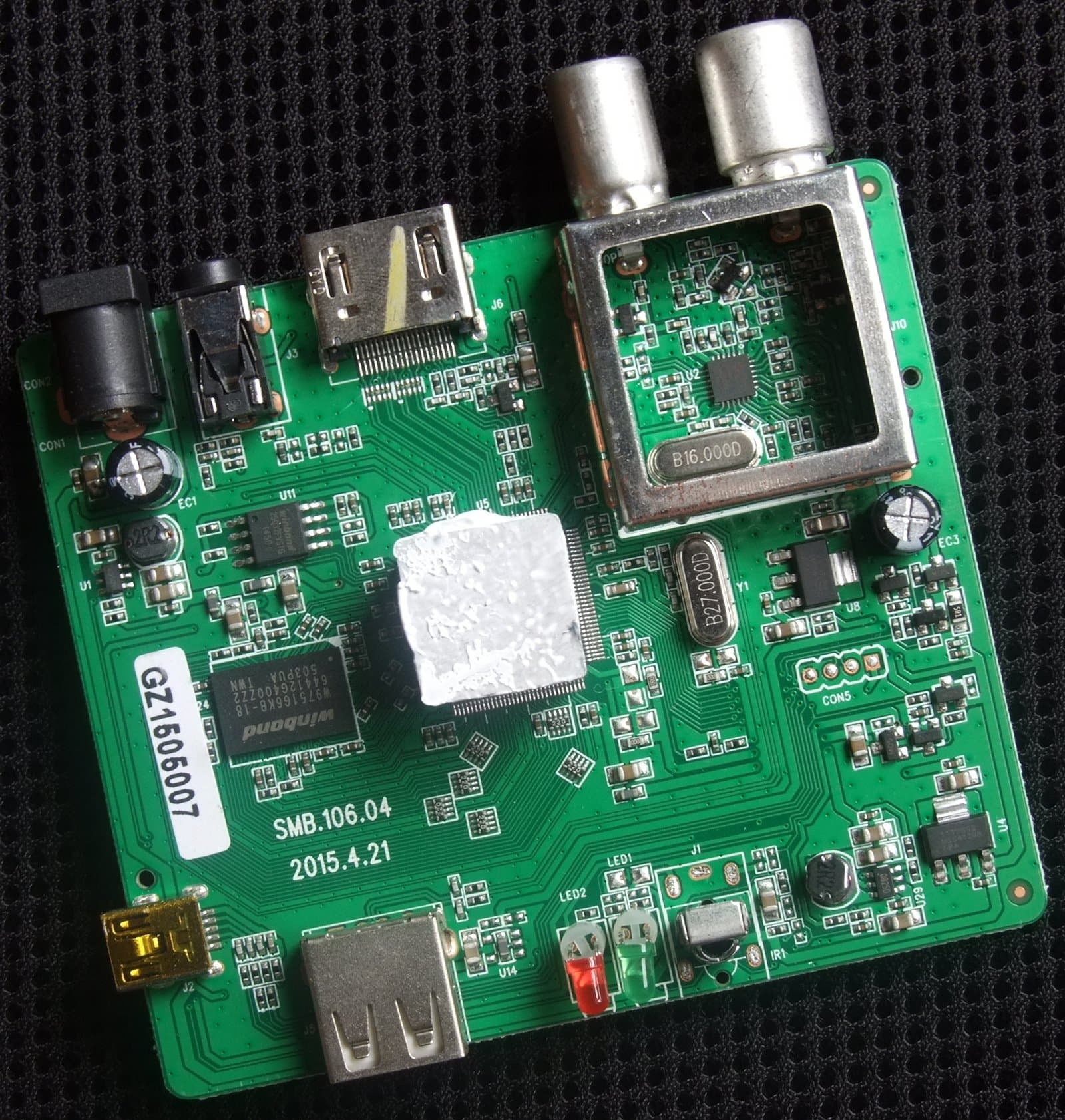

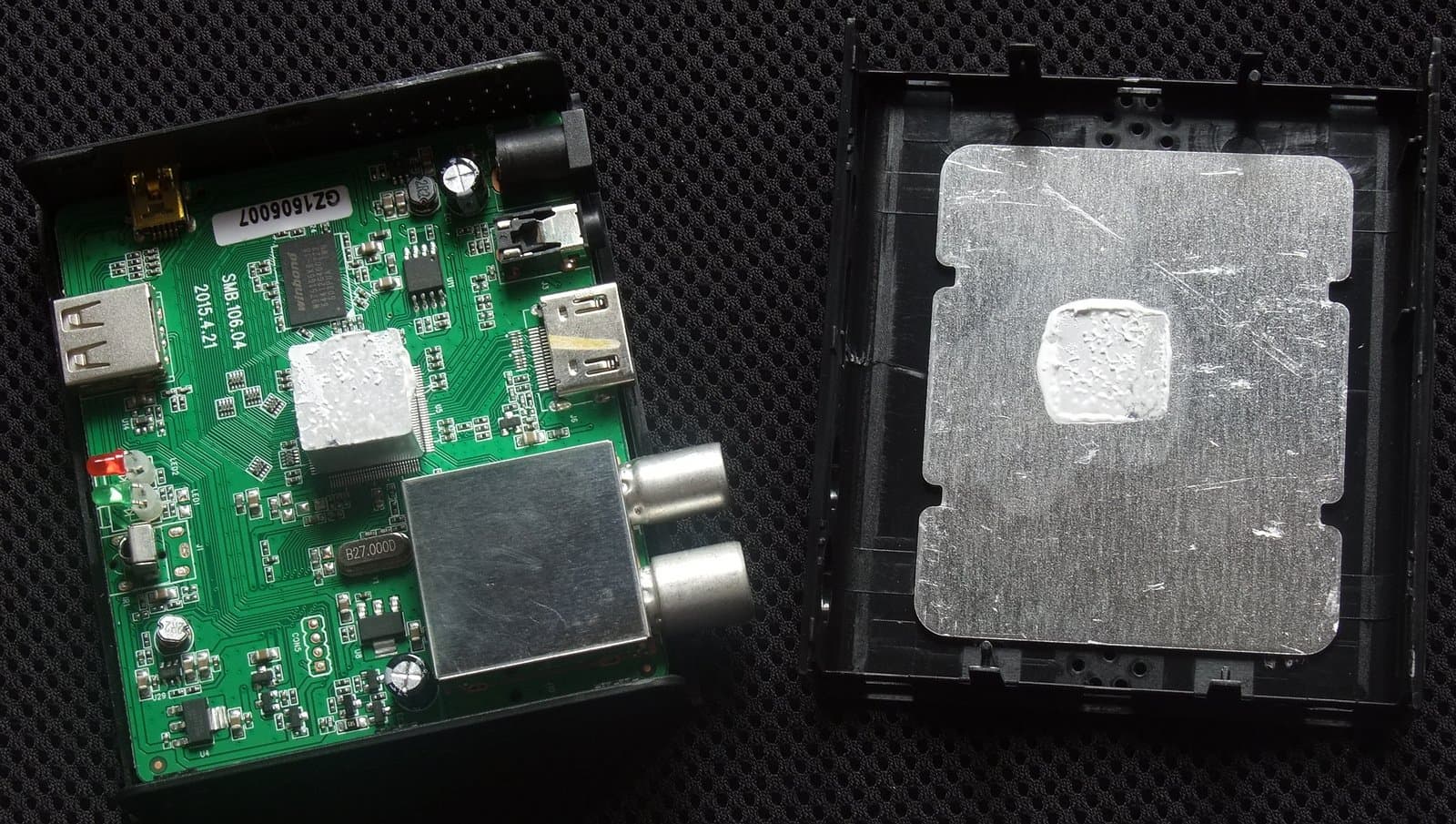

Разборка Openbox T2-04 IR не так затруднительна, как аналогичная процедура у Openbox T2-02 HD mini, хотя и в этом случае требуется соблюдать осторожность.

В верхней части корпуса закреплена массивная металлическая пластина, контактирующая с радиатором однокристальной системы (system-on-a-chip, SoC) Novatek NT78336, новой разработки Novatek Microelectronics с интегрированным демодулятором и внешней памятью, в качестве которой используется модуль DDR2 Winbond емкостью 64 МБ вместо интегрированной памяти и внешнего демодулятора (обычно Novatek NT78820LL) у предыдущего поколения. От NT78306 в World Vision T38 NT78336 отличается поддержкой декодирования Dolby Digital. Повышение степени интеграции положительно сказалось на компоновке платы и позволило разместить компоненты на одной стороне.

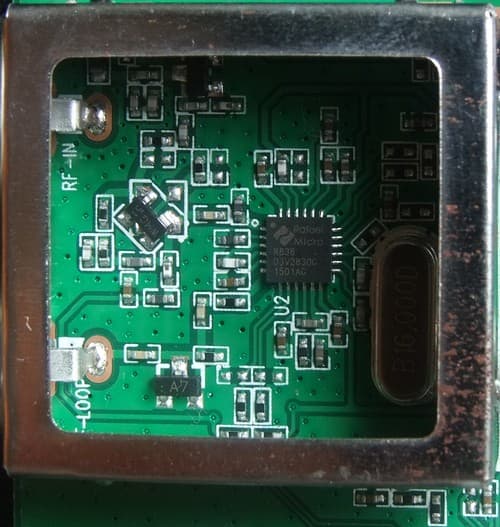

Изменился и ВЧ-блок: в Openbox T2-04 IR за прием сигнала отвечает закрытый экранирующим кожухом Rafael Micro R836 компании Rafael Microelectronics, также используемый в Kaskad VA2206HD.

Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).

Пульт ДУ

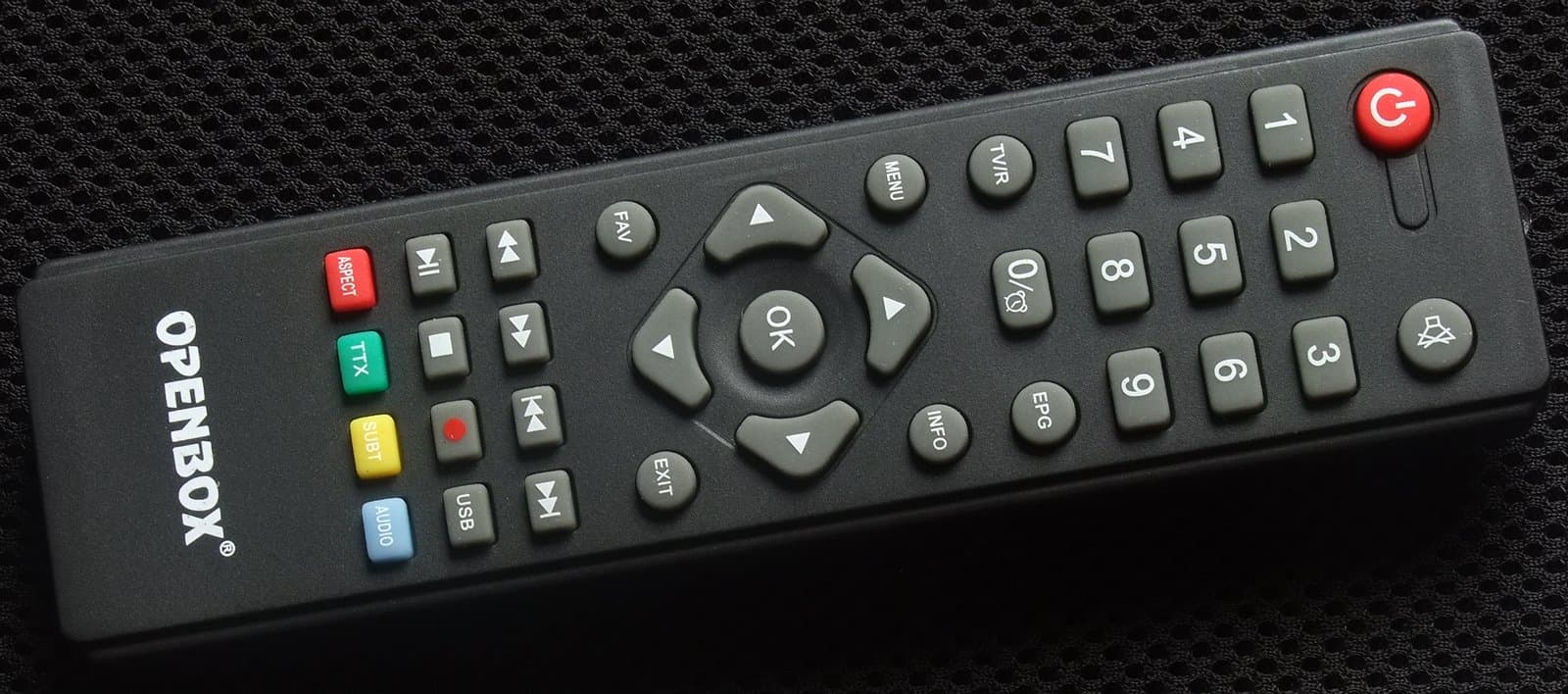

На первый взгляд Openbox T2-04 IR комплектуется тем же 35-кнопочным пультом ДУ, что и предыдущие модели, однако при внимательном рассмотрении можно заметить функцию оперативного изменения соотношения сторон Aspect на красной кнопке вместо поиска и совмещенное с кнопкой «0» управление таймером отключения.

В руке пульт лежит достаточно удобно, чему способствует выемка под указательный палец на обратной стороне; нажатие кнопок информативно; угол использования достаточно широкий; количество кнопок компенсируется программно: так, с актуальными на момент подготовки материала прошивками кнопка Stop (у предыдущих моделей кнопка Exit) возвращает к предыдущему каналу (функция Recall).

Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.

Список эфирных каналов при тестировании

Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Подключение

Как уже отмечалось выше, в устройстве реализовано сквозное подключение антенны (только при подключении питания). Для телевизоров со входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно — в комплект поставки кабель не входит.

Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.

Настройка

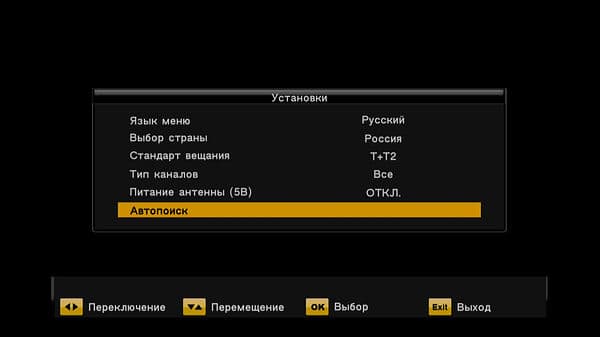

При первом запуске пользователю предлагается выбрать язык меню, регион, стандарт вещания, включить дополнительное питание антенны и начать поиск программ. Выбор только между T+T2 и T обусловлен реализованным в Novatek NT78336 автоматическим определением стандарта непосредственно при сканировании, что исключает необходимость повторного поиска.

В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/R на пульте ДУ.

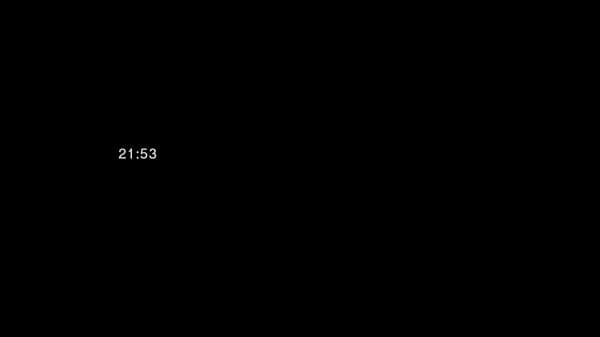

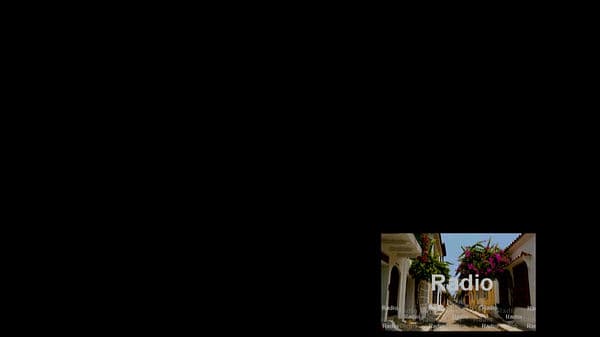

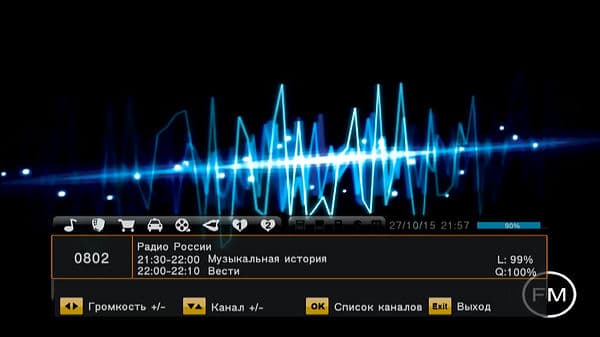

Прослушивание радиостанций сопровождается экранной заставкой с отображением времени и стилизованных изображений.



Интерфейс максимально унифицирован с предыдущими моделями на другой элементной базе, что позволяет пользоваться новыми моделями без дополнительной адаптации.

Отметим более удобный шрифт локализации и исправление разного рода шероховатостей перевода.

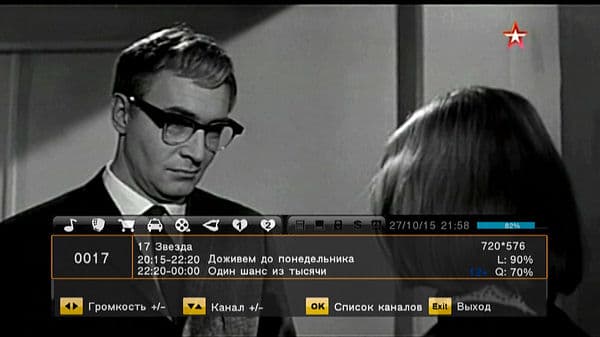

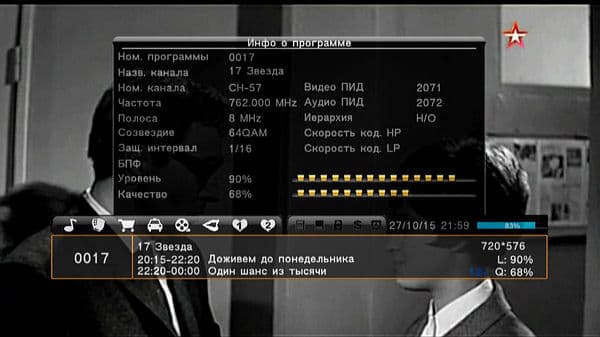

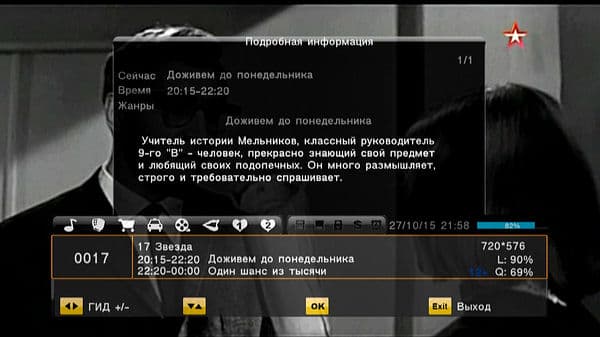

Второе и третье нажатия на кнопку Info выводят дополнительную информацию о передаче и технические параметры.

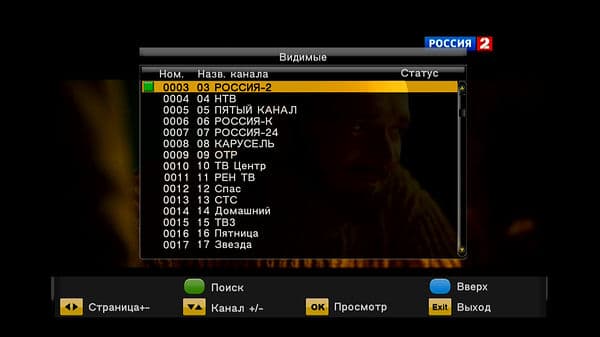

Список каналов вызывается кнопкой OK.

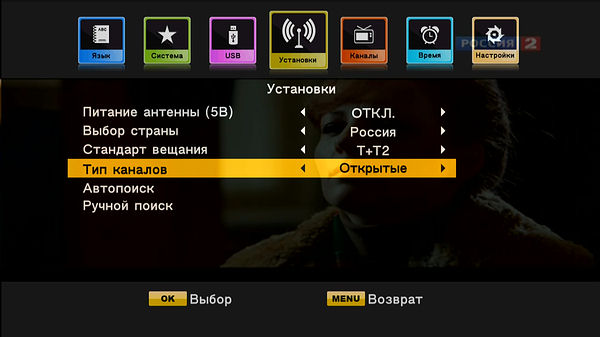

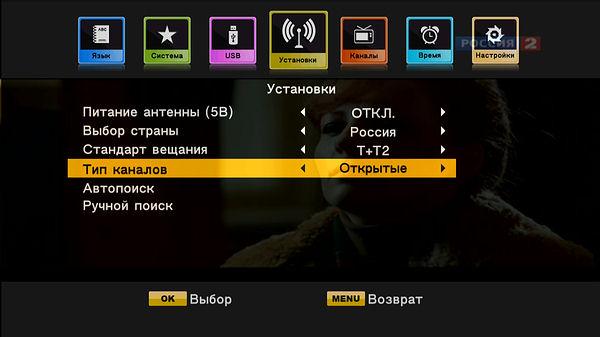

Раздел «Установки», по сути, дублирует стартовое меню, добавляя к нему ручной поиск.

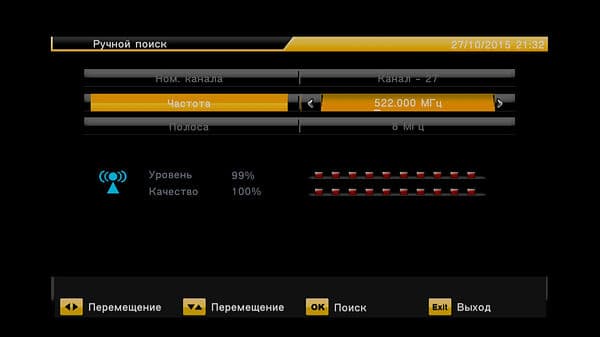

При ручном поиске доступен прямой ввод частоты.

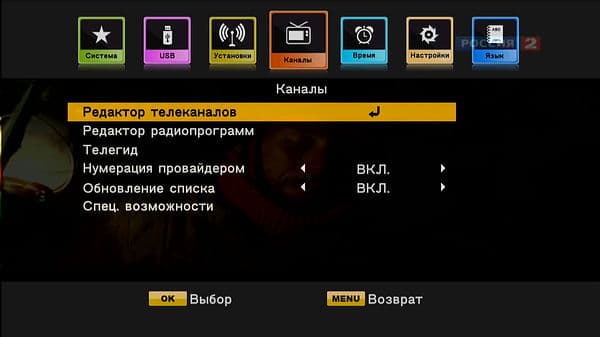

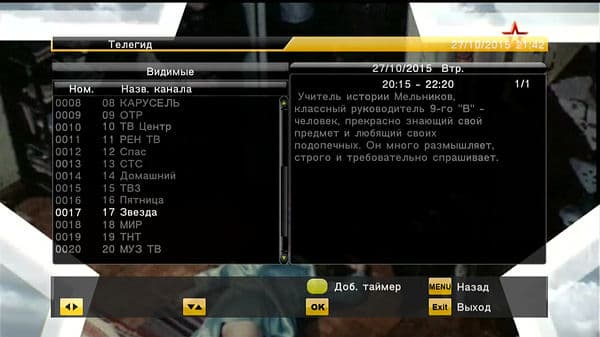

Раздел «Каналы» содержит редакторы телевизионных и радиоканалов, данные электронной программы передач, включение/отключение нумерации провайдера и обновления списка.

Пункт «Спец. возможности» отвечает за относительный уровень звука при наличии дополнительного канала.

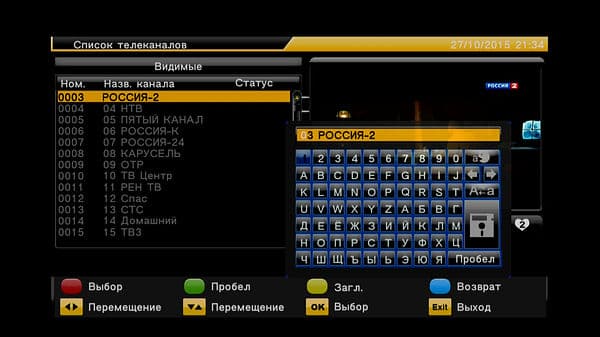

В редакторах доступны перемещение каналов, удаление, добавление в пользовательский список и переименование. Реализована экранная клавиатура.

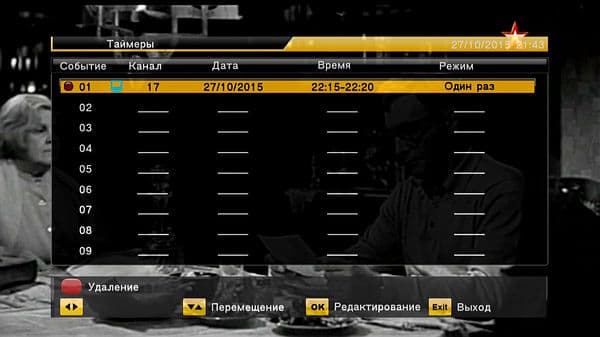

Из расписания возможен переход в планировщик.

Задание может быть запланировано однократно, еженедельно, в рабочие или выходные дни и ежедневно; поддерживаются как запись, так и просмотр.


Во время тестирования ресивер корректно выводился из режима ожидания и переходил обратно по завершении активного задания за исключением одного раза.

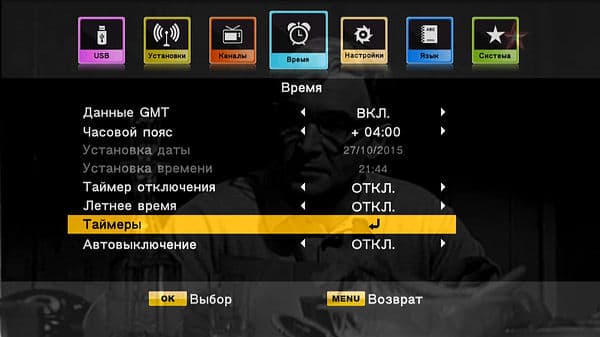

Стандарт DVB-T2 поддерживает передачу времени, в соответствующем разделе можно выбрать часовой пояс, регион, настроить таймер отключения (15, 30, 45, 60, 90, 120 минут), переход на летнее время и автоматическое выключение (от 1 до 5 часов с интервалом в 1 час). Возможна установка времени вручную.

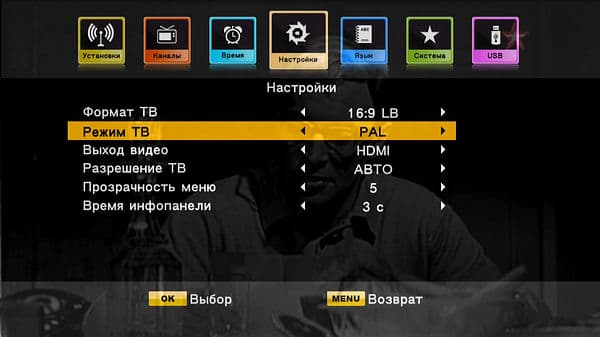

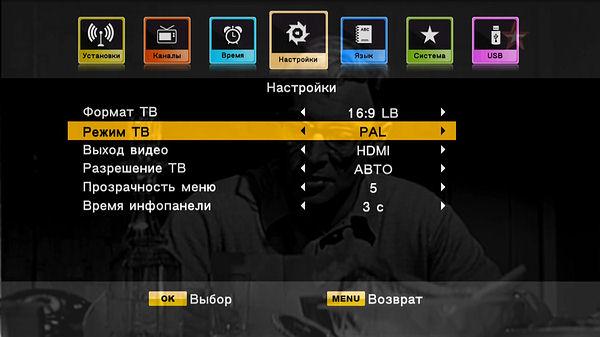

Раздел «Настройки» позволяет выбрать формат экрана (в тестовых условиях наилучших результатов удалось добиться при 16:9 LB), режим ТВ (автоматическое определение, PAL, NTSC), разрешение, прозрачность меню и время информационной панели вплоть до полного отключения в актуальных версиях прошивки. При цифровом подключении поддерживаются режимы только с 50 (PAL) и 60 (NTSC) кадрами в секунду.

Напомним о возможности переключения соотношения сторон кнопкой Aspect на пульте, отсутствие которой отмечалось как неудобство у предыдущих моделей.

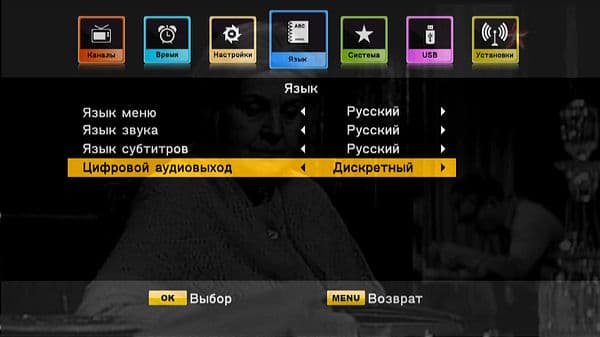

В разделе языковых настроек можно выбрать языки меню, звука и субтитров, здесь же выбирается режим цифрового аудиовыхода — дискретный (PCM) или транзит (bitstream).

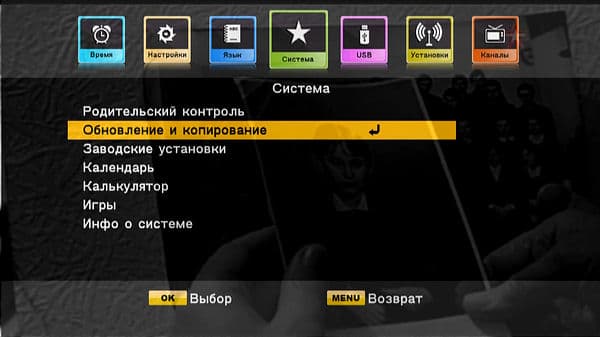

Раздел «Система» позволяет активировать родительский контроль с блокировкой не только каналов, но и доступа к настройкам, обновить программное обеспечение с сохранением текущей версии и настроек на подключенный накопитель (!) и возможностью эфирного обновления (на территории РФ не поддерживается), восстановить заводские настройки. Здесь же находятся календарь, калькулятор и запуск одной из трех предустановленных игр («Нарды», «Боксмэн», «Тетрис») поверх изображения.

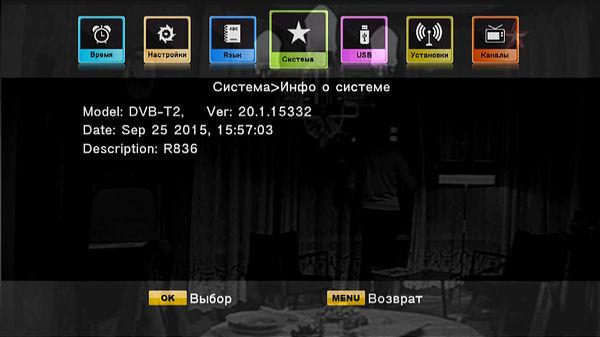

Информация об используемой при тестировании прошивке представлена ниже.

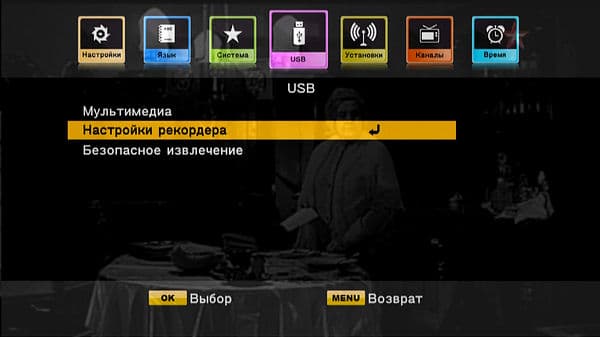

Раздел «USB» позволяет перейти к проигрывателю и настроить параметры записи и режима отложенного просмотра; поддерживается безопасное извлечение накопителя.

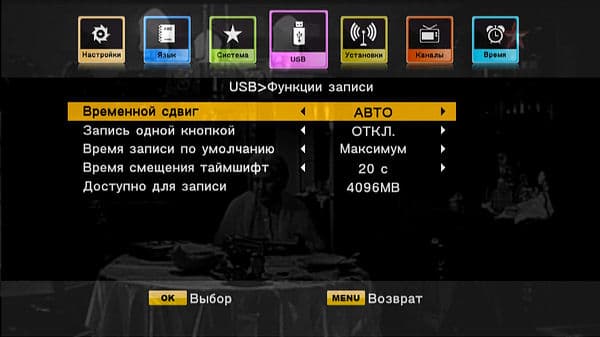

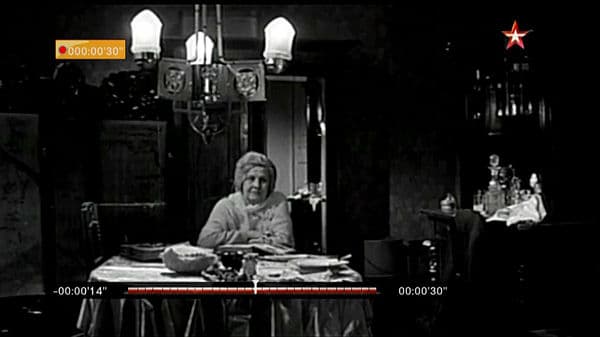

Параметры записи включают в себя настройки режима отложенного просмотра Timeshift (отключен, авто, пауза, время смещения 10, 20 и 30 секунд), включение записи одной кнопкой (при отключении можно выбрать интервал записи от 15 минут до 24 часов, возможна запись до заполнения накопителя) и отображение доступного для записи места.

Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. При тестировании обнаружилась отсутствовавшая у Openbox T2-02 HD mini и Openbox T2-02M нестабильность работы Openbox T2-04 IR с жестким диском Seagate Expansion Portable STBX2000401 емкостью 2 TB, также вызвавшим затруднения у Kaskad VA2206HD и связанная, похоже, с характеристиками питания разъема USB.

На подключенном накопителе создается папка MyRecord, для каждого записанного фрагмента создается собственная папка с датой и каналом в названии, запись осуществляется в формате TS, при этом создается служебный файл info.rcd.

В режиме ожидания питание на подключенный накопитель не подается.

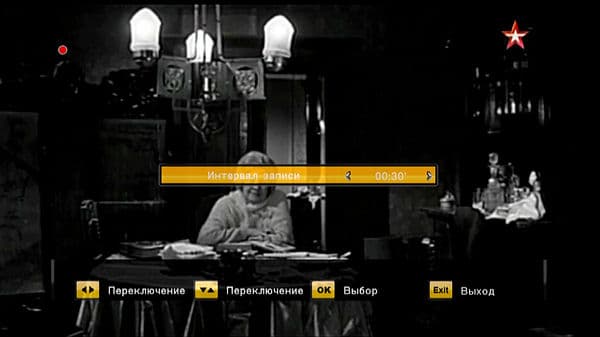

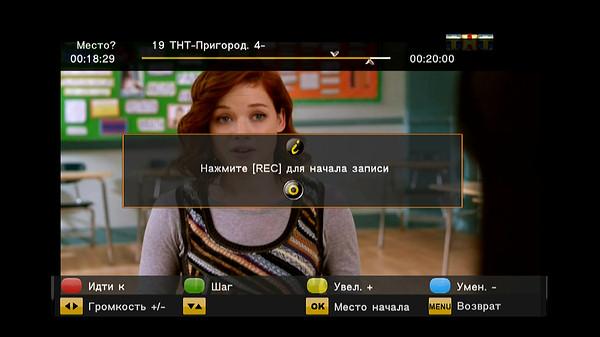

Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра начало записанного фрагмента совпадает с моментом активации функции Timeshift.

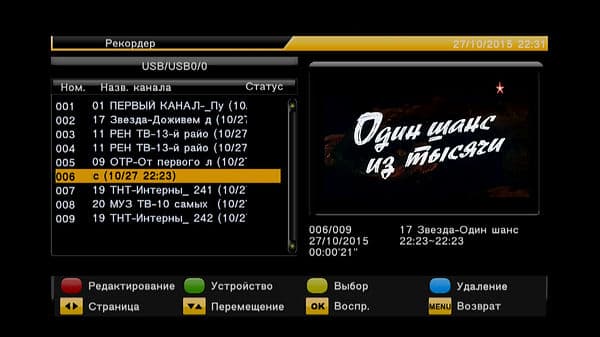

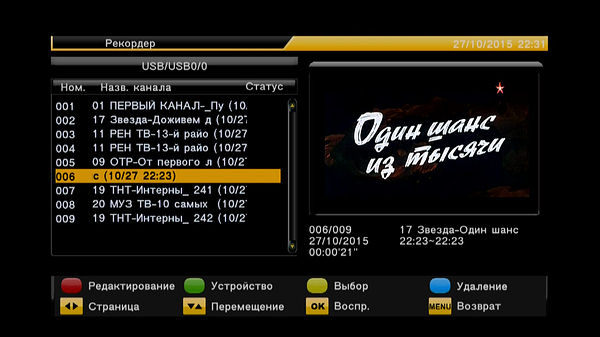

Записанные фрагменты можно переименовать и удалить.

Доступно редактирование (!) записанных файлов, для этого требуется отметить интервалы кнопкой OK и нажать кнопку записи.

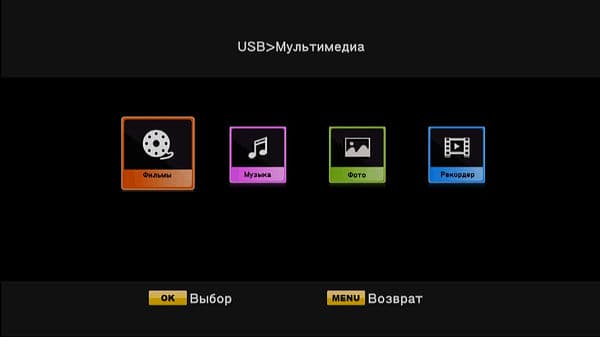

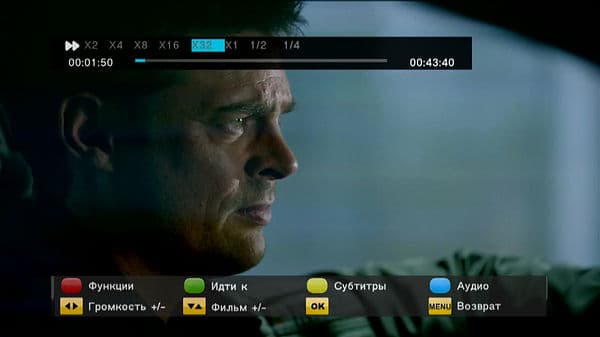

Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.

В зависимости от скорости работы с накопителем процесс может оказаться продолжительным, однако такую возможность следует всячески приветствовать.

Во время тестирования ресивер смог воспроизвести все файлы наиболее распространенных форматов, не возникло затруднений и с отдельными файлами субтитров, для которых можно настроить не только размер (средний, большой, маленький), цвет текста (белый, черный, красный, синий, зеленый, желтый) и цвет фона (прозрачный, серый, желтый, белый), но и кодировку с расположением.

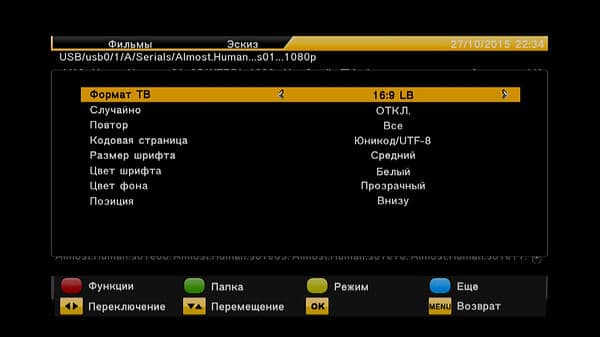

Для корректного отображения некоторых широкоформатных видеоматериалов в режиме воспроизведения может понадобиться переключение соотношения сторон в 16:9 Fit, реализованное на этот раз и посредством пульта ДУ.

Если добавить к этому поддержку Dolby Digital, запоминание позиции даже после отключения устройства и удобную реализацию перемотки, то, как и предыдущие модели, Openbox T2-04 IR можно рекомендовать для использования в качестве проигрывателя.

Напомним, что устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.

Качество

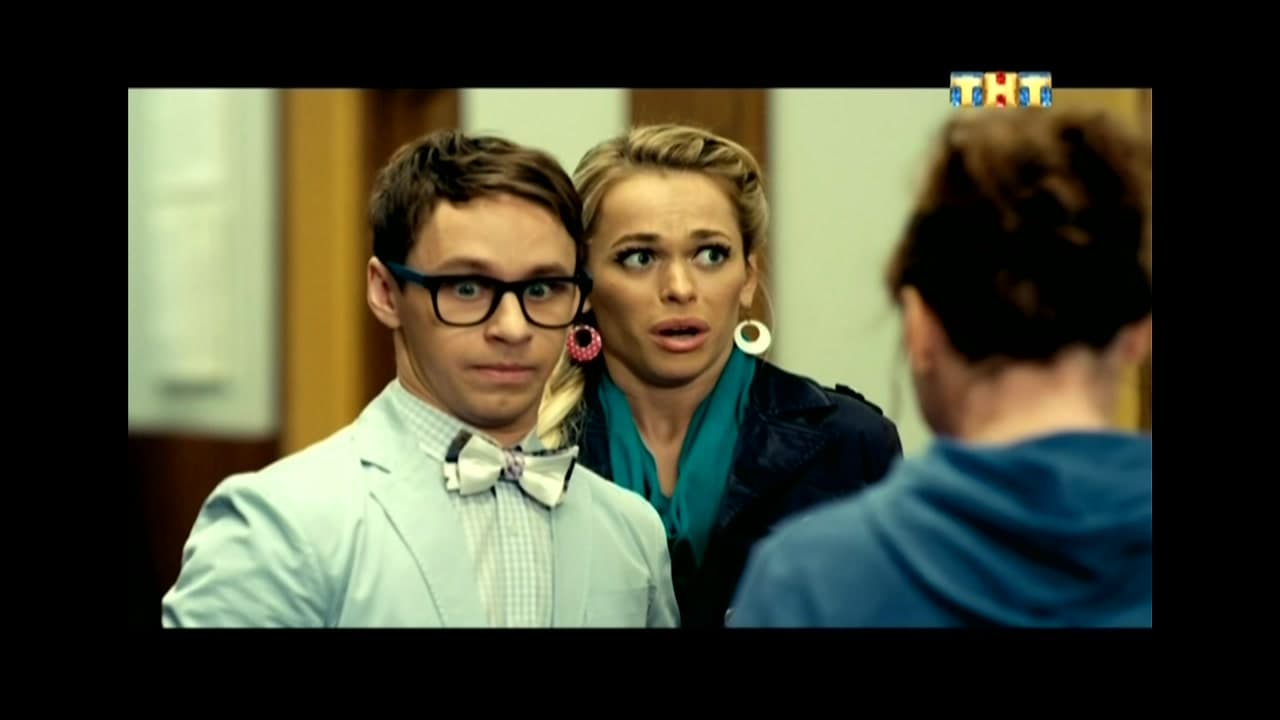

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

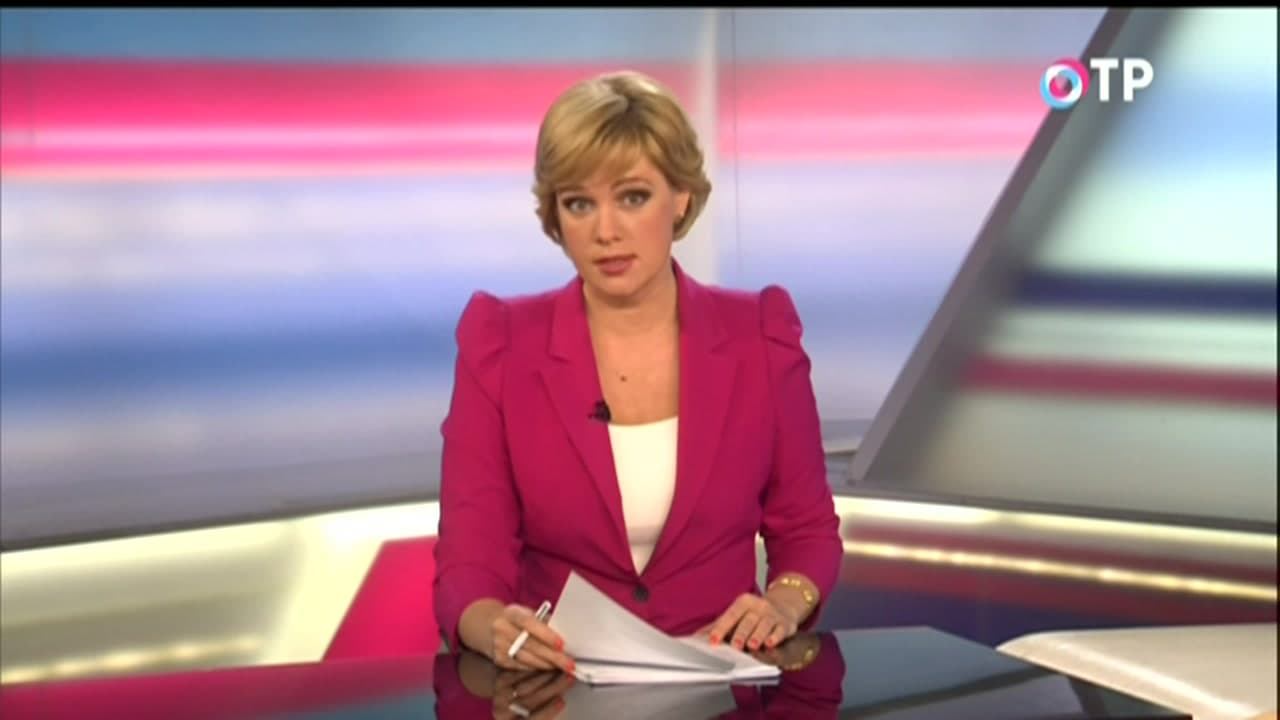

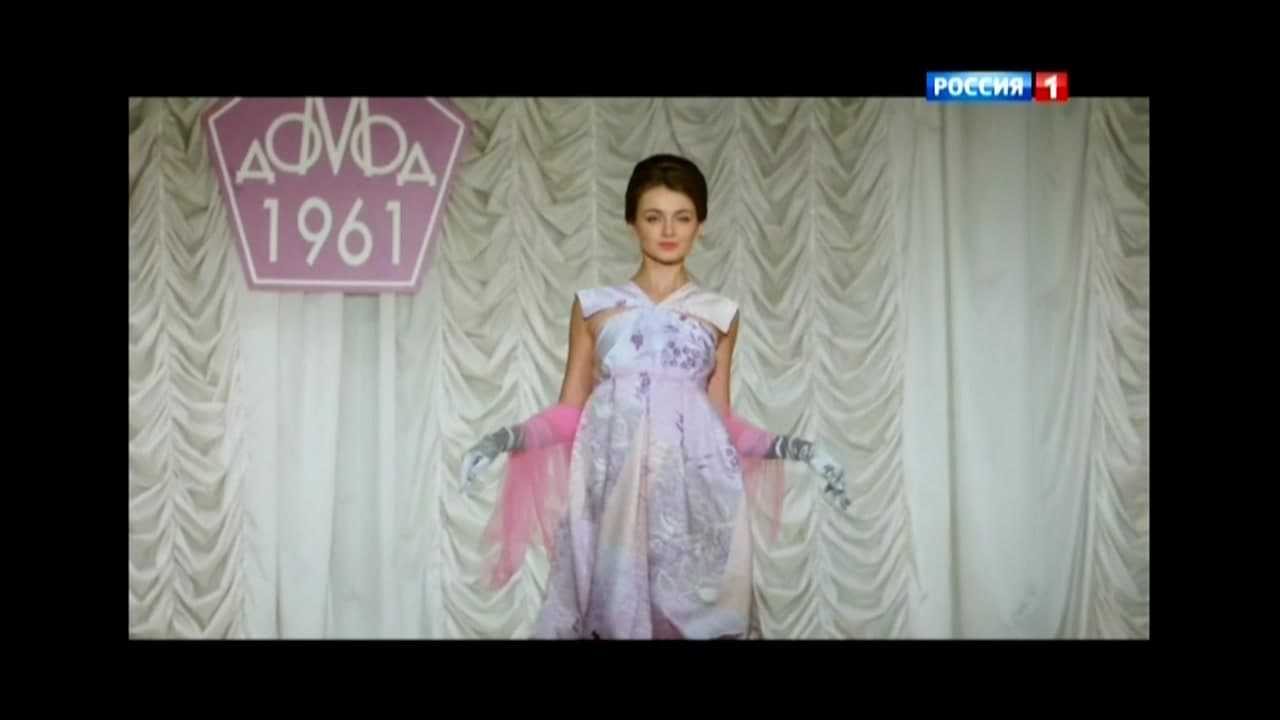

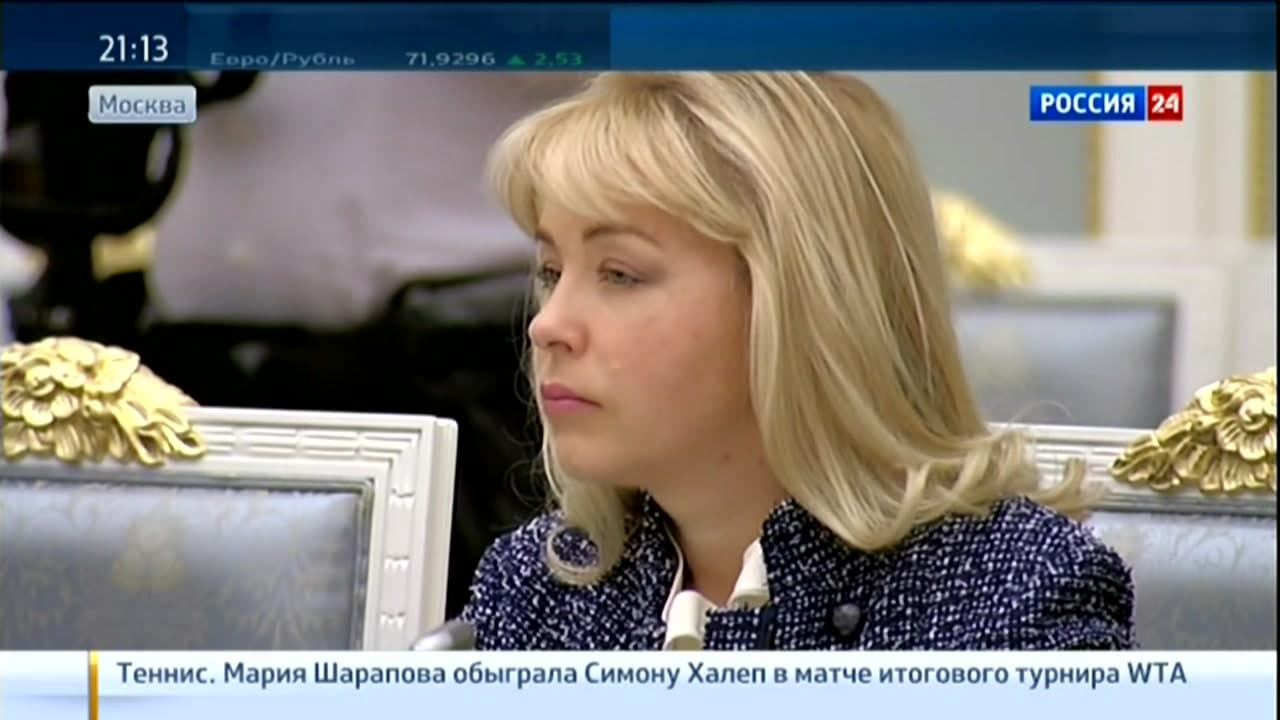

HDMI

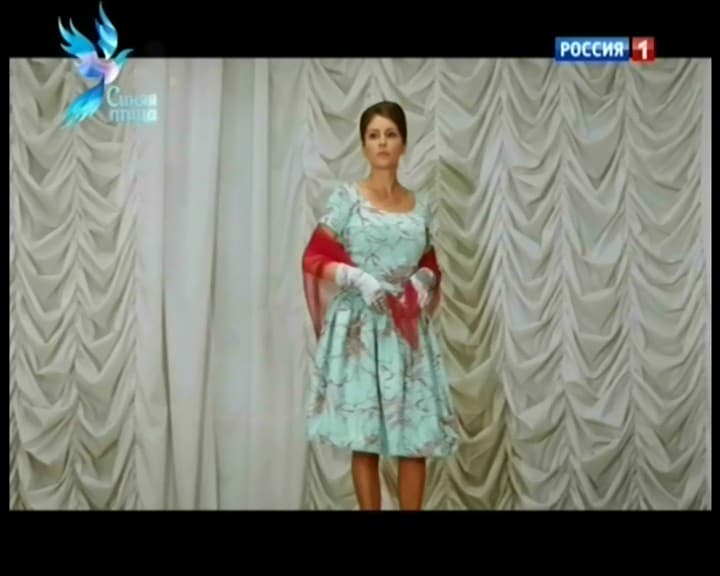

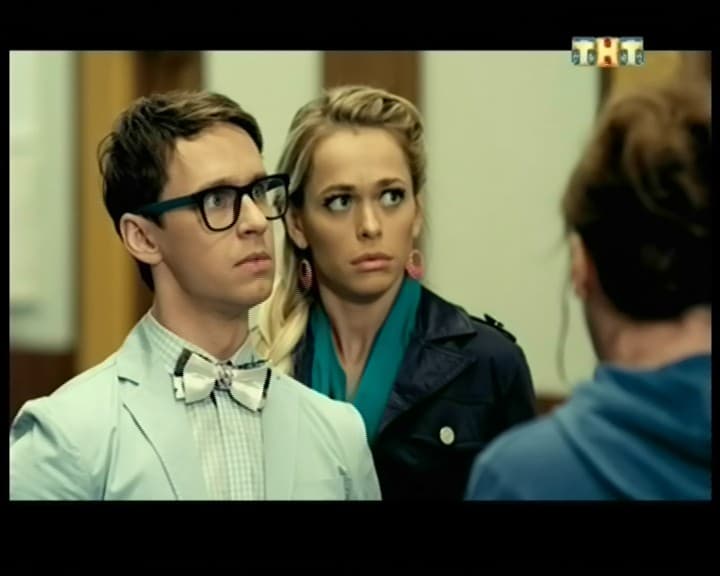

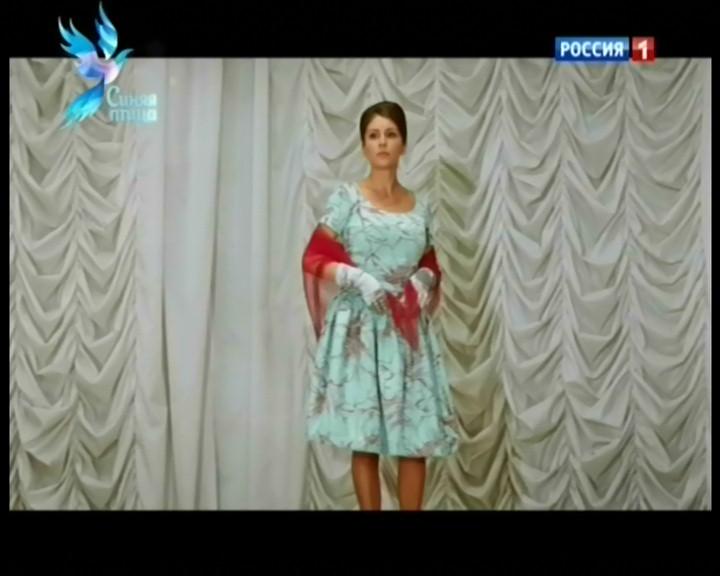

Композитный выход

Записанные фрагменты можно скачать по ссылкам: фрагмент 1, фрагмент 2.

Ресивер обеспечивает хорошее качество приема цифровых каналов, смена платформы позволила уменьшить время переключения до 1 секунды между каналами в пределах одного PLP и до 2 секунд между каналами в разных PLP, разница воспринимается субъективно незаметной.

Вызывает недоумение время запуска: после 10 секунд у World Vision T38 с чипом той же серии 16 секунд вместо 18 у предыдущих моделей выглядят, прямо скажем, странно.

Нагрев устройства при работе можно охарактеризовать как умеренный, однако позаботиться о циркуляции воздуха в нижней части устройства не помешает.

Традиционно хотелось бы отметить поддержку обновлений прошивки на основании обратной связи с пользователями и список изменений, среди которых встречаются такие, как включение ресивера при отключении питания для синхронизации времени с последующим выключением (!) или режим для неопытных пользователей, при случайном сбросе настроек или установке неподдерживаемого телевизором разрешения позволяющий нажатием и удержанием в течение 10 секунд кнопки питания активировать автоматический сброс настроек, поиск каналов и переход устройства в режим ожидания. Подробности можно найти в соответствующей теме нашего форума вместе с обсуждением.

Выводы

Плюсы

  • корректная работа с M-PLP;
  • хорошее качество приема;
  • быстрое переключение каналов;
  • компактность с возможностью скрытной установки;
  • выносной дисплей с ИК-датчиком;
  • внешний блок питания;
  • поддержка энергосберегающего режима для запланированных заданий;
  • поддержка Dolby Digital;
  • функциональная прошивка;
  • программная поддержка.

Минусы

  • относительно долгое время включения;
  • маркий пластик корпуса;

Openbox T2-04 IR является достойным преемником Openbox T2-02 HD mini, добавляя к компактности и хорошей программной поддержке со стороны непосредственного производителя обновленную платформу, позволившую оптимизировать поиск и уменьшить время переключения каналов. При этом производитель позаботился и о повышении удобства использования пульта ДУ, а поддержка декодирования Dolby Digital в сочетании с программными возможностями обеспечивает комфортное использование устройства в качестве проигрывателя.

Не совсем понятным на этом фоне выглядит оставшееся практически без изменений время запуска, однако это вряд ли можно считать существенным недостатком.



Устройство предоставлено на тестирование производителем
