LCD-монитор NEC LCD2180UX


Это первый LCD-монитор с большой диагональю, который тестируется в новом цикле и по новой методике. Данная модель была выбрана неслучайно: помимо всего того, что стоит за именем NEC в области «мониторизации мира», в 2180UX используется матрица S-IPS, признаваемая по сумме параметров лучшей на сегодняшний день. Однако насколько хороша она в диагонали более 21″? Вот это и предстояло выяснить.

Методика

Тест состоит из трех частей:
  • знакомство с поставкой
  • субъективная оценка путем попытки выполнения обычной работы
  • проведение объективных замеров и тестов на базе программно-аппаратного комплекса iXBT (описание методики)

Знакомство

Большая тяжелая коробка скрывала в себе большой и тяжелый монитор, а также два кабеля: DVI-D и DVI-A/D, последний из которых имеет с одной стороны коннектор D-Sub и встроенный преобразователь (что позволяет избежать наводок на аналоговый сигнал на протяжении всего кабеля); кабель питания; CD с пакетом NaviSet и печатную инструкцию.

В упаковке мы обнаружили огромный экран в классическом для последних моделей NEC угловатом корпусе с неожиданными круглыми кнопками на передней панели (в принципе, такая форма более характерна для моделей Mitsubishi).

На задней стенке целых три разъема — два под DVI (для DVI-A отдельный) и D-Sub. Этот двойной стандарт имеет фирменное название Ambix+. Убрать провода можно за подставку, используя прилагающуюся декоративную крышку.

Сбоку — выключатель питания.

Вся эта махина вполне легко регулируется по высоте и наклону, а заодно и придвигается к стене. При этом светлый корпус на светлом фоне стены немного скрадывает большой фронтальный размер панели.

Подключаем оба DVI-кабеля в DVI и D-Sub выходы видеокарты с соответствующим порядком подключения со стороны монитора. И тут уже совершенно неожиданно обнаруживаем сюрприз: панель может вращаться вокруг оси (pivot feature), позволяя увидеть полноформальный лист А3 (и даже более) на одном экране!

Очень интересно как все это проявится в реальной работе!

Стенд

Операционная система Windows XP Professional. Компьютер на базе CPU Intel P4 2,4 МГц, 512 МБ памяти, двухканальный контроллер Adaptec SCSI-160 со SCSI DVD-ROM Pioneer и жестким диском Fujitsu 36 ГБ 10kRPM. Видеокарта NVIDIA Geforce4 Ti-4400 с DVI и ТВ-входом. Звук — Microsoft Digital Sound System 80 (2.1), подключенная к Creative SB Live! 1024.

Рядом стоит откалиброванный 19″ ЭЛТ-монитор NEC MultiSync FP950, подключаемый для сравнения с тестируемыми моделями.

Субъективная оценка

Как обычно, монитор установлен и выступает в роли «рабочей лошадки» — на нем выполняются все обычные работы.

Настраиваем

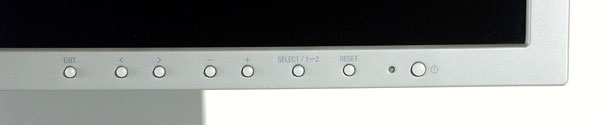

Включаем питание, срабатывает автокоррекция, а затем мы знакомимся с меню. На передней панели уже привычные кнопки:
  • Exit, для выхода из меню.
  • кнопки «влево» и «вправо» для выбора параметров в меню.
  • кнопки «+» и «-» для изменения значения выбранного параметра.
  • Select, для подтверждения выбора параметра.
  • Reset, для возвращения всех параметров в заводские значения.
Чтобы активизировать меню, достаточно нажать любую из кнопок навигации.

Сами кнопки срабатывают мягко, но четко. Расположенный справа индикатор включения неярок и не отвлекает.

Блок питания в 2180UX встроенный и бесшумный (при знакомстве с 1960NXi мы отмечали легкий свист, различимый в обстановке тишины).

Технические характеристики

Матрица21,3″ TFT S-IPS, точка 0,27мм
Яркость250 кд/м2
Контраст500:1
Время отклика20 мс
Углы обзора 176 град гор, 176 вертикально.
Рекомендуемый режим1600×1200@60 Гц

Эл.потребление52 Вт рабочее, 1 Вт в спящем режиме.
Вес8кг
Габаритные размерыШ/В/Г: 467см/39-50см×20см

Управлениес помощью меню через кнопки (8 шт) на панели, либо программно с помощью пакета NaviSet

Комплектацияруководство пользователя, кабель питания, сигнальные DVI-D/DVI-A кабели, CD

* — при минимальной опущенном или максимально поднятом (регулировка подставки) уровне экрана.

Сразу очевидно время отклика матрицы — это очень мало для S-IPS, судя по мониторам диагональю 19″. А также видно уменьшение размера точки на экране.

Смотрим

Устанавливаем в Windows родное разрешение 1600×1200@60 Гц, 16 млн цветов. В настройках драйверов NVIDIA сначала активизируем аналоговый выход и смотрим на картинку, которая казалось бы не вызывает нареканий. А потом быстро переключаемся на DVD-выход. Упс, есть разница — «чистый» DVI дает более четкую картинку (светлый фон вокруг темных букв становится как бы контрастнее).

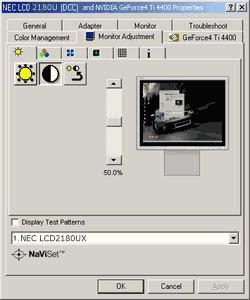

Сбрасываем все настройки до заводских, и устанавливаем режим sRGB (6500), обращая внимание на возможно поканальной настройки всей гаммы. Для удобства устанавливаем с CD пакет NaviSet, который позволяет управлять общими настройками монитора прямо внутри Windows, не прикасаясь к кнопкам на панели. Реализуется это стандартно — через закладки в настройках дисплея.

Углы обзора велики, особенно горизонтальные (технология XtraView+). Затемнение изображения наблюдается лишь при сильно боковом обзоре, хотя даже в этом случае картинка абсолютно понятна, и тексты полностью читаются.

Линейность картинки идеальна, при равномерной заливке фона пятен и засветок нет. Сначала смутило то, что вокруг окон почему-то прыгает яркость. Практически списав это на брак, в документации нашли описание этой технологии — AutoContrast. Правда применима она только при условии получения аналогового сигнала. Но от греха отключаем и окончательно переходим в «чистую цифру» — DVI-D.

Измеряя визуально углы обзора, мы, к сожалению, не могли не заметить настолько прогрессирует на большой диагонали проблема фиолетовой засветки черного фона. Увы, здесь она стоит во весь рост. И если на 19" это еще надо специально поискать, то тут практически всегда какая-то угловая черная часть изображения упрямо отливает сиренево-фиолетовым оттенком.

При этом наш любимый автомобильный фон выглядит совершенно естественно, а огромный размер создает эффект присутствия на месте съемки (хотя это конечно коллаж). Оранжевый цвет совершенно естественен и полутона все на месте.

На этом фоне скорость матрицы просто поражает — при перетаскивании окон шлейфов нет вообще. Поэтому видимо 20ms отклика близки к реальности.

И напоследок в нашей разминке посмотрим качество интерполяции на, скажем, разрешении 800×600. Господа, это уже не смешно. Это просто красиво :-)

Работаем

Загрузив в Word пару длинных документов, появляется ощущение, что глаза упираются в невидимые ограничители — им сложно быстро адаптироваться к такому размеру экрана и обилию информации, доступной единомоментно. Однако S-IPS снова порадовала скоростью — при листании и прокрутке текст сохраняет четкость. Эх, как этого недостает тотальному большинству мониторов меньших диагоналей!

Internet Explorer с радостью распахивает громадное окно, в которое помещается половина столичного Рунета. При этом все листается тоже быстро, хотя конечно, видно, что Geforce4400 работает на пределе своего 2D-движка — объем информации велик. Не для того придуманы 21″, не для серфинга по просторам Сети.

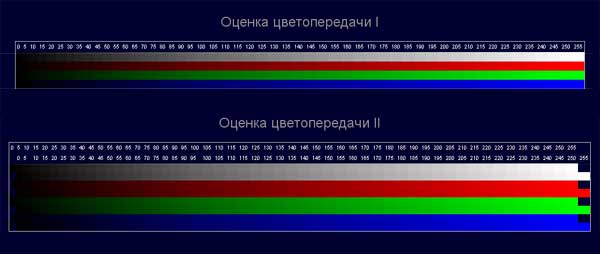

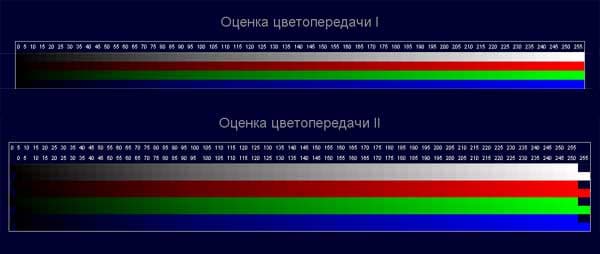

Для очистки совести, проверим цветопередачу на простом тесте со шкалой полутонов основных каналов:

Все в порядке (заодно спасибо технологии AccuColor, динамически подстраивающей поступающий видеосигнал).

Смотрим кино

Для оценки матрицы используем DVD-версии фильмов:

Desperado (Отчаянный)Основные планы темные (старая Америка: бары, дома), есть динамические сцены со стрельбой и драками.Версия Superbit высокого качества (уровень редких оригинальных дисков).
StarWars The Fanton Menace (Эпизод I)Сочетание компьютерной анимации и обычного кино. Очень динамичный эпизод с гонками, яркие фоны. Оригинальный диск.
DVD-версия ТВ-концерта группы «Парк Горького», ТВ-клипыКачество средне-телевизионное, очень сильное сжатие — малый поток. Отражает качество большинства «рыночных» дисков.Оригинальный диск.
Концерт Пола МаккартниКачество среднее, много полностью меняющих планов (зал консерватории).Оригинальный диск.

Для просмотра используется DVD-плеер NVIDIA NV-DVD 2.2, полный экран.

К сожалению, высокое разрешение уже не под силу данному компьютеру, поэтому видео будем смотреть не в полном экране, а чуть меньше. Хотя это никак не преуменьшает идеального воспроизведения батальных алкогольных сцен, а также полетов на далекой планете в Звездных Войнах. От ТВ отличить невозможно.

Но смотреть плохие диски я бы не рекомендовал — все артефакты стали большими и очень заметными. А очень быстрая матрица не пропускает их, поэтому комфорта мало. Все, переходим на качественное DVD!

Играем

Для проверки ощущения от игры традиционно используем Return to Castle Wolfenstein, эпизод 2, со сценами «на улице» и «внутри» небольших помещений. Все настройки видео — в максимум, кроме видеорежима. Используем 1280×1024, иначе видеокарта не сможет генерить более 30 кадров в секунду плавного процесса игры. Впрочем, это никак не скажется на свойствах матрицы, а вот интерполяция лишний раз покажет себя.

И она показала себя с лучшей стороны! При этом в динамике скорость вывода изображения просто не знает сравнений (кроме как с ЭЛТ). В общем-то, это та точка, когда можно смело сказать: «проблем с медленной матрицей больше нет!» (правда эстеты возвразят, а мы сделаем вид, что им поверили).

Итоги

На данный момент картина получается понятной — помимо проблемы с черным цветом все остальное не просто хорошо, а изумительно. Остается проверить все холодной и расчетливой аппаратурой.

Объективное тестирование

Как всегда, пришло время прогнать монитор через специально разработанный программно-аппаратный стенд.

Оценка скорости матрицы

Cнова сбрасываем настройки яркости-контрастности до заводских и замеряем скорость отклика матрицы. И чудо снова состоялось — действительно, суммарное время отклика не превышает 20 мс. Это рекорд за пока еще недолгую работу нашей лаборатории. Большинство LCD-мониторов, с которыми мы имели дело, показывали только время включения более 20 мс!

При уменьшении яркость время отклика растет, достигая «среднерыночного». А при увеличении контраста до уровня, когда полутона еще не начинают исчезать, падает до показателей 19″ S-IPS.

Итак, данные:

Яркость (%)Контраст (%)Скорость вкл. (mc)Скорость выкл. (mc)Полный цикл (mc)
100*5010.59.219.7
755014.813.328.1
757514.510.124.6

* — заводские настройки.

[Обновление: к сожалению, между временем написания обзора и публикацией иногда может пройти продолжительное время, в течение которого методика тестирования может расшириться или измениться. В данном случае на момент публикации материала мы уже внедрили измерение скорости перехода в полутон и между полутонами, однако перемерять параметры 2180UX не представляется возможным. Несмотря на это, можно добавить, что визуально по данному параметру 2180UX показал себя также с лучшей стороны, что особенно заметно было на играх. Поэтому можно предварительно считать, что «рекорд», о котором упоминалось ранее, действительно возможен даже несмотря на то, что позднее в нашей лаборатории были мониторы с меньшим временем отклика матрицы в режиме 0-100-0% яркости.
Мы вернемся к мониторам 21-22″ позднее в этом году и тогда попробуем снять показатели с 2180 по расширенной программе.
]

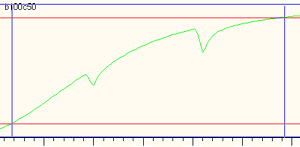

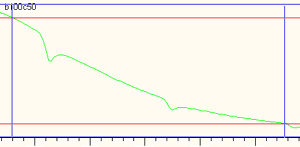

Яркость 100%, Контраст 50%

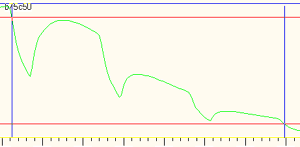

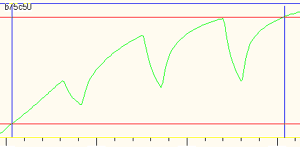

Яркость 50%, Контраст 50%

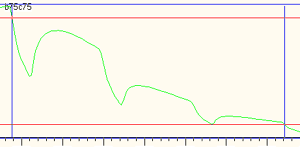

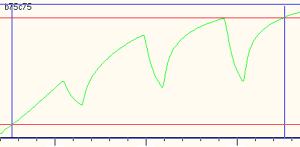

Яркость 75%, Контраст 75%

Оценка цветопередачи

Калибруем датчик Pantone, проводим замеры цветопередачи следующих настройках яркости и контраста:

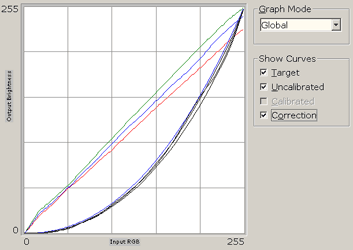

данные для заводских установок (яркость 100, контраст 50)

Все очень похоже на правду, но все же снова яркость не дотягивает до паспортной, хотя увеличение контраста и чуть поднимает абсолютные показатели.

Напоследок измерим цветовую температуру в трех точках шкалы серого (К):

 50%75%100%
яркость 100, контраст 50 (заводские) 594059205830
яркость 75, контраст 50 605059705870

Сутя по приведенной температуре — яркости все же слегка не хватает!

Выводы

NEC LCD2180UX оказался самым быстрым и мощным по настройкам монитором из прошедших через наши руки. Гибкие возможности подключения, правильная цветопередача полутонов, простое меню, качественное исполнение и удобная настройка — все это показывало высокий уровень изделия. Но с черным цветом что-то надо делать. Уже пора!

Плюсы:

  • два DVI-входа.
  • очень быстрая матрица S-IPS.
  • очень качественная цветопередача.
  • стабильный корпус c регулировкой по высоте.
  • удобное меню, качественная работа автонастройки.

Минусы:

  • фиолетовый завал черного цвета практически при любой посадке не дает о себе забыть.
  • немного не хватает предельной яркости.

Очень хороший монитор с единственным минусом, который для кого-то может стать преградой. Особенно при взгляде на ценник.



Монитор предоставлен на тестирование
компанией DISTI
