Автономный TV-тюнер Leadtek WinFast TV Pro II — сюрприз для владельцев CRT мониторов

Мы пойдём другим путём.
Приписывается одному революционеру

Предстоящее появление в российской продаже Compro VideoMate V550 позволяет более оптимистично отнестись к ситуации, сложившейся на отечественном рынке автономных компьютерных TV-тюнеров. Тем не менее, всего одна конкурирующая с дуэтом AVerTV Box 7 Live/AVerTV Box 9 от AVerMedia Technologies Inc. модель, вряд ли, способна радикально изменить соотношение сил. Для того чтобы говорить о каком-либо насыщении рынка, необходимо присутствие других производителей. Продукцию Kworld Computer Co., Ltd., Greenwood, AG Neovo в настоящее время распространённой назвать нельзя, однако никто не мешает попробовать свои силы на этом поприще кому-то ещё.

Тюнеры, выпускаемые тайваньской компанией Leadtek Research Inc., являются частыми гостями раздела. Не стала исключением и последняя разработка, предоставляющая возможность просмотра телевизионных программ на мониторе без участия компьютера. «Двойка» в названии объясняется существованием первой модели, к сожалению, так и не добравшейся до нашей лаборатории.

Список обзоров актуальных на сегодняшний день моделей автономных TV-тюнеров, в той или иной степени представленных на российском рынке:

Комплект поставки

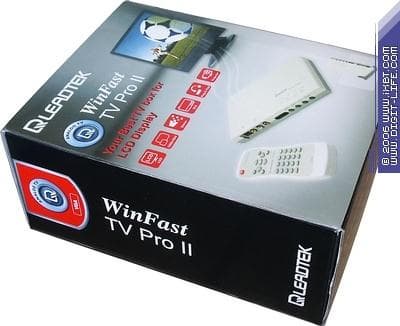

С новым оформлением упаковок мультимедийной продукции мы уже сталкивались при тестировании WinFast DTV2000 H. Отличается только цветовая гамма — чёрно-красная вместо чёрно-зелёной. Компактностью коробка обязана большей по сравнению с привычными габаритами высоте и плотной укладке содержимого «в два этажа».

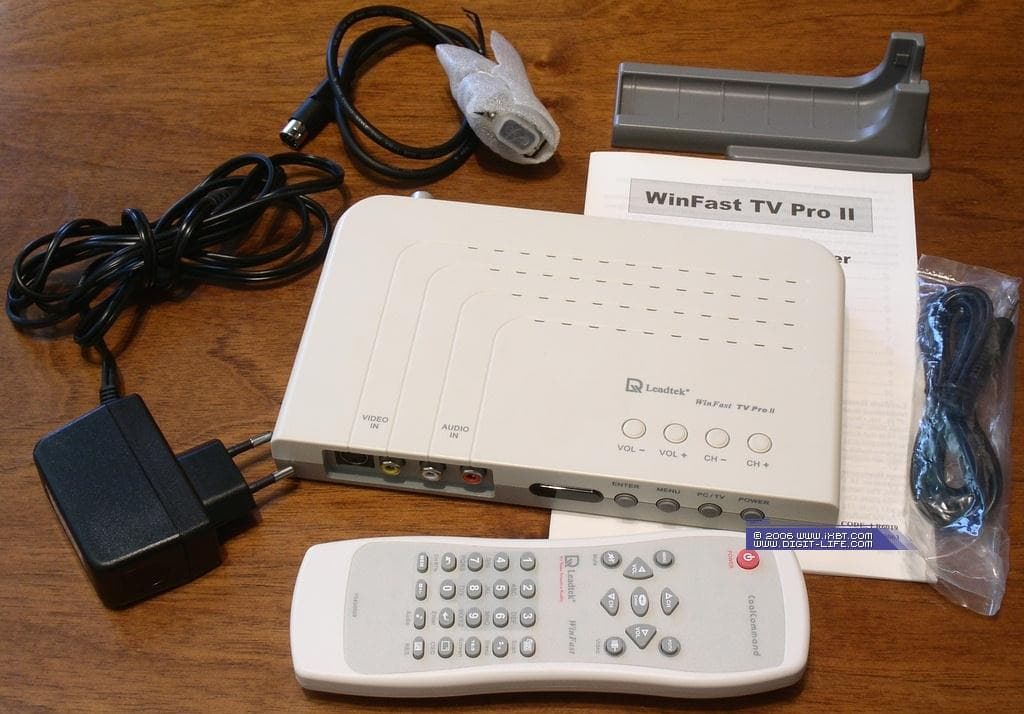

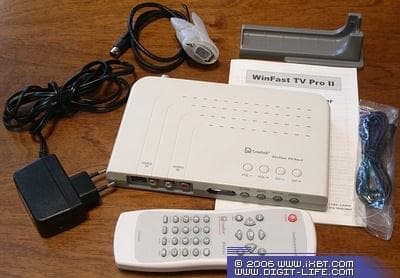

Комплект поставки традиционен для устройств этого класса:

  • Тюнер
  • Подставка для тюнера
  • Пульт ДУ
  • Кабель miniDIN 9-pin — VGA
  • Кабель mini-jack — mini-jack 3,5 мм для подключения к линейному входу звуковой карты
  • Импульсный блок питания 5V, 2A
  • Руководство пользователя на русском языке

Конструкция и спецификации

Спецификации WinFast TV Pro II::

  • Поддерживаемые разрешения и частоты обновления: 640×480 (60/75 Гц), 800×600 (60/75/85 Гц), 1024×768 (60/75/85 Гц), 1280×1024 (60 Гц)
  • Прогрессивная развёртка
  • Enhanced 3D motion adaptive de-interlacing
  • Поддержка соотношений сторон 16:9 и 4:3
  • Поддержка PAL-BG, PAL-DK, PAL-I, SECAM-BG, SECAM-DK (для европейской версии)
  • Поддержка декодирования NICAM Stereo
  • Автоматический поиск каналов
  • Сортировка каналов
  • Пользовательский список каналов
  • Настройка яркости, контраста, оттенка и насыщенности
  • Таймер автоматического выключения
  • Многоязычное экранное меню
  • Полнофункциональный пульт ДУ
  • Размеры тюнера 206×125×26 мм
  • Размеры тюнера с подставкой 212×125×59 мм

Обращает на себя внимание до этого не встречавшаяся нам поддержка 85 Гц (!), позволяющая комфортно использовать тюнер с CRT мониторами.

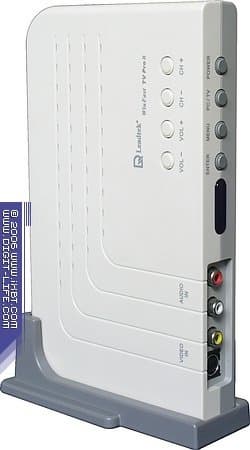

Внешний вид тюнера действует умиротворяющее, чему способствуют нейтральное цветовое исполнение в оттенках серого, достаточно контрастное для выделения надписей, и отсутствие острых углов, лишённое броской округлости конкурента от Compro Technology. Индикация также не выбивается из общей концепции, неяркий красный светодиод вызывает ассоциации в бытовой техникой. Приятный дизайн, одним словом. Хотя, к рекордсменам в области миниатюризации размеров и веса WinFast TV Pro II отнести нельзя, по этому параметру тюнер находится ближе к Neovo TV-02. Впрочем, это имеет и положительный момент в виде хорошей устойчивости как при горизонтальной, так и при вертикальной установке.

Управление тюнером возможно при помощи симметрично расположенных кнопок на передней и верхней панелях. Кнопки регулировки громкости и переключения каналов также используются для навигации по меню.

Коммутационного велосипеда разработчики изобретать не стали. На передней панели находятся S-Video, композитный вход и 2 RCA аудиоразъёма.

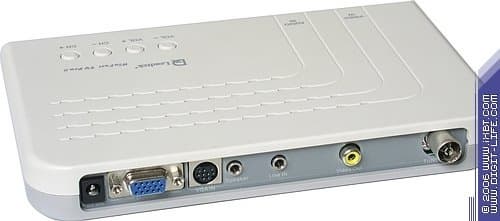

На задней панели расположены разъём для подключения блока питания, выходной VGA-разъем, разъём для подключения к видеокарте miniDIN 9-pin, линейный аудиовыход, аудиовход (оба mini-jack 3,5 мм), композитный видеовыход (!) и гнездо для подключения антенны.

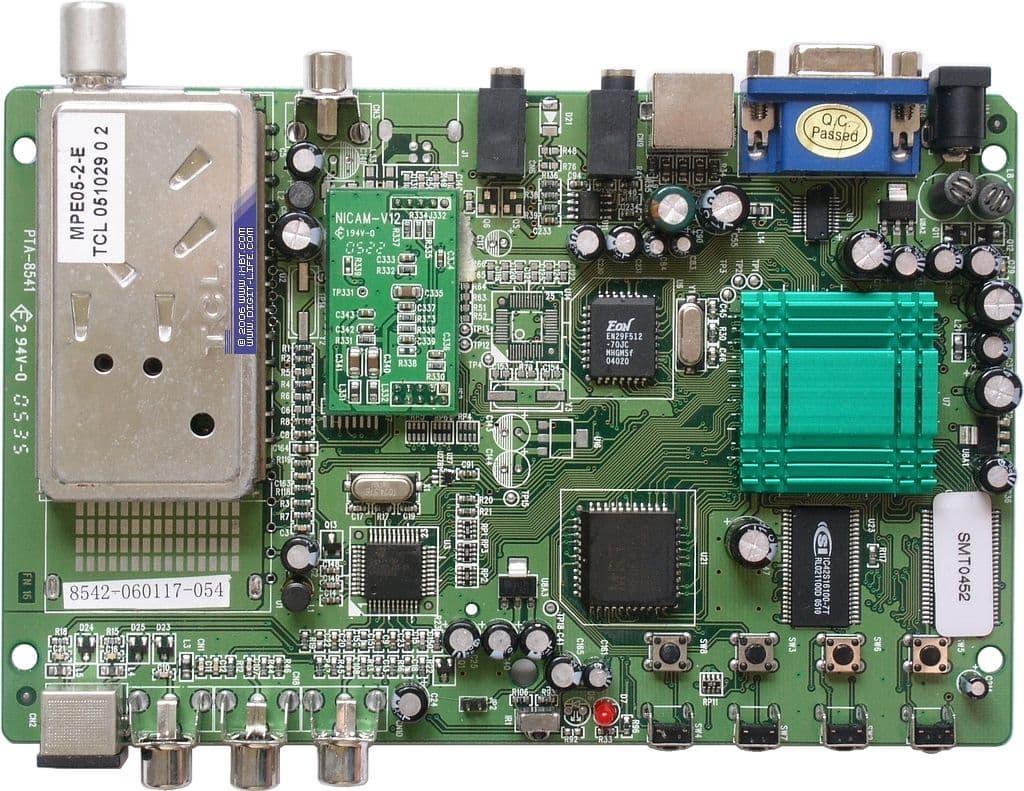

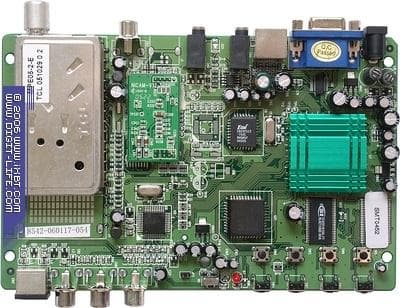

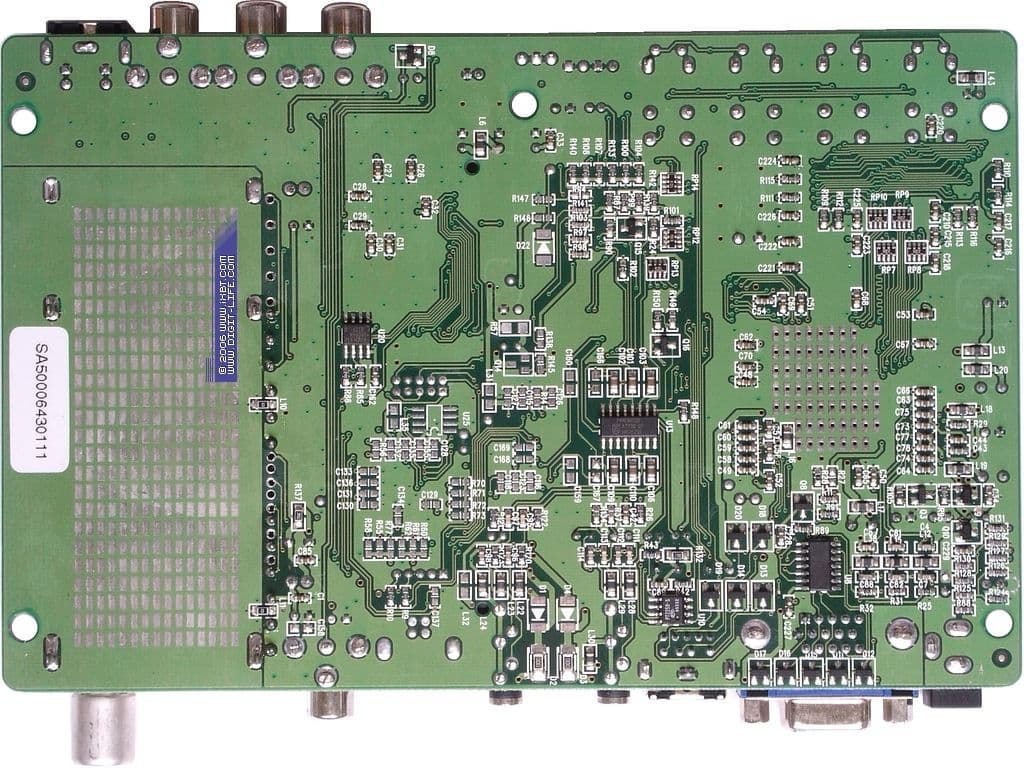

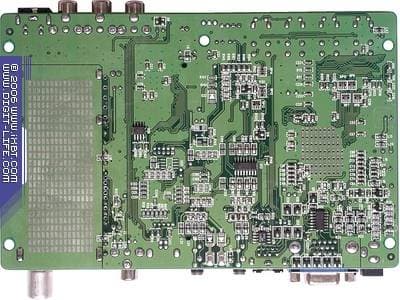

Несмотря на размещение элементов на обеих сторонах платы, основные микросхемы сосредоточены на одной стороне с ВЧ-блоком.

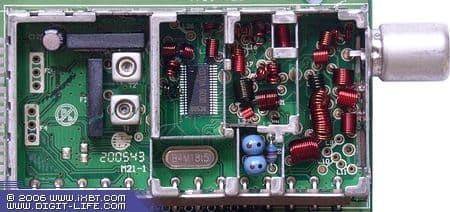

WinFast TV Pro II стал первым попавшим к нам автономным тюнером, оснащённым селектором TCL MPE05 от Huizhou TCL King High Frenquency Electronic Co, выполненным в форм-факторе Mk3. Можно заметить, что дизайн PCB также позволяет использовать приёмники формата Mk2.

Радиатор скрывает видеопроцессор AL260C от AverLogic Technologies, Inc. Несмотря на некоторую схожесть названий, эта компания, основанная в 1996 году, не имеет отношения к AVerMedia Technologies.

Для аналогово-цифрового преобразования служит 9-битный АЦП SAA7113H производства Philips Semiconductors.

Демодулятор/аудиодекодер Philips TDA9874AH, расположенный на дочерней плате (!), отвечает за декодирование стереозвука.

Для управления тюнером используется микроконтроллер MRT M80641-3.

Кроме того, на плате можно найти модуль флэш-памяти EN29F512 (512 Кбит, 5В) от Eon Silicon Solution, Inc.

и модуль SDR-памяти ёмкостью 16 МБ от Integrated Circuit Solution Inc.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарта HIS ATI RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG
При тестировании использовался монитор Samsung SyncMaster 797DF (CRT).

Список эфирных каналов при тестировании

Настройка

Экранное меню относится к разряду псевдографических, что способствует малому времени задержки при переходе между пунктами. Оригинальна реализация — меню содержит 14 (!) разделов, иконки которых расположены в два ряда, при одноуровневой структуре. Несмотря на первоначальные опасения, неудобства в использовании такая схема не вызывает. Возможно, помогает её схожесть с организацией меню достаточно большого количества мониторов. При первом обращении к меню при каждом включении тюнера почему-то вызывается не ожидаемый первый пункт, а предложение сбросить настройки. Иначе как перестраховкой такой подход назвать не получается.

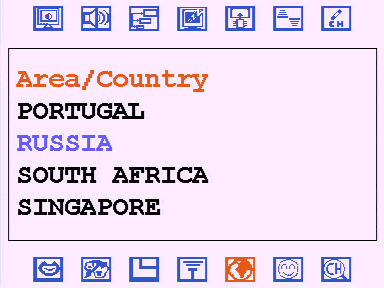

Логика расположения пунктов меню не оставляет шансов последовательному описанию. Так что, начать придётся с 12 по счёту (или 5 в нижнем ряду, кому как больше нравится), в котором находится выбор региона.

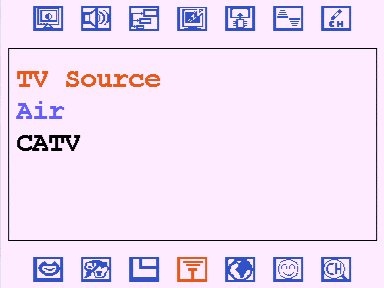

Перед ним можно найти выбор диапазона (антенный/кабельный).

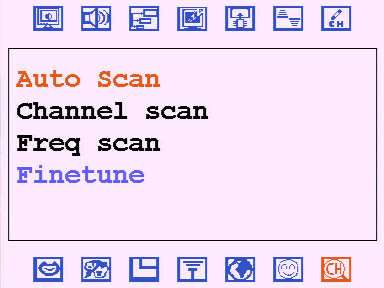

Непосредственно за настройку каналов отвечает последний раздел. Возможен поиск по списку каналов, по частоте и точная подстройка.

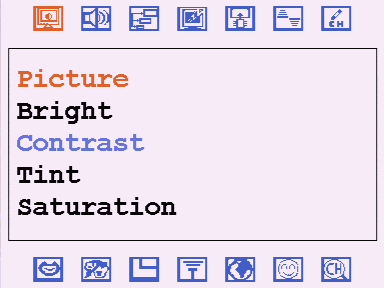

Настройки видеоизображения (яркость, контраст, оттенок, насыщенность) применяются ко всем каналам одновременно. Предустановленные профили отсутствуют.

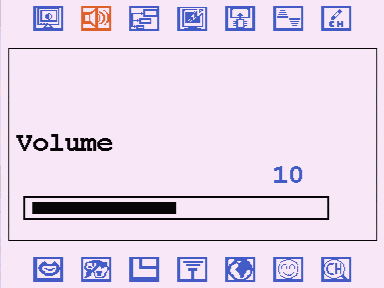

Отдельный раздел отвечает исключительно за регулировку громкости.

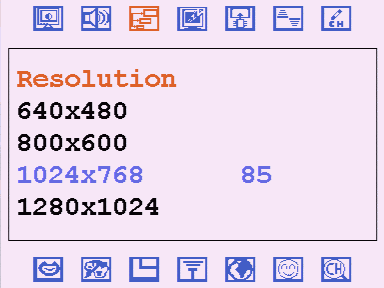

Следующим пунктом идёт настройка разрешения (выбирается кнопками «вверх»/«вниз») и частоты («вправо»/«влево»).

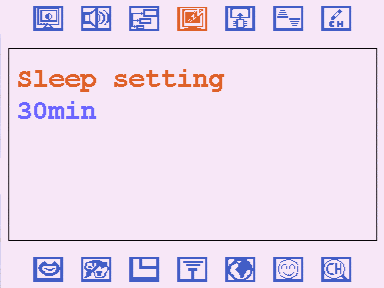

Сразу после выбора разрешения можно попасть в раздел настройки таймера отключения (10, 30, 60, 90, отключен).

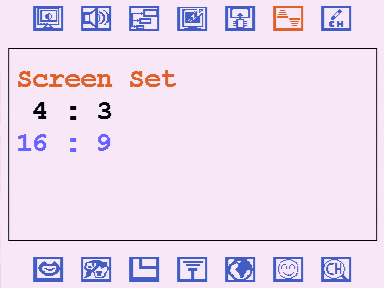

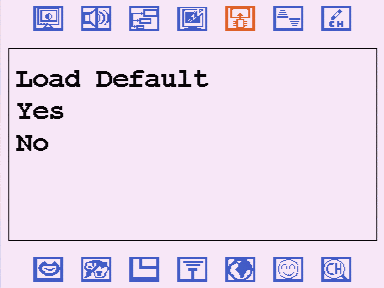

Пропуская раздел, отвечающий за сброс настроек, попадаем в меню выбора соотношения сторон. В полном соответствии с заявленными возможностями, доступны 4:3 и набирающее актуальность в связи с распространением широкоформатных дисплеев 16:9.

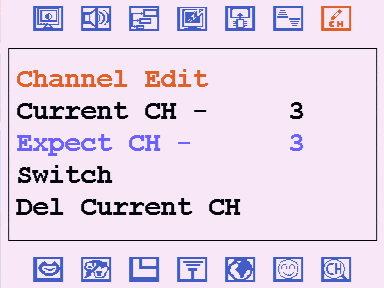

Последний раздел в верхнем ряду отвечает за сортировку и удаление каналов.

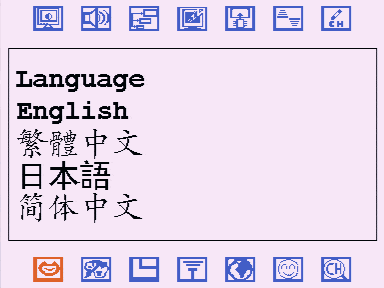

Нижний ряд начинается с выбора языка. Кроме трёх азиатских, поддерживаются английский, французский, немецкий, испанский. Русский вариант отсутствует.

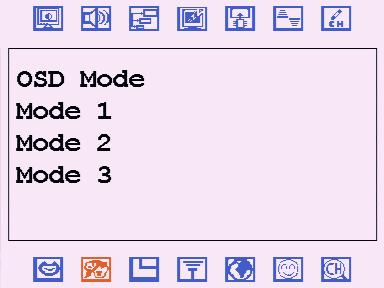

Доступны три варианта прозрачности экранного меню

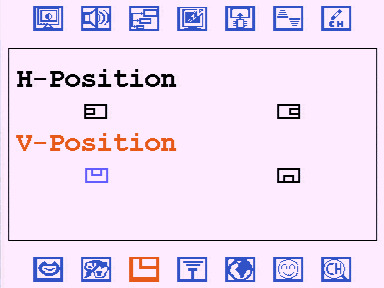

и настройка размещения меню на экране, вынесенная в отдельный пункт.

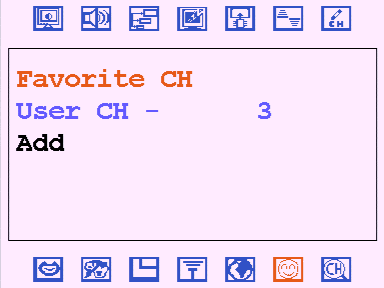

Предпоследний пункт отвечает за добавление каналов в пользовательский список.

Качество

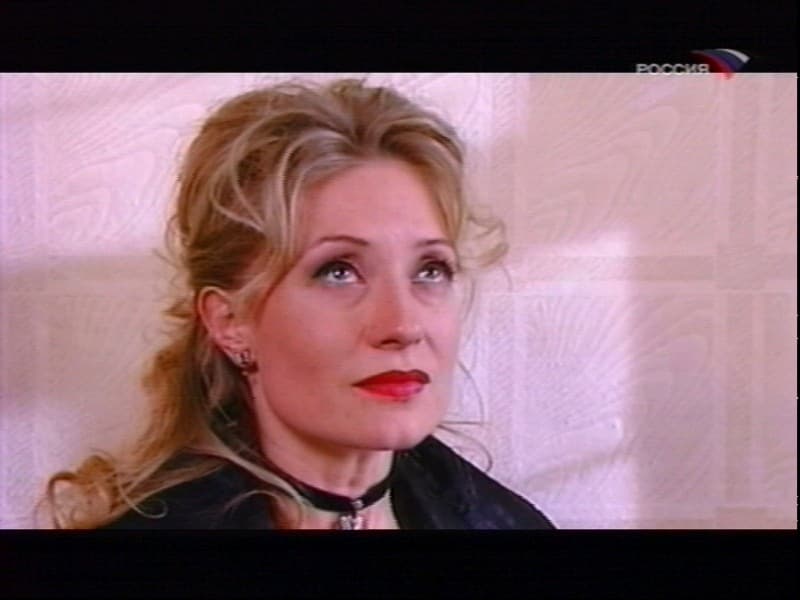

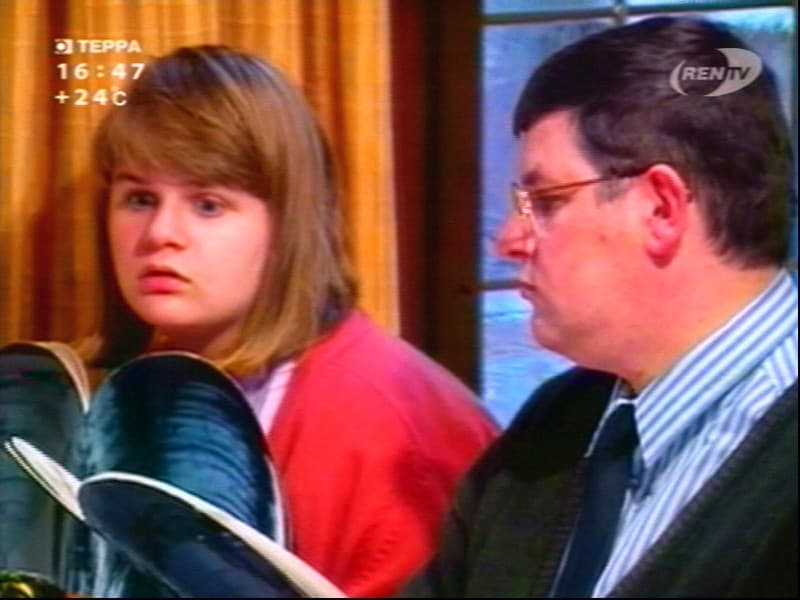

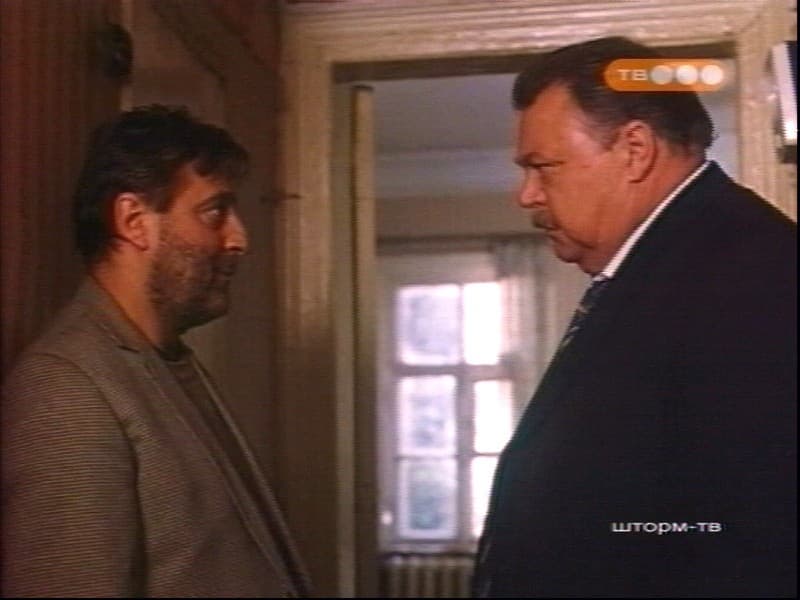

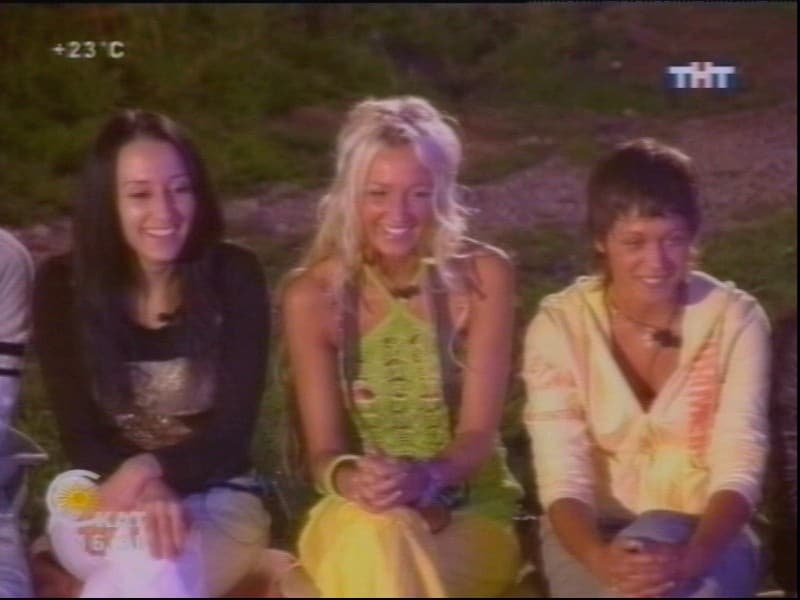

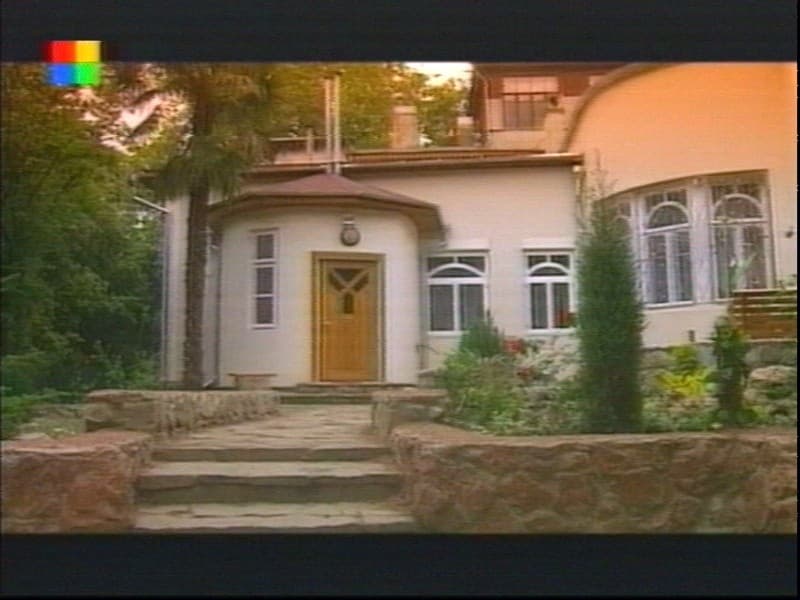

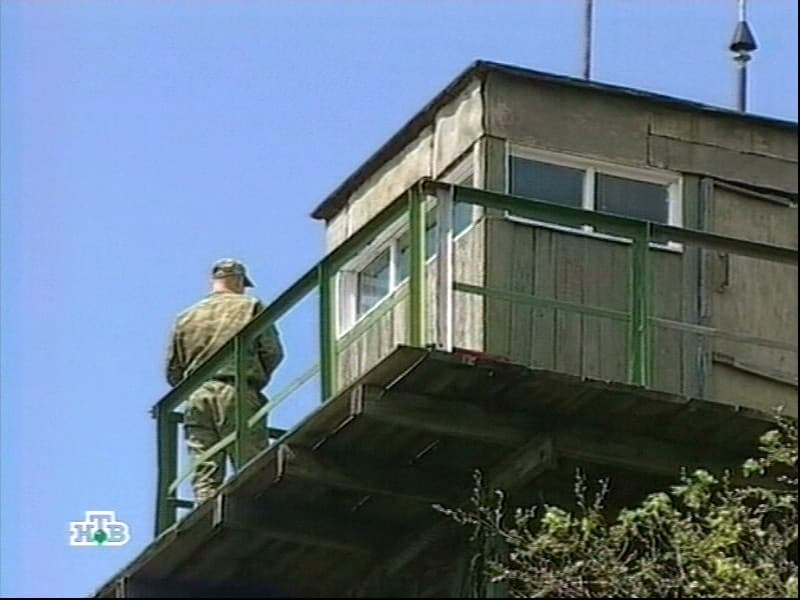

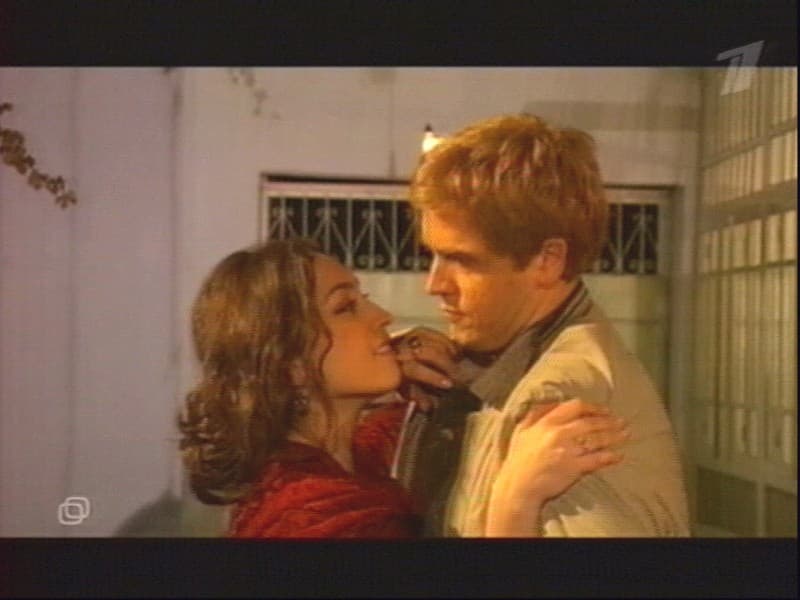

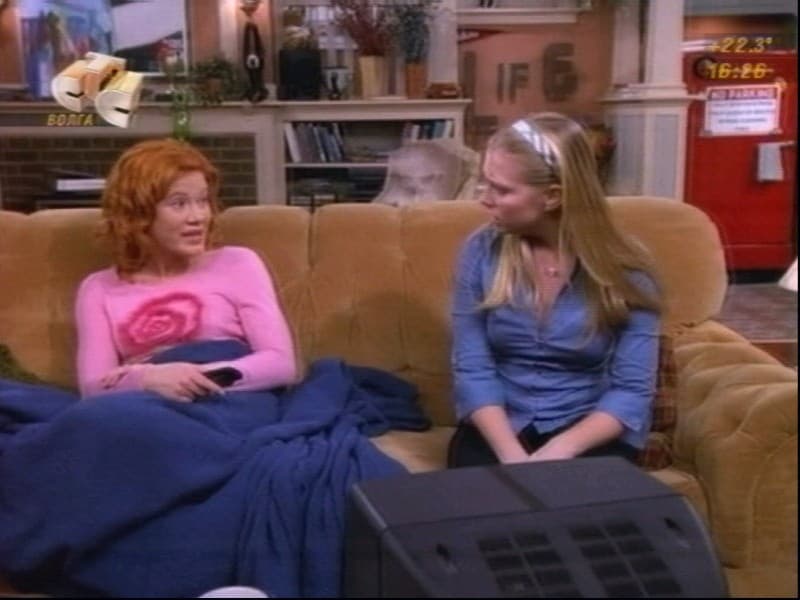

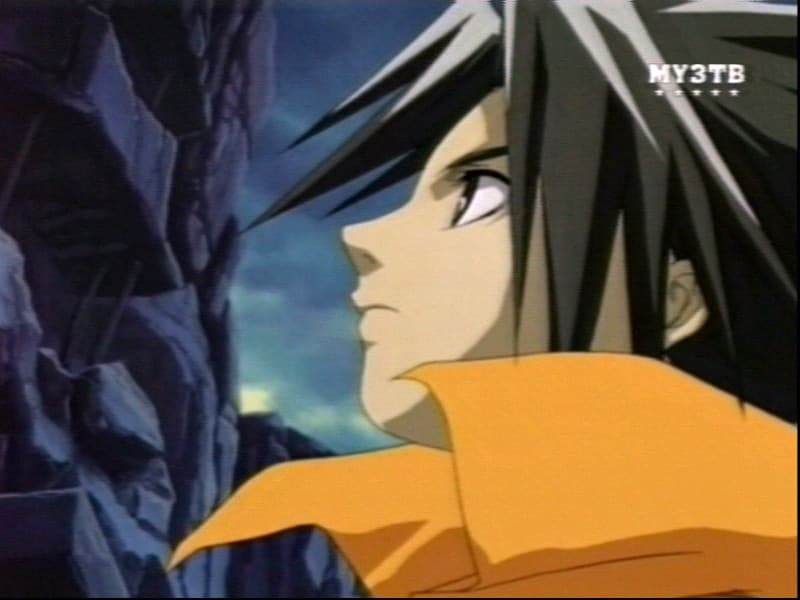

В обзоре FlyTV Prime 34 FM rev. I мы уже отмечали неплохое качество работы последнего поколения ВЧ-блоков TCL. WinFast TV Pro II только подтвердил полученные результаты, продемонстрировав уверенный приём всех каналов, включая проблемный для селекторов Philips Mk5 11 канал (223,25 МГц). Во избежание недоразумений, напоминаем, что речь идёт о проблеме в локальных условиях, не зависящей от конкретной частоты. Качество изображения в целом находится на хорошем уровне, осуществляемый процессором деинтерлейсинг также заслуживает высокой оценки. При подготовке скриншотов использовалось устройство VGA2USB от Epiphan SYSTEMS inc.

Отсутствие настроек стандарта цветности объясняется реализованным в АЦП автоматическим определением, нареканий на работу которого в процессе тестирования не возникло.

Нет претензий и к качеству звука. Хотя, отсутствие дополнительных настроек тембра и баланса, имеющихся у конкурирующих устройств, можно считать незначительным (на мой взгляд) недостатком этой модели.

При перемотке кассеты на подключенном к композитному разъему видеомагнитофоне артефактов и срыва синхронизации замечено не было.

К сожалению, подключенный тюнер вносит искажения в тракт видеокарта-компьютер. При частоте обновления от 75 Гц на CRT мониторе наблюдается снижение чёткости. Увы, особенности подключения, ограничивающие пользователя использованием нестандартного кабеля из комплекта поставки, не позволяют проверить работу тюнера с другим кабелем. Да, владельцам LCD эта особенность не страшна, но при максимальной частоте обновления 85 Гц можно было бы подойти к видеотракту более ответственно.

Наводок на монитор от прилагаемого блока питания в процессе тестирования замечено не было.

Несколько слов о работе видеовыхода. Как и у AVerTV Box 3, сигнал снимается непосредственно с приёмника. Так что, из всех возможностей управления доступно только переключение каналов. С другой стороны, конкурирующих моделей с композитным выходом в актуальном поколении автономных тюнеров не наблюдается.

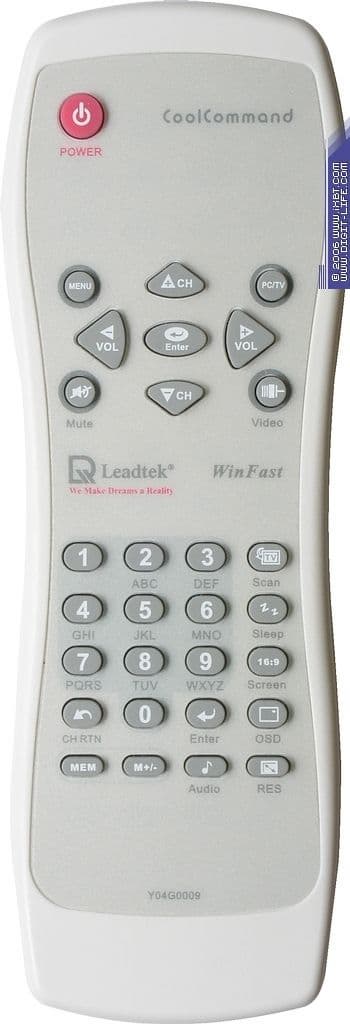

Пульт ДУ

Из-за отсутствия 12 верхних кнопок фирменный пульт управления выглядит несколько непривычно для человека, знакомого с PCI-тюнерами от Leadtek. Впрочем, это не сказалось на хороших эргономических характеристиках. Интересно реализовано переключение каналов при помощи цифровых кнопок. При отсутствии сигнала тюнер автоматически переключается на следующий настроенный канал. Кнопка Scan на пульте вызывает меню настройки каналов. Кнопка Audio переключает режим звука (Stereo, Mono, SAP). При переключении разрешений учитываются одинаковые режимы с разными частотами обновления. Кнопка MEM вызывает список избранных каналов, M+/- позволяет осуществлять оперативное добавление/удаление.

Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.

Выводы

Первопроходцев принято уважать. Поэтому WinFast TV Pro II награждаётся отличительным знаком нашего сайта за поддержку частоты обновления 85 Гц. Ну и за наличие видеовыхода, раз уж в настоящее время это стало экзотикой.

Excellent Package - награда за уникальный дизайн модели

Плюсы

  • Хорошее качество изображения и звука
  • Хорошее качество приёма
  • Прогрессивная развёртка
  • Максимальное разрешение 1280×1024
  • Максимальная частота кадров 85 Гц (!)
  • Поддержка соотношений сторон 4:3 и 16:9
  • Качественный деинтерлейсинг
  • Поддержка декодирования NICAM Stereo
  • Наличие видеовыхода
  • Автоматический поиск каналов
  • Сортировка каналов
  • Автоматическое определение стандарта цветности
  • Пользовательский список каналов
  • Таймер автоматического выключения

Минусы

  • Работа в разрешении 1280×1024 только при 60 Гц
  • Снижение чёткости изображения на CRT мониторах при частотах обновления экрана больше 75 Гц
  • Нестандартный кабель для подключения к видеокарте

Отрадно, что WinFast TV Pro II не повторил печальную судьбу WinFast WalkieTV. Вторая версия автономного тюнера от Leadtek Research способна удержаться на плаву в бурном море рынка. Благодаря поддержке соотношения сторон 16:9 и декодированию стереозвука, эта модель составляет достойную конкуренцию тому же AVerTV Box 7 Live, а по такому показателю, как максимальная частота обновления, превосходит даже предельно функциональный Compro VideoMate V550. Остаётся надеяться на скорое появление Leadtek WinFast TV Pro II на прилавках российских магазинов по цене, не слишком отличающейся от рекомендованных производителем $100.

Средняя текущая цена (количество предложений) Leadtek WinFast TV Pro II в московской рознице: Н/Д(0)



Выражаем благодарность компании
«Leadtek Research Inc.»
за предоставленный на тестирование тюнер





14 августа 2006 Г.
