Внешний компьютерный тюнер-приставка GoTView TV BOX


Мода на внешние компьютерные тюнеры продолжается. Компьютерный рынок чутко реагирует на всплеск покупательского спроса и продолжает выпускать все новые и новые модели. Однако вторгаться с новыми изделиями в сформировавшийся рынок становится все сложнее, так как практически все оригинальные идеи, которыми можно снабдить внешний тюнер без существенного завышения цены, уже реализованы. Поэтому производители идут по пути совершенствования конструкции и оттачивания устоявшихся решений, а также «локализации» продукции под конкретный регион, в котором предполагается этот тюнер продавать. Не самый удачный пример такой локализации мы видели на примере тюнера AverMedia TV Box 3, который «прошит» для использования только в российском частотном диапазоне и брать его с собой в поездках за рубеж бесполезно. В тоже время, в локализованном для использования в России тюнере хотелось бы видеть и русифицированное экранное меню, и возможность принудительного выбора используемого видеостандарта. В рассмотренных мною ранее моделях этого не встречалось. И вот, когда я уже собирался подводить итоги серии обзоров внешних компьютерных тюнеров-приставок, подоспело еще несколько моделей от известных (и не очень известных) производителей.

В этой статье я расскажу про тюнер GoTView TV BOX, который, по заявлениям производителя, полностью адаптирован для использования в России. Принципиально задумка и реализация данного устройства ничем не выделяется из ряда ранее рассмотренных моделей. Все та же микропроцессорная цифровая обработка изображения, так же устройство включается «в разрыв» VGA кабеля. Упор сделан на русификацию и повышение качества изображения. Для начала приведу основные заявленные технические характеристики этого тюнера (взято с сайта производителя www.gotview.ru):

  • Поддерживаемые разрешения 800×600, 1024×768 при частотах развертки 60 и 75 Гц
  • Изменяемое соотношение сторон 4:3 и 16:9
  • Русифицированное графическое экранное меню с регулировкой положения и прозрачности
  • Функция предпросмотра каналов.
  • Полное сканирование ТВ-диапазона с возможностью тонкой подстройки частоты
  • Полная адаптация под российский телевизионный стандарт
  • Автоматическое определение стандарта сигнала как на РЧ, так и на НЧ входах
  • Цифровые фильтры уменьшения шума и повышения резкости изображения
  • Сквозной аудиоканал
Давите сюда чтобы получше увидеть

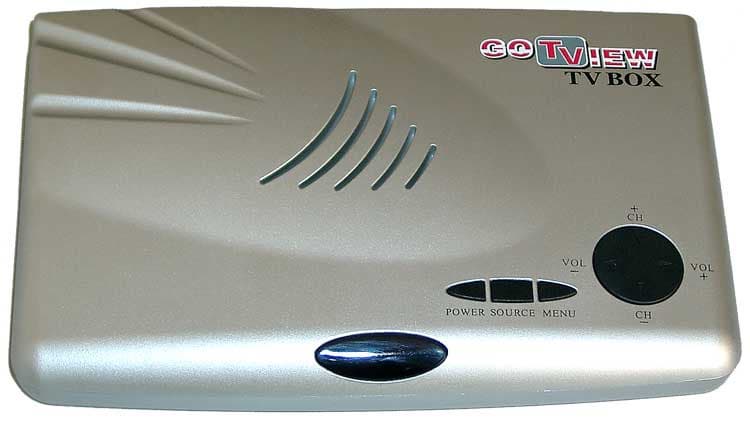

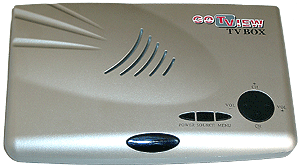

Как видим, все обыденно, пожалуй, за исключением графического экранного меню и функции предпросмотра каналов. Теперь вскрываем упаковку и посмотрим на продукт вживую. Сразу отмечу элегантный пластмассовый корпус с закругленными формами. Говорю честно, такой не стыдно поставить прямо на столе, на видном месте. На передней панели всего семь основных кнопок: включение, переключение источников сигнала, вызов меню и четыре кнопки регулировки громкости и переключения каналов. Они же служат и для навигации по меню. Другими словами, в случае утраты пульта или истощения элементов питания в нем этих кнопок будет вполне достаточно для эксплуатации тюнера. И в то же время нет никаких лишних, неуместных на лицевой панели кнопок или разъемов.

Давите сюда чтобы получше увидеть

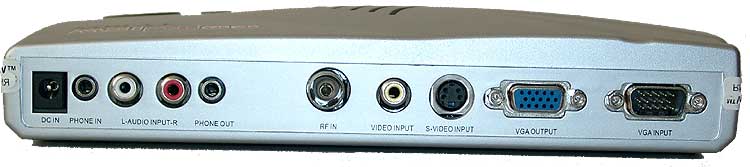

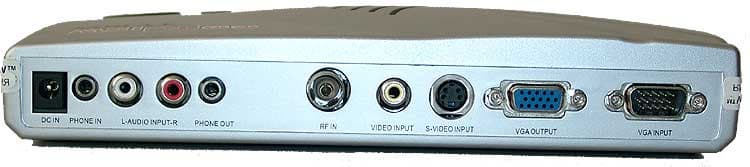

Вся коммутация сосредоточена на задней панели тюнера:

  • разъем питания (12В)
  • вход от звуковой карты компьютера (mini-jack)
  • линейный звуковой вход (RCA)
  • выход на колонки или встроенные в монитор колонки (mini-jack)
  • антенный вход
  • композитный видеовход
  • вход S-Video
  • выход на монитор (VGA 15 pin, «мама»)
  • и вход от видеокарты (VGA 15 pin, «папа»)

Все вроде бы замечательно, но вот на последнем разъеме изготовитель все-таки добавил ложку дегтя в эту бочку меда. Дело в том, что обычно все VGA-устройства, такие как видеокарты, мониторы, проекторы и прочая VGA-периферия имеют входные разъемы типа «мама». И поэтому соединительные кабели распространены с разъемами на концах типа «папа-папа». Однако в данном устройстве входной разъем оказался типа «папа», и для подключения тюнера к видеокарте компьютера в комплект устройства входит собственный VGA-шнур «папа-мама». Кабель сравнительно толстый, судя по его внешнему виду, сигнальные жилы в нем экранированы. Но вот подключить любой другой обычный VGA-кабель уже не получится без переделки одного разъема «папа» в «маму». А это бывает иногда нужно в случае необходимости применения более длинного кабеля, чем штатный. Хотя, думаю, большинство пользователей тюнера этого несоответствия и не заметят. В остальном на коммутацию никаких нареканий нет.

Давите сюда чтобы получше увидеть

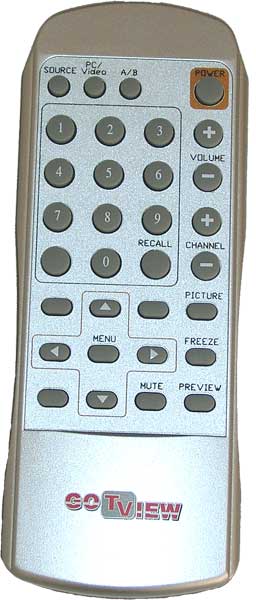

Пульт ДУ понравился своей изящной формой и цветом, грамотным размещением основных кнопок. В руке он лежит удобно, хотя можно было бы сделать его и потолще. Удивило наличие нескольких неподписанных кнопок, которые в данной конструкции никак не используются и зарезервированы на будущее. В то же время, нет никаких «лишних» кнопок, которые своим назначением бывают на пульте совершенно неуместны.

А вот стандартная комплектация:

  • сам тюнер
  • пульт дистанционного управления с элементами питания ААА
  • сетевой адаптер 12В, 1А
  • аудио шнур с разъемами mini-jack
  • VGA-шнур «папа-мама»
  • документация на русском языке

Включаем и настраиваем

Подключение тюнера затруднений не вызывает. При первом включении сразу идем в меню и запускаем настройку каналов. Для этого выбираем эфирную частотную сетку, задаем автоматическое детектирование стандарта сигнала и запускаем сканирование. Процесс сканирования длится чуть более минуты и отображается на экране «градусником». На время поиска экран делится на девять прямоугольных окон, которые последовательно заполняются найденными каналами:

В результате сканирования были сразу успешно найдены и подстроены все живущие в моем антенном кабеле частоты. Очень неплохой результат. Переключение в кабельную частотную сетку никаких открытий не принесло. Здесь необходимо заметить, что в данной модели отсутствует традиционное переключение между перебором фиксированных частот и сканированием всего диапазона (вернее, опция «стандартного» режима сканирования просто заблокирована). Объясняется это тем, что в тюнере заложен более совершенный алгоритм поиска, учитывающий реалии нашего эфира. Теперь становится понятно, что изготовители подразумевали под «полной адаптацией под российский телевизионный стандарт». Должен признать, что им это удалось. Дополнительно возможна тонкая подстройка частоты каждого канала, но мне она не понадобилась. Замечу лишь, что тонкая подстройка осуществляется с шагом 0,1 МГц, тогда как во всех остальных рассмотренных моделях этот шаг составляет 0,25 МГц. Еще в тюнере заявлена некая автоподстройка, которая «при каждом переключении каналов автоматически подстроит частоту для получения максимального качества изображения». Результатов ее работы я не обнаружил, так как все принимаемые у меня каналы оказались стабильны, и их частоты не уплывают. Звуковое сопровождение изображения присутствовало на всех найденных каналах, и с ним тоже никаких сложностей не было выявлено. Так что пока все идет хорошо.

Экранное меню этого тюнера настолько богатое и интересное что заслуживает детального писания.

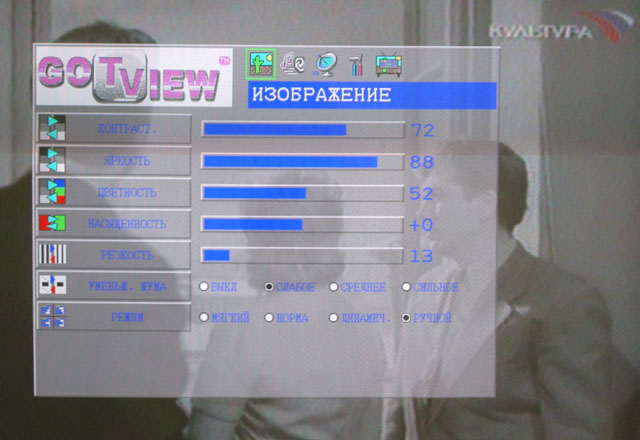

Прежде всего, необходимо отметить, что оно графическое, выполненное в стиле «windows», с множеством разноцветных иконок и внятными надписями. Все надписи меню можно переключить на русский язык. Отмечу что это у меня первый тюнер с русифицированным экранным меню. Хотя ниже я буду приводить и английские названия пунктов, как общепринятые и более понятные продвинутым компьютерным пользователям. Меню состоит из пяти закладок, в которых сгруппированы настройки по своему смыслу.

Первая закладка предназначена для подстройки изображения и содержит следующие пункты: contrast, brightness, color, tint, sharpness, noise reduction, recall. Если с первыми пятью все понятно, они типичны для всех тюнеров, то последние две требуют пояснения. Noise reduction предназначена для подавления шумов в изображении и имеет четыре значения. Визуально подавление шумов проявляется в виде некоторого равномерного размытия изображения. Поэтому приходится искать приемлемый компромисс между размытием и шумами в изображении. Причем зашумленность изображения на разных каналах разная, и для тщательной настройки качества приходится каждый раз лезть в меню для подбора приемлемого значения. Последняя опция этой закладки с таинственным названием recall (в русском варианте «режим») предназначена для выбора трех предустановленных изготовителем типовых соотношений яркости и контраста, либо ручной подстройки стандартными настройками яркости и контраста. Здесь следует заметить, что ни при одном из предлагаемых значений не удалось полностью избавиться от пересвеченности изображения на ярких белых участках. Это был единственный выявленный недостаток в качестве воспроизводимого изображения.

Следующая закладка экранного меню отвечает за настройки звука. Здесь регулируется баланс и задается источник звука (компьютер или тюнер).

Довольно много полезных настроек содержится в закладке Tuner. Здесь осуществляется тонкая подстройка частоты, добавление и удаление каналов, переназначение частот и каналов; включается автоподстройка, а также выбирается частотная сетка и режим сканирования. Замечу что данная закладка становится недоступной если в тюнере выбраны внешние низкочастотные входы.

Закладка System содержит разнообразные настройки, в большей степени отвечающие за вывод изображения на монитор. Параметр Output mode позволяет выбрать разрешение (800×600 и 1024×768) и частоту кадровой развертки (60 или 75 Гц). Пристальные исследования на эталонном тестовом изображении показали, что никакой значимой разницы между разрешениями 800×600 и 1024×768 нет. Да и вообще, откуда может взяться улучшение, если исходный транслируемый сигнал в цифровом представлении не дотягивает даже до 800×600? Частота развертки 75 Гц позволяет устранить кадровые мерцания, которые еще могут быть заметны боковым зрением при 60 Гц. Вот это полезней, но только в случае использования CRT-монитора, а для LCD это безразлично. Параметр W/H ratio задает соотношение сторон у выводимого изображения относительно экранной области. Доступны три значения: 3:4 — обычное; 16:9 — ужатое по вертикали, сверху и снизу черное поле; center — изображение не масштабируется, а центруется. Следующая настройка выбирает язык надписей в экранном меню. Доступны русский и английский языки. В этой же закладке вызывается окно информации о настройках канала и сброс всех настроек в заводские значения со стиранием всех найденных каналов. Отличительная особенность данного тюнера в том, что он позволяет как автоматически распознавать телевизионный стандарт, так и вручную принудительно его задавать. Доступны четыре значения: SECAM, PAL, NTSC и PAL 60 Гц. Все ранее исследованные ранее тюнеры осуществляли только автоматическое детектирование, что отнимает много времени при переключении входов и не всегда успешно заканчивается.

Последняя закладка настраивает положение самого меню на экране монитора, отдельно задается прозрачность подложки и параметров, а также яркость меню. К сожалению, здесь отсутствует один параметр, который очень хотелось бы видеть и настраивать. А именно, задержка, по истечении которой меню убирается с экрана, если не нажимать никаких кнопок навигации. Дело в том, что предлагаемое по умолчанию значение составляет всего несколько секунд, в течение которых сложно успеть среди большого количества закладок и параметров найти нужные. Не успел найти нужное — меню исчезает. А здесь таится еще одно, на мой взгляд, существенное неудобство. Безусловно, графическое экранное меню более эстетично и современно, но в данной реализации при каждом вызове его прорисовка занимает несколько секунд, что сильно раздражает. Такая же перерисовка всех объектов в меню происходит и при смене закладки. Для сравнения: это напоминает прорисовку окон в первых версиях windows на Очень медленных машинах. Справедливости ради надо заметить, что изготовители, видимо, тоже обратили внимание на это неудобство и реализовали что-то вроде кэширования. Иногда, если с момента прошлого вызова меню прошло немного времени и не переключались входы, то меню выскакивает сразу мгновенно, без утомительной прорисовки. Но это только иногда, и четкой закономерности здесь выявить не удалось. По моему скромному мнению, графическое меню не стоит таких жертв, и вполне можно было бы обойтись каким-нибудь псевдо-графическим меню, как у других тюнеров. Но, правда, при этом была бы утеряна фирменная «изюминка» данной модели.

Раз уж я начал перечислять минусы этого тюнера, то отмечу еще один. Каждый раз при включении тюнера его начальная инициализация до появления изображения на экране длится около пяти секунд, что тоже, на мой взгляд, неудобно. У всех других тюнеров это значение не превышало одной-двух секунд.

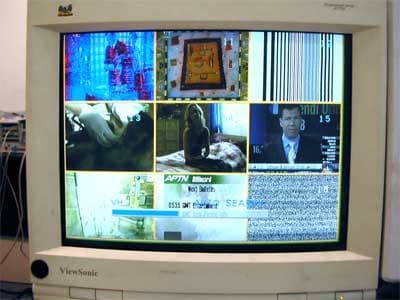

Из прочих возможностей тюнера отмечу режим preview и freeze, которые вызываются кнопками с пульта. Первый делит экран на девять частей и последовательно заполняет их перебираемыми каналами, аналогично тому, как это осуществляется при настройке. А второй замораживает изображение.

О качестве. Как я уже упоминал выше, качество изображения у этого тюнера весьма приличное. Четкость хорошая, иногда даже избыточная. Обратная сторона повышения четкости при посредственном входном сигнале кроется в зашумленности изображения. Так что приходится добавлять размытия опцией noise reduction. Deinterlace хороший, нареканий не вызывает. В динамике критичных искажений изображения не наблюдается. Судя по тестам, итоговая разрешающая способность с входа S-Video при разрешении 1024×768 на CRT мониторе составляет около 3,5 МГц, что немного превышает все исследованные ранее модели.

Вскрытие покажет…

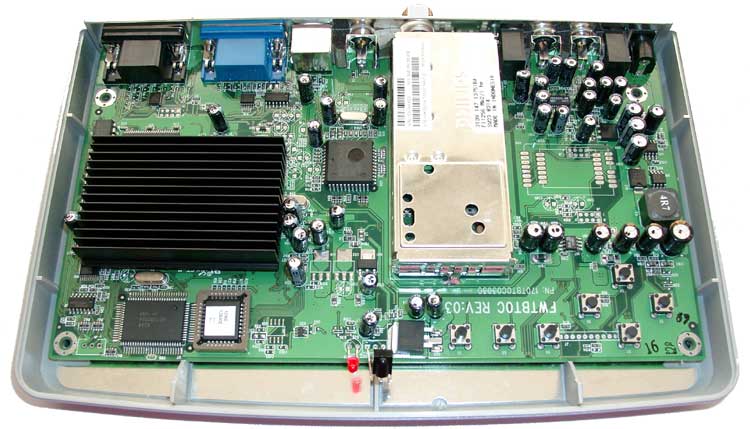

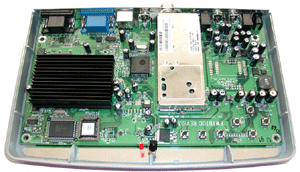

А теперь, по просьбам эстетов печатного монтажа, традиционное вскрытие пациента:

Жмите сюда чтобы увидель получше

Как видим, выполнено аккуратно. Аудиочасть отнесена от видео и цифровых узлов, что снижает уровень наводок на звуковой тракт. Входной и выходной VGA-разъем расположены рядом. Попутно замечу, что со штатным VGA-кабелем, соединяющим видеокарту компьютера и тюнер, дефектов компьютерного изображения не было обнаружено вплоть до разрешения 1280×1024 при 85 Гц. Сам видеопроцессор скрыт за массивным радиатором, который также частично налегает и на модули оперативной памяти. Радиатор приклеен к чипу, и снять его без фатальных разрушений не представляется возможным. По некоторым данным, сердцем тюнера является чип DPTV — SX от Trident. К сожалению, найти подробную информацию об этом чипе даже на официальном сайте производителя не удалось, но признаю, что справляется со своей задачей он неплохо. Отчасти это связано с тем, что в даной конструкции применены раздельные чипы для оцифровки и обработки видеосигнала. За оцифровку отвечает декодер VPX 3226E. Радиочастотный модуль тюнера тоже наш старый знакомый Fl-1256 от Philips.

Заключение

Подводя итоги исследований, сгруппирую описанное выше в виде традиционных плюсов и минусов

Плюсы:

  • Удачная адаптация под условия российского эфира
  • Высокое качество изображения
  • Дополнительные настраиваемые программные средства для улучшения качества изображения
  • Русифицированное многофункциональное экранное меню
  • Возможность ручного выбора ТВ-стандарта
  • Качественный VGA-кабель в комплекте

Минусы:

  • Неудобства при навигации по меню
  • «Неправильный» входной VGA-разъем на корпусе устройства

Как видим, количество плюсов значительно преобладает, а минусы не столь существенны. Все это позволяет занести данную модель в тройку лидеров исследованных тюнеров. Так что если вы еще не определились с покупкой внешнего тюнера, то можно смело рекомендовать для приобретения эту модель, как достойный конкурент лидерам предыдущих тестов.



Тюнер предоставлен Московским представительством
компании «GOTVIEW»
