ЖК-монитор Envision G2770


С продукцией компании Gigazone, входящей в группу компаний Gigabyte, мы уже познакомились на примере монитора Topview T2491Wd. На этот раз на тестирование нам достался монитор под торговой маркой Envision, также принадлежащей компании Gigazone. Общность происхождения не могла не повлиять и на некоторое сходство в функциональности.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыTN
Диагональ685,7 мм (27 дюймов)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Область изображения597,6×366,15 мм
Шаг пикселей0,311 мм
Яркость400 кд/м²
Контрастностьдинамическая 60 000:1
Углы обзора170° (гор.) и 160° (верт.)
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаОтсутствует
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон 4° вперед и 19° назад
  • VESA-площадка 100×100 мм
Размеры (Ш×В×Г)642×439,2×209,9 мм
Масса7 кг
Потребляемая мощность50 Вт
не более 1 Вт в режиме ожидания
Напряжение питания100-240 В, 50/60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Ссылка на сайт производителяwww.giga-zone.com
Отчет MonInfo
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания
  • Видеокабель DVI-D
  • Краткое руководство пользователя
  • CD-ROM с драйвером, ПО и руководствами пользователя

Внешний вид

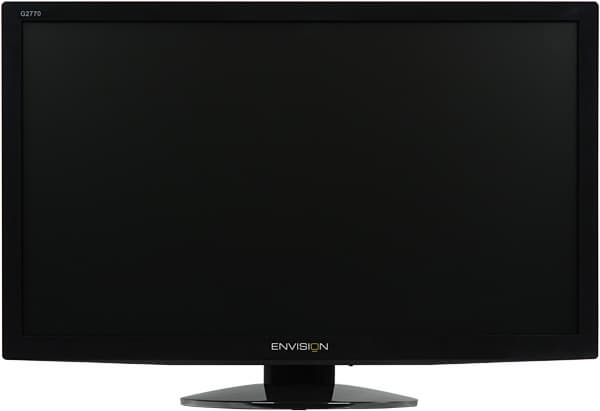

ЖК-монитор Envision G2770, Front

Корпус блока экрана изготовлен из черного пластика с матовой поверхностью сзади и зеркально-гладкой спереди. Внешние поверхности стойки и верхняя поверхность основания подставки также зеркально гладкие, и такие же маркие и не устойчивые к появлению царапин. Поверхность матрицы черная и матовая.

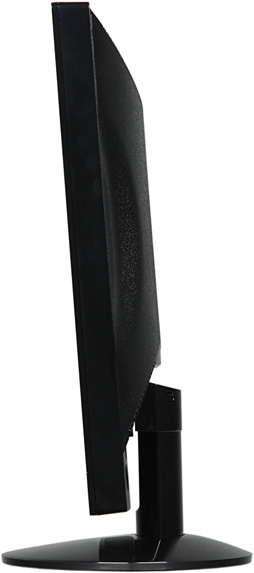

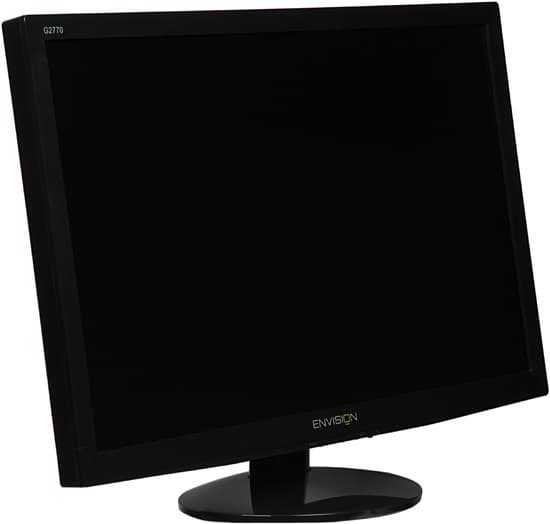

ЖК-монитор Envision G2770, Side

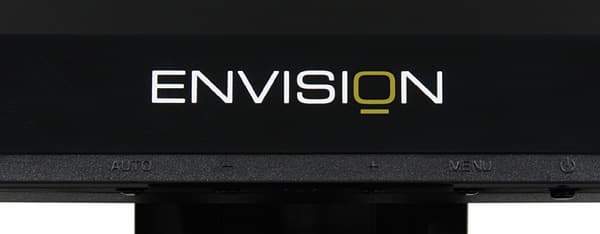

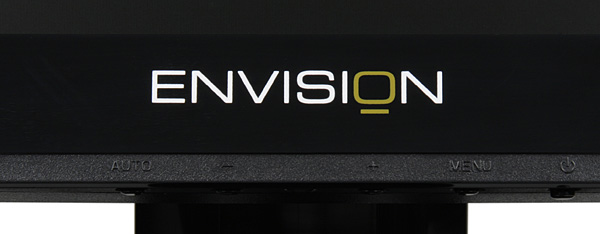

На нижней грани в центре находятся 4 кнопки управления, кнопка питания и индикатор состояния. Подписи к кнопкам трудночитаемы, так как представляют собой рельефные значки на фронтальной поверхности рамки, такие же черные, как и сама рамка.

ЖК-монитор Envision G2770, Buttons

Индикатор состояния спереди не видно, но он отражается в верхней поверхности основания подставки. Индикатор светится синим при работе и оранжевым в режиме ожидания. Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз.

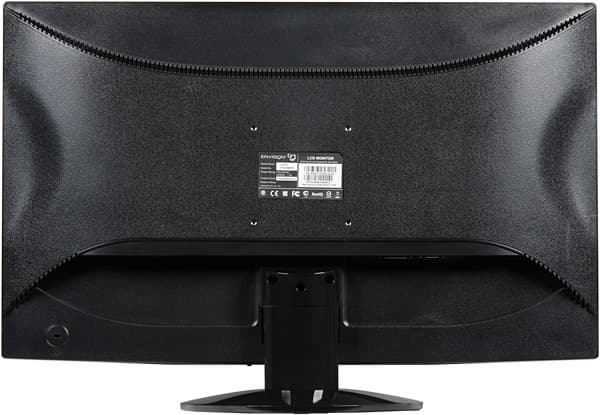

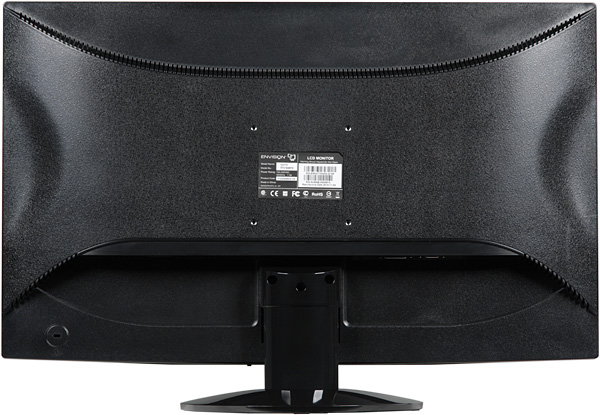

ЖК-монитор Envision G2770, Rear

Сзади в нижнем углу можно обнаружить разъем для замка Кенсингтона. Основание подставки снизу усилено многочисленными ребрами жесткости. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Нижняя часть стойки вставляется в основание и фиксируется в нем пластиковыми защелками. Шарнир в верхней части стойки позволяет немного наклонять блок экрана вперед и больше — назад.

ЖК-монитор Envision G2770, Side   ЖК-монитор Envision G2770, Side

Четыре отверстия на задней панели предназначены для крепления к VESA-совместимому кронштейну (100×100 мм).

Коммутация

Есть аналоговый VGA-вход и цифровой DVI-D-вход, совместимый с HDCP. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню или первой кнопкой. Есть автоматический (отключаемый) поиск активного входа. Монитор оснащен встроенным блоком питания. Разъем питания — стандартный трехштырьковый. В меню можно включить таймер на отключения от 1 до 24 часов с шагом в один час.

ЖК-монитор Envision G2770, OSD

Меню, локализация и управление

Навигация по меню не очень удобная, но само меню довольно крупное, и в нем используется хорошо читаемый шрифт. Первая страница меню представляет собой 9 красочных иконок, внутренние страницы имеют более привычный вид.

ЖК-монитор Envision G2770, OSD

При настройке изображения меню остается на экране, что немного мешает при оценке вносимых изменений. Когда нет меню, то первая кнопка переключает входы, вторая — отвечает за выбор профиля, третья — переключает форматы. При желании можно изменить положение меню на экране, выбрать тайм-аут автоматического выхода и увеличить прозрачность фона меню.

ЖК-монитор Envision G2770, OSD

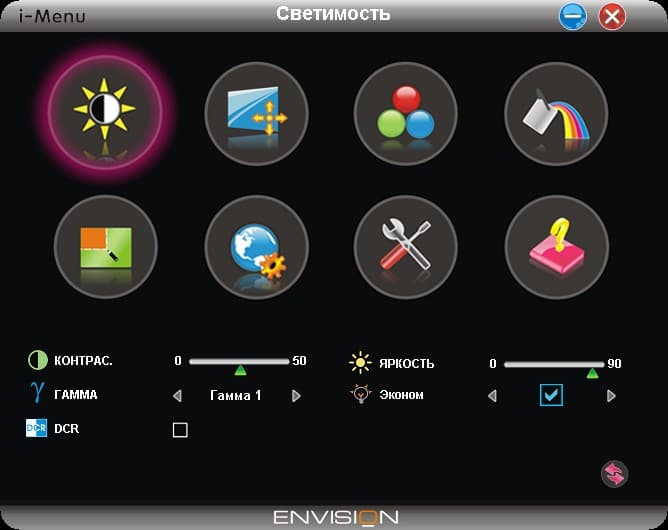

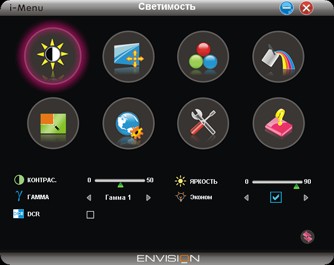

Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык приемлемое, но в паре слов вместо кириллических букв используются напоминающие их латинские буквы. К монитору прилагается краткое руководство в картинках, а также CD-ROM с файлами руководства пользователя на нескольких языках, в том числе и на русском языке. Кроме того, на этом диске есть программа для настройки монитора с компьютера — i-Menu, — драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM).

ЖК-монитор Envision G2770, OSD


Присутствуют стандартные настройки Контрастность и Яркость.

ЖК-монитор Envision G2770, OSD

Предустановленные сочетания настроек Контрастность и Яркость хранятся в 5-ти профилях (список Эконом). Gamma — это выбор одного из трех профилей гамма-коррекции. Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор Envision G2770, OSD

Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. На странице Усиление Цвета перечислены специальные режимы цветокоррекции, а при выборе Демонсtрация экран делится на две половинки, на одной демонстрируется исходное изображение, на другой скорректированное.

ЖК-монитор Envision G2770, OSD

Настройки на странице Улучш. Изображ. позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения.

ЖК-монитор Envision G2770, OSD

При этом можно изменять размер и положение этой области. Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и во втором изображение увеличивается до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры сигнала выполняется быстро и правильно, при этом на шкале серого первые три оттенка неотличимы по яркости от черного. Как при VGA, так и при DVI-D-подключении поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает чересстрочные сигналы 576i и 480i и отображает их в режиме вывода по полям, но масштабирование при этом выполняется без сглаживания, а режим 4:3 не работает. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p монитор поддерживает, а Full HD при 24 кадр/с — нет. Тонкие градации оттенков различаются как в светах, так и в тенях (неустранимый завал в тенях и в светах соответствует границе диапазона 16—235). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает. В общем, монитор хорошо справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

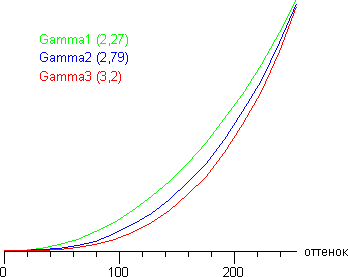

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Gamma. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор Envision G2770, Gamma

Реальная гамма-кривая ближе всего к стандартной при значении Gamma1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контрастность мы установили в 50, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

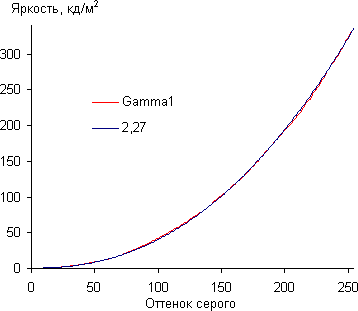

ЖК-монитор Envision G2770, Gamma

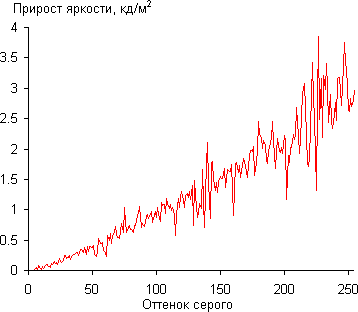

Рост прироста яркости в целом равномерный, однако, первые три оттенка неотличимы по яркости от черного цвета. Аппроксимация полученной гамма-кривой дала показатель 2,27, при этом аппроксимирующая показательная функция почти не отклоняется от реальной гамма-кривой:

ЖК-монитор Envision G2770, Gamma

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1). Цветовой охват близок к sRGB:

ЖК-монитор Envision G2770, Gamut

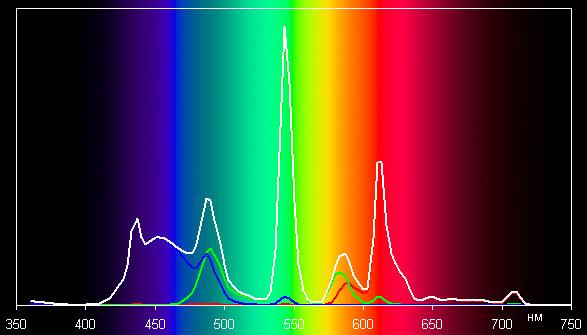

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

ЖК-монитор Envision G2770, Spectrum

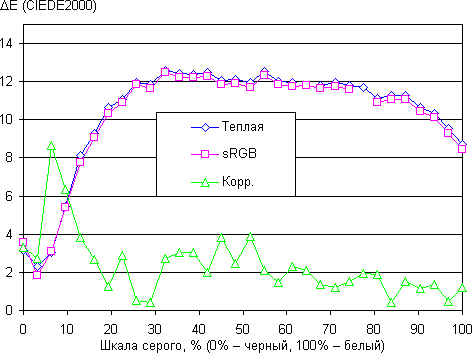

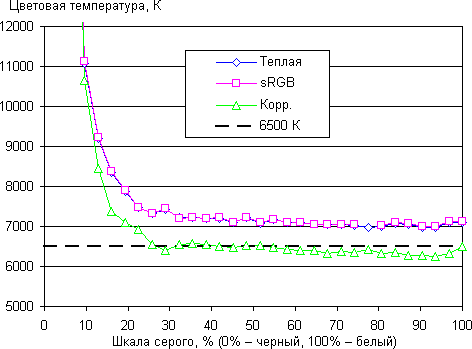

Такой спектр с несколькими выраженными пиками характерен для мониторов, в которых используются флуоресцентные лампы подсветки. Цветопередача даже при выборе профиля sRGB несколько отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB, профиля Теплая и после ручной коррекции профиля:

ЖК-монитор Envision G2770, CT

ЖК-монитор Envision G2770, DE

Ручная коррекция существенно улучшила цветопередачу.

Измерение равномерности черного и белого полей, яркости и энергопотребления

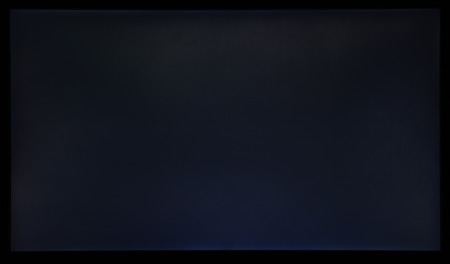

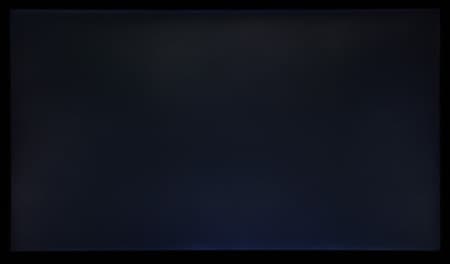

Усредненная по площади контрастность немного превышает значение 1000:1. Равномерность белого и черного полей хорошая. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

ЖК-монитор Envision G2770, Black

При включении режима DCR установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается. Однако скорость изменения яркости подсветки невысокая, поэтому практической пользы эта функция не имеет.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настроек Контрастность/Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100/100 364 41,0
50/100 337 41,0
100/50 250 30,5
100/0 156 22,6

При уменьшении параметра Яркость меняется только яркость подсветки, а контрастность и количество различимых градаций сохраняются. Однако минимальная яркость в полной темноте может показаться несколько избыточной. На пониженной яркости мерцание ламп подсветки не видно, благодаря высокой частоте модуляции — 240 Гц

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 19,7 мс (18,3 мс вкл. + 1,4 мс выкл.). Переходы между полутонами происходят в среднем за 28,7 мс в сумме. Режим с разгоном матрицы отсутствует. Задержка вывода изображения относительно ЭЛТ-монитора составила 2,8 мс при VGA-подключении, и 6,4/9,5 мс при DVI-подключении (тестируемый монитор подключен как первичный/вторичный).

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 32/−32
Горизонтальное 45/−45

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° остается выше значения 10:1.

Для количественной характеристики изменения цветопередача при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Envision G2770, Color ShiftЖК-монитор Envision G2770, Color Shift

ЖК-монитор Envision G2770, Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении сильнее всего меняется оттенок белого, серого и синего поля, тогда как оттенки красного и зеленого поля изменяются не очень сильно при отклонении в любом направлении. В целом, судя по углам обзора и по сдвигу цвета, матрица принадлежит к типичному представителю современных матриц типа TN.

Выводы

Количество интерфейсов, оснащенность дополнительными функциями, используемые материалы и дизайн этого монитора соответствуют бюджетному классу. Самой привлекательной характеристикой в данном случае является размер экрана, так как 27 дюймов при разрешении Full HD еще не настолько много, чтобы из-за величины зерна за монитором было бы некомфортно работать, но уже достаточно, чтобы использовать этот монитор в качестве небольшого телевизора и не только для индивидуального просмотра.

Достоинства:

  • Нейтральный дизайн
  • Программа i-Menu для настройки монитора с компьютера
  • Читаемое и русифицированное меню

Недостатки:

  • Незначительный завал в тенях


Благодарим Компьютерный супермаркет DNS
за предоставленный на тестирование ЖК-монитор Envision G2770
