ЖК-монитор Topview T2491Wd

Монитор широкоформатный и с относительно большой диагональю, что предварительно позволяет отнести его к универсальным, пригодным как для работы, так и для игр и просмотра кино.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыTN
Диагональ60 см (23,6 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Область изображения473×296 мм
Шаг пикселей0,2715 мм
Яркость300 кд/м²
Контрастностьдинамическая 20 000:1
Углы обзора170° (гор.) и 160° (верт.) до контраста 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаОтсутствует
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон 5° вперед и 19° назад
  • VESA площадка 100×100 мм
Размеры (Ш×В×Г)560,88×399,71×200,82 мм
Масса5,3 кг
Потребляемая мощность60 Вт максимум,
49 типично,
менее 1 Вт в режиме ожидания
Напряжение питания100-240 В, 50/60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке)Н/Д(0)
Ссылка на сайт производителяwww.giga-zone.com
Отчет MonInfo
Комплект поставки
  • Монитор
  • Основание подставки
  • Стойка
  • Кабель питания
  • Видеокабель VGA
  • Руководство пользователя

Внешний вид

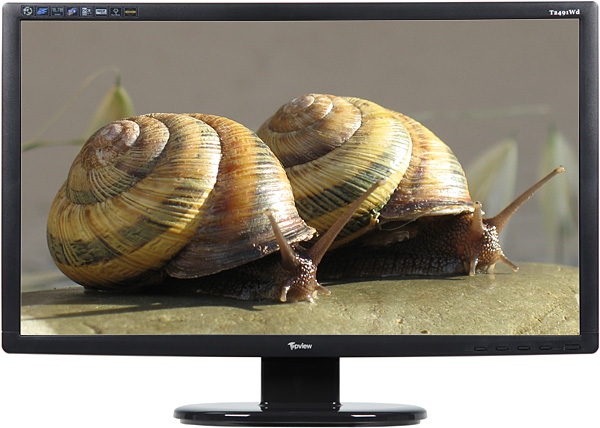

Изображение на экране - имитация :)

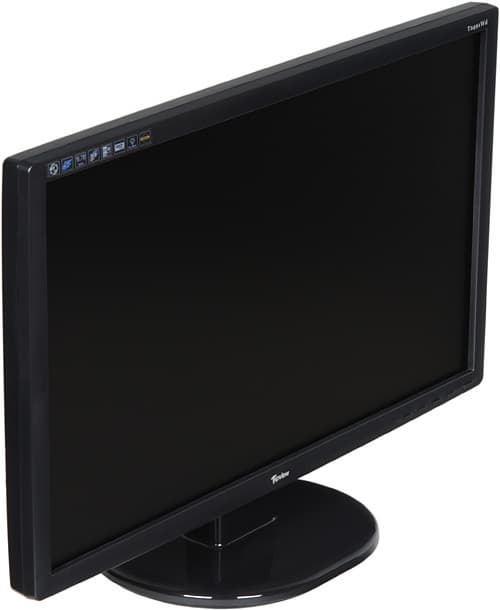

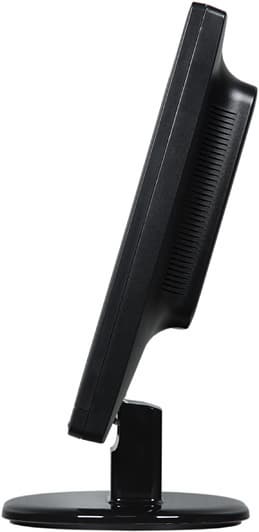

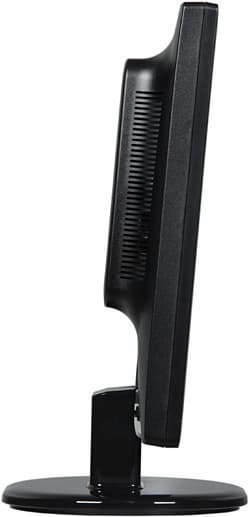

Корпус блока экрана изготовлен из черного пластика с матовой поверхностью, на которой просматривается мелкая хаотичная фактура. Строго и немарко. К сожалению, на стойке и на основании подставки производитель прогнулся под модную тенденцию — внешние поверхности этих деталей зеркально гладкие, маркие и не очень устойчивы к появлению царапин. Поверхность матрицы черная и матовая.

Side

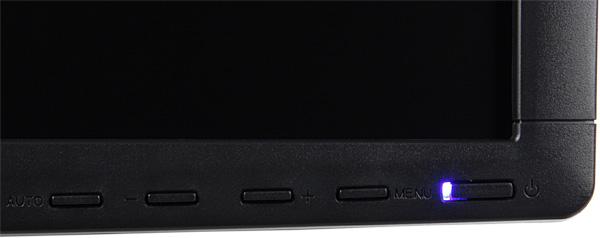

В нижнем правом углу рамки находятся 4 кнопки управления, кнопка питания и индикатор состояния.

Buttons

Подписи к кнопкам трудночитаемы, так как просто выдавлены в пластике. Индикатор не светится, когда монитор выключен, ярко светится синим при работе, и светится оранжевым в режиме ожидания. Проблема со слишком высокой яркостью индикатора раз и навсегда решается с помощью кусочка черной изоленты, но в недостатки этот момент занести можно. Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз.

Rear

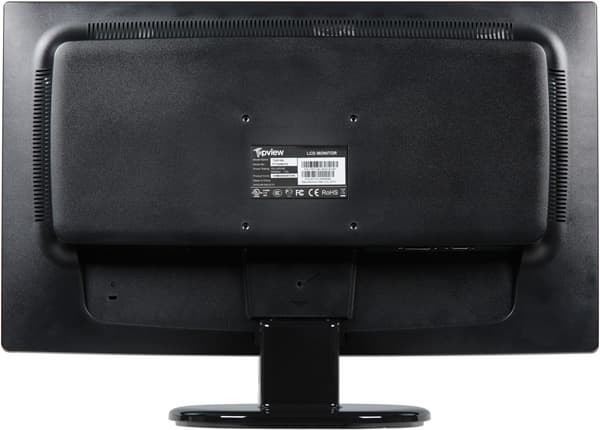

Сзади в нижнем углу можно обнаружить разъем для замка Кенсингтона. Основание подставки снизу усилено многочисленными ребрами жесткости. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. В верхней части стойки закреплен стальной шарнир, одно плечо которого вставляется в корпус монитора и фиксируется там пластиковой защелкой. Нижняя часть стойки вставляется в основание и фиксируется в нем двумя пластиковыми защелками. Шарнир позволяет немного наклонять блок экрана вперед и больше — назад.

Side   Side

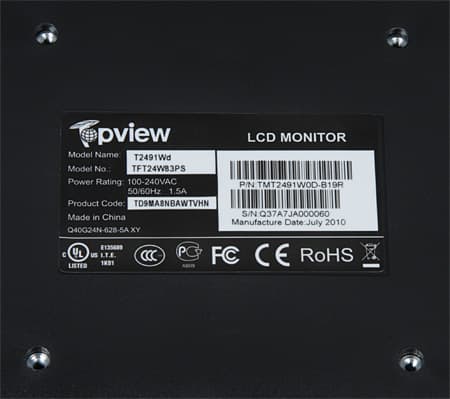

Четыре отверстия на задней панели предназначены для крепления к VESA-совместимому кронштейну (100×100 мм).

VESA

Коммутация

Connectors

Connectors

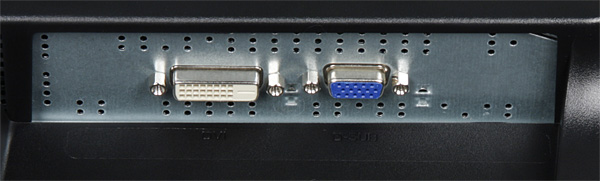

Есть аналоговый VGA и цифровой DVI-D, совместимый с HDCP. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню.

OSD

Меню, локализация и управление

Навигация по меню не очень удобная и надписи какие-то бледноватые, неконтрастные. В нижней строчке меню выводится подсказка по текущим функциям кнопок (только на английском). При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Когда нет меню, то кнопка «−» отвечает за выбор профиля, кнопка «+» переключает форматы. При желании можно изменить положение меню на экране и выбрать тайм-аут автоматического выхода.

OSD

Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее, но опечатки встречаются. К монитору прилагается напечатанное руководство пользователя на русском языке.


Присутствуют стандартные настройки Контрастность и Яркость.

OSD

Предустановленные сочетания настроек Контрастность и Яркость хранятся в 5 профилях (список Эконом). Гамма — это выбор одного из трех профилей гамма-коррекции. Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности 6 цветов.

OSD

На самом деле регулировок только 3, так как настройки RGB жестко связаны с настройками CMY. Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. На странице Усиление цвета перечислены специальные режимы цветокоррекции, а при выборе Демонстрация экран делится на две половинки, на одной демонстрируется исходное изображение, на другой скорректированное.

OSD

Настройки на странице Улучшение изображения позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения.

OSD

При этом можно изменять размер и положение этой области. Особой практической пользы от Усиление цвета и Улучшение изображения как-то не предвидится.

Режимов геометрической трансформации всего два: Full — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и 4:3 — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. По субъективным ощущениям цвета правильные и насыщенные. На взгляд белое и черное поля равномерные практически на всей площади экрана, но на черном поле присутствует неяркая засветка в виде вытянутых областей пошире снизу и совсем узкой сверху. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает чересстрочные сигналы 576i и 480i, и даже отображает их в режиме вывода по полям, но на экран выводится неубираемое предупреждение о несовместимости с таким сигналом. Прогрессивные режимы 576p, 480p, 720p и 1080p монитор поддерживает. 1080i и Full HD при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях (неустранимый завал в тенях и в светах соответствует границе диапазона 16—235). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает. В общем, монитор отлично справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

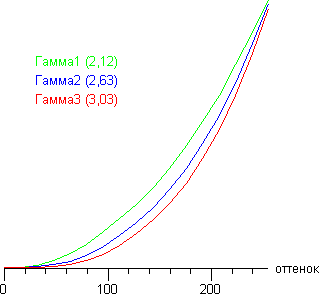

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

Gamma

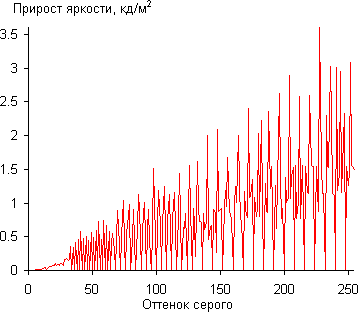

Реальная гамма-кривая ближе всего к стандартной при значении Гамма1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контрастность мы установили в 60, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Gamma

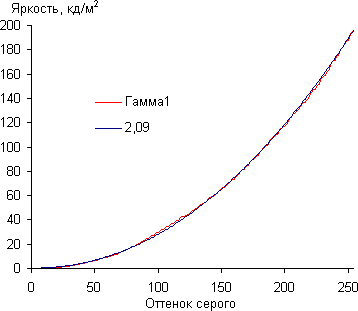

Рост прироста яркости в целом равномерный, но не каждый следующий оттенок значимо ярче предыдущего. Аппроксимация полученной гамма-кривой дала показатель 2,09, при этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой:

Gamma

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1). Цветовой охват близок к sRGB:

Gamut

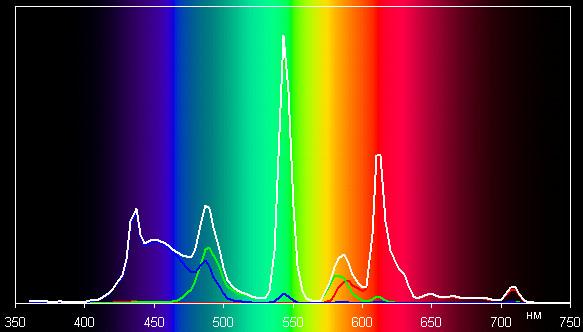

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

Spectrum

Такой спектр с несколькими выраженными пиками характерен для мониторов, в которых используются флуоресцентные лампы подсветки. Цветопередача ближе всего к стандартной в случае профиля sRGB. Также мы попытались вручную скорректировать цветопередачу, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB, профиля Стандарт и после ручной коррекции профиля Стандарт:

CT

DE

Ручная коррекция немного улучшила цветопередачу.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5°) датчиком. При измерении равномерности белого и черного полей, датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

ПараметрСреднееОтклонение от среднего
мин., %макс., %
Яркость черного поля0,28 кд/м²−14,825
Яркость белого поля233 кд/м²−9,37,9
Контрастность836:1−14,010,3

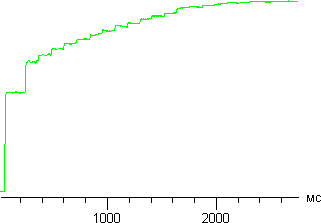

Аппаратные измерения показали хорошую равномерность яркости белого поля, равномерность черного поля и как следствие контрастности не очень высокая. При включении режима DCR установившаяся контрастность возрастает до десятков тысяч к одному, но скорость изменения яркости подсветки невысокая. График ниже показывает, как растет яркость при переключении с черного поля на белое при включенном DCR после 10 с выдержки черного поля (для наглядности модуляция ламп подсветки сглажена):

DCR

Видно, что яркость возрастает до максимума за 2 с лишним секунды. В целом, толку от такой медленной подстройки яркости немного. Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настроек Контрастность/ЯркостьЯркость, кд/м²Потребление электроэнергии, Вт
100/10023937,7
70/10023538,0
70/5016028,3
70/010221,1

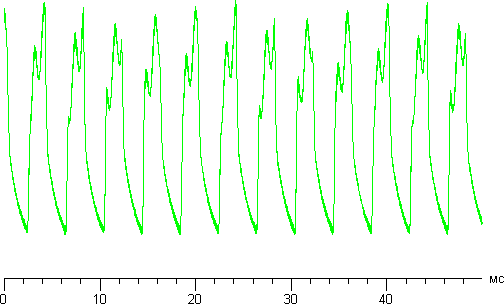

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание ламп подсветки не видно, благодаря высокой частоте модуляции — 250 Гц. На графике ниже показана модуляция яркости при Яркость = 0:

Lamp PWM

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

При Контрастность = 70 время отклика при переходе черный-белый-черный равно 11,3 мс (9,8 мс вкл. + 1,5 мс выкл.). Переходы между полутонами происходят в среднем за 26,9 мс в сумме. При повышении Контрастность до 100 светлые оттенки сливаются с белым, но время перехода черный-белый-черный снижается до 6,0 мс (4,4 мс вкл. + 1,6 мс выкл.). Как это ни странно, режим с разгоном матрицы отсутствует.

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,8 мс как при VGA-подключении, так и при DVI-подключении.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскостиВ горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

НаправлениеУгол, градусы
Вертикальное31/−25
Горизонтальное45/−45

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° пересекает отметку 10:1 при отклонении вниз на 49°.

Для количественной характеристики изменения цветопередача при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

Color ShiftColor Shift

Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении по вертикали вниз цвета меняются очень сильно, при отклонении вбок — сдвиг цветов меньше и при отклонении вверх еще меньше. Таким образом, на матрицу TN желательно смотреть перпендикулярно или чуть сверху, при отклонении вбок и тем более вниз цвета сильно меняются.

Выводы

По аппаратному оснащению данный монитор очень лаконичен. Верхом минимализма было бы оставить только VGA-вход, но, учитывая разрешение, цифровой вход просто необходим. По качеству изображения монитор является типичным современным представителем с матрицей TN, без явных отклонений в лучшую или худшую сторону. Единственно, что удивило, так это отсутствие функции разгона матрицы, что может отрицательно сказаться в случае динамичных игр. По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой и для просмотра кино.

Достоинства:

  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Очень небольшая задержка вывода
  • Русифицированное меню

Недостатки:

  • Слишком яркий индикатор питания


Благодарим компанию Gigazone (подразделение Gigabyte)
за предоставленный на тестирование ЖК-монитор Topview T2491Wd





17 декабря 2010 Г.
