Compro VideoMate U2700


Компактный гибридный TV-тюнер с интерфейсом USB 2.0



Тише едешь — дальше будешь.
Пословица

Увеличение количества новых моделей компьютерных TV-тюнеров производства тайваньской компании Compro Technology всегда отличалось высокой динамикой. Стоило только открыть для себя новый сектор рынка, как он в короткие сроки полностью перекрывался по всем ценовым диапазонам. Хорошей иллюстрацией такого подхода стал недавний модельный ряд тюнеров с поддержкой интерфейса PCI-Express, а некоторое время назад аналогичная ситуация наблюдалась в сегменте компактных и сверхкомпактных (Pen Drive Size) USB 2.0 тюнеров, с очередным представителем которых мы и познакомимся в этом обзоре.

Комплект поставки

Для компактных внешних устройств дизайнеры компании используют коробки с прозрачной вставкой, демонстрирующей сам тюнер. Фирменная оранжево-бело-синяя цветовая гамма, качественный материал упаковки и пояснительные надписи на русском и украинском языках способны стать причиной положительного впечатления ещё до покупки.

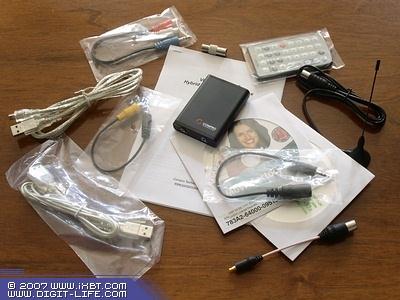

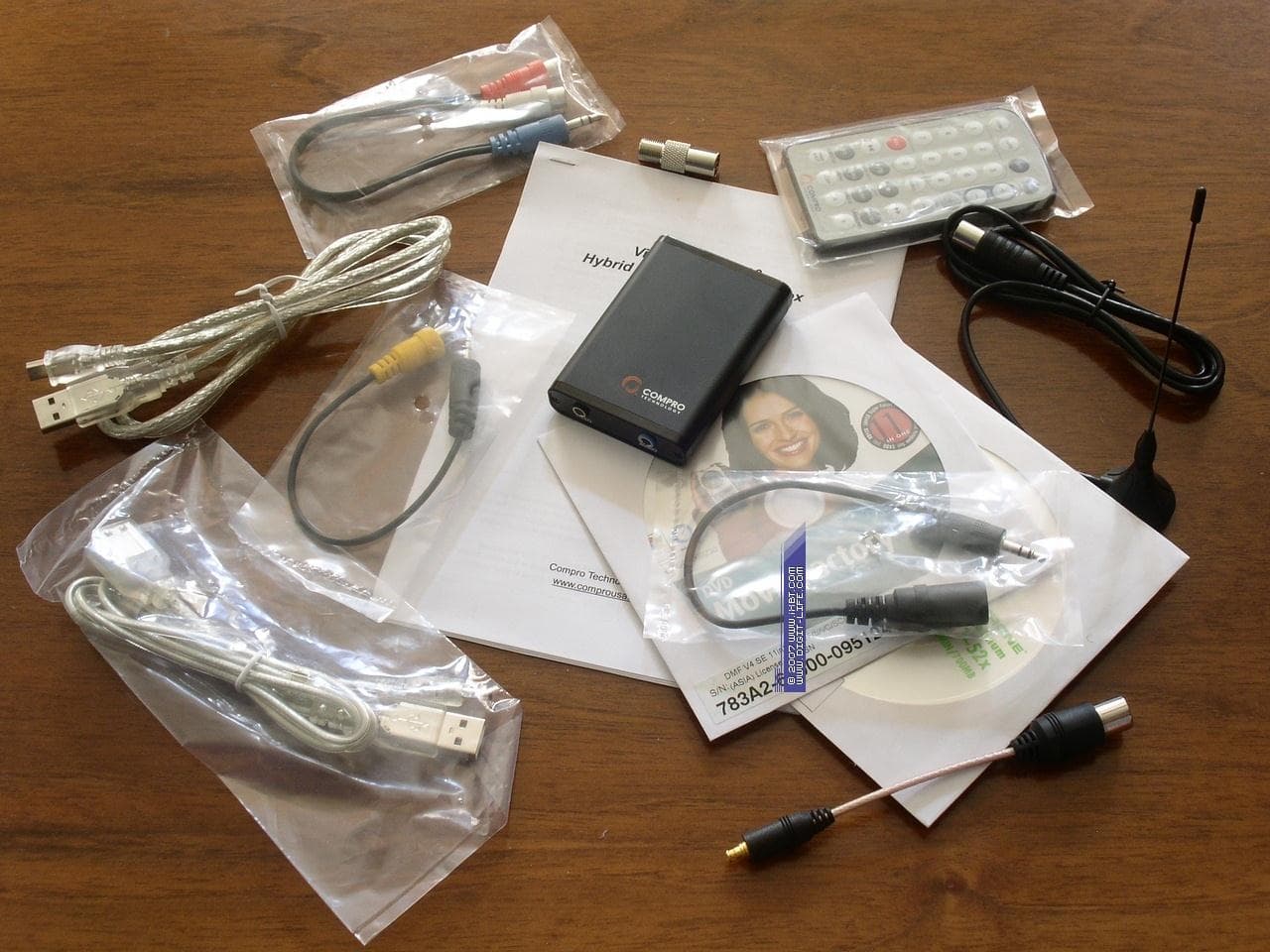

В традициях Compro богатые комплекты поставки, в нашем случае в коробке можно найти:

  • Тюнер
  • Пульт ДУ
  • Экранированный удлинительный кабель USB 2.0
  • Удлинительный интерфейсный кабельUSB 2.0 A — Mini-B с разъёмом для подключения дополнительного питания
  • Переходник для подключения антенны с IEC-разъёмом
  • Переходник F-Connector — IEC
  • Переходник S-Video — mini-jack 3,5 мм
  • Переходник RCA (композитный видеовход) — mini-jack 3,5 мм
  • Переходник 2 RCA (аудио) — mini-jack 3,5 мм
  • 2 CD с драйверами и программным обеспечением
  • Руководство пользователя (на русском языке)

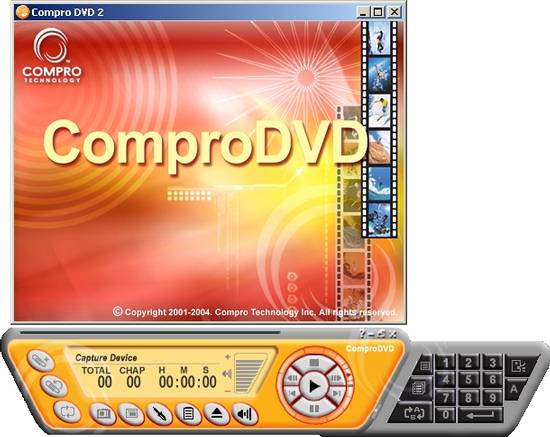

Дополнительное ПО представлено фирменным DVD-проигрывателем ComproDVD 2,

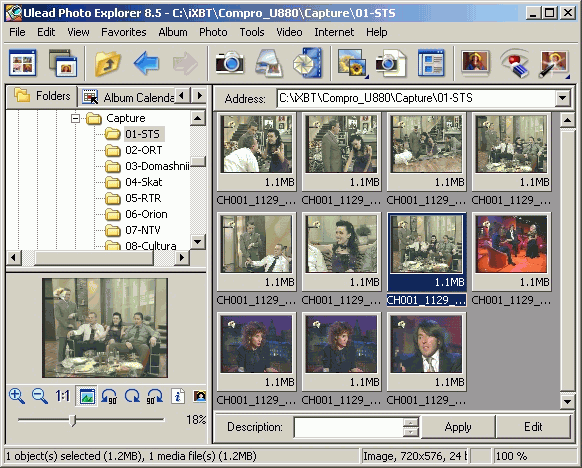

Ulead Photo Explorer 8.5 SE от Ulead Systems

и Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программ указаны на конвертах с дисками.

Конструкция и спецификации

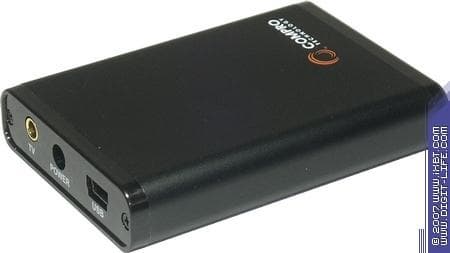

VideoMate U2700 является очередным примером используемой инженерами Compro Technology унификации. Тюнер имеет тот же корпус, что и аналоговый U900, отличается только цвет — чёрный вместо серебристого. Если сочетание серебристого цвета корпуса U900 с тёмными полупрозрачными торцевыми панелями могло показаться спорным решением, то в случае с U2700 таких претензий возникнуть не должно. Размеры устройства составляют 76×54×14 мм.



Коммутация изменений не претерпела. Внешние видео- и аудиоисточники подключаются при помощи переходников к двум разъёмам mini-jack 3,5 на передней панели. Там же находятся два индикатора режимов работы (красный и зелёный), между которыми расположен ИК-датчик пульта ДУ. На задней панели расположены антенный разъём (для подключения стандартной IEC антенны также используется переходник), разъём для подключения дополнительного питания (сквозной кабель для снятия питания с другого USB-порта входит в комплект) и разъём USB Mini-B для подключения к компьютеру.

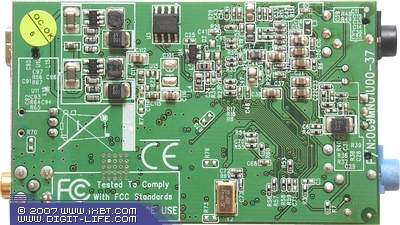

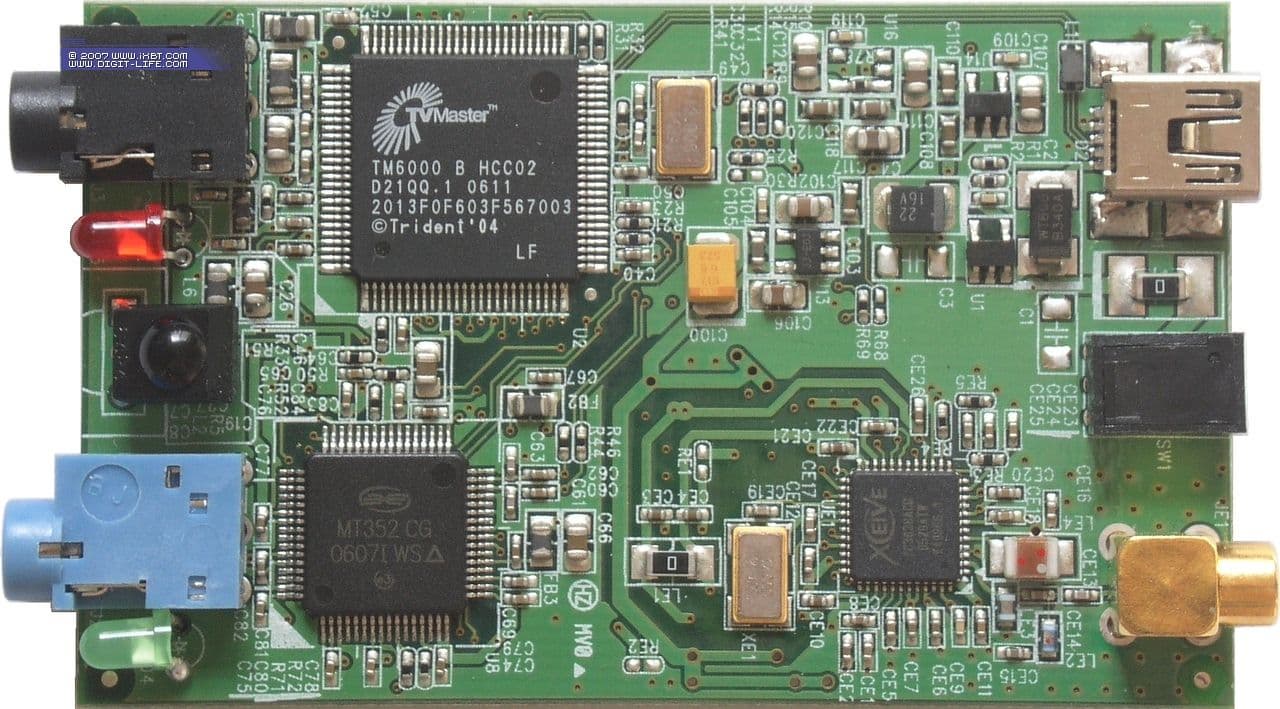

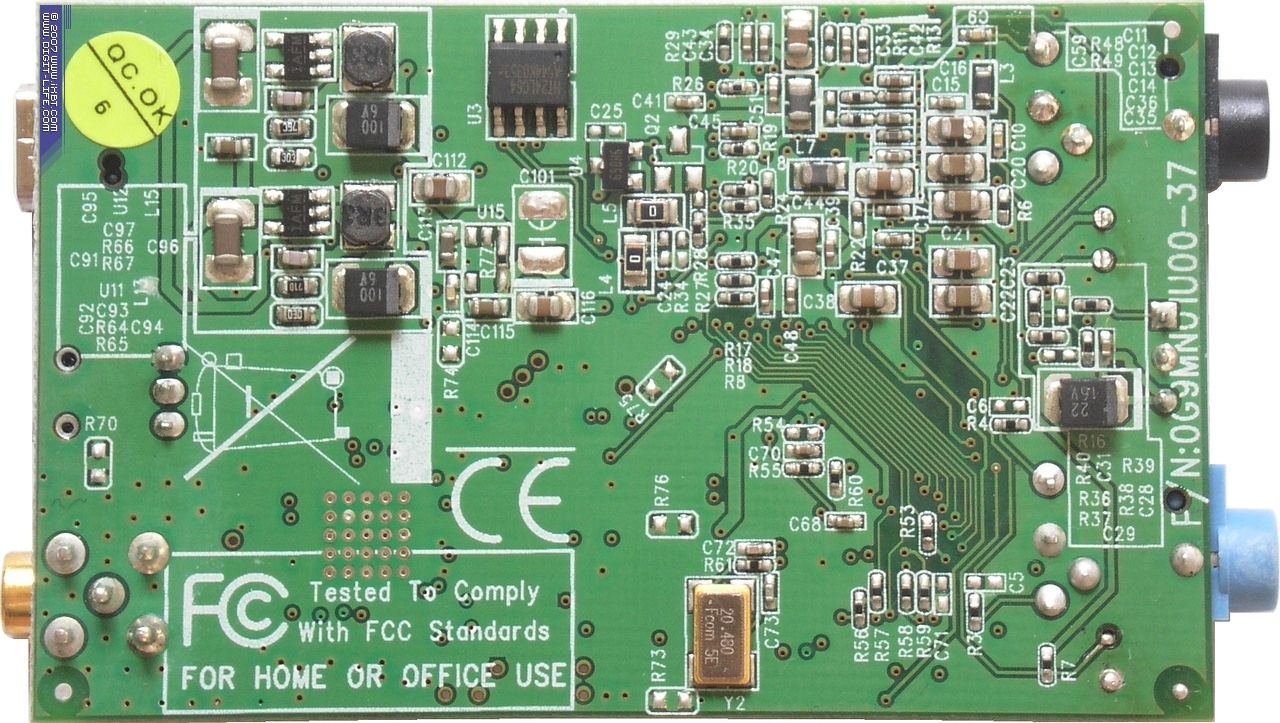

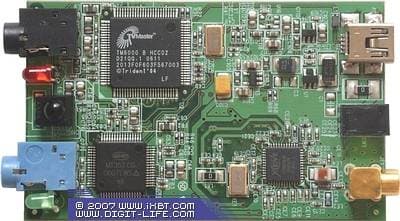

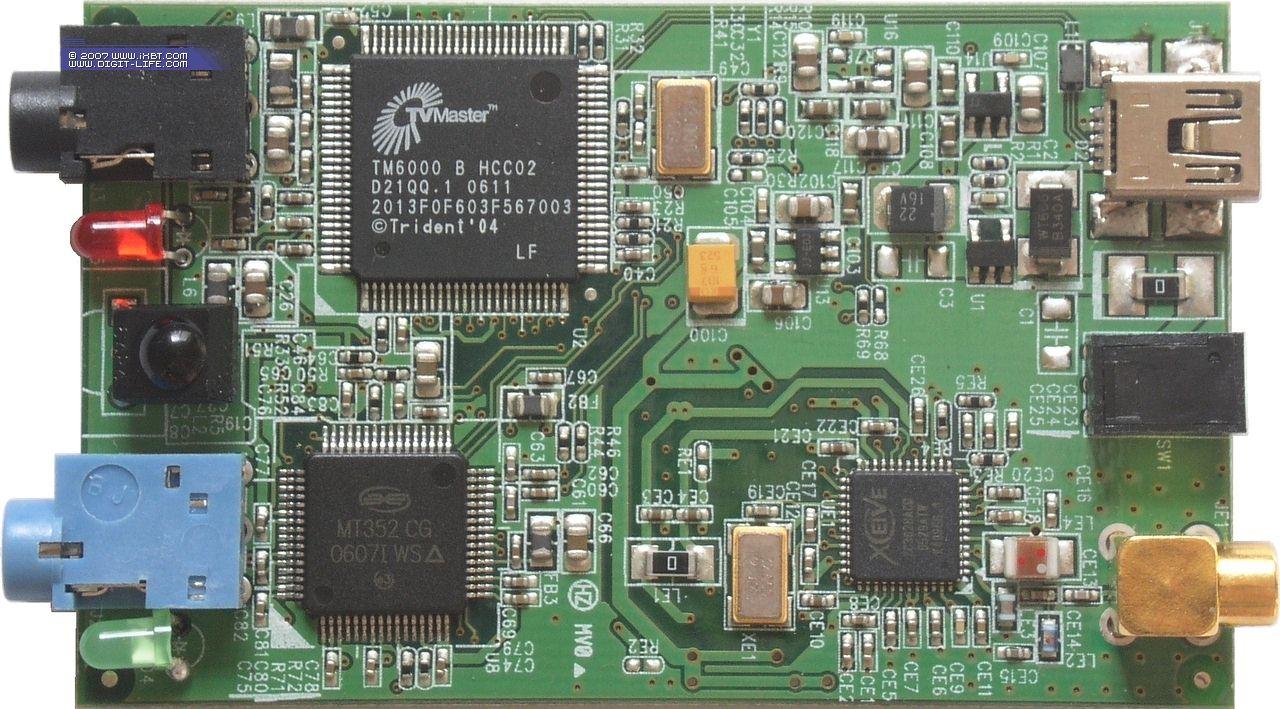

Плата имеет двухсторонний дизайн, однако все основные микросхемы размещены на одной стороне.



Гибридный полупроводниковый ВЧ-блок XC3028ACQ от лидирующей в этой области калифорнийской компании Xceive Inc. потребляет 1.2W. Как показывают наши исследования чувствительности, при соблюдении требований производителя к обвязке тюнеры на базе этих приёмников способны демонстрировать неплохую чувствительность.

Чип TV Master TM6000, производимый шанхайским подразделением Trident Multimedia Technologies Co., Ltd, является развитием знакомого нам по другим продуктам TM5600, в частности, он имеет лучшее, нежели у предшественника, качество изображения в PAL. Микросхема представляет собой 10-битный мультистандартный АЦП, объединённый с USB 2.0-контроллером. Поддерживаются разрешения 720×480, 352×480, 352×240 для NTSC и 720×576, 352×576, 352×288 для PAL/SECAM. Встроенный 16-битный звуковой АЦП позволяет получить только монофонический звук с частотой дискретизации 44.1/48 кГц, поэтому декодирование стереозвука в аналоговом режиме U2700 не поддерживает.

В U900 для этой цели использовался внешний декодер, место которого на плате занимает COFDM демодулятор MT352, разработанный Zarlink Semiconductor Inc. С ноября 2005 года MT352 вместе с некоторыми другими решениями, является собственностью Intel Corporation.

Возможности U2700, заявленные производителем:

  • Поддержка эфирного и кабельного телевидения
  • Поддержка всех стандартов телевизионного аналогового вещания (PAL/SECAM/NTSC)
  • Поддержка цифрового теле- и радиовещания в формате DVB-T
  • Поддержка MPEG2 HDTV (1080i / 720p) в цифровом режиме
  • Отсутствие необходимости в отдельном адаптере питания
  • Компактный пульт дистанционного управления
  • Поддержка MPEG1/2/4 при записи
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала
  • Настройка расположения каналов в списке
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр
  • Вывод изображения на рабочий стол
  • Полноценный режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP) с поддержкой 4 источников (каналы или видеофайлы)
  • Захват кадров
  • Разделение на файлы заданного размера при записи

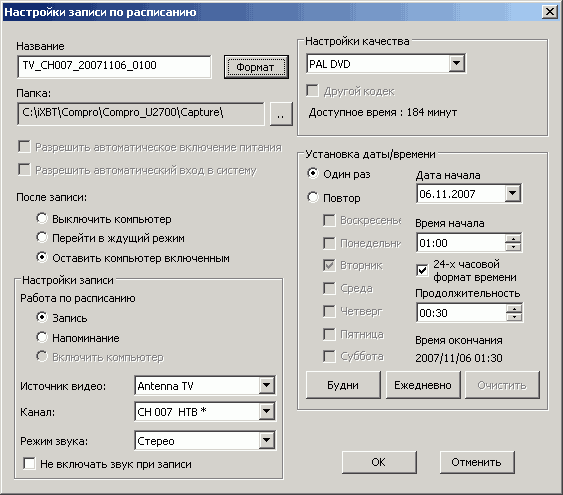

  • Планировщик записи
  • Поддержка энергосберегающих режимов S3/S4
  • Функция непосредственной записи на VCD/DVD Straight-to-Disc
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K


Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на компактную антенну из комплекта поставки.

Настройка

Установочный диск имеет одноуровневое меню с возможностью выбора основных и дополнительных компонентов. Прямая запись на оптический диск использует соответствующий модуль программы Ulead DVD MovieFactory 4 SE (см. далее по тексту), установка Ulead Photo Explorer обязательной не является.

Тюнер тестировался с драйвером версии 2.87.0.37. В разделе загрузки официального сайта (недавно получившего русское зеркало) для этой модели предлагается ComproDTV 3.0.2.9 от 14.03.2007 (!), но унификация штатного ПО позволила использовать последнюю доступную (при выборе VideoMate E800) версию ComproDTV 3.0.5.5 (сборка от 15.10.2007).

После установки в разделе Sound, video and game controllers диспетчера устройств предсказуемо появляется VideoMate U2700.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ.

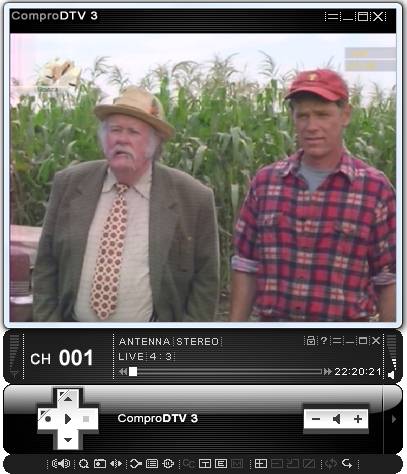

После перехода с ComproPVR 2 на ComproDTV 3 радикальное чёрно-белое оформление новой версии могло показаться неудобным, однако у новых пользователей проблем с адаптацией возникнуть не должно. Хотя, кнопки, обеспечивающие доступ к основным функциям и настройкам в нижней части панели, можно было сделать более крупными.

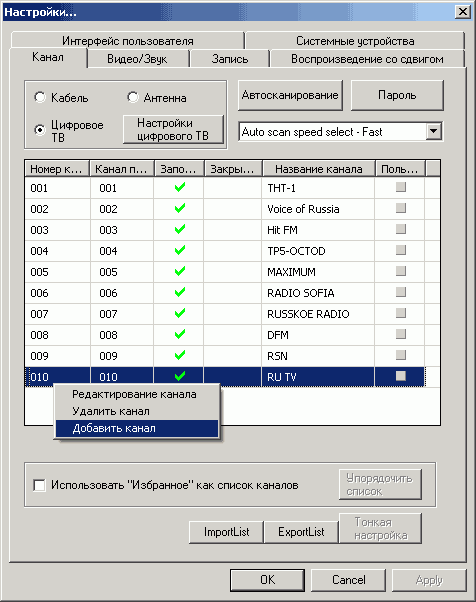

Кнопка Настройки цифрового ТВ в меню Канал позволяет выбрать регион, заданный диапазон (возможен поиск в пределах одной частоты) и один из трёх режимах чувствительности.

Для каждого канала возможна ручная установка параметров, в том числе, значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте. Доступно ручное добавление/удаление каналов.

Большинство современных полупроводниковых ВЧ-блоков обеспечивают высокую скорость автоматического поиска каналов с хорошей точностью. U2700 не стал исключением, обеспечив полное совпадение найденных каналов с реально существующими в цифровом режиме и всего один лишний канал в аналоговом.

Реализация (если это можно так назвать) поиска аналоговых каналов по частоте (чекбокс Расширенное автосканирование) больше года (!) вызывает лишь недоумение. При его использовании в список помещаются все частоты с интервалом, соответствующим шагу поиска (0.05, 0.1, 0.25, 0.5 и 1 МГц), умещающиеся в пределах максимально доступных 300 каналов. К сожалению, представители компании по неизвестной причине до сих пор игнорируют эту информацию.

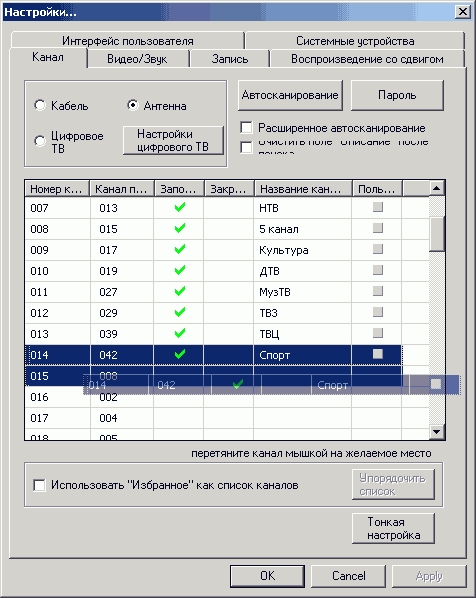

Сортировка каналов осуществляется перетаскиванием их мышкой с зажатой левой кнопкой.

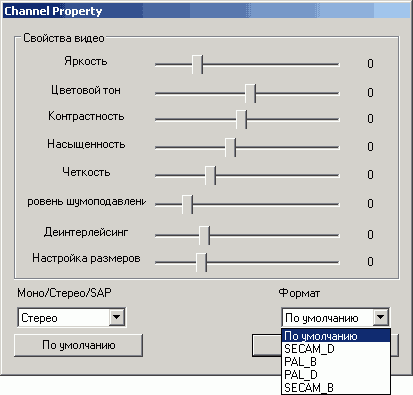

Список индивидуальных настроек (кнопка Пользовательские настройки в столбце справа от названий каналов) для каждого канала включает в себя яркость, цветовой тон, контраст, насыщенность, чёткость, стандарт цветности, шумоподавление, деинтерлейсинг и настройку масштабирования, позволяющую избежать краевых артефактов при просмотре. Ползунок, регулирующий степень шумоподавления, отвечает за работу программного алгоритма, выделяется среди конкурирующих решений хорошей эффективностью. Индивидуальная настройка деинтерлейсинга, несмотря на большой доступный диапазон, озадачивает, так как заметными можно назвать только отличия между работающим деинтерлейсингом при любой позиции ползунка и его полным отключением.

В наличии 7 фиксированных пользовательских списков избранных каналов без возможности редактирования их названий.

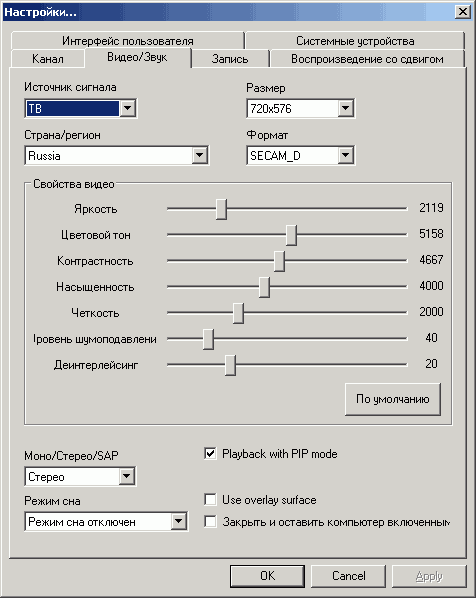

Общие настройки яркости, контраста, цветности, насыщенности, чёткости, деинтерлейсинга и программного шумопонижения, относительно которых изменяются индивидуальные, и бесполезный для U2700 выбор Моно/Стерео/SAP (также доступный в индивидуальных настройках) находятся в разделе Видео/Звук. Здесь же можно найти включение/отключение режима воспроизведения видефайлов в отдельном окне, включение/отключение оверлейной поверхности (при отключении используется Video Mixing Renderer) и таймер сна (до 2 часов с интервалом 30 минут).

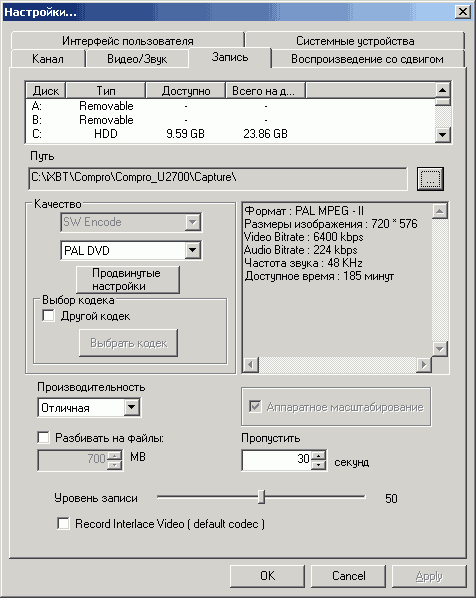

Стандартным форматом записи в аналоговом режиме является MPEG1/2 с доступом к настройкам разрешения, аудио- и видеобитрейта (постоянный и переменный) и частоты дискретизации (44.1 и 48 кГц). Максимальный доступный видеобитрейт составляет 10 Мбит/с, в наличии 4 предустановленных профиля (PAL DVD, PAL 1/4 DVD, PAL VCD и PAL 1/2 DVD) и один пользовательский, получаемый путём изменения параметров любого из стандартных.

Поддерживается запись сторонними кодеками, установленными в системе (чекбокс Другой кодек), при этом доступны дополнительные настройки. Отметим, что производитель не гарантирует совместимость со всеми существующими кодеками, в частности, отсутствует поддержка MJPEG, Huffyuv и т. д.

В цифровом режиме возможна запись в MPEG2 файл, запись транспортного потока и звуковой дорожки отдельно.

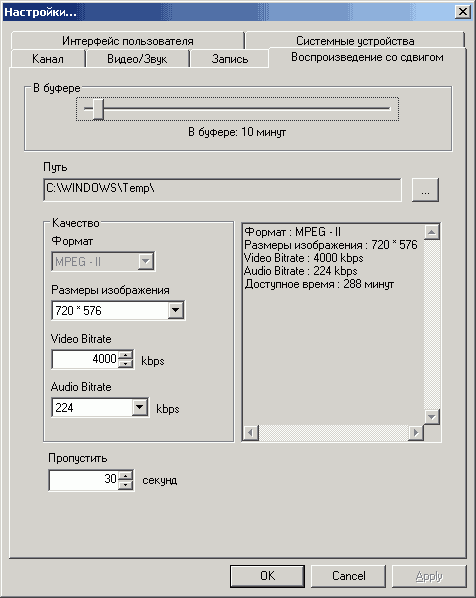

Настройки параметров отложенного просмотра Timeshift (в аналоговом режиме используется MPEG2, в цифровом параметры соответствуют параметрам принимаемого потока) допускают выбор разрешения, аудио- и видеобитрейта, максимальное время буфера, исходя из доступного места на жёстком диске, и интервал пропуска при перемотке.

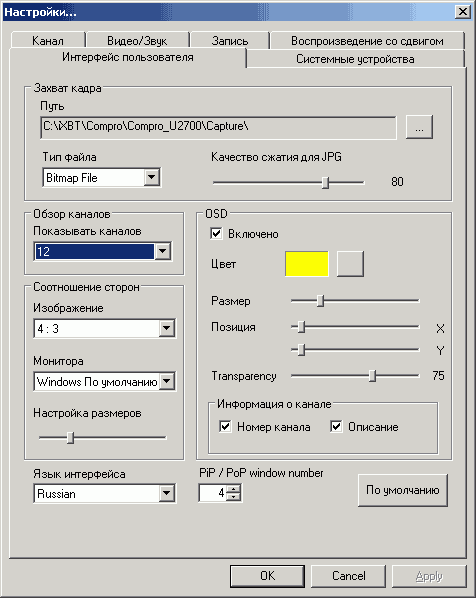

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, настроить масштабирование, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра (12 или 16 каналов). Реализовано несколько вариантов соотношения сторон изображения (4:3, 16:9, 16:10, пользовательское), также доступных в интерфейсной панели, и коррекция пропорций с учётом соотношения сторон монитора — (по умолчанию, 4:3, 5:4, 16:9, 5:3).

Звук передаётся посредством интерфейса.

Традиционно напоминаем, что сэкономить время, потраченное на настройку каналов, при последующих обновлениях программы можно, сохранив файлы channel.bin и chnprop.bin, расположенные в Program Files\VideoMate\VideoMate\ComproDTV 3\rc.

Дополнительные возможности

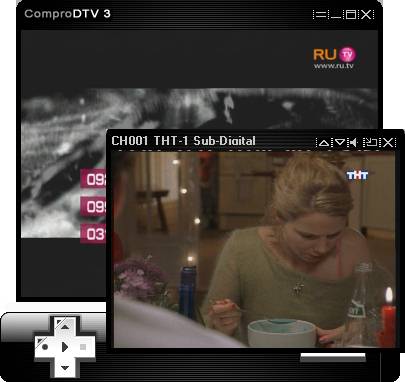

Передача нескольких DVB-T каналов на одной частоте стала причиной реализации многоканального просмотра до 4 программ одновременно (только в цифровом режиме). При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра TimeShift.

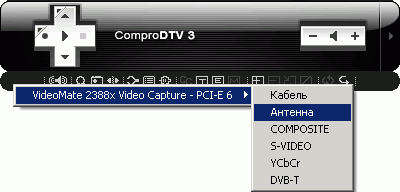

При наличии в системе ещё одного тюнера от Compro многоканальный режим полноценно поддерживает это устройство.

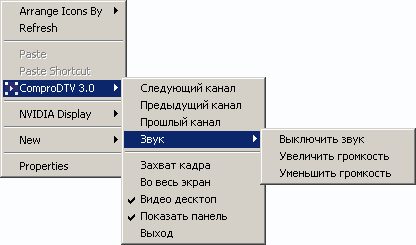

В режиме вывода видеоизображения на поверхность рабочего стола в системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т. д. Реализована и совместная работа этого режима с многоканальным просмотром, при которой один поток выводится на рабочий стол, а остальные отображаются в оконном режиме.

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

Имеется галерея захваченных кадров, без принудительного сохранения временные файлы удаляются.

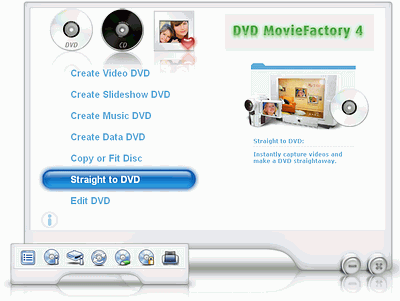

В состав Ulead DVD MovieFactory входит Ulead Disc-Direct SDK, позволяющий осуществлять захват непосредственно на оптический диск (функция Straight-to-Disc). Место дополнительной кнопки, появляющейся в интерфейсе предыдущих версий только после установки этого компонента, в программе ComproDTV 3 занимает ещё один профиль захвата.

Используемый интерфейс не способствует реализации фирменной системы управления питанием компьютера, характерной для некоторых PCI и PCI-Express тюнеров компании. Тем не менее, для выполнения запланированного задания возможен выход из режимов Standby/Hibernate. Соответственно по окончанию задания возможно выключение и переход в ждущий режим. Время от включения до выполнения запланированного задания также настраивается (по умолчанию 5 минут).

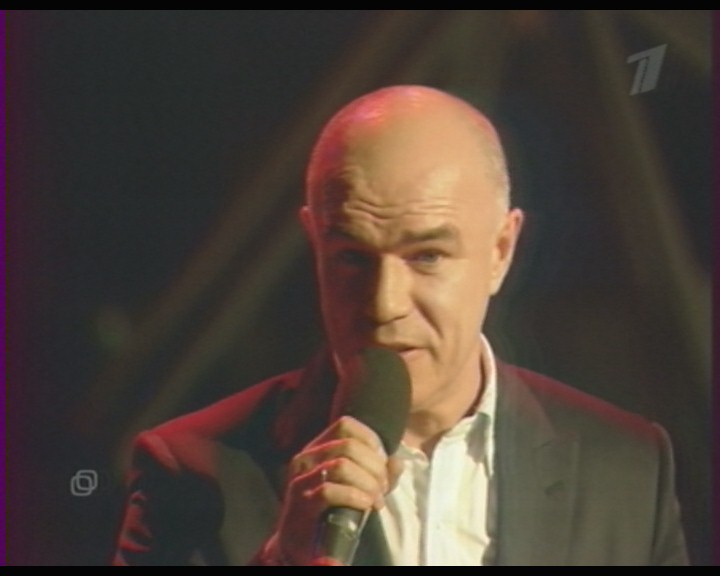

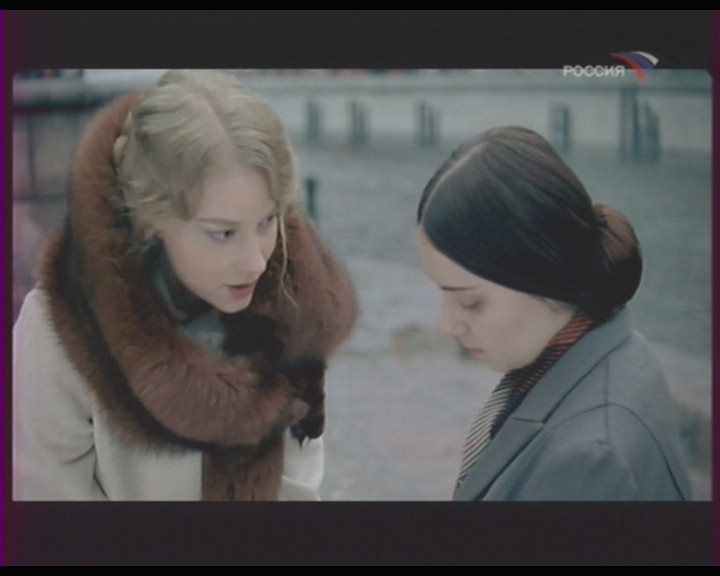

Качество

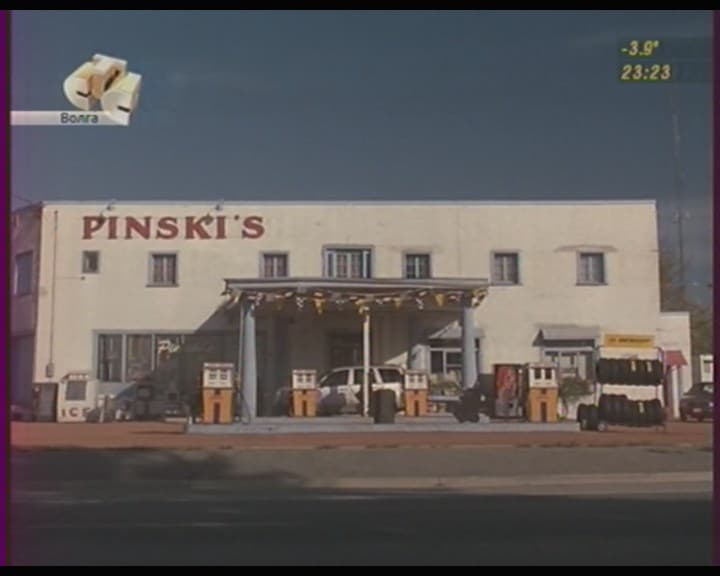

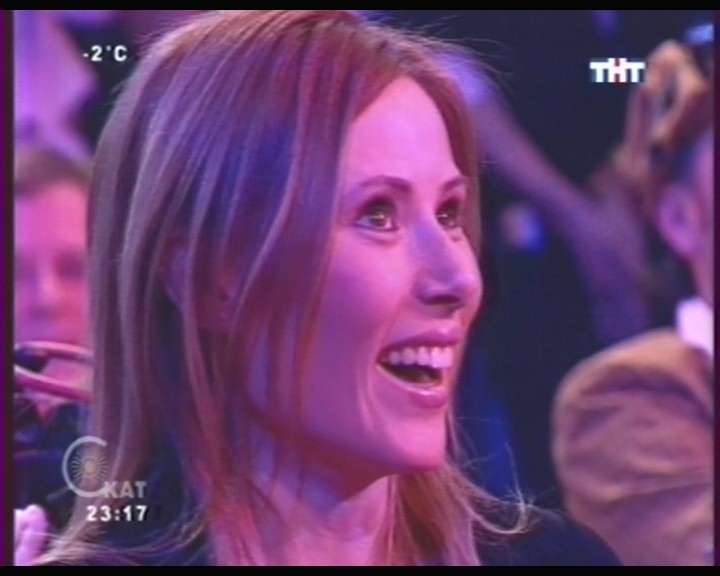

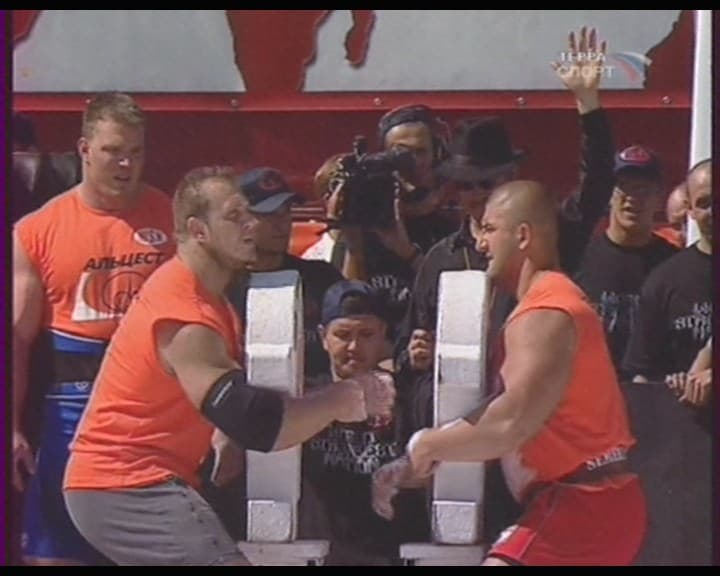

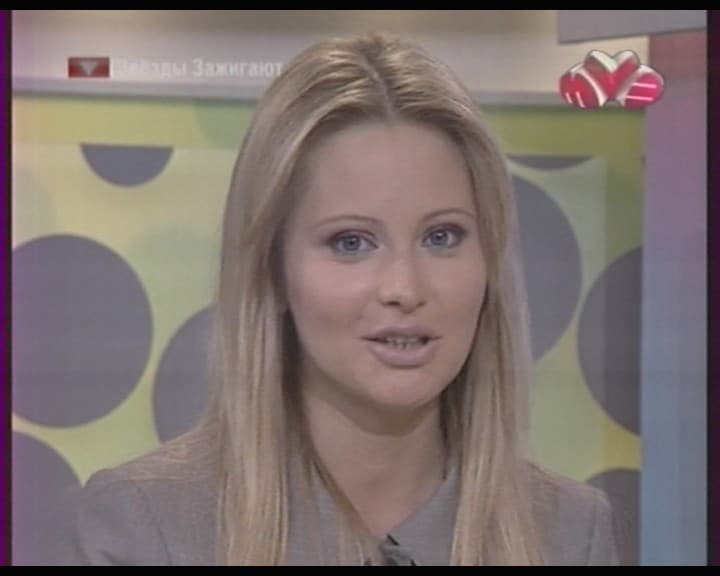

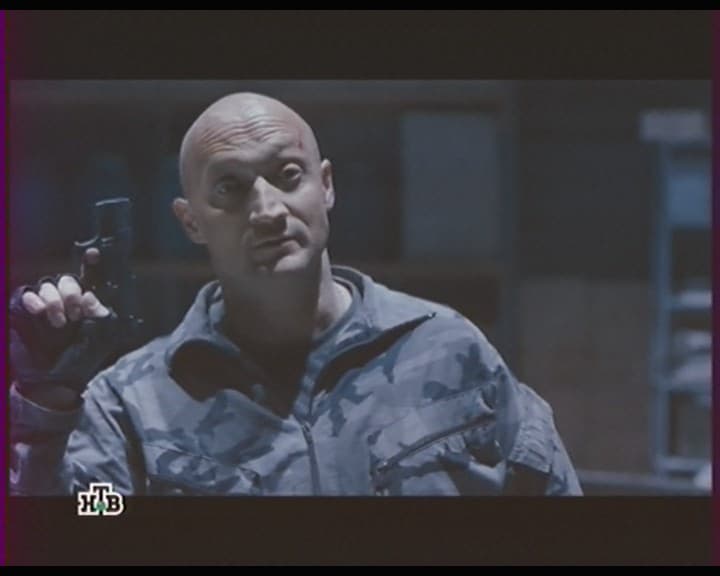

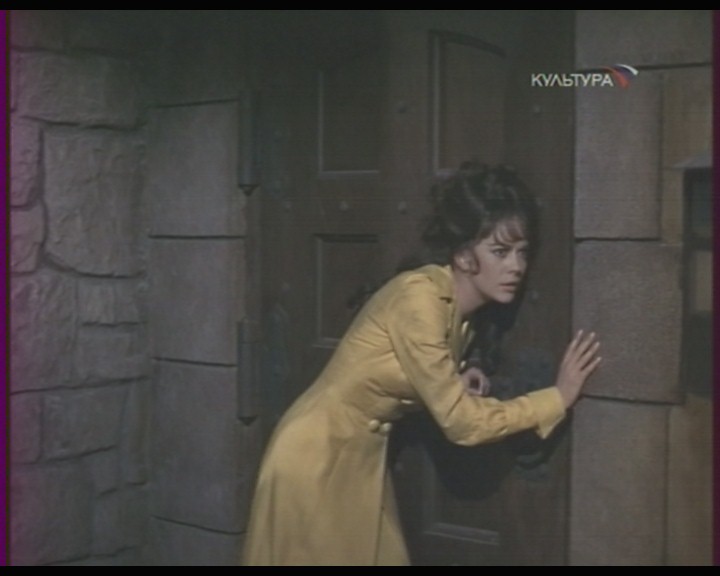

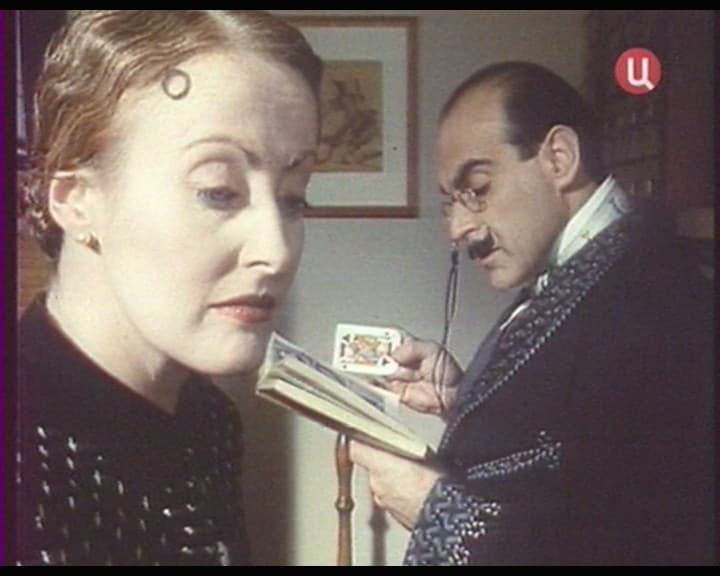

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Тюнер обеспечивает хорошее качество приёма в цифровом режиме. Удивило поведение индикатора уровня сигнала, во время нормальной работы демонстрирующего всего два показателя — минимум (!) и максимум. По качеству приёма аналоговых каналов U2700 при слабом сигнале уступает лучшим тюнерам с ВЧ-блоками от Xceive, но штатная система борьбы с шумом позволяет снизить влияние этого параметра. Качество изображения, в целом, не уступает моделям на базе АЦП последних поколений от Philips/NXP, Conexant и Texas Instruments. К сожалению, используемый алгоритм деинтерлейсинга несколько снижает чёткость. Отметим также, что диапазон настроек яркости и контраста по умолчанию и шаг их регулировки несколько отличаются от тюнеров, построенных на другой схемотехнической базе, что может стать причиной ручной подстройки для пользователей, знакомых с конкурирующими моделями.

Проблем с работой Timeshift на звуковых картах семейства Creative Audigy в процессе тестирования замечено не было.

Качество звука находится на хорошем уровне.

Совсем без шероховатостей не обошлось. В частности, один раз наблюдался периодический уход изображения в красные тона. Причину эффекта установить не удалось.

Автоматическое определение стандарта цветности не поддерживается, впрочем, как уже говорилось выше, необходимая настройка для каждого канала в штатном ПО присутствует.

В используемой при тестировании версии ComproDTV 3 не исправлено появление зелёной полосы в правой части изображения после переключения с аналогового режима в цифровой и обратно. Эта оплошность была исправлена в предыдущих версиях программы, но в последующих о её существовании, видимо, снова забыли.

Как и U900, тюнер нагревается при работе, тем не менее, субъективно температура не превышает 50 градусов.

Пульт ДУ

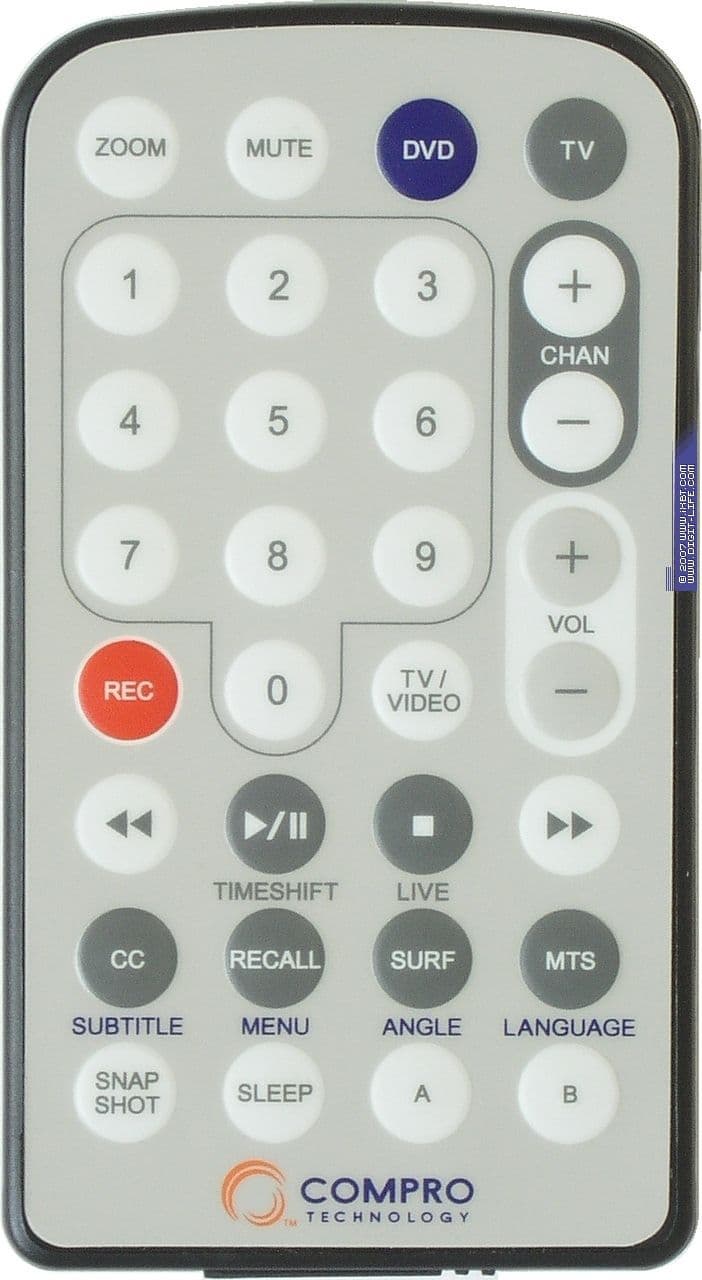

U2700 комплектуется 32-кнопочным пультом в слим-исполнении, который уже встречался нам с другими компактными тюнерами компании. Несмотря на меньшее по сравнению с другим вариантом количество кнопок (32 против 44), благодаря отсутствию FM-радио и не самой востребованной функциональности отсутствующих кнопок перемещения, эргономику пульта можно назвать хорошей. Пульт работает от батарейки CR2025 3V (входит в комплект поставки).

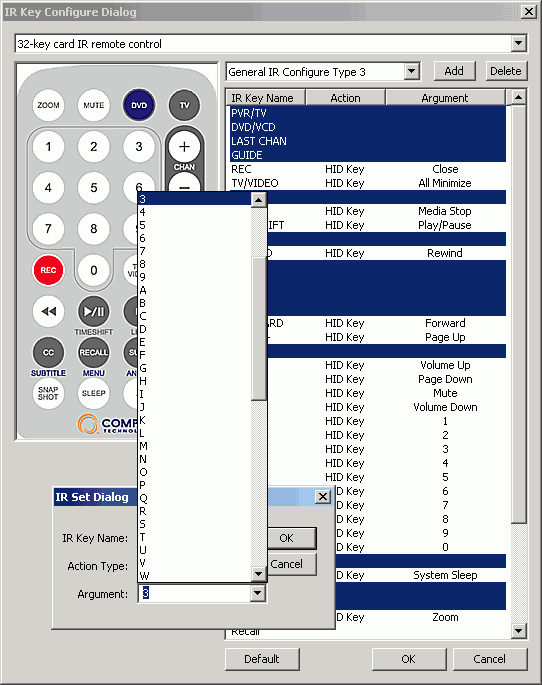

Тестирование с последней версией ComproDTV 3 объясняется ещё и появившейся в дополнение к настройке кнопок эмуляции HID-режима (Human Interface Device), позволяющей без обращения к сторонним утилитам использовать пульт для управления сторонними программами.

Возможно сохранение нескольких пользовательских конфигураций.

Выводы

Плюсы

  • Поддержка DVB-T
  • Передача звука по интерфейсному кабелю
  • Отсутствие необходимости во внешнем источнике питания
  • Поддержка всех используемых видео- и аудиостандартов
  • Возможность захвата с внешних источников
  • Малые габариты и вес
  • Оригинальный дизайн
  • Хорошее качество изображения и звука
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видеопараметров для каждого канала
  • Режим отложенного просмотра Timeshift
  • Возможность настройки пропорций оконного и полноэкранного режима
  • Многоканальный предварительный просмотр
  • Режим «Картинка-в-картинке/Картинка-вне-картинки» (для DVB-T)
  • Воспроизведение видео поверх рабочего стола с оригинальным управлением
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Функция непосредственной записи на оптический диск Straight-to-Disc (только при установленном Ulead DVD MovieFactory 4 SE)
  • Возможность отключения/перехода в спящий режим после окончания записи
  • Компактный пульт ДУ
  • Эмуляция HID-режима при работе с пультом ДУ для управления сторонними приложениями
  • Поддержка 32- и 64-разрядных версий Windows Vista
  • Русскоязычный интерфейс программы для работы с тюнером
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Отсутствие декодирования стереозвука в аналоговом режиме
  • Проблемы с работой поиска по частоте
  • Небольшое количество поддерживаемых сторонних кодеков

Compro VideoMate U2700 представляет собой неплохо сбалансированное гибридное решение с хорошими техническими характеристиками и удобным для обычного пользователя программным обеспечением. Звёзд с неба устройство не хватает, но для тех, кто ценит оригинальный внешний вид, хорошее качество изображения, компактность и возможность использования пульта ДУ для управления сторонними приложениями, может оказаться хорошим выбором.

В завершение напомним дочитавшим до этого места сотрудникам Compro Technology и компаний-дистрибьюторов о том, что требование знания английского языка для обращения в электронную почту технической поддержки и отсутствие официального русскоязычного форума для компании, рассчитывающей на сколь-нибудь заметное положение на местном рынке, являются серьёзными упущениями.



Средняя текущая цена (количество предложений) Compro VideoMate U2700 в московской рознице: Н/Д(0)



Выражаем благодарность эксклюзивному дистрибьютору
продукции Compro в Украине, компании K-Trade LTD
и компании «Compro Technology»
за предоставленный на тестирование тюнер
