Цифровой тюнер AstroMeta Digital TV Dongle

с интерфейсом USB и поддержкой DVB-T2, DVB-C, DAB, FM-радио и SDR


«Качество — это делать что-либо правильно, даже когда никто не смотрит»
Генри Форд

Постепенный переход эфирного телевизионного вещания на цифровой стандарт DVB-T2 и распространение стандарта DVB-C у кабельных операторов стали причиной появления на отечественном рынке компьютерных TV-тюнеров, поддерживающих современные стандарты. Недавно мы рассматривали продукцию производителей первого эшелона на примере AVerTV Hybrid Volar T2 (H831), AVerTV Nova T2 (A757) и AVerTV Nova T2+C (A757), но уровень цен и актуальное состояние отечественного рынка заставляют внимательнее присмотреться к дистанционным покупкам, которые уже освоили, например, пытливые и экономные пользователи мобильных телефонов китайских брендов.

Рассматриваемый далее по тексту TV-тюнер, выпускаемый неизвестной российскому покупателю компанией AstroMeta Technology, характеризуется нескромной функциональностью (устройство поддерживает цифровое телевидение стандартов DVB-T2, DVB-C и аналоговое FM-радио) при скромной цене (менее $30 на момент подготовки обзора).

Комплект поставки

Как и положено бюджетному устройству, AstroMeta Digital TV Dongle поставляется в обычном полиэтиленовом пакете, добросовестность его дополнительной упаковки целиком и полностью зависит от продавца.

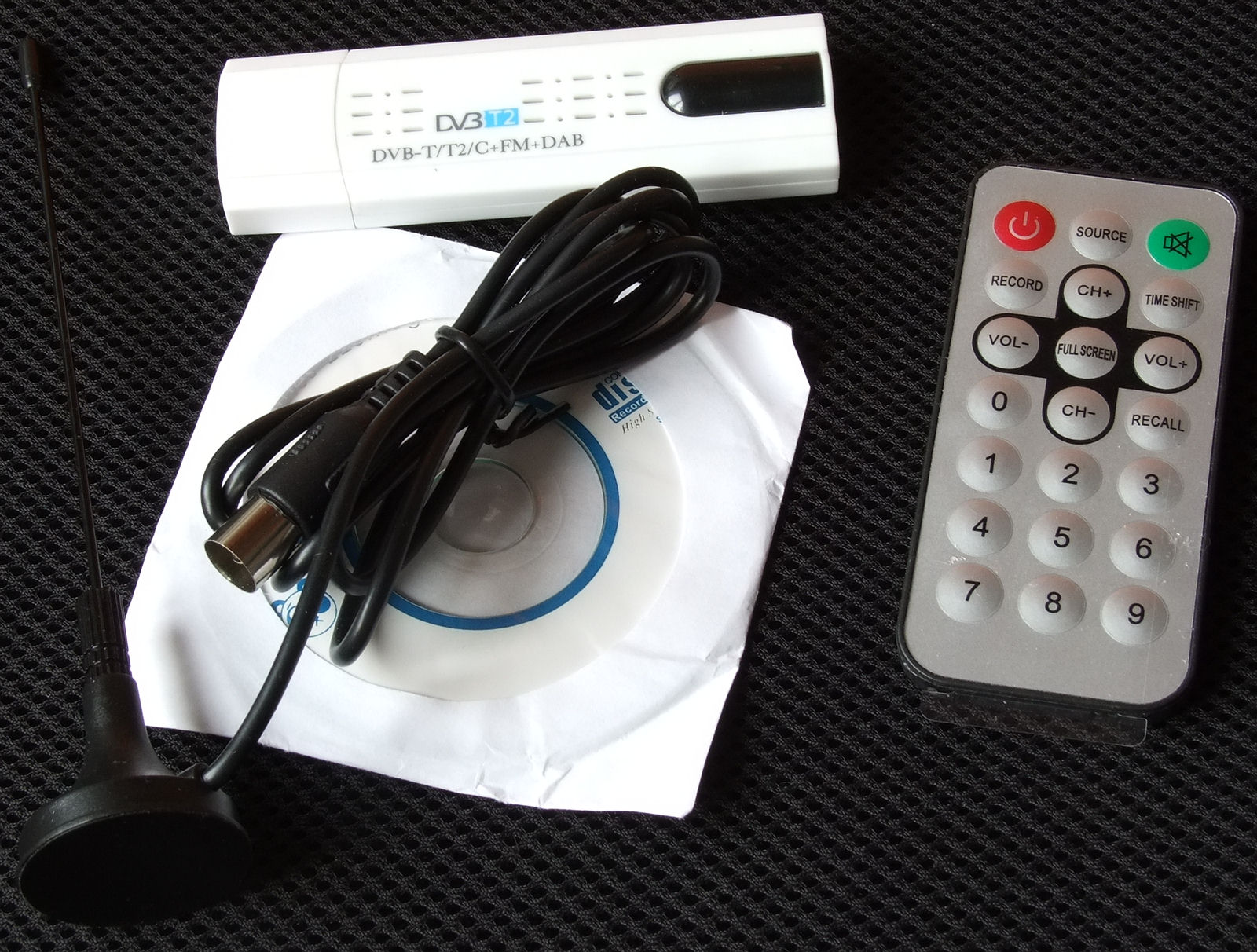

В комплект поставки входят:

  • тюнер;
  • пульт ДУ;
  • портативная антенна;
  • установочный CD с драйверами и ПО.

Конструкция и спецификации

Согласно доступному на соответствующей странице сайта вместе с драйверами и ПО руководству пользователя, список возможностей TV-тюнера и штатного ПО составляют:

  • поддержка DVB-T, DVB-T2 и DVB-C;
  • поддержка DAB/DAB+ (Digital Audio Broadcasting) и FM;
  • просмотр HD-каналов и электронная программа передач (EPG);
  • поддержка MPEG4 H264 HD/SD с аппаратным ускорением видео (DXVA2);
  • поддержка сенсорных экранов;
  • различимый с большого расстояния интерфейс с большими кнопками («Clear 10-foot user interface with big buttons for easier operation » в оригинале);
  • многоязычный интерфейс;
  • дистанционное управление;
  • поиск каналов;
  • поддержка планировщиком энергосберегающих режимов hibernate/sleep;
  • захват кадров;
  • непосредственная или запланированная запись;
  • воспроизведение файлов с поиском и перемоткой;
  • дополнительное меню для записанных файлов;
  • поддержка нескольких звуковых дорожек;
  • телетекст;
  • режим отложенного просмотра Time shifting.

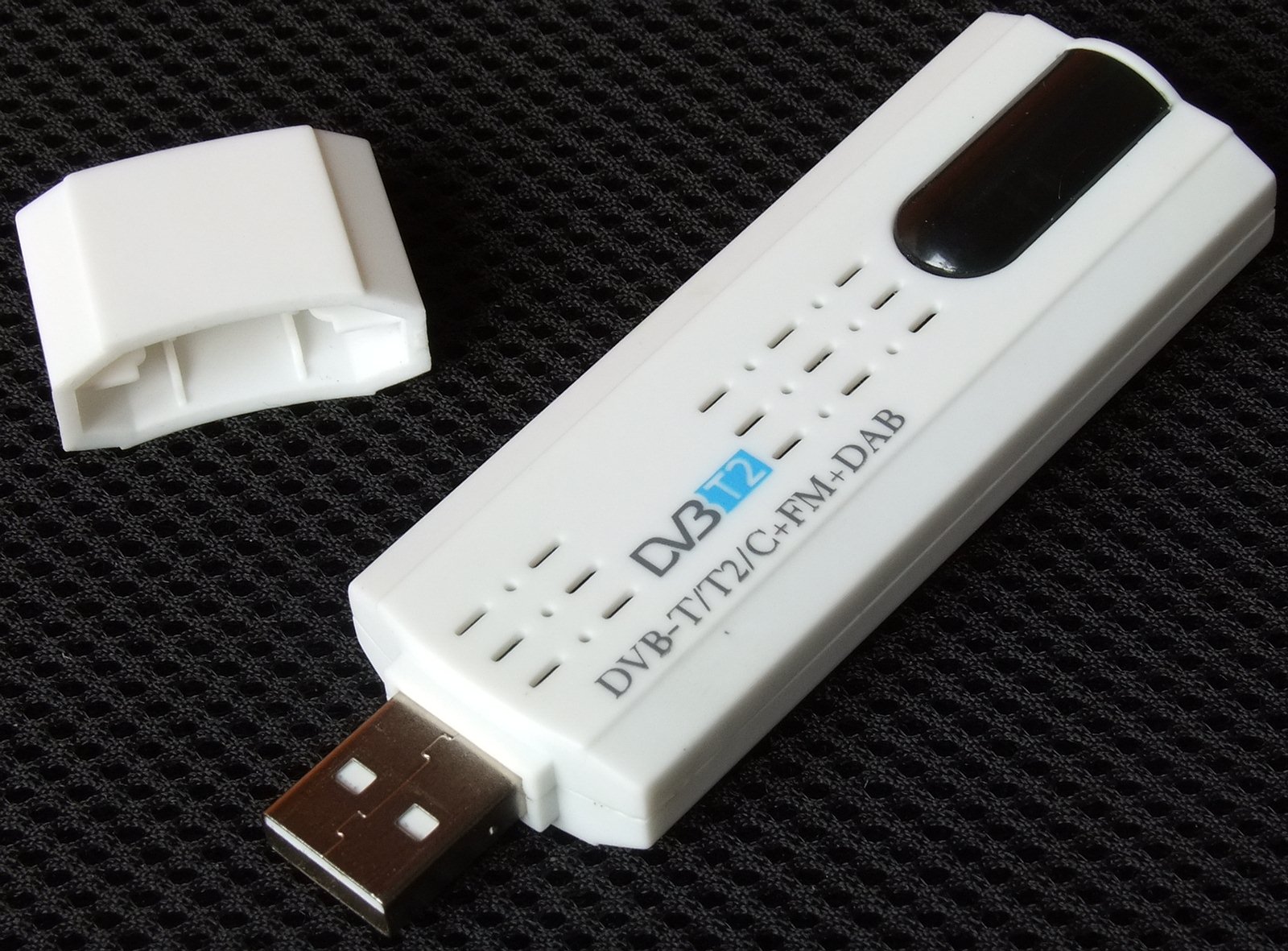

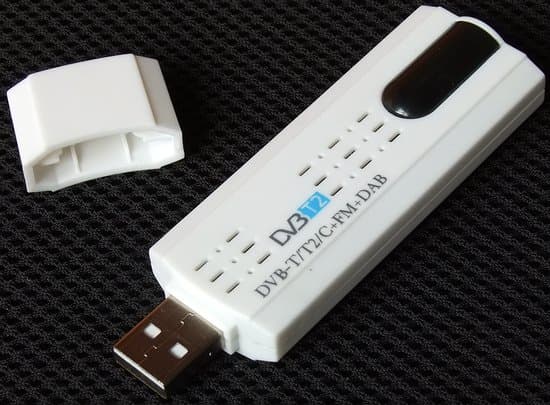

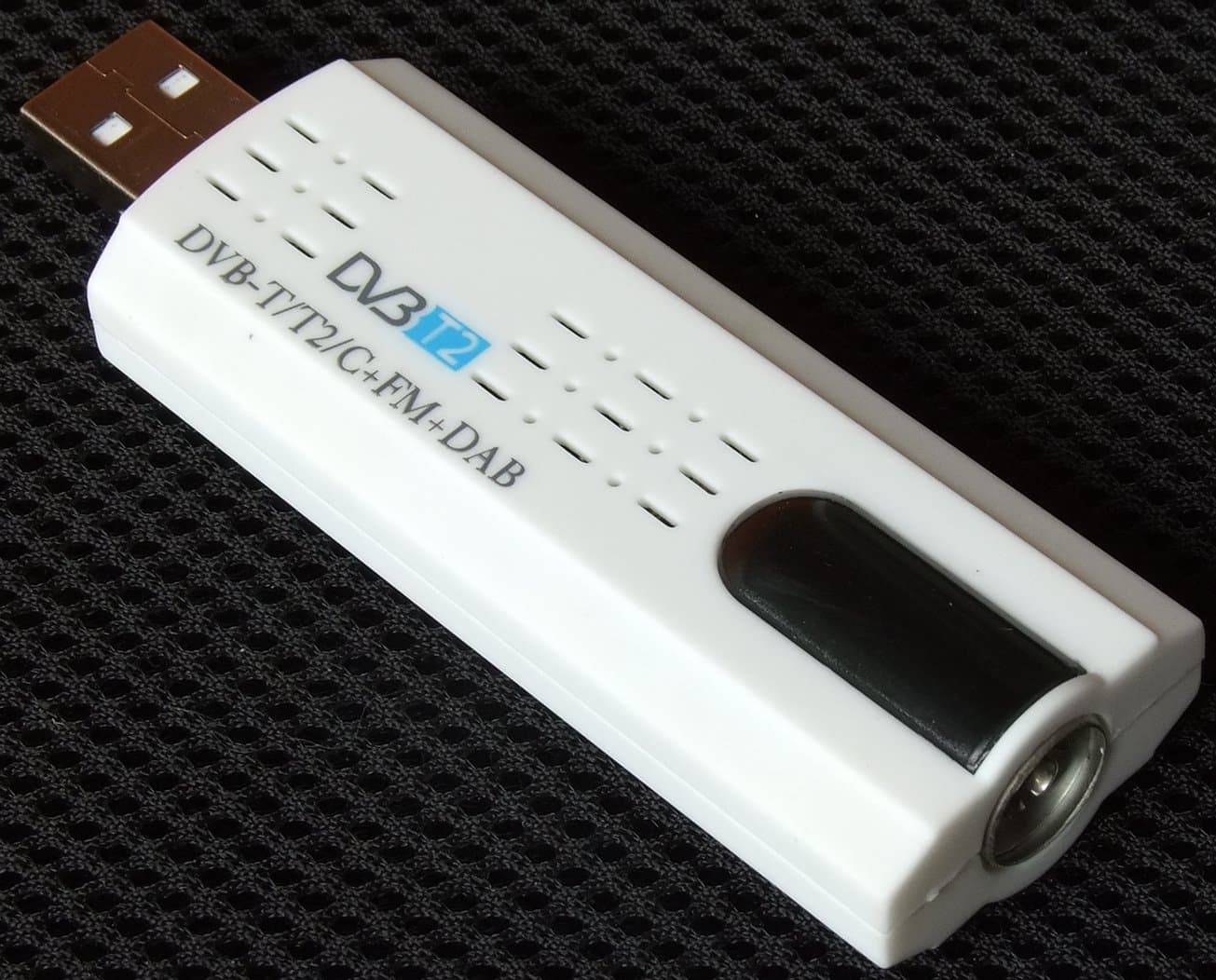

Внешне AstroMeta Digital TV Dongle представляет собой типичный компактный TV-тюнер с интерфейсом USB, разъем которого закрывается крышкой.

С противоположной стороны расположен антенный разъем IEC, рядом с которым с двух сторон находятся вставки из прозрачного пластика, обеспечивающие работу ИК-датчика для управления пультом ДУ.

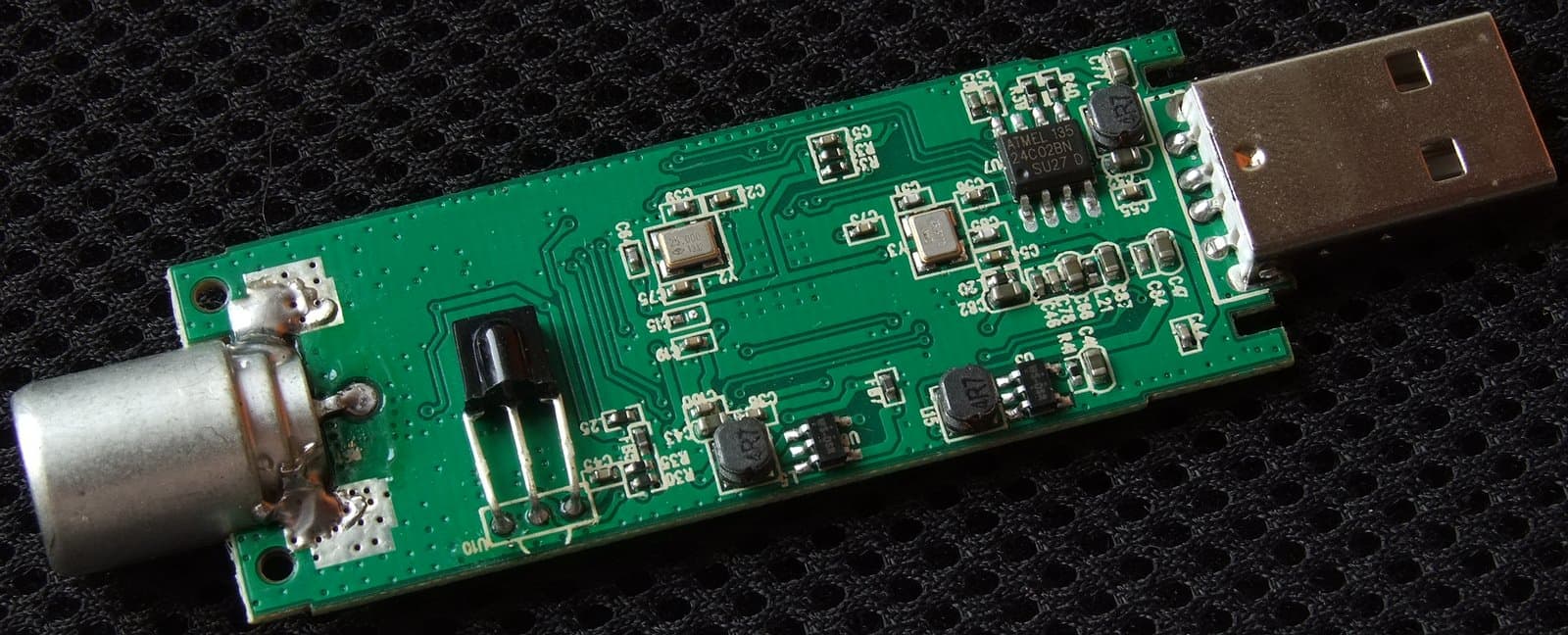

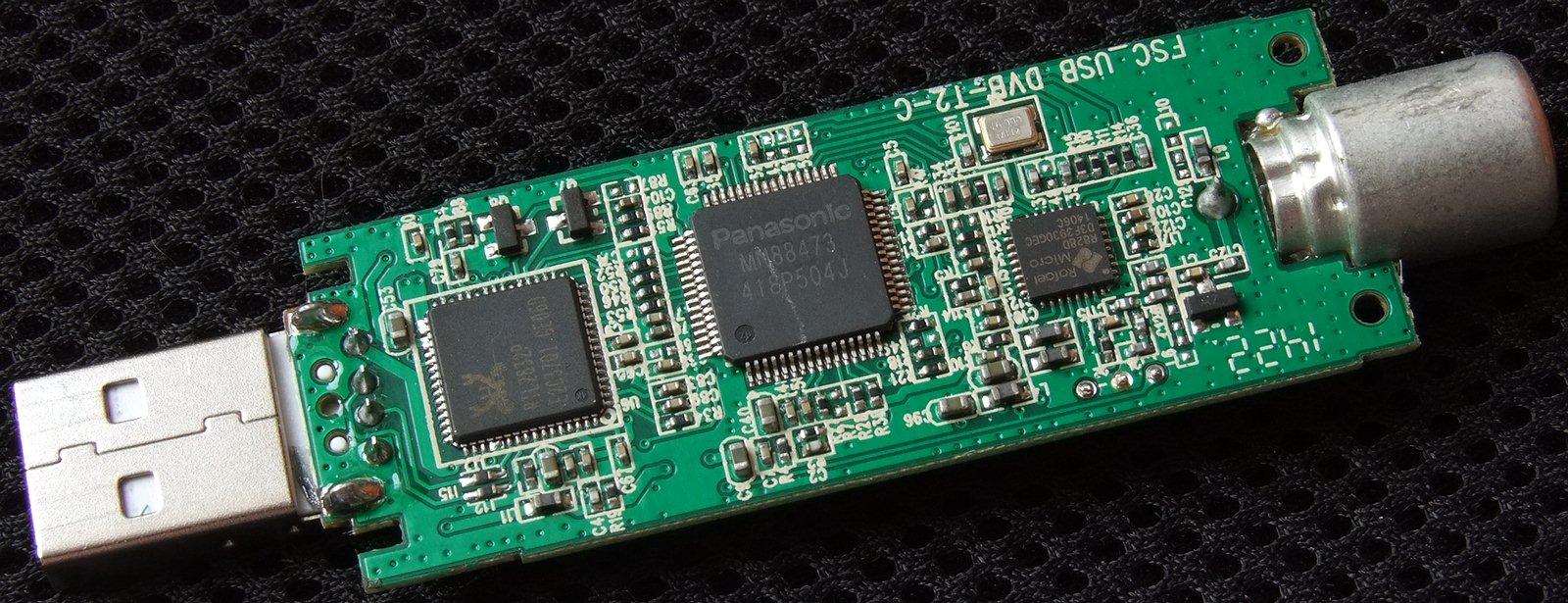

Прием сигнала обеспечивает ВЧ-блок Rafael Micro R828D компании Rafael Microelectronics, микросхема RTL2832P производства Realtek Semiconductor представляет собой DVB-T COFDM-демодулятор с интерфейсом USB 2.0, поддержкой FM/DAB/DAB+ и дистанционного управления.

RTL2832P отличается от RTL2832U наличием дополнительного интерфейса для транспортного потока (TS, transport stream), позволяющего задействовать еще один демодулятор, которым стал MN88473 компании Panasonic Semiconductor, добавивший поддержку DVB-T2 и DVB-C.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-970
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Видеокарта Gigabyte GeForce GTX Titan
  • Оперативная память 16 ГБ (4×4096 DDR3 Samsung M378B5273DH0-CH9)
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • SSD 64 ГБ OCZ Vertex 4
  • SSD 256 ГБ Samsung 840 EVO
  • SSD 512 ГБ OCZ Octane
  • Жесткий диск 2 ТБ Toshiba (DT01ACA200)
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • DVD ReWriter Asus DRW-24B1ST
  • Операционные системы Windows XP Professional (SP3) Rus, Windows 7 Ultimate x64 Rus и Windows 8.1 Pro x64 Rus

Список эфирных каналов при тестировании

Цифровое вещание ведется на частоте 522 МГц с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Для тестирования цифрового кабельного вещания использовался кабельный сигнал оператора Дом.ru филиала ЗАО «ЭР-Телеком Холдинг» в г. Самара.

Подключение

AstroMeta Digital TV Dongle не поддерживает аналоговое вещание и захват с внешних источников, однако характерное для большинства компактных компьютерных TV-тюнеров подключение к одному разъему IEC может вызвать определенные затруднения при одновременном использовании DVB-T2 и DVB-C или FM и DVB-C.

Настройка

Приятно удивляет регулярное обновление драйверов и ПО. На сайте производителя доступны две разновидности драйверов (при тестировании использовались драйверы версии 64.4.108.2015), одна из которых предназначена для использования со сторонними программами при работе с DVB-C, штатное ПО в виде программ TVR и DVBC TVR для DVB-T2 и DVB-C соответственно (при тестировании использовались версии 4.6.1) одинаково поддерживает обе.

После установки в разделе Звуковые, видео и игровые устройства появляется устройство Astrometa DVB-T2 Device,

а в разделе Устройства HID (Human Interface Devices) — устройство HID Infrared Remote Receiver.

В системный трей помещается иконка программы RC.exe, отвечающей за работу планировщика и пульта ДУ.

Недоумение вызывает использование двух совершенно одинаковых внешне и функционально программ TVR и DVBC TVR для режимов DVB-T2 и DVB-C. Программы могут работать независимо друг от друга, однако по умолчанию в штатную автозагрузку Windows прописывается RC.exe из папки Program Files (x86)\Astrometa\DVBC TVR, в силу чего именно DVB-C приложение откликается на работу пульта ДУ и запускается для выполнения заданий. Изменить это можно заменой RC.exe из папки Program Files (x86)\Astrometa\DVBC TVR на RC.exe из папки Program Files (x86)\Astrometa\TVR в автозагрузке, но одновременной работы с DVB-T2 и DVB-C не предусмотрено.

Программы TVR и DVBC TVR относятся к типу мультимедийных оболочек, все операции, включая настройки, производятся на основном экране. Ревнители корректного перевода могут самостоятельно отредактировать файлы Language.ini в папках с программами для любого из поддерживаемых языков.

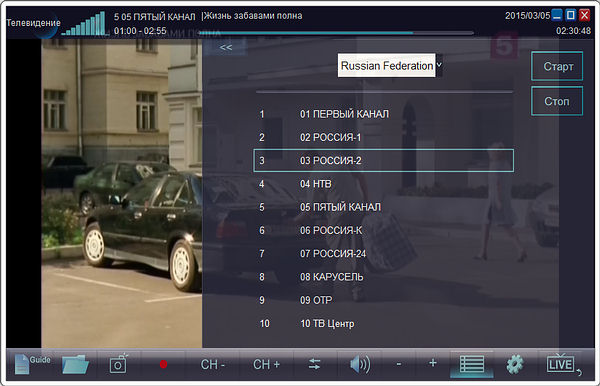

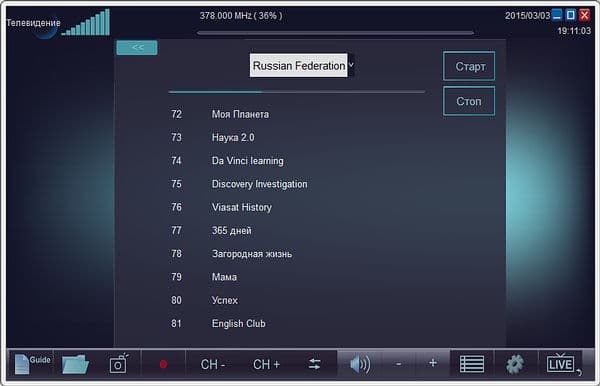

Обе ипостаси программы встречают пользователя окном поиска каналов с выбором региона.

Результаты поиска в обоих случаях совпали с имеющимися списками каналов.

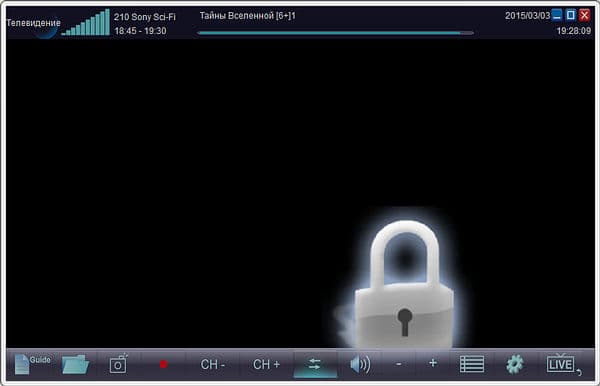

Настройки поиска не предусматривают пропуска кодированных каналов, в списке они не имеют дополнительной информации о статусе, выбор такого канала может привести к черному экрану с изображением замка.

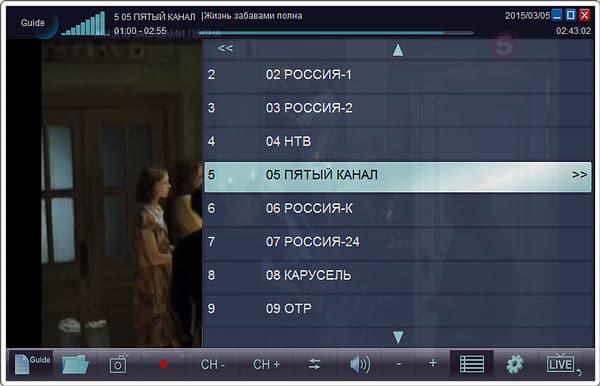

Кнопка «Guide» на панели открывает список каналов.

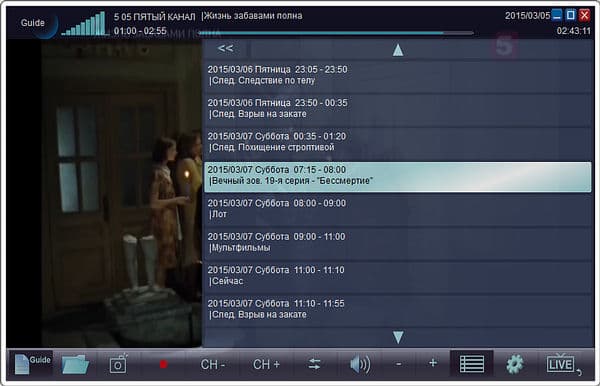

Стилизованные двойные стрелки вправо (стрелки влево отвечают за возврат в предыдущее меню) на каждом из каналов вызывают программу передач для этого канала,

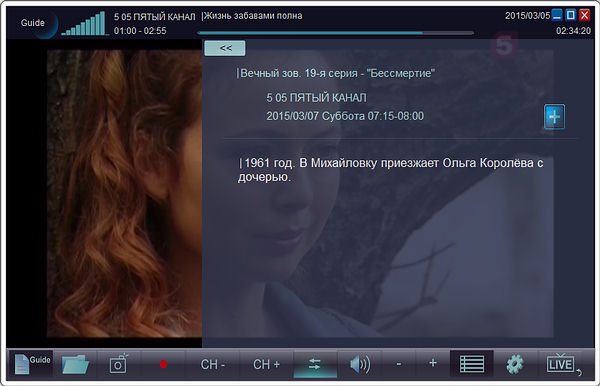

в свою очередь нажатие на конкретной передаче открывает описание и кнопку вызова планировщика,

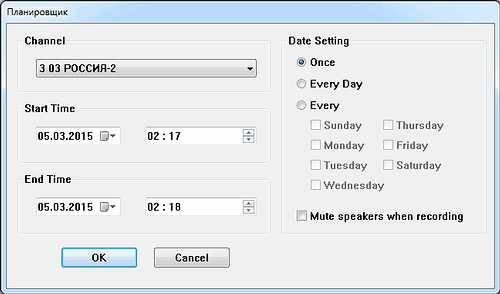

окно выбора времени и даты (поддерживаются однократная запись, ежедневная запись и запись по дням недели, возможно отключение звука) которого несколько контрастирует с общим интерфейсом программы.

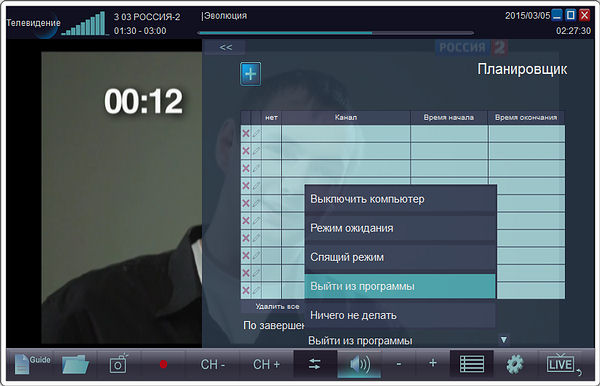

Отсутствие настройки завершения задания объясняется просто — выбор между выключением компьютера, переходом в ждущий или спящий режим, выходом из программы и отсутствием каких-либо действий почему-то осуществляется в главном меню планировщика.

Запланированная запись производится без отображения видео, место которого в окне программы занимает изображение камеры с надписью «Rec».

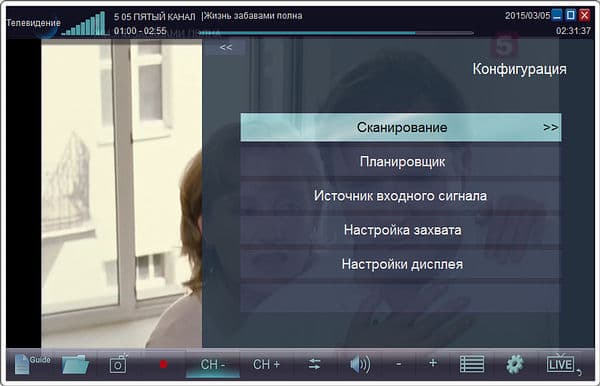

Кроме планировщика и сканирования каналов в конфигурационном разделе, вызываемом по кнопке с изображением зубчатого колеса,

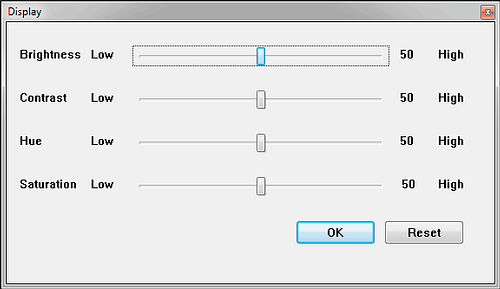

находятся выбор источника входного сигнала, настройка захвата (выбор папки, изменения размера буфера Timeshift, выбор формата захвата кадров из bmp или jpg) и параметры дисплея (яркость, контраст, цветность и насыщенность), также вызываемые в отдельном окне.

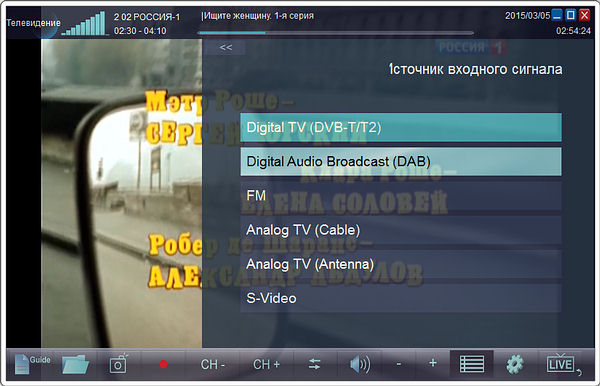

При выборе источника сигнала следует соблюдать осторожность, в TVR список источников включает в себя отсутствующие на аппаратном уровне аналоговые диапазоны и S-Video, выбор которых приводит к сбросу настроек (!), DVBC TVR такой особенности не имеет.

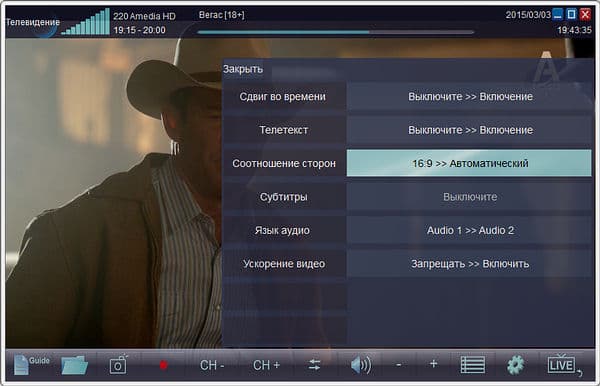

Раздел дополнительных настроек, вызываемый по кнопке с изображением списка, позволяет включить или выключить режим отложенного просмотра, задействовать телетекст (отображается корректно), переключить соотношение сторон (корректно работающая во время тестирования автонастройка, 4:3, 16:9), выбрать звуковую дорожку и активировать аппаратное ускорение (включение которого вызывает видимые артефакты на каналах с чересстрочным изображением).

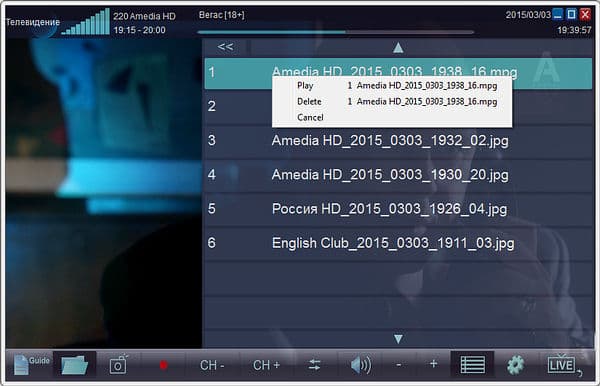

Запись осуществляется только в формате mpg, еще одна странная особенность штатного ПО, контекстное меню позволяет воспроизвести или удалить записанные файлы, отображаемые списком.

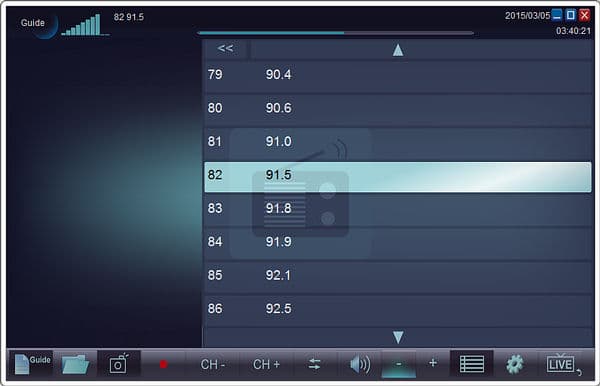

Результат поиска FM-радиостанций с попаданием туда чуть ли не всего диапазона с минимальными интервалами между частотами оказался малопригодным для практического использования.

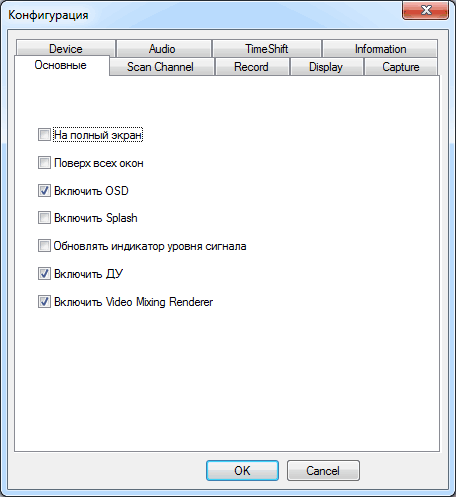

В этом месте можно было бы обрушиться с критикой, если бы не одно обстоятельство — наличие альтернативного (!) меню настроек, вызываемого по кнопке «E».

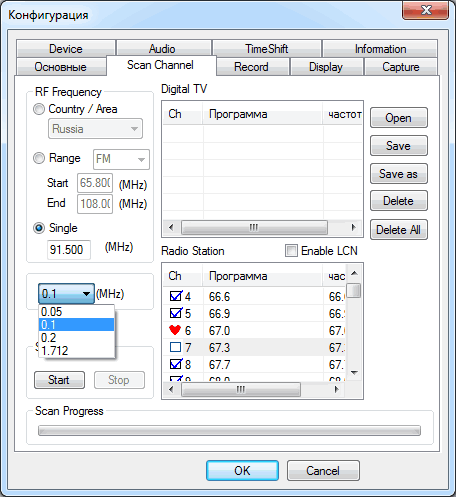

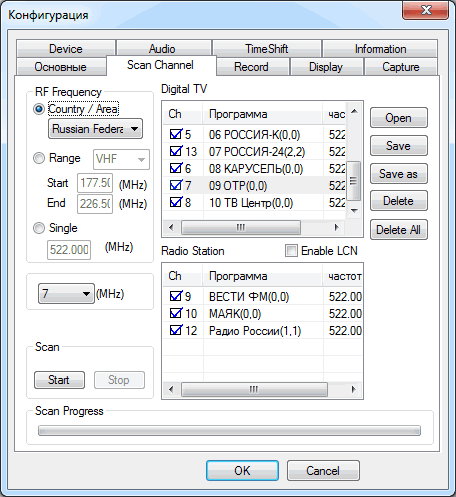

Вкладка поиска каналов позволяет выбрать диапазон, частоту, шаг сканирования, а также удалить или добавить в избранное найденные каналы или радиостанции в зависимости от режима, что позволяет получить куда более адекватный результат, заодно исключив из найденных кабельных каналов закодированные.

Во время тестирования в основном окне программы несколько раз наблюдались артефакты отрисовки настроек, причину установить не удалось.

Дополнительные возможности

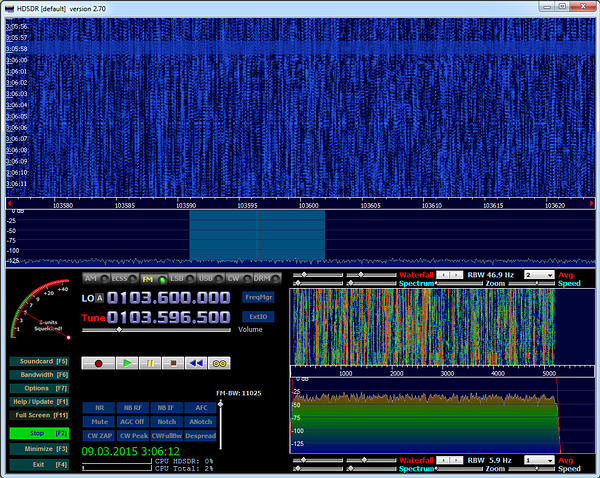

Устройство поддерживает программно-определяемое радио (software-defined radio, SDR), некоторые программы, в частности, HDSDR имеют штатную поддержку.

Качество

Тюнер обеспечивает хорошее качество приема цифровых каналов и FM-станций, переключение между каналами занимает около 2 секунд, между каналами в разных PLP до 3 секунд, несмотря на происхождение устройства, замечаний к реализации поддержки M-PLP не возникло.

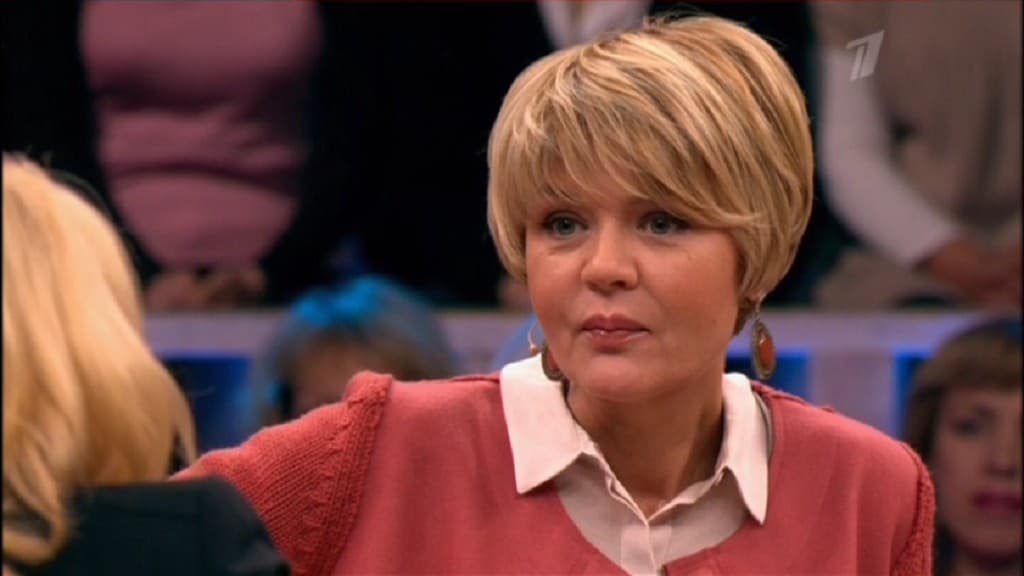

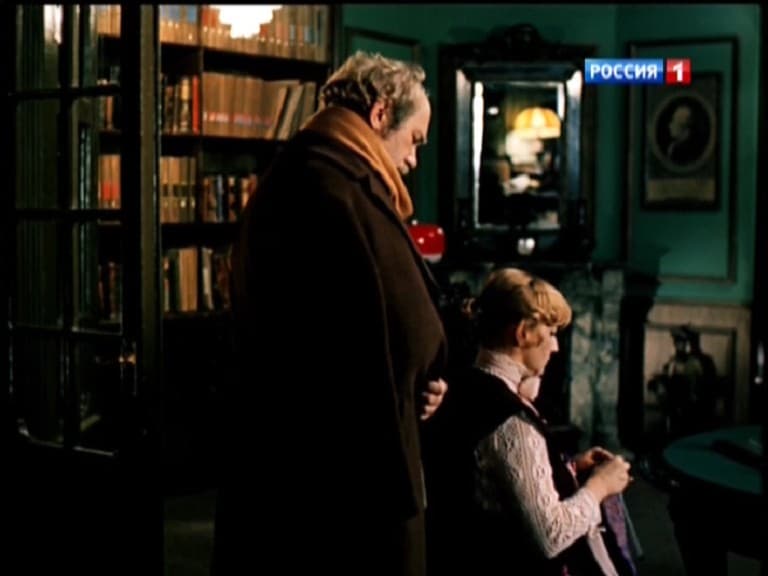

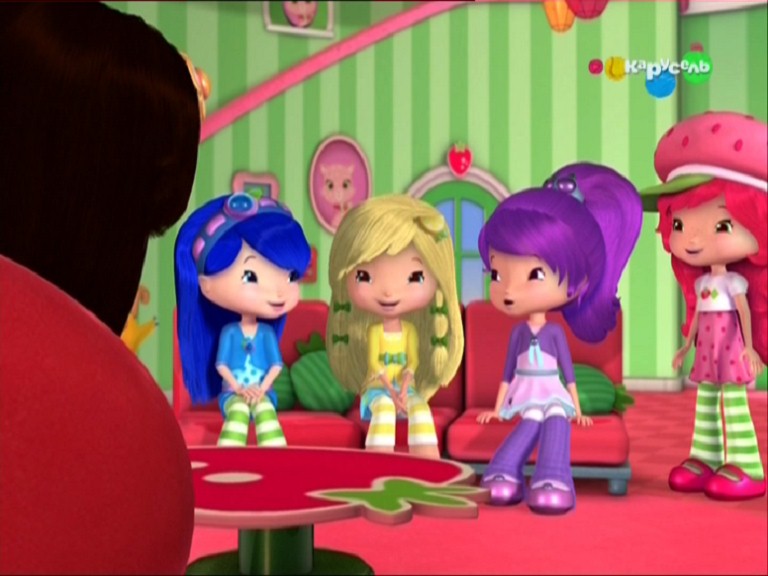

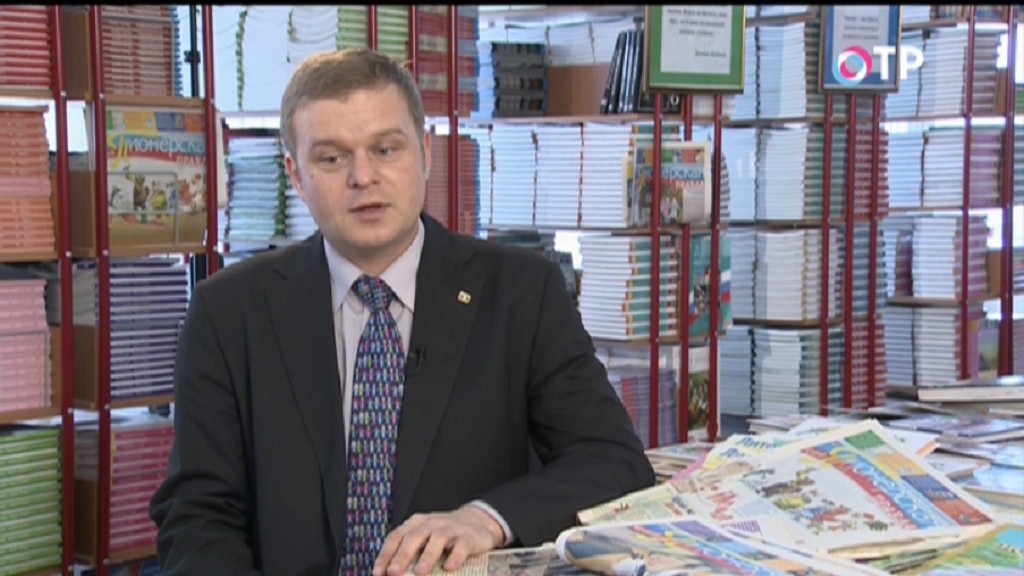

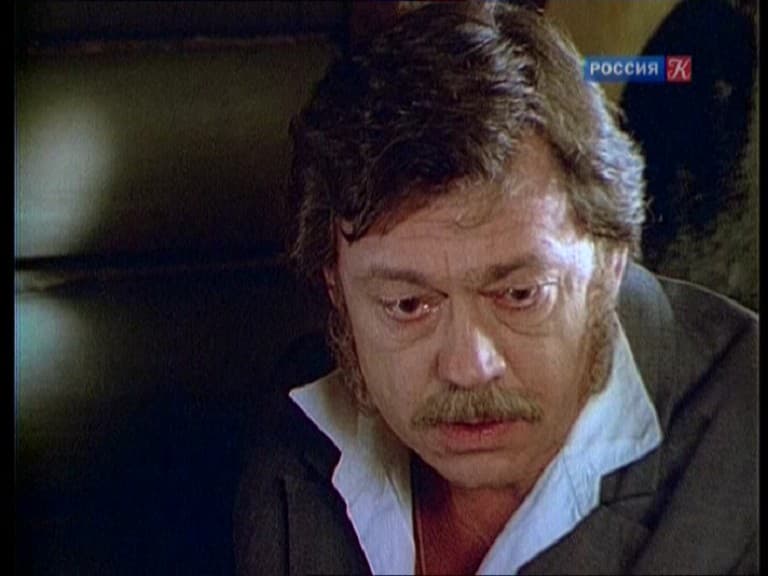

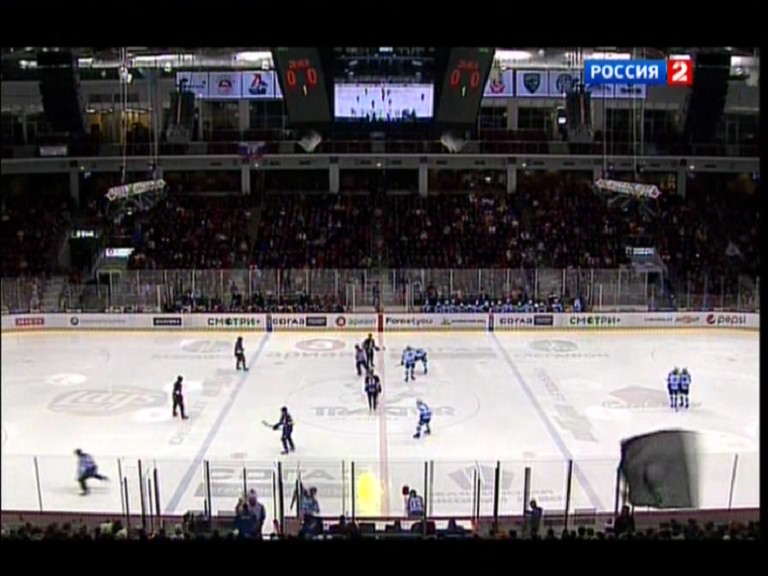

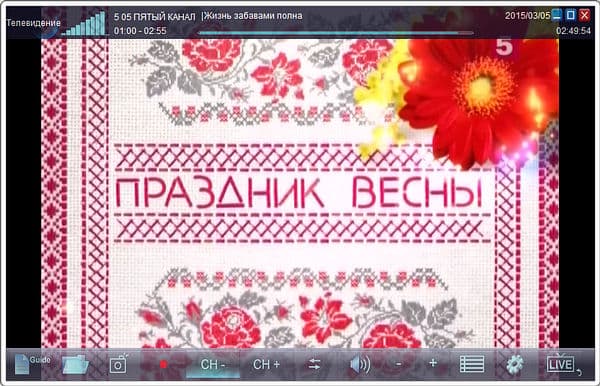

Качество изображения при работе с DVB-T, DVB-T2 и DVB-C определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2 каналы в настоящее время доступны только в стандартном разрешении.

Операторы DVB-C-вещания предлагают поддержку телевидения высокой четкости (HDTV), нареканий на работу штатного ПО с такими каналами не возникло.

Тюнер продемонстрировал хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент).

Пульт ДУ

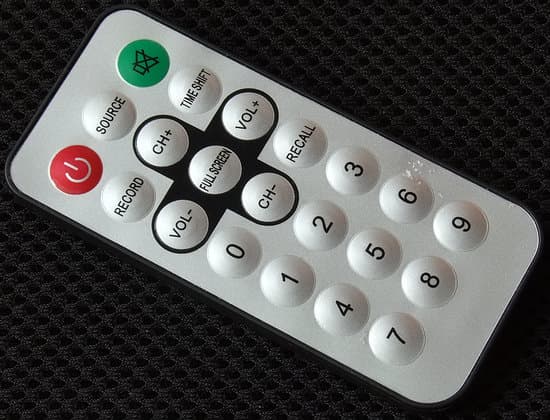

Устройство комплектуется компактным 21-кнопочным пультом ДУ с поддержкой только основных функций штатных программ.

Пульт работает от установленной батарейки CR2025 3V, перед использованием рекомендуется удалить изолирующую прокладку.

Выводы

Плюсы

  • поддержка DVB-T, DVB-T2 и DVB-C2, DAB и FM;
  • поддержка SDR;
  • цена;
  • практичный корпус;
  • поддержка MPEG2 и H.264 HDTV;
  • поддержка EPG;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift.

Минусы

  • две разных программы для DVB-T/DVBT2 и DVB-C;
  • запись только в формате mpg;
  • своеобразная реализация настроек штатного ПО;
  • отсутствие в отечественной розничной продаже.

Протестированное устройство представляет собой хороший пример функциональности без скидки на невысокую цену. Дополнительные возможности штатного ПО уступают таковым у брендов первого эшелона, однако с основными задачами AstroMeta Digital TV Dongle (модель также может продаваться под другими названиями) справляется более чем адекватно и может стать хорошим кандидатом на роль универсального цифрового TV-тюнера с интерфейсом USB, если потенциального пользователя не смущает дистанционная покупка.
