Цифровой TV-тюнер AVerTV Nova T2+C (A757)

с интерфейсом PCI Express и поддержкой DVB-T2 и DVB-C


«Единственная настоящая ошибка — не исправлять своих прошлых ошибок»
Конфуций

В то время как отечественное эфирное вещание постепенно и традиционно неспешно переходит на стандарт DVB-T2, кабельные операторы не остались в стороне от технического прогресса, также предлагая цифровое телевидение, но стандарта DVB-C, требующего для приема совместимое оборудование. Одной из тенденций того самого прогресса является интеграция, позволяющая реализовать поддержку разных стандартов в пределах одного набора микросхем. Первые гибридные компьютерные TV-тюнеры обеспечивали прием аналогового вещания и DVB-T, второе поколение добавило к ним поддержку DVB-T2, так что добавление DVB-C к DVB-T2 было лишь вопросом времени.

Тайваньская компания AVerMedia Technologies стала одним из первых производителей, выпустивших на отечественный рынок TV-тюнеры с поддержкой актуальных стандартов цифрового вещания — AVerTV Hybrid Volar T2 (H831) и AVerTV Nova T2 (A757).

В обзоре AVerTV Nova T2 мы уже отмечали поддержку DVB-C на аппаратном уровне, заблокированную из маркетинговых соображений, причина которых стала ясна после выпуска еще одной модели, получившей название AVerTV Nova T2+C с тем же внутренним индексом A757.

Ситуация для AVerMedia беспрецедентная, попробуем разобраться в отличиях между этими моделями.

Комплект поставки

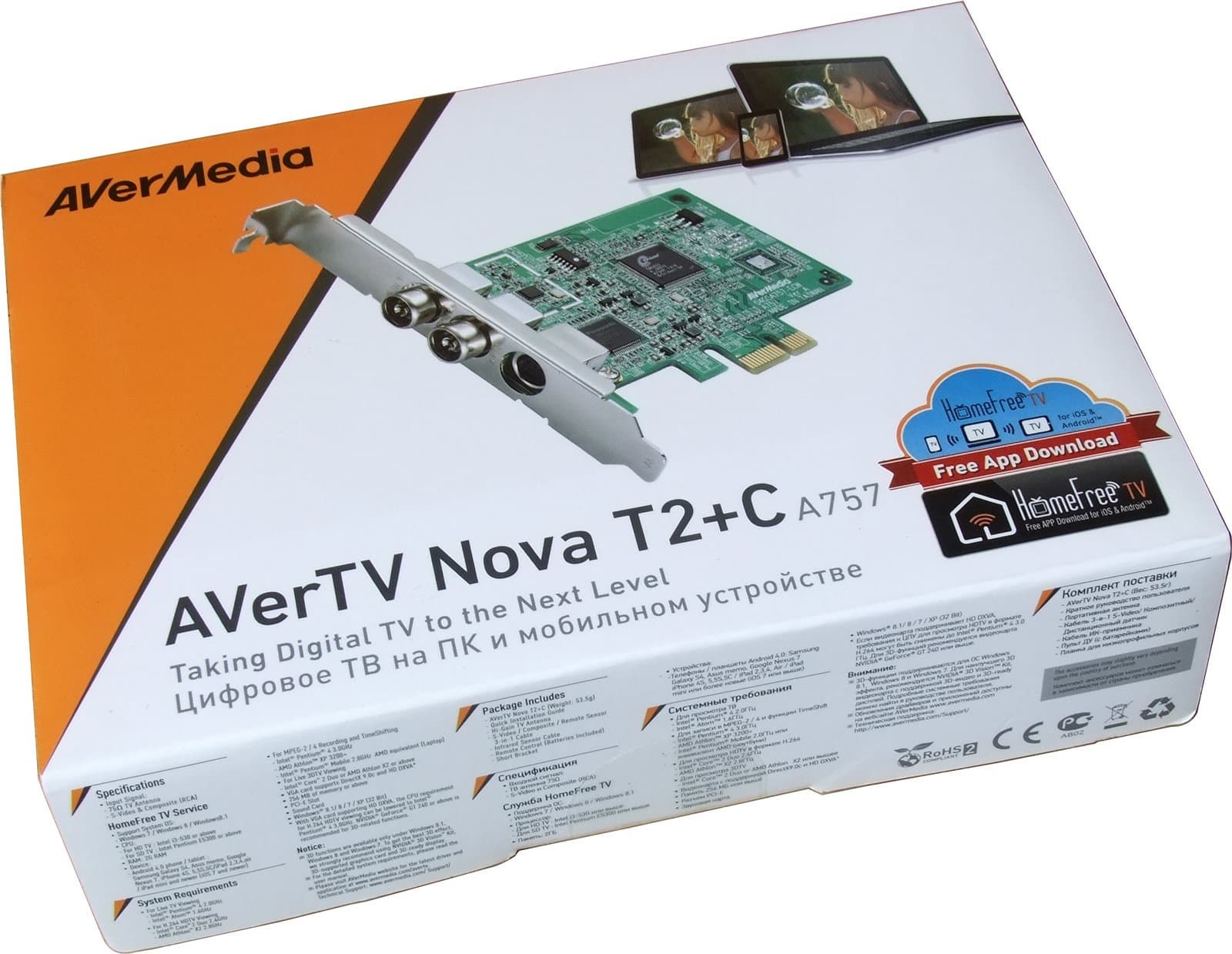

Оформление коробки в фирменных оранжево-белых тонах соответствует актуальному стилю AVerMedia, за исключением изображения самого устройства, выделяющегося двумя антенными разъемами, коробка полностью повторяет таковую у AVerTV Nova T2, на том же месте и привлекающий внимание логотип сервиса HomeFree, обеспечивающего трансляцию на мобильные устройства.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

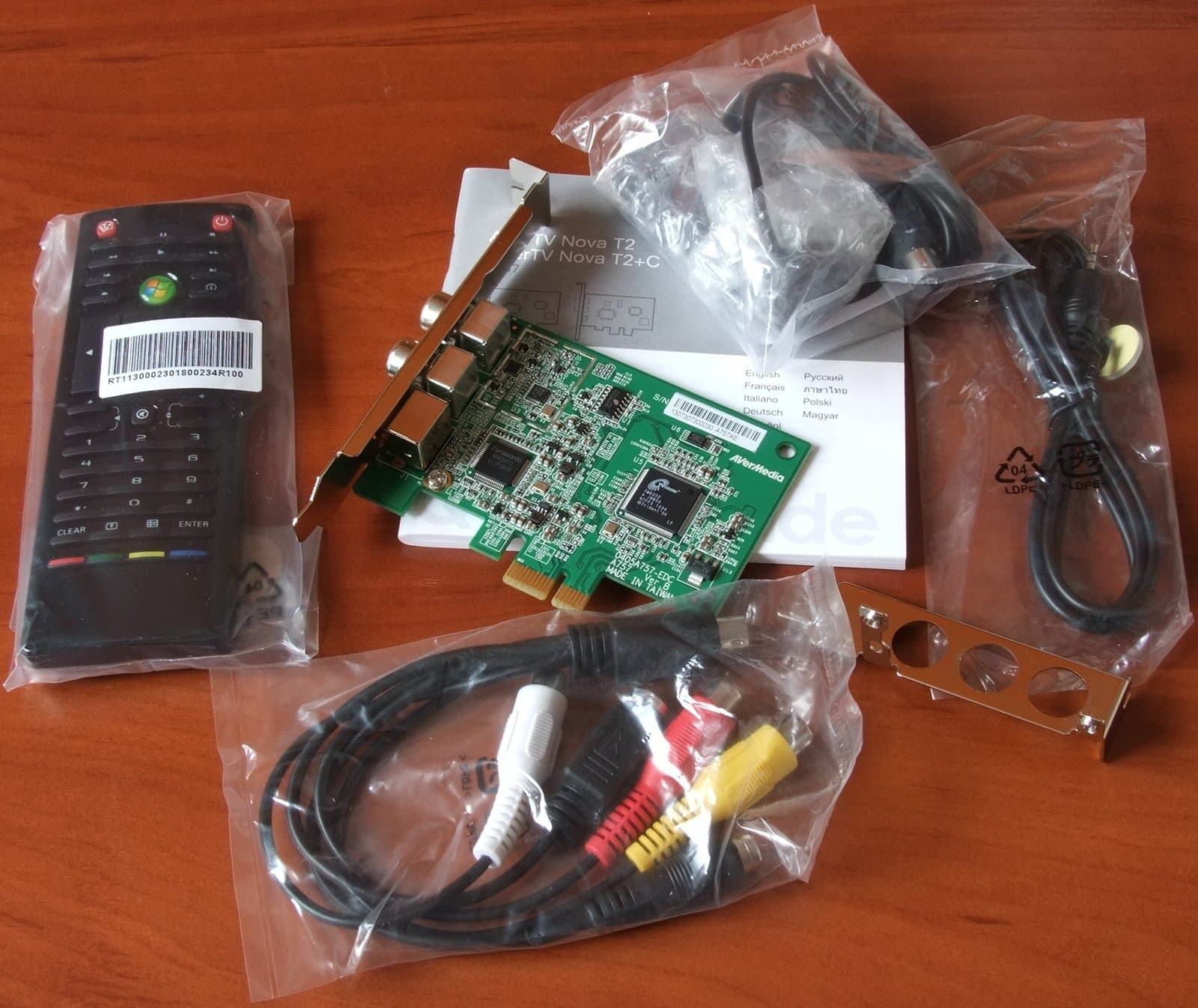

В комплект поставки входят:

Цифровой TV-тюнер AVerTV Nova T2+C (A757)
  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ;
  • переходник для подключения ИК-датчика пульта ДУ и внешних источников аналогового сигнала (S-Video + RCA-видео + 2 RCA-аудио);
  • фирменная портативная телескопическая антенна для приема цифрового вещания с двумя видами крепления, прищепкой и присоской;
  • планка для установки в низкопрофильные корпуса;
  • руководство пользователя.

Установочный CD отсутствует, драйверы и ПО предлагается скачивать с сайта производителя.

Конструкция и спецификации

Добавление поддержки DVB-C корректирует список возможностей TV-тюнера и штатного ПО, в который теперь входят:

  • поддержка цифрового вещания в формате DVB-T, DVB-T2 и DVB-C (MPEG2 и H.264);
  • поддержка HDTV;
  • поддержка электронной программы передач (EPG);
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP); индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG2/4;
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7/Windows 8 (32- и 64-разрядных версий).

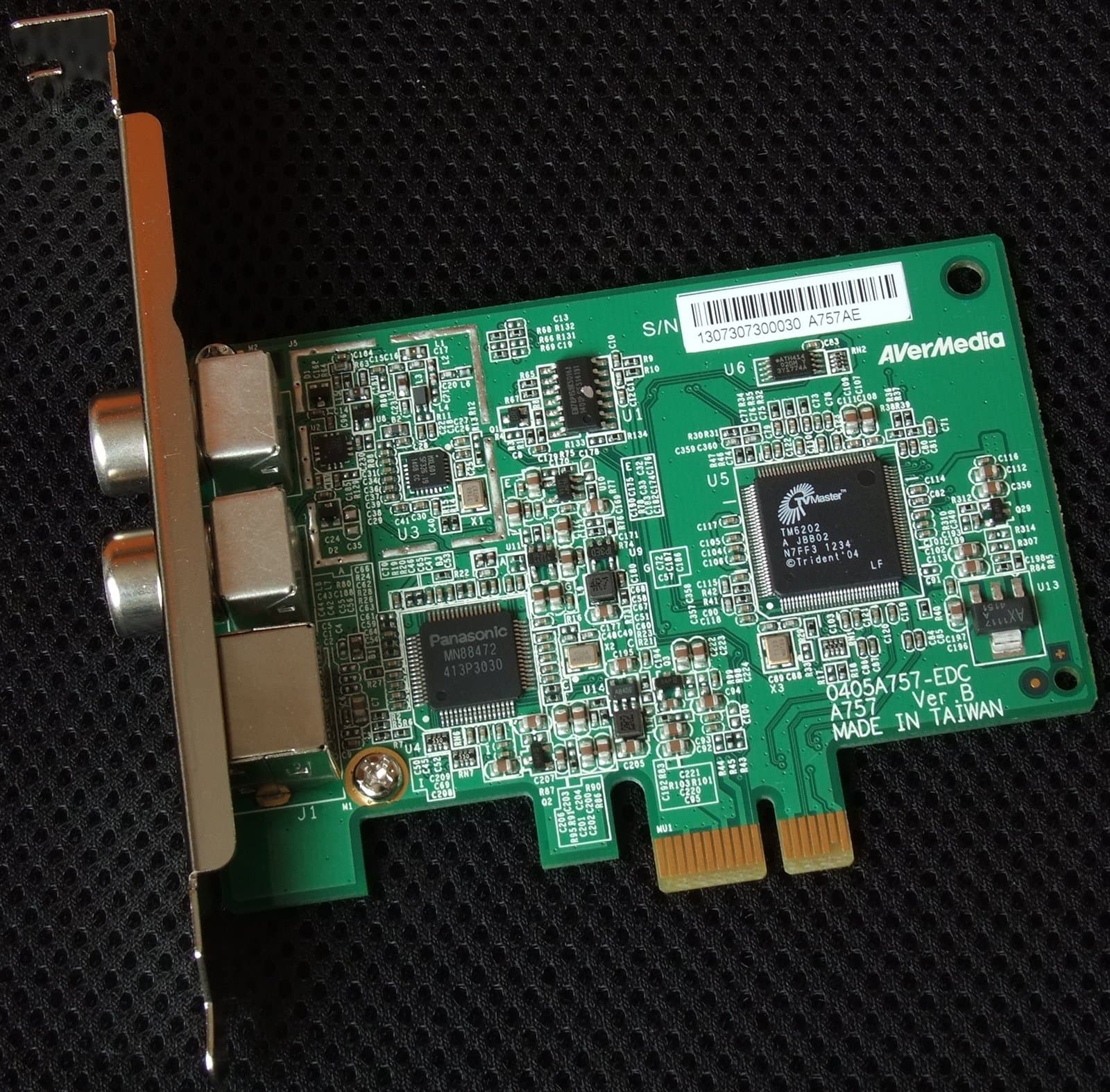

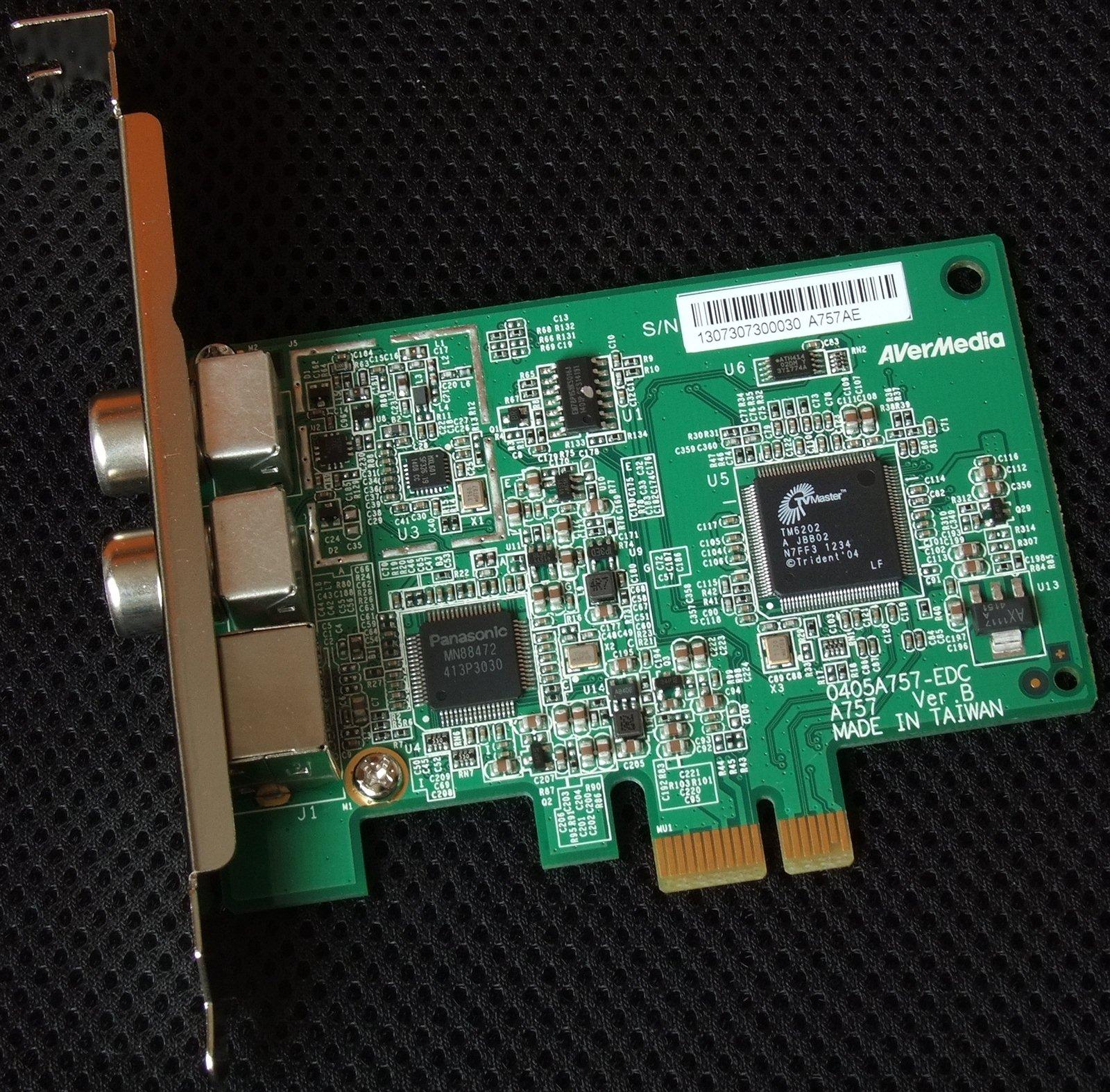

Тюнер имеет короткую низкопрофильную плату, что расширяет диапазон возможностей установки. Как и у AVerTV Nova T2, в комплект поставки AVerTV Nova T2+C входит планка для установки в низкопрофильные корпуса.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Основные микросхемы остались прежними, прием сигнала осуществляется при помощи ВЧ-блока MxL601 от MaxLinear. Сотрудничество MaxLinear и Panasonic Semiconductor в области цифрового телевидения стало причиной использования демодулятора Panasonic MN88472, способного работать как с DVB-T и DVB-T2, так и с DVB-C.

Поддержку интерфейса PCI Express и работу с аналоговым сигналом на внешних входах обеспечивает микросхема TVMaster TM6202 компании Trident Microsystems.

Несмотря на тот же набор микросхем, изменился дизайн печатной платы, уменьшилось количество элементов, чип TVMaster TM6202 переместился вправо, интегральный стабилизатор напряжения вместо правого верхнего угла оказался в левом нижнем, исчезла разводка под нераспаянную микросхему. Можно отметить также отсутствие экранирующего кожуха на ВЧ-блоке, исполняющего, впрочем, по большей части декоративную роль.

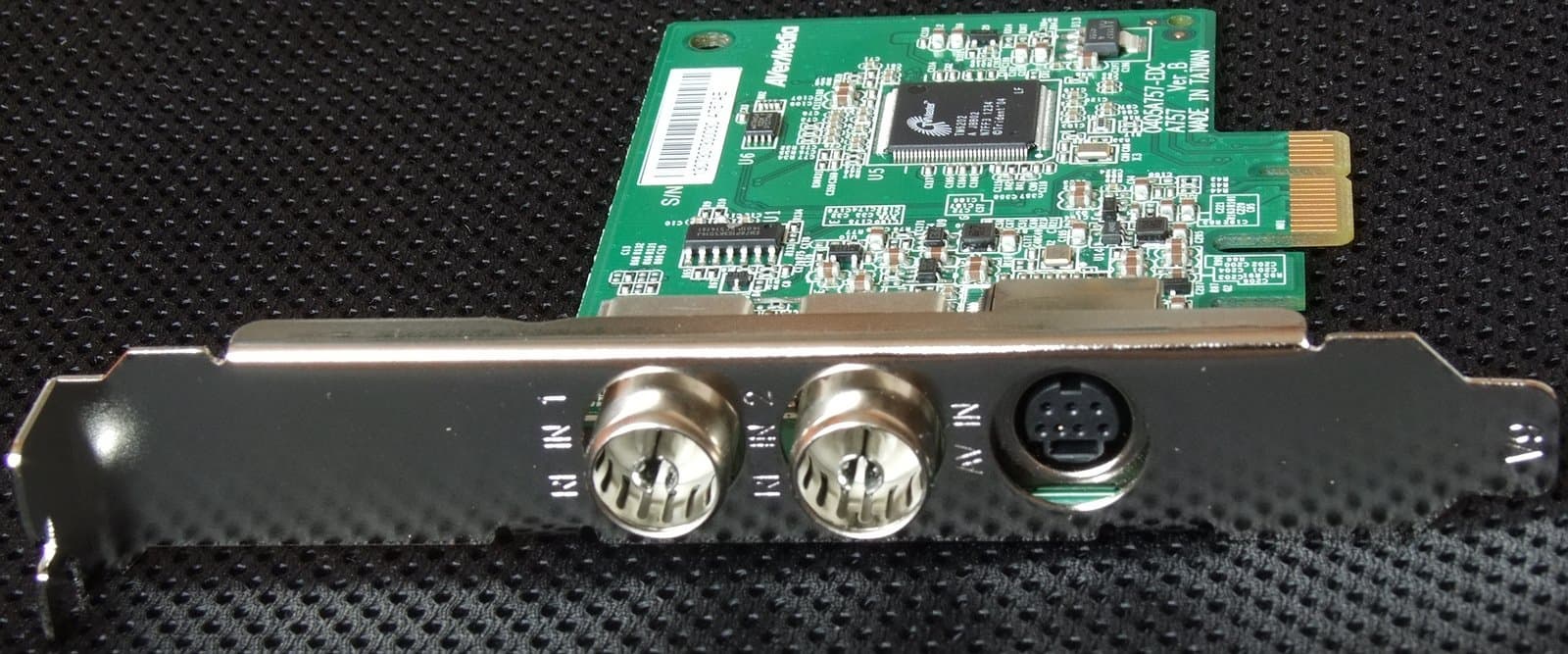

Самым же заметным отличием стало появление второго антенного разъема, обеспечивающего независимую работу AVerTV Nova T2+C с сигналами цифрового эфирного и цифрового кабельного вещания.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-970
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Видеокарта Gigabyte GeForce GTX Titan
  • Оперативная память 16 ГБ (4×4096 МБ DDR3 Samsung M378B5273DH0-CH9)
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • SSD 64 ГБ OCZ Vertex 4
  • SSD 256 ГБ Samsung 840 Evo
  • SSD 512 ГБ OCZ Octane
  • Жесткий диск 2 ТБ Toshiba (DT01ACA200)
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • DVD ReWriter Asus DRW-24B1ST
  • Операционные системы Windows XP Professional (SP3) RUS, Windows 7 Ultimate x64 Rus и Windows 8.1 Pro x64 Rus

Список эфирных каналов при тестировании

Цифровое вещание ведется на частоте 522 МГц с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Для тестирования цифрового кабельного вещания использовался кабельный сигнал оператора Дом.ru филиала ЗАО «ЭР-Телеком Холдинг» в г. Самара.

Подключение

TV-тюнер оснащен двумя антенными разъемами IEC, любой из которых может использоваться для подключения как эфирного, так и кабельного телевидения, выбор разъема для настройки соответствующего сигнала осуществляется в штатном ПО.

ИК-датчик пульта ДУ и внешние источники аналогового сигнала подключаются к разъему MiniDIN 7-pin посредством комплектного переходника.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Настройка

При тестировании использовались драйвер 1.54.64.134 и программа AVerTV 3D версии 6.8.2.4914102401.

После установки в разделе Звуковые, видео и игровые устройства появляется устройство AVerMedia A757 PCIe Hybrid DVB-T/T2/C.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

В системный трей помещаются иконки программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Несмотря на номерное обновление с 6.5 до 6.8, глобальных изменений в интерфейсе программы AVerTV 3D не произошло.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

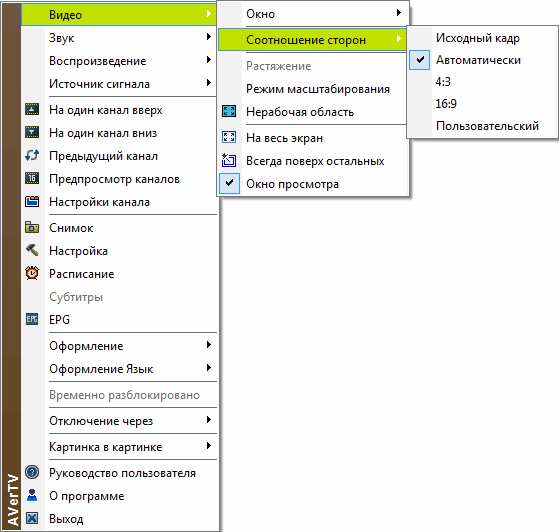

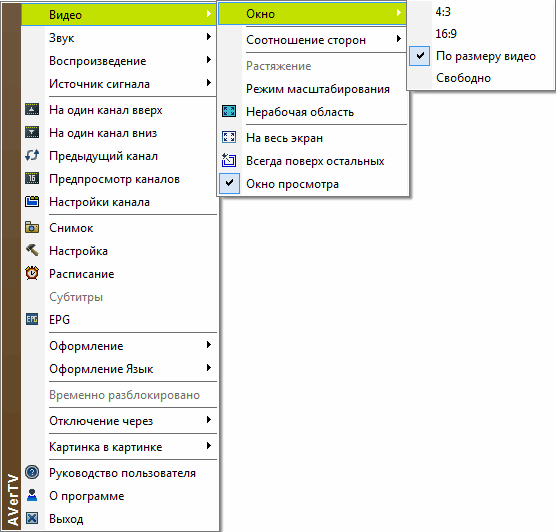

В версии 6.8 раздел «Видео» контекстного меню, вызываемого по правой кнопке мыши, содержит два подраздела — «Окно» с добавившимся к выбору между соотношениями сторон 4:3 и 16:9 и свободной настройкой пунктом подгонки окна под размер видео

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

и «Соотношение сторон» самого изображения с выбором между исходным кадром, автоматической настройкой, 4:3, 16:9 и пользовательским с непосредственным вводом коэффициента до 1.83.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Разделы настроек отображаются динамически в зависимости от функциональности активного устройства, поэтому пунктов, отвечающих за поддержку электронной программы передач EPG (Electronic Program Guide) для аналогового вещания и за работу с подключаемыми программными модулями, при использовании цифрового TV-тюнера пользователь не обнаружит.

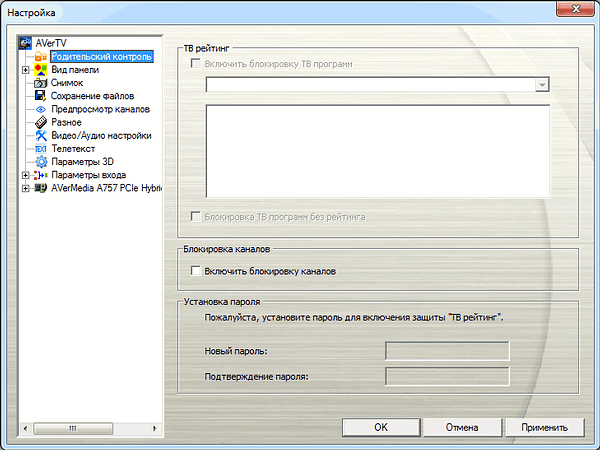

Функция родительского контроля позволяет блокировать нежелательные каналы.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

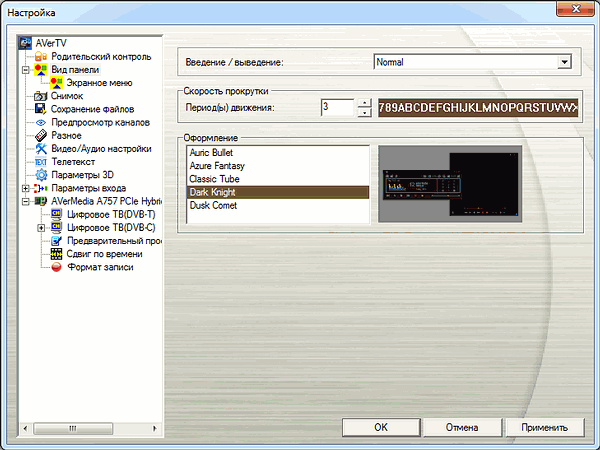

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (5 вариантов — Azure Fantasy, Dusk Comet, Auric Bullet, Classic Tube Dark Knight, на скриншоте выше представлена Classic Tube), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

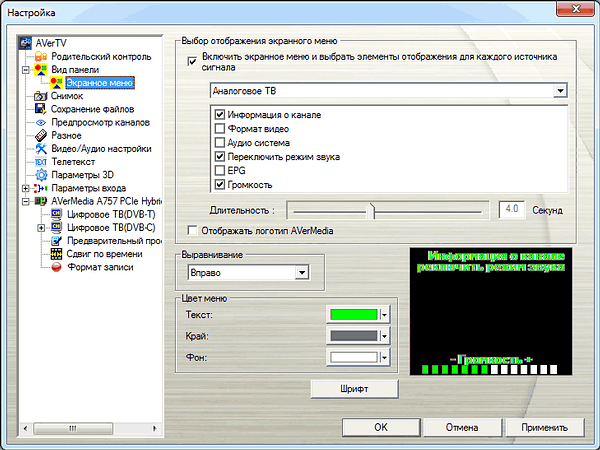

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость), а также включить вывод логотипа AVerMedia.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

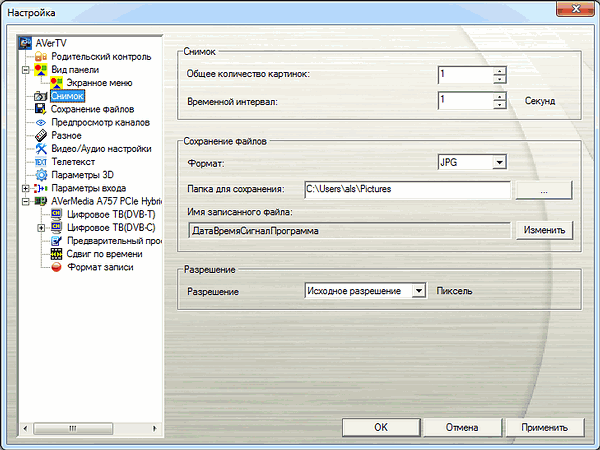

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними (от 1 до 60 секунд), формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения (исходное либо от 160×120 до максимального разрешения монитора). Максимальное количество скриншотов в серии составляет 100.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

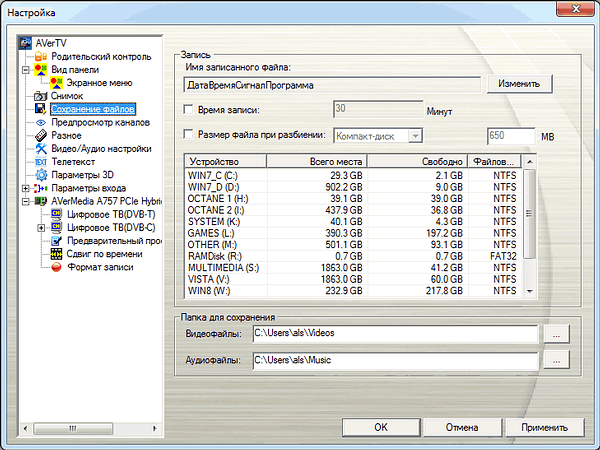

Раздел, отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

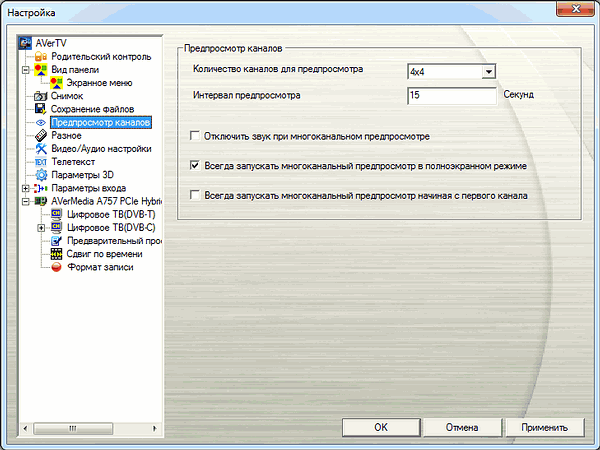

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

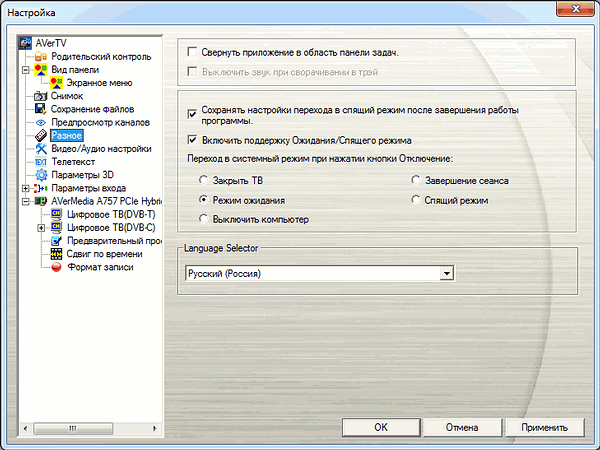

Раздел «Разное» получил обновление в виде выпадающего списка языков интерфейса (выбор также доступен в контекстном меню), предыдущие версии программы автоматически выбирали язык в соответствии с региональными настройками операционной системы.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Кроме того, раздел позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

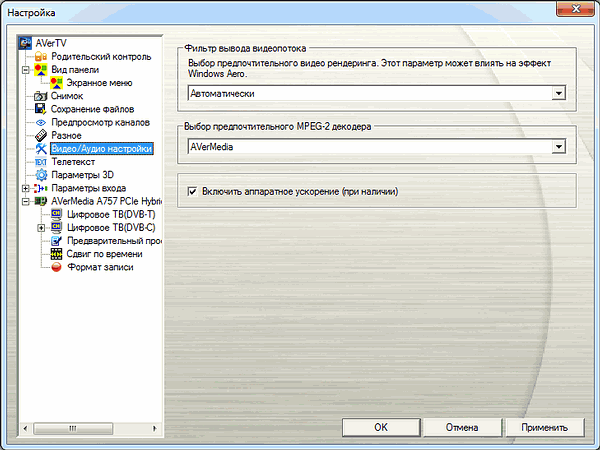

В разделе видео и аудионастроек доступны выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе), MPEG2-декодера (собственный декодер AVerMedia или Microsoft DTV-DVD Video Decoder) и включение аппаратного ускорения при его наличии.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Настройки телетекста состоят из двух вариантов вывода субтитров (в основном окне/в отдельном окне) и включения прозрачности.

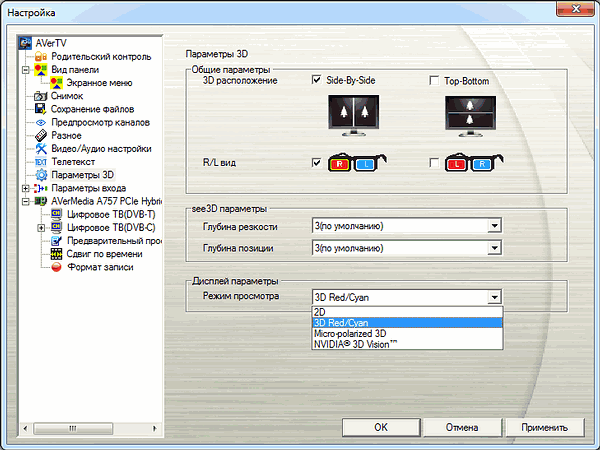

Индекс «3D» в названии AVerTV означает поддержку стереоизображения для затворных очков Nvidia 3D Vision, поляризационных и анаглифических очков.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

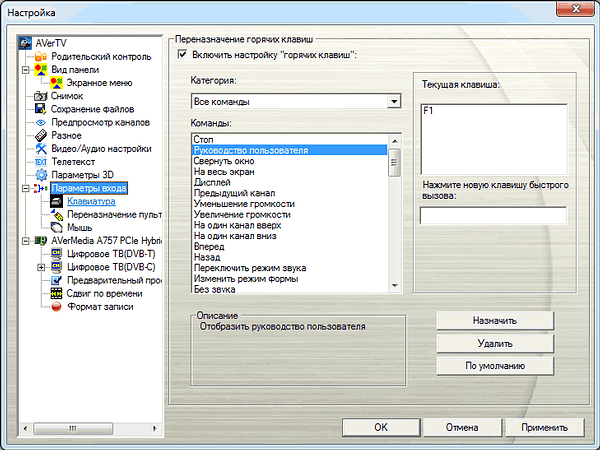

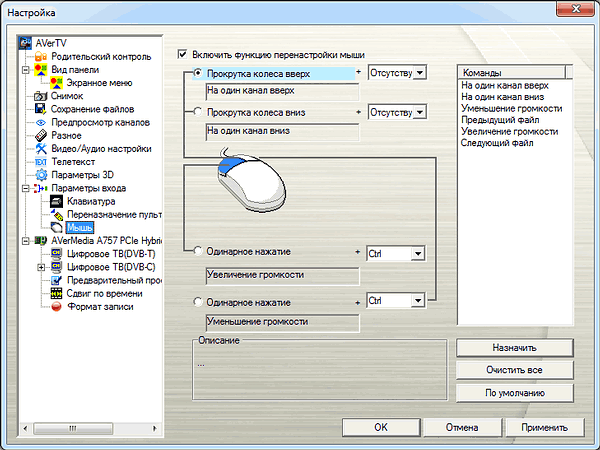

Раздел с упорно не исправляемым, несмотря на регулярное упоминание в наших обзорах, названием «Параметры входа» (логичнее было бы заменить «входа» на «ввода» или «управления») содержит три подраздела, отвечающие за настройки клавиатуры,

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

пульта ДУ и кнопок/колеса стандартной трехкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Как и у AVerTV Nova T2, комплектный пульт ДУ в списке доступных отсутствует, к этому мы еще вернемся далее по тексту.

AverTV 3D поддерживает работу с несколькими установленными TV-тюнерами AVerMedia, выбор активного осуществляется в разделе «Устройство».

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

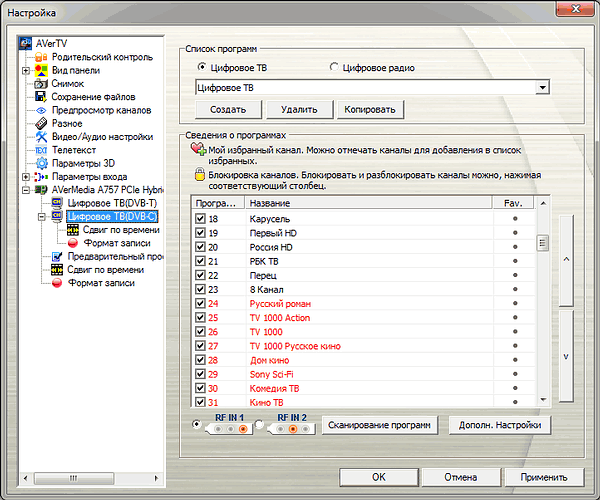

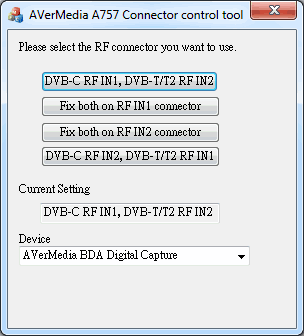

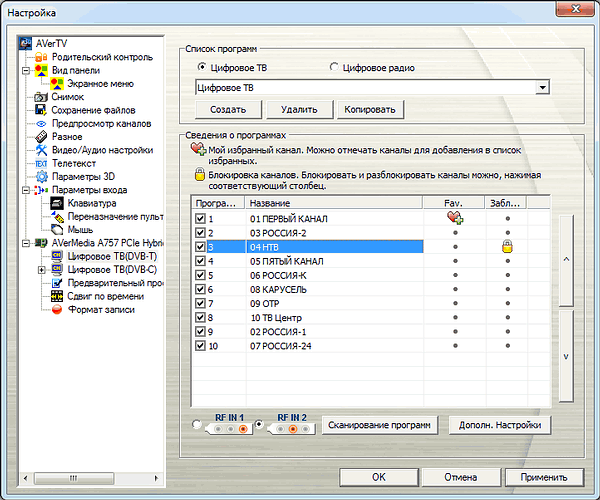

Конструктивные особенности AVerTV Nova T2+C привели к появлению необычного для AVerMedia пункта — выбора антенного входа со схематическим изображением разъемов для наглядности.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

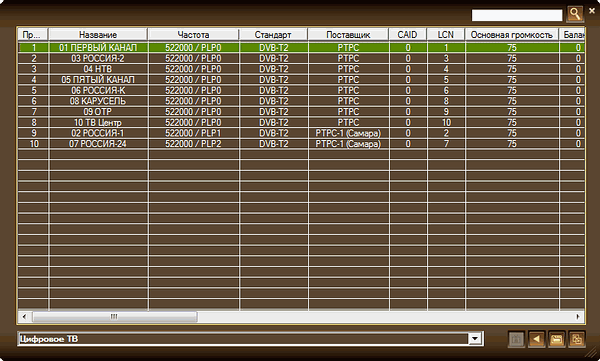

Несмотря на передачу в DVB-T и DVB-T2 на одной частоте как телевизионных каналов, так и цифровых радиостанций, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов для обоих цифровых режимов. При выборе России в качестве региона автопоиск работает корректно.

В списке каналов присутствует добавление в список избранных, при активном родительском контроле добавляется пункт блокировки с наглядным отображением.

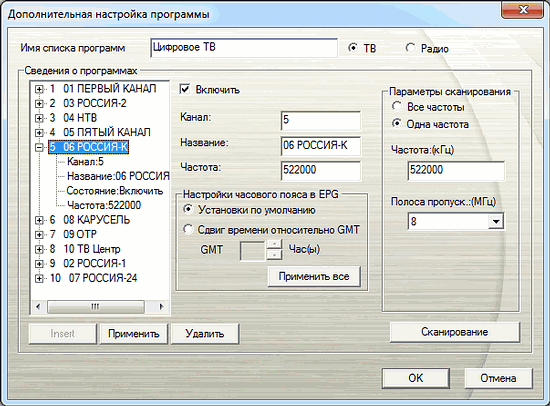

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide). Там же можно провести поиск каналов на конкретной частоте.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Поддерживается вещание в форматах MPEG2 и выбранном в качестве федерального стандарта H.264.

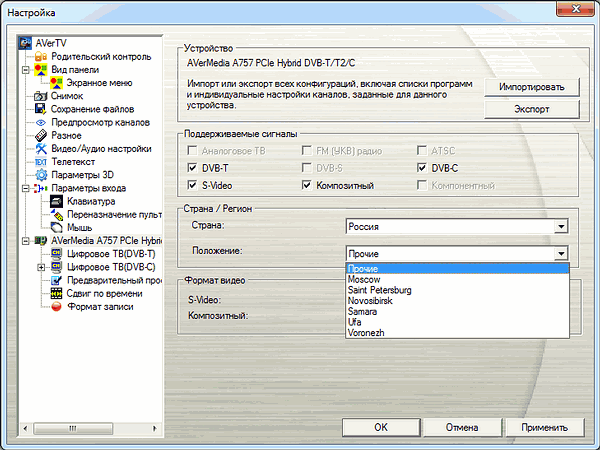

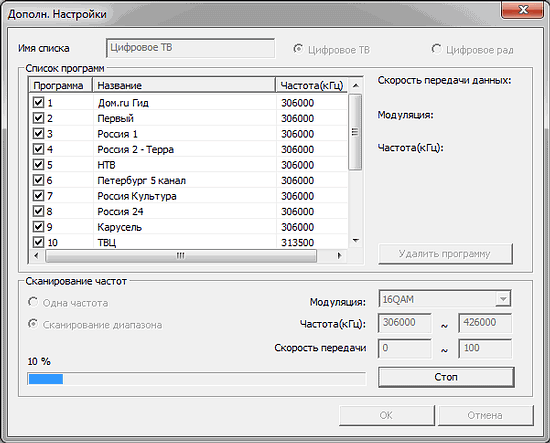

Поиск DVB-C каналов почему-то требует выбора положения в основных настройках, впрочем, это можно списать на статус тестовой версии и обойти принудительным выбором частоты или диапазона в дополнительных настройках.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Отсутствие поддержки Common Interface (CI) позволяет устройству работать только с открытыми каналами, закодированные каналы отображаются в списке красным цветом.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

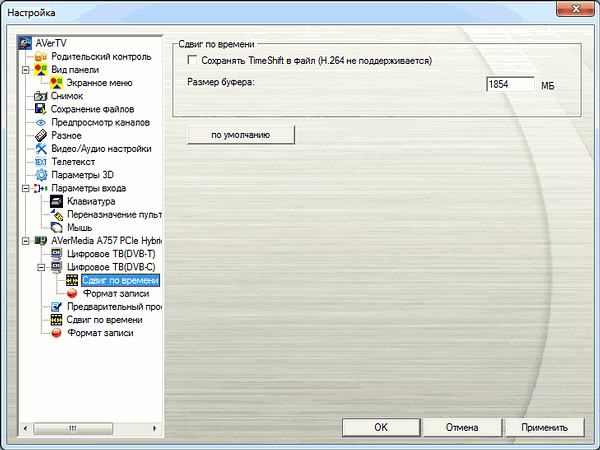

Режим отложенного просмотра TimeShift, в локализации от AVerMedia называющийся сдвигом по времени, поддерживает сохранение буферного файла в пределах заданного объема (только для MPEG2, H.264 не поддерживается).

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

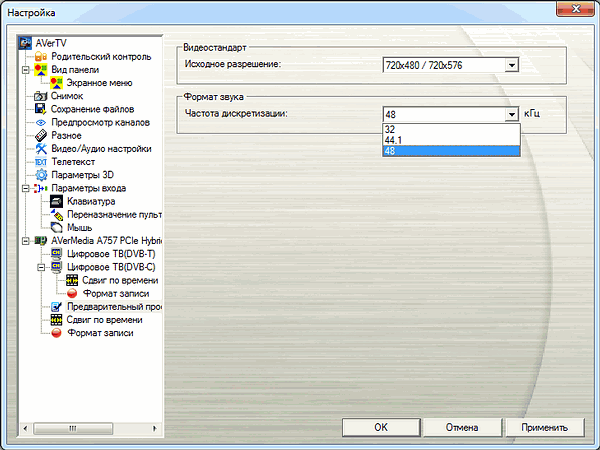

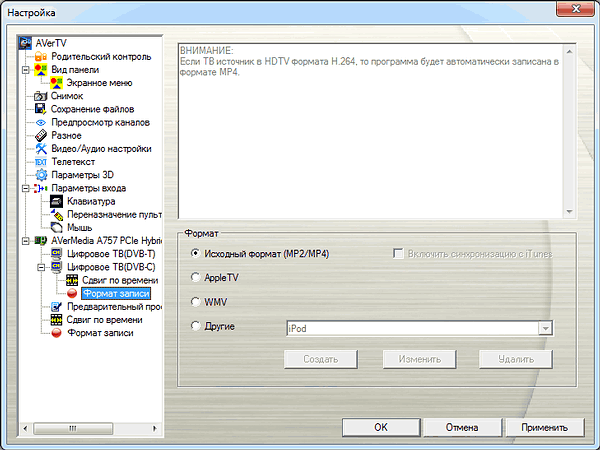

Поддерживаются запись в исходном формате, запись звука и перекодирование в WMV и H.264 с предустановленными профилями для продукции Apple, при выборе которых становится доступной синхронизация с iTunes.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Отдельные пункты настроек предварительного просмотра, сдвига по времени и формата записи предназначены для аналоговых видеовходов.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

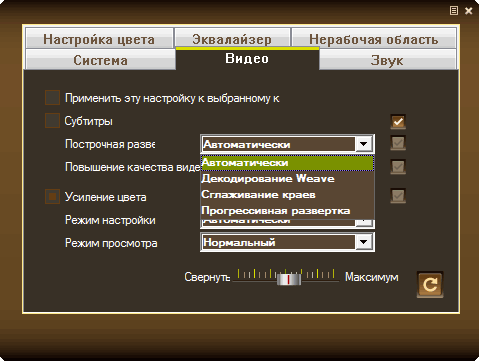

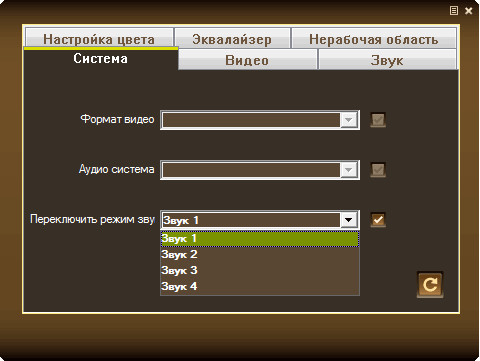

В дополнительных настройках каналов, доступных при помощи кнопки на панели или посредством контекстного меню, отображается полная информация.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

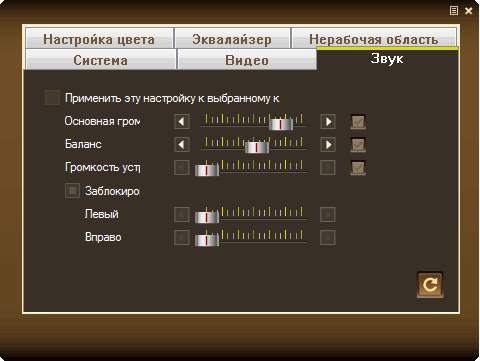

Там же можно выбрать звуковую дорожку, а также индивидуально настроить для каждого канала — масштабирование («нерабочая область» согласно терминологии AVerMedia), тип деинтерлейсинга (Bob, Weave, краевое сглаживание, прогрессивная развертка) и включить отображение субтитров.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Изменение яркости, контрастности, оттенока, насыщенности и резкости в цифровом режиме не поддерживается, однако доступно «Усиление цвета» («Video Color Enhancement» в оригинале) позволяющее дополнительно увеличивать насыщенность (кроме автоматической работы возможно ручная настройка, которой, впрочем, может помешать еще одна давняя ошибка в локализации, ставшая причиной непонятного «Свернуть» вместо «Минимум»). В программе реализованы демонстрационные режимы с обработкой половины изображения и с разделением окна. По умолчанию опция активирована, пользователям, не являющимся сторонниками чрезмерной насыщенности, не помешает это учесть.

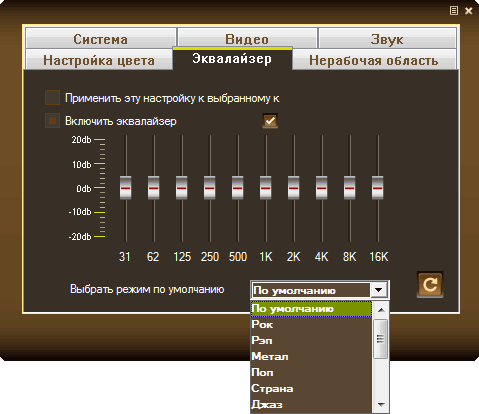

Предусмотрены 10-полосной эквалайзер с предустановленными режимами и ручным управлением, настройка баланса и раздельная регулировка громкости для левого и правого каналов.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

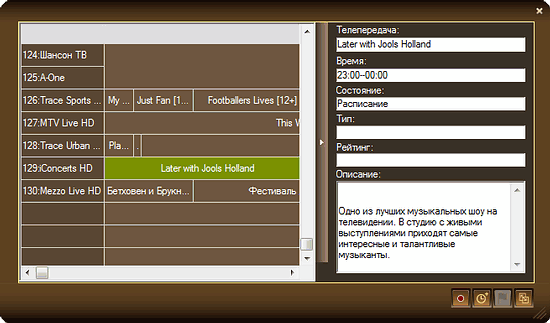

Реализована работа с электронной программой передач при условии наличия таковой в цифровом канале.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

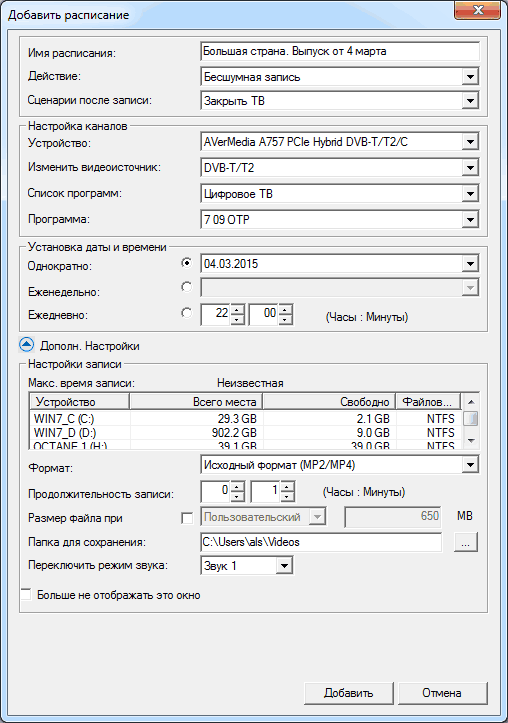

Планировщик поддерживает фоновую запись с отключенным звуком и режим отложенного просмотра в качестве задачи, в том числе, по данным EPG. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Для использования устройства с альтернативными программами предназначена отдельная утилита по настройке антенных входов.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Сервис HomeFree

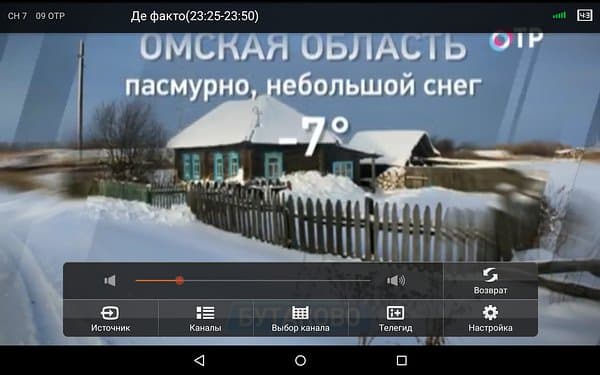

Как цифровые, так и аналоговые TV-тюнеры AVerMedia в настоящее время поддерживают фирменный сервис HomeFree, превращающий любой компьютер с установленным TV-тюнером AVerMedia в центр трансляции телевизионного вещания на мобильные устройства под управлением Android и iOS.

Возможно подключение до 5 устройств, поддерживается работа с несколькими устройствами AVerMedia. При запущенной программе AVerTV 3D в цифровом режиме транслируется только активный канал, в аналоговом режиме трансляция недоступна, о чем выводится соответствующее предупреждение.

Для работы сервиса достаточно установить обеспечивающее фоновую работу сервиса приложение HomeFree (во время тестирования использовалась версия 1.0.22.2014071701) в дополнение к драйверам и штатному ПО, а на мобильном устройстве — клиент из Google Play (во время тестирования использовалась версия 1.0.29) или iTunes.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

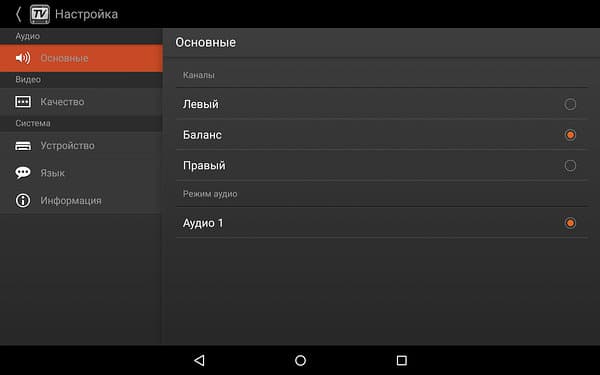

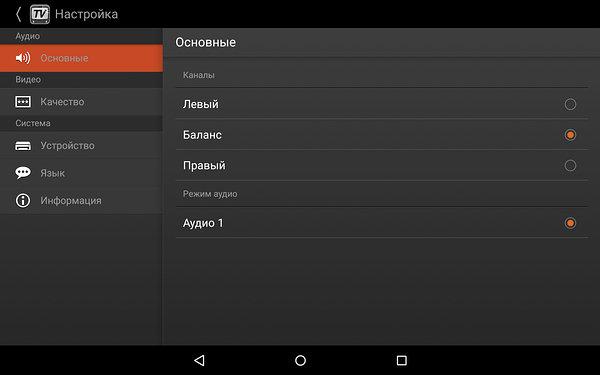

В приложении доступны настройки звука в виде выбора каналов и звуковой дорожки,

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

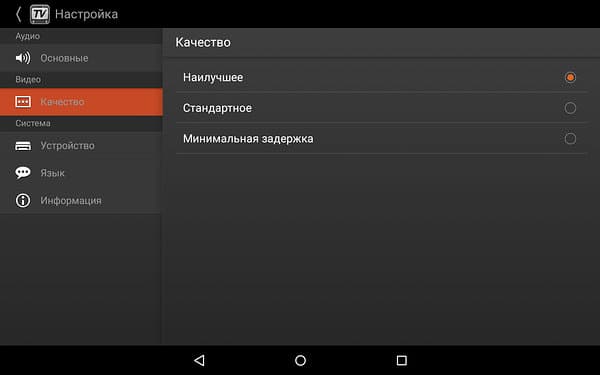

настройки качества видео (наилучшее, стандартное, минимальная задержка),

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

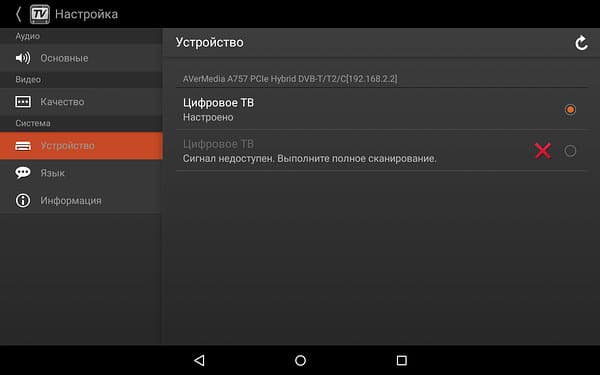

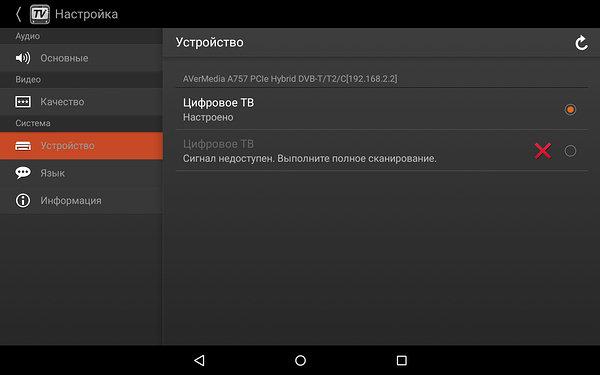

выбор источника (аналоговое вещание также поддерживается)

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

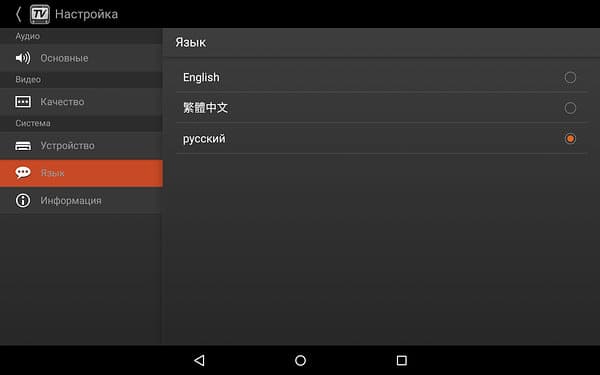

и языка интерфейса (английский, китайский и русский).

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

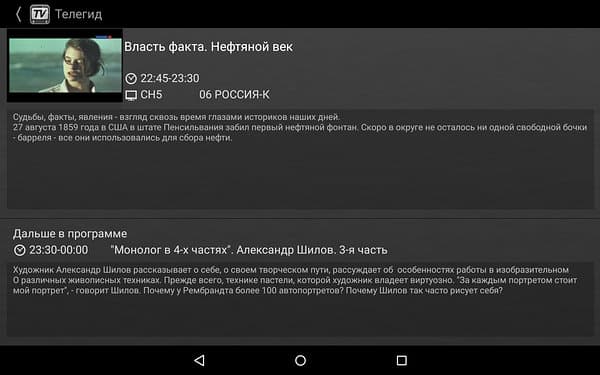

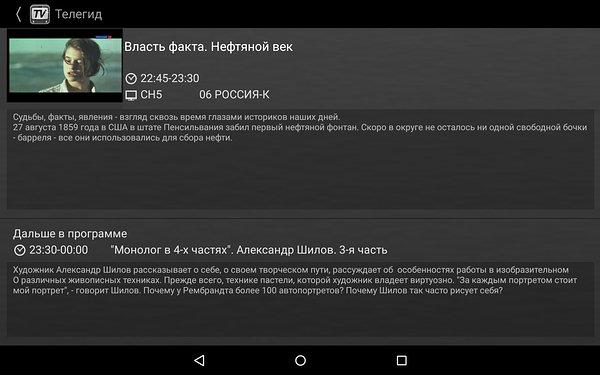

Для цифровых каналов реализована поддержка EPG.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Тестирование проводилось на планшете Asus Nexus 7 2013 (версия Android 5.0.2) и телефоне THL 5000 (версия Android 4.4.2).

Обновление Android с 4.4.4 до 5.0.2 на планшете привело к появлению рывков изображения во время работы с сервисом, AVerMedia и Google следовало бы поработать на предмет совместимости с новой версией мобильной OS.

Отметим не совсем интуитивное переключение соотношения сторон посредством миниатюрного значка в правом верхнем углу (применяется ко всем каналам) и серый фон в режиме 4:3.

Качество

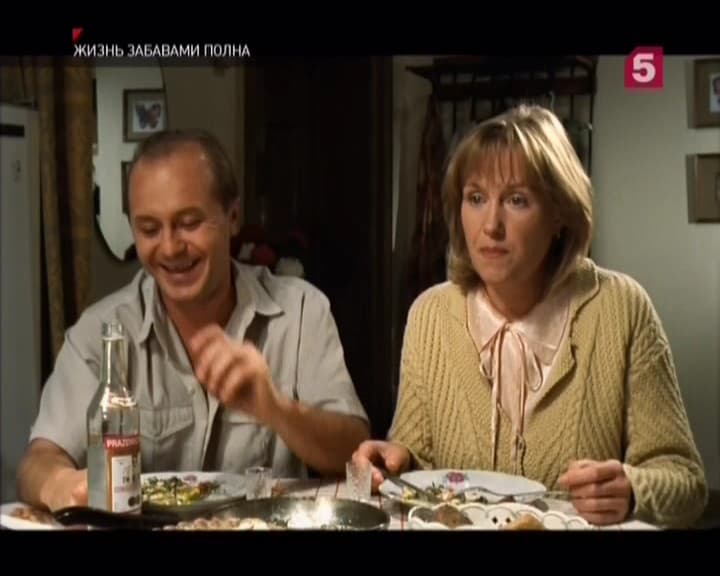

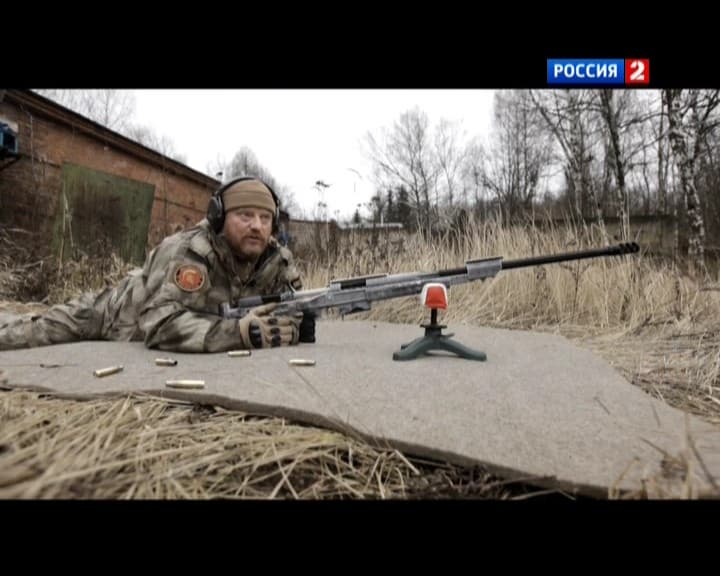

Тюнер обеспечивает хорошее качество приема цифровых каналов, переключение между каналами занимает около 2 секунд, между каналами в разных PLP до 3 секунд.

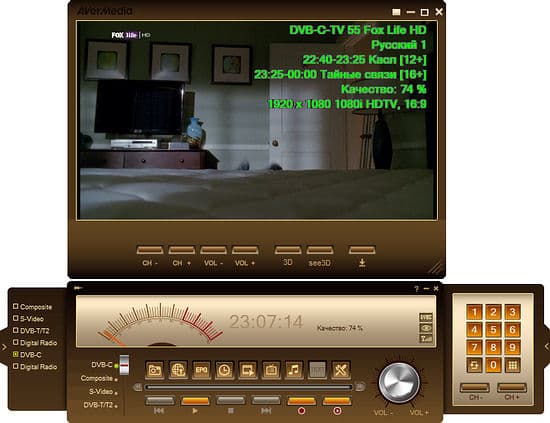

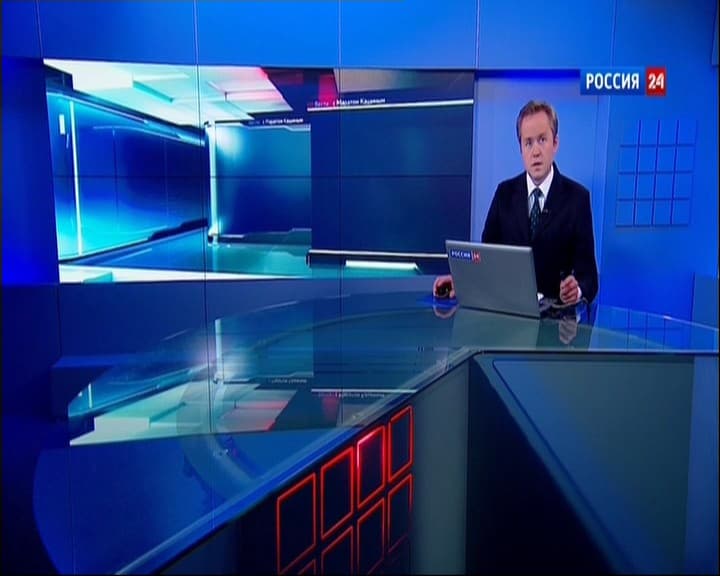

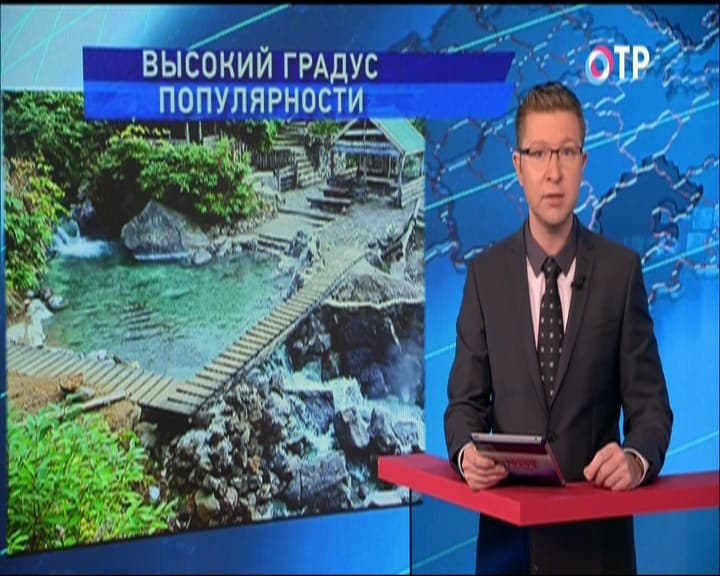

Качество изображения при работе с DVB-T, DVB-T2 и DVB-C определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

Операторы DVB-C вещания предлагают поддержку телевидения высокой четкости (HDTV), пример записанного фрагмента можно скачать здесь.

Во время тестирования HD-каналов обнаружились артефакты воспроизведения, устранить которые удалось отключением аппаратного ускорения.

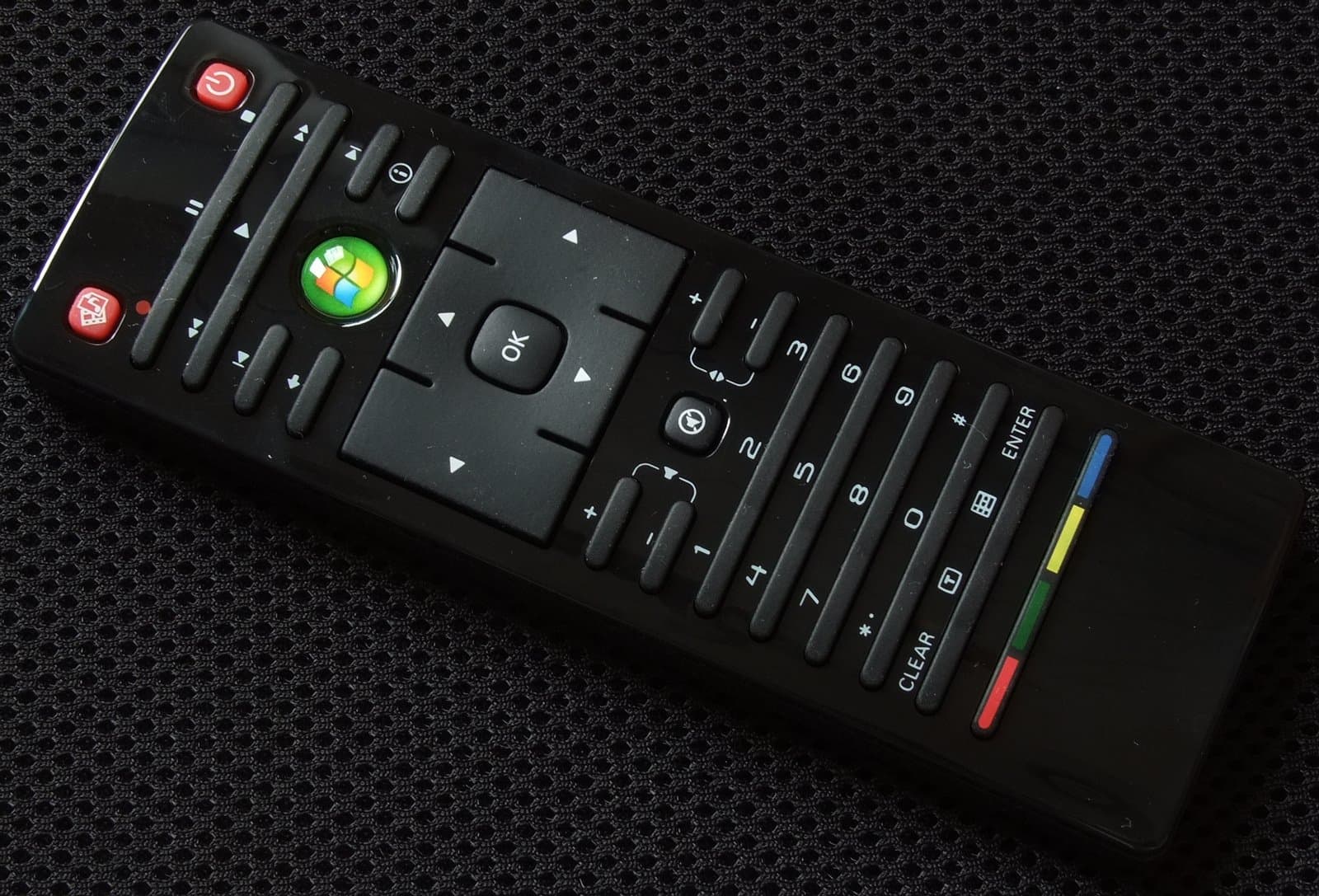

Пульт ДУ

Отсутствие настройки пульта ДУ в AVerTV 3D объясняется просто, как и AVerTV Nova T2, AVerTV Nova T2+C комплектуется MCE-совместимым пультом, лишенным дополнительных кнопок.

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Цифровой TV-тюнер AVerTV Nova T2+C (A757)

Можно предположить, что причиной такой комплектации стали нереализованные запасы пультов, если так, то не исключена комплектация другими разновидностями, впрочем, для пользователей, предпочитающих Windows Media Center или сторонние программы с поддержкой таких пультов, описываемый пульт может оказаться более предпочтительным.

Тем же, кто планирует использовать программу ProgDVB вместо штатного ПО, имеет смысл воспользоваться рекомендациями, данными одним из участников нашей конференции.

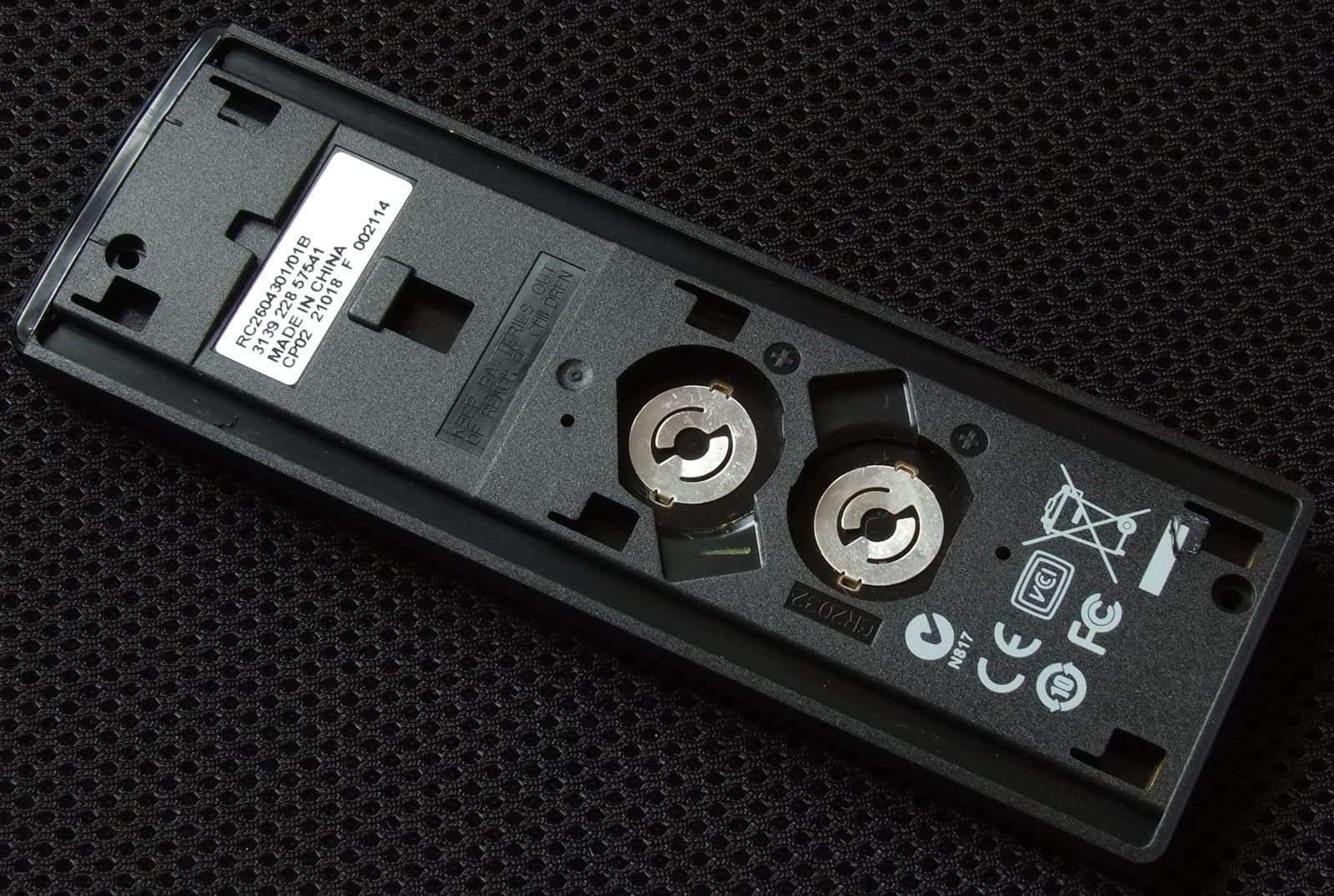

Пульт работает от двух элементов типоразмера CR2032, в продаже могут встретиться экземпляры с некачественными элементами питания, поэтому мы рекомендуем проверять работоспособность перед покупкой или просто иметь такую вероятность в виду.

Выводы

Плюсы

  • поддержка DVB-T, DVB-T2 и DVB-C;
  • два независимых антенных разъема;
  • интерфейс PCI Express;
  • хорошее качество приема;
  • автоматическое определение стандарта цветности;
  • поддержка MPEG2 и H.264 HDTV в цифровом режиме;
  • поддержка телевизионной программы;
  • поддержка субтитров;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка Windows Windows XP/Vista/Windows 7/Windows 8 (32- и 64-разрядных версий);
  • поддержка сервиса HomeFree.

Минусы

  • артефакты на HD-каналах с включенным аппаратным ускорением;
  • недостаточная оптимизация сервиса HomeFree под Android 5.0.x.

Если небольшая ценовая разница между модификациями без поддержки кабельного цифрового телевидения и с поддержкой DVB-C не позволяла однозначно рекомендовать AVerTV Nova T2 к покупке, то ситуация с AVerTV Nova T2+C обстоит куда проще — поддержка обеих распространенных разновидностей цифрового сигнала, традиционно высокое качество аппаратной части, два независимых антенных разъема и возможность трансляции на мобильные устройства выделяют эту модель среди современных компьютерных цифровых TV-тюнеров с интерфейсом PCI Express.



Выражаем благодарность компании
AVerMedia Technologies
за предоставленный на тестирование тюнер
