Soltek PT880Pro-FGR — системная плата на базе чипсета VIA PT880


Первая попавшая к нам в лабораторию плата на чипсете VIA PT880 продемонстрировала совсем неплохую скорость относительно топовых чипсетов других производителей. Что же касается функциональной оснащенности модели, то она находится на высшем уровне и сочетается с добротной, хотя и не выдающейся комплектацией.

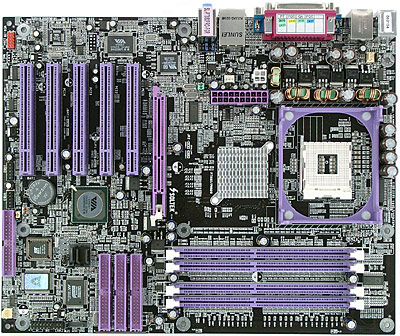

Плата богата функционально, так что идеальной разводки, конечно, ожидать не стоит. Единственный аудиовход расположен перед слотами PCI, что обрекает подключаемый к нему кабель тянуться через весь корпус, а разъемы IDE и SATA расположены позади трех первых слотов PCI, что будет препятствовать установке в эти слоты длинных карт расширения. Кроме того, расположение слота AGP приводит к тому, что видеоускоритель с громоздкой системой охлаждения перекрывает соседний слот (первый PCI), а установка любой видеокарты автоматически блокирует модули памяти в разъемах. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

В линейке моделей компании, на чипсете VIA PT880 есть еще 2 платы, но они менее функциональны, чем PT880Pro-FGR: у PT880E-R/RL нет ни контроллера FireWire, ни дополнительного контроллера SATA/IDE RAID, также у версии «-R» вообще отсутствует сетевой контроллер, а у «-RL» применен обычный 100-мегабитный. В довершение, у этих моделей всего 2 слота DIMM, так что разводка совершенно иная. PCB платы PT880Pro-FGR на нынешний момент уникальна, а в будущем на базе этой же PCB запланирован выпуск модели(-ей?) на интегрированном чипсете VIA PM880 (следствием чего является не распаянный разъем для подключения второго COM-порта на планке). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, памяти, батарейки, +3,3, ±5, ±12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

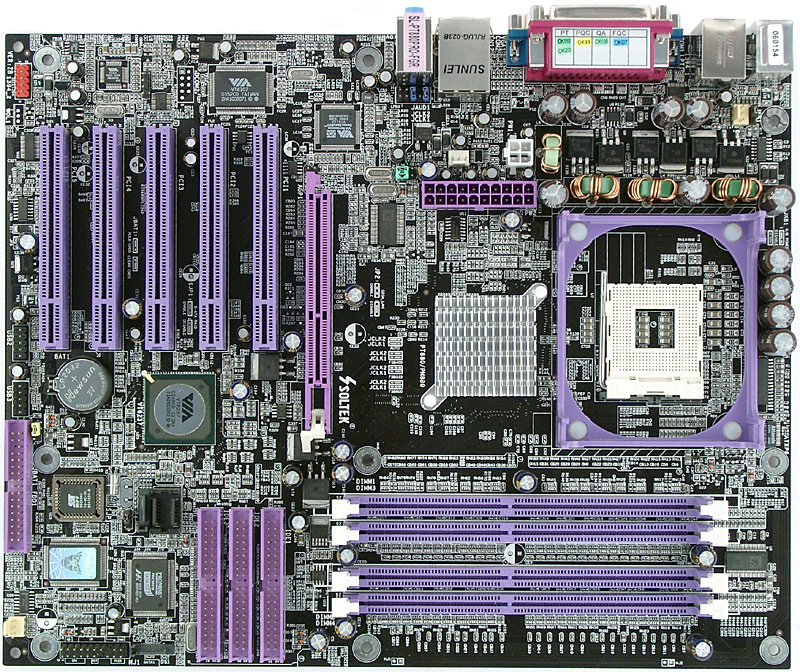

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ/модулей DDR266/333/400, для включения двухканального режима требуется симметричное заполнение разъемов попарно одинаковыми модулями);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные» (подключаемые диски могут работать по протоколу ATA133), функционирование третьего обеспечивается дополнительным контроллером (подключаемые к нему диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками SATA);
  • 4 разъема SATA (Serial ATA) — 2 из них «чипсетные» (подключаемые диски могут работать по протоколу SATA150 и могут быть объединены в RAID-массив уровней 0 и 1), еще 2 функционируют за счет дополнительного контроллера (подключаемые к ним диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками PATA);
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью контроля количества оборотов).

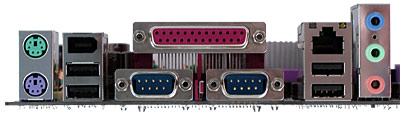

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 2 порта USB и 1 FireWire;
  • 1 LPT и 2 COM-порта;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: обновленного аляповатого дизайна;
  • Документация: руководство пользователя материнской платы и руководство по использованию входящего в комплект программного обеспечения на английском языке, краткое руководство пользователя на 9 языках;
  • Кабели: 4 Serial ATA (с 2 переходниками-разветвителями питания), 3 ATA66/100/133 (один из них убран в фиолетовый кембрик) и шлейф для подключения дисковода (фиолетового цвета);
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 дискеты с драйверами к RAID-контроллерам платы;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • утилиты для мониторинга системы;
    • Adobe Acrobat Reader;
    • Soltek RedStorm 2;
    • PC-cillin 2004;
    • Virtual Drive 7;
    • RestoreIT! 3 Lite;
    • PartitionMagic 6.0 SE;
    • DriveImage 4.0.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе микросхемы VIA VT6122, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
  • SATA/IDE RAID, на базе микросхемы Promise PDC20378, с возможностью создания RAID уровней 0, 1, 0+1 и JBOD, поддержкой 2 разъемов SATA и 1 разъема ATA133;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

У Soltek очень хорошие отношения с VIA, приводившие, в частности, к OEM-партнерству при производстве материнских плат, так что совсем неудивительно применение в этой модели контроллеров от VIA для всех возможных целей.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.09, -1.33Средне
Уровень шума, дБ (А): -88.3Хорошо
Динамический диапазон, дБ (А): 87.9Хорошо
Нелин. искажения, %: 0.010Хорошо
Интермод. искажения, %: 0.291Средне
Взаимопроникновение каналов, дБ: -81.5Очень хорошо

Общая оценка: Хорошо (подробнее). Завал АЧХ в области низких частот и высокий уровень интермодуляционных искажений значительно уменьшают привлекательность встроенного аудиоконтроллера.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения/выключения сетевого контроллера
Перемычка для включения/выключения контроллера SATA/IDE RAID
Перемычка для включения/выключения возможности запуска компьютера с клавиатуры PS/2Аналогичная функция для USB-устройств не поддерживается
Набор перемычек для выбора частоты FSBAuto, 400, 533, 800 МГц
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, REF to ACT/REF to REF, ACT(0) to ACT(1), DRAM Bus Selection, Command Rate, Delay Dclk Control
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+0,8375—1,8 В с шагом 0,0125 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS M1.1, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

На текущий момент мы протестировали всего одну плату на VIA PT880, так что у нас нет никаких данных о том, насколько ее скорость типична для представителей чипсета.

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)

Системная плата Soltek PT880Pro-FGR предоставлена рекламным агентством Солист
