Soltek 85DR3 — системная плата на базе чипсета i845PE


Эта одна из самых «бедных» плат на чипсете явно не увеличит влияние Soltek на мировом рынке.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы, краткое руководство по настройке платы, описание находящегося в комплекте ПО — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • несколько утилит для мониторинга системы;
    • Adobe Acrobat Reader;
    • Boostek;
    • PC-cillin 2002;
    • Virtual Drive 7;
    • RestoreIT! 3 Lite;
    • PartitionMagic 6 SE;
    • DriveImage 4.

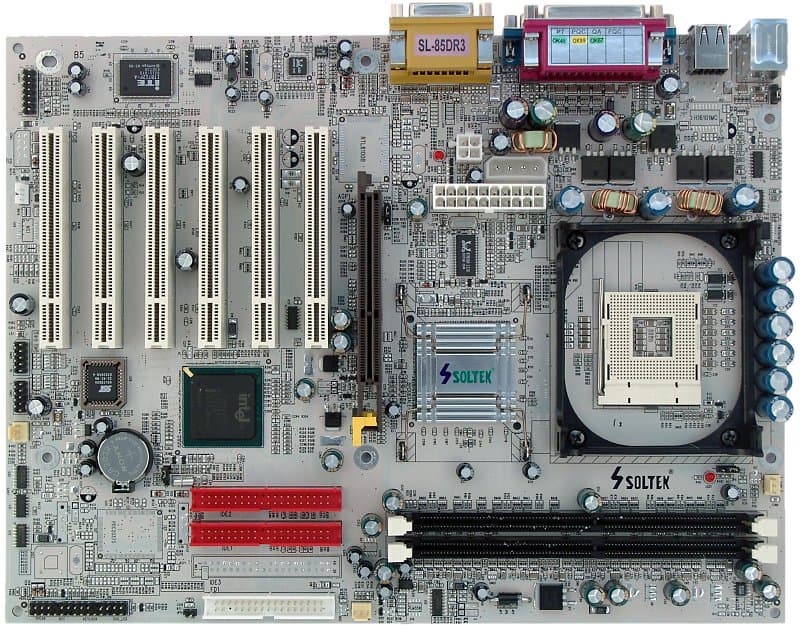

Даже при полупустом текстолите платы (шириной лишь немного меньше стандартной) разводку удачной не назовешь: неудобно расположены аудиоразъемы, разъемы IDE, FDD и питания, а установленная видеокарта блокирует модули памяти в разъемах DIMM. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 3300 мкФ, 9 по 2200 мкФ и несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF.

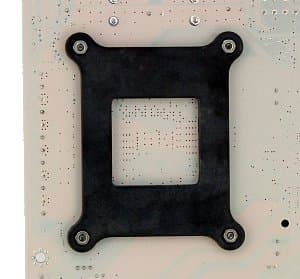

На оборотной стороне платы смонтирована защитная пластина для предотвращения изгиба текстолита при установке массивных процессорных кулеров.

На плате применена фирменная технология компании AGP4X Safeguard (блокировка старта системы при установке 3,3-вольтовой карты в слот AGP).

Наличие напряжения +2,5 В на разъемах памяти и установка видеокарты с напряжением питания +3,3 В индицируются светодиодами красного цвета на плате.

Не распаяны, но разведены на плате: микросхемы сетевого контроллера, дополнительного контроллера IDE и контроллера SATA, а также их разъемы.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, шины AGP, памяти, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения функции AGP4X Safeguard
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+CAS Latency, Precharge Delay, RAS to CAS Delay, RAS Precharge, Burst Length
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5—2,8 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5—1,8 В с шагом 0,1 В

Использовалась версия BIOS AQ1, как последняя из доступных на время проведения тестирования.

Неплохой набор возможностей для настройки и разгона системы — пожалуй, единственное сильное место платы. Соответственно, ее покупателями видятся ограниченные в средствах, но нежелающие покупать откровенный noname люди, рассчитывающие на разгон.

Результаты тестов:



Системная плата Soltek 85DR3 предоставлена компанией Neo Group
