Сравнительное тестирование Socket370 системных плат


По прошествии полугода после анонса Intel нового процессорного гнезда Socket370, можно сказать определенно — новинка завоевала право на жизнь. Правда, произошло это не столько благодаря ее каким-то особым возможностям, сколько из-за того, что дешевые процессоры Celeron, нынче выпускаются только под Socket370. Slot-1 версии этих процессоров, если еще и попадаются кое-где в продаже, то только из старых запасов.

Хотя и переход к новой упаковке старого процессорного ядра Celeron дался Intel не безболезненно, смысл в таком разделении на Slot-1 и Socket370-системы имел под собой основания. Глобальная цель корпорации состояла в отделении рынка дешевых процессоров для дома и офиса, на котором очень уютно расположились все конкуренты, от производительных — для профессиональной работы. Теперь, когда же практически все CPU-мейкеры, кроме AMD, двигающей свой Slot A, заявили о планах создания своих Socket370 кристаллов, стало понятно, что мы получили новую полноценную платформу, а не мертворожденное дитя.

Как я уже неоднократно повторял, Celeron на данный момент является чуть ли не самым выгодным приобретением из всего семейства интеловских процессоров. И дело тут именно в архитектуре. Celeron — это практически полноценный Pentium II. Первая попытка сделать дешевый процессор на базе ядра от Pentium II, Deschutes, но без кеша второго уровня, у Intel с треском провалилась. Первые Celeron 266 демонстрировали позорную производительность, сравнимую с Intel Pentium MMX. Но Intel, хоть и большая фирма, отнюдь не бестолковая. Быстро поняв, что к чему, корпорация перестроилась и породила Celeron с 128-Кбайтным интегрированным кешем второго уровня, да еще и работающим на частоте ядра, а не на половинной частоте, как в Pentium II. Именно благодаря этому быстродействующему кешу, производительность Celeron и Pentium II на одинаковых частотах практически совпадает. Но стоимость… Короче говоря, преимущество Pentium II в данный момент состоит только в 100-мегагерцовой шине, благодаря которой обеспечивается слегка более быстрый обмен данными с памятью.

Теперь о Pentium III. Качественное отличие этого процессора от Pentium II состоит лишь в наличии дополнительных SIMD-инструкций SSE, которые, теоретически, могут обеспечить более быстрый расчет в приложениях, их использующих. На данный момент, к сожалению, таких задач нет. Потому, преимущество Pentium III над Celeron остается только лишь в 100-мегагерцовой шине и слегка больших частотах — старшая версия Pentium III имеет сейчас скорость 550МГц, в то время как у Celeron — только 466 МГц.

То, что существующие процессоры Intel Celeron расчитаны на 66-мегагерцовую системную шину, по идее, должно измениться с выходом следующего ядра для Pentium III, Coppermine, которое будет работать с системной шиной 133 МГц. То есть, 100-мегагерцовые Celeron не за горами. Более того, грядет переход на новую технологию, 0.18 мкм, а это значит, что вскоре мы снова получим процессоры, которые должны хорошо разгоняться, подобно тому, как в полтора раза разгонялись первые модели Celeron, имеющего простую архитектуру. Так что, возможно, аргумент относительно более высоких частот кристалла у Pentium III скоро может быть пересмотрен оверклокерами.

Все это нудное вступление было направлено на то, чтобы объяснить приверженцам процессоров от Intel перспективность и выгодность применения процессоров Celeron и вообще Socket370. Но решающий аргумент я припас напоследок. То, что Intel производить процессоры под Socket370 выгоднее, говорилось уже не раз. Достигается экономия на процессорной плате и на самом разъеме, куда CPU устанавливается. И, совсем недавно стало известно, что Intel собирается производить Pentium III в сокетном варианте. Какой это сокет — пока не афишируется, но готов дать на отсечение половину материнской платы, что этим сокетом станет старый знакомый — Socket370.

Так что, приобретая Socket370 материнскую плату сейчас, вы не потеряете, а возможно и приобретете в будущем. Поэтому, мы решили провести большое сравнительное тестирование Socket370-системных плат. Основной задачей этого тестирования являлось определение наиболее быстрой, перспективной и удобной системной платы для применения сейчас и в ближайшем будущем. Поэтому, для тестов мы использовали как обычный 66-мегагерцовый Intel Celeron 300A, так и такой же процессор, разогнанный до 450 МГц повышением частоты системной шины до 100 МГц.

Об участниках тестирования мы расскажем позже, а сначала — о чипсетах, на которых выпускаются в данный момент Socket370-системные платы.

Чипсеты

Оговорюсь сразу, что платы на новом i810 мы рассматривать пока не будем. Дело в том, что имея хабовую архитектуру, i810 является сильно интегрированным чипсетом со встроенным графическим контроллером. А это противоречит идее этой статьи о применении Celeron в домашних и рабочих станциях не самого нижнего уровня, так как по мощности графический контроллер встроенный в i810 аналогичен i740, видеочипсету, который уже не может обеспечить должной производительности в современных играх, чего не скажешь о самом процессоре Celeron.

Итак, современные системные платы под Socket370 выпускаются на следующих наборах микросхем:

  • Intel 440BX
  • Intel 440ZX
  • Intel 440LX
  • Intel 440EX
  • VIA Apollo Pro Plus

Если даже отбросить чипсет тайваньской компании VIA, который представляет собой несколько адаптированный аналогичный набор микросхем под Slot-1, то в интеловских наименованиях запутаться немудрено. Вкратце: i440LX — базовый чипсет, применявшийся для Pentium II плат еще в то время, когда о системной шине в 100 МГц никто и не помышлял. i440EX — его облегченная версия, выпущенная как раз для работы с Celeron. i440BX — текущий базовый чипсет, используемый в Pentim II/III системный платах и сегодня, а i440ZX — его облегченная версия. В чем же заключаются эти "облегчения" и как они сооотносятся между собой, а также как показывает себя VIA Apollo Pro Plus в сравнении с интеловскими продуктами, можно понять из таблцы:

  Intel 440BX Intel 440ZX Intel 440LX Intel 440EX VIA Apollo Pro Plus (BXPro)
North Bridge 82443BX 82443ZX 82443LX 82443EX VT82C692
South Bridge 82371EB 82371EB 82371EB 82371EB VT82C596
Шины
PCI 2.1 + + + + +
Макс. число PCI Master устройств 5 4 5 3 5
AGP x1/x2 X1/x2 x1/x2 x1/x2 x1/x2
Частота FSB 66/100 МГц 66/100 МГц 66 МГц 66 МГц 66/100 МГц
Асинхронная шина памяти - - - - +
Память
Поддерживаемые типы EDO, SDRAM EDO, SDRAM EDO, SDRAM EDO, SDRAM FP, EDO, SDRAM, DDR SDRAM, BDDR SDRAM, ESDRAM
Макс. Объем 1 Гбайт 256 Мбайт 1 Гбайт 256 Мбайт 1 Гбайт
Количество банков 8 4 8 4 8
ECC и контроль четности + - + - +
EDO Timing x-2-2-2 -2-2-2-2 x-2-2-2 -2-2-2-2 x-2-2-2 -2-2-2-2 x-2-2-2 -2-2-2-2 5-2-2-2 -2-2-2-2
SDRAM Timing x-1-1-1 -1-1-1-1 x-1-1-1 -1-1-1-1 x-1-1-1 -1-1-1-1 x-1-1-1 -1-1-1-1 6-1-1-1 -2-1-1-1
Интегрированные возможности
UltraATA-33 + + + + +
Порты USB 2 2 2 2 3
Контроллер клавиатуры + + + + +
Интегрированные часы + + + + +
Интегрированный мониторинг - - - - -
Дополнительные возможности
ACPI + + + + +

Как нетрудно заметить, все чипсеты имеют близкие характеристики, однако различия все-таки есть. Первое, что надо отметить, это то, что чипсеты i440LX и его упрощенная версия, i440EX, являются уже морально устаревшими и не поддерживают системную шину 100 МГц. Это значит, что платы на этих наборах микросхем не смогут функционировать со 100-мегагерцовыми процессорами, когда они появятся, и имеют меньшие возможности по последующему апгрейду. Поэтому, я бы не рекомендовал ориентироваться сейчас на такие изделия.

Упрощенность i440ZX по сравнению с i440BX, также как и i440EX по сравнению с i440LX, состоит, как нетрудно заметить, в меньшем количестве поддерживаемых банков памяти, меньшем ее максимальном объеме и сокращенном числе Bus Master устройств. Это означает, что платы на lite-версиях чипсетов будут иметь меньше гнезд для установки модулей DIMM (только 2 у i440ZX и i440EX) и меньшее количество слотов PCI (обычно — не более четырех у ZX и не более трех у EX).

Чем же в таком случае обусловлено применение производителями системных плат более старых и простых версий чипсетов, вместо установки i440BX с максимальными возможностями. Ответ здесь прост — дело в стоимости наборов микросхем. i440BX имеет самую высокую цену, и, естественно, платы на нем будут стоить несколько дороже. Хотя, если плата приобретается с расчетом на длительное использование, лишними $10 за дополнительные возможности расширения и апгрейда пожертвовать не жалко. Тем не менее, материнские платы и на i440LX, и даже на i440EX найдут свое применение в нетребовательных офисных системах.

Теперь пара слов о VIA Apollo Pro, Это набор микросхем по основным возможностям не уступает i440BX, также имеет поддержку до гигабайта памяти в 8 банках и обслуживает до 5 Bus Master устройств. Единственное традиционно слабое место чипсетов от VIA, унаследованное и в Apollo Pro Plus, это скорость работы с SDRAM. Соответствующие временные диаграммы можно посмотреть в таблице. Но у чипсета от VIA есть и преимущество перед интеловскими продуктами. Заключается оно в возможности тактовать шину памяти не от системной шины, а от AGP, что позволяет использовать старые, неработающие на 100 МГц модули памяти при частоте системной шины 100 МГц.

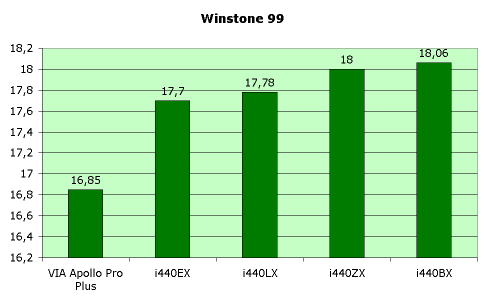

Мы же, напоследок, затронем вопрос относительно практической производительности плат на различных чипсетах. Приведенная ниже диаграмма получена на основании усреднения данных тестирования различных плат на разных чипсетах с процессором Intel Celeron 300A:

Как видно, интеловские чипсеты обеспечивают практически идентичную производительность, а VIA Apollo Pro Plus показывает результат примерно на 6% ниже, что как раз и связано с большими задержками при работе с SDRAM.

Участники тестирования

ABIT BM6

Эта системная плата небезызвестной в среде оверклокеров компании выполнена на полнофункциональном чипсете i440BX и имеет 5 слотов PCI, 2 слота ISA и 3 слота под DIMM. Такое количество слотов, обеспечивающее хорошую расширяемость системы на ABIT BM6, умещается на этой плате благодаря полноразмерному ATX-формату. Фирменной возможностью всех плат от ABIT, в том числе и BM6 является SoftMenu II — технология, позволяющая менять конфигурацию процессора из Setup BIOS. Кроме этого, в SoftMenu II есть и уникальная функция изменения напряжения питания ядра процессора, что очень помогает при разгоне CPU. Плата, естественно поддерживает широкий диапазон частот FSB, в том числе и 100 МГц. Кроме того, нельзя не отметить хорошие скоростные показатели, демонстрируемые данной платой.

ABIT ZM6

Младший брат BM6, внешне отличающийся только чипсетом — на ZM6 установлен i440ZX. Но так как ZX не поддерживает более 4 Bus Master устройств и 4-х банков памяти, третий разъем под DIMM может быть использован только в случае однобанковых модулей SDRAM, а пятый слот PCI — только для устройств не требующих собственного прерывания, например Voodoo2. Системный BIOS платы также содержит SoftMenu II, то есть также имеет возможность безджамперного конфигурирования процессора и изменение напряжения его питания. Поддерживаются частоты FSB 100 МГц и выше. Скорость и стабильность изделия — на высоте.

Acorp 6LX87

Системная плата на чипсете i440LX, что сразу накладывает ограничение на наличие частот FSB 100 МГц и выше. На плате установлено по три слота DIMM и PCI и два — ISA. Благодаря тому, что эта плата имеет форм-фактор BabyAT, она подходит для апгрейда старых Socket-7 систем, имеющих аналогичный типоразмер. В качестве положительных свойств данной платы следует отметить наличие защитного изолирующего кожуха на нижней поверхности платы. Однако, к сожалению, плата продемонстрировала низкую стабильность во время испытаний.

ASUS MEB

Ведущий производитель системных плат выпустил сразу несколько продуктов под Socket370. Наиболее богатый возможностями — это MEB, выполненный на чипсете i440BX и имеющий поддержку частот FSB выше 100 МГц. Плата выполнена в полном ATX-формате и имеет по три слота DIMM и ISA, а также четыре PCI-слота. Конфигурирование процессора на MEB выполняется dip-переключателями. Спектр внешних частот, выставляемых на MEB крайне широк — он совпадает со множеством частот плат ABIT. Также есть возможность увеличения напряжения в цепях ввода-вывода, что теоретически может повысить стабильность системы при разгоне. К сожалению, данная плата лишена джампера для сброса CMOS, от которого на всех платах от ASUS теперь осталось только две контактных площадки. К тому же, не поддерживается ставшая популярной в последнее время функция пробуждения от клавиатуры и мыши. В результате, несмотря на высокое качество исполнения и стабильность в работе, ASUS MEB имеет явно завышенную стоимость.

ASUS MEL-B

Плата формата BabyAT, на чипсете i440LX. Имеет по три слота PCI и DIMM и два слота ISA. К сожалению, ввиду применения в основе платы устаревшего чипсета, на поддержку частоты FSB 100 МГц надеяться не приходится. Конфигурирование процессора на MEL-B, также как и в предыдущем случае, выполняется dip-переключателями.

ASUS MEL-С

Полноразмерный ATX-вариант предыдущей платы. Благодаря увеличенной площади, на плате имеется два слота ISA, три — DIMM и четыре — PCI. Чипсет — i440LX, что означает верность и здесь всех выводов, сделанных относительно предыдущей платы.

Chaintech 6AIA

Системная плата формата MicroATX на чипсете VIA Apollo Pro Plus. Имеет 2 слота DIMM, 3 — PCI и 1 — ISA. Благодаря такому небольшому количеству слотов плата получилась достаточно миниатюрной. Поддерживается системная шина 100 МГц и асинхронная шина памяти, что важно при использовании не-PC100 модулей в системе. На плату интегрирован звуковой чип ESS Solo-1, делающий и без того дешевую 6AIA крайне выгодным приобретением.

Chaintech 6LIA

Плата, полностью повторяющая предыдущую с той лишь разницей, что 6LIA выполнена на i440LX и не поддерживает системной шины 100 МГц.

Chaintech 6ZIA

Еще один двойник предыдущих плат, но на чипсете i440ZX. Chaintech 6ZIA поддерживает 100-мегагерцовую FSB и является главным продуктом Chaintech для Socket370 Celeron. Палата показала хорошее быстродействие и высокую стабильность в работе.

DTK PRM-89I

Плата формата ATX на чипсете i440LX от малоизвестного тайваньского производителя компьютеров. На плате имеется 4 слота PCI, 2 — ISA и 3 слота DIMM. 100-мегагерцовая шина, естественно, не поддерживается. 89I, хоть и имеет удачный дизайн, показала крайне низкую производительность.

Elitegroup P6BXT-A+

Нашумевшая "двойняшка", которой посвящен уже не один обзор. Этот продукт на чипсете i440BX помимо разъема Socket370 имеет и Slot 1, что позволяет совершать безболезненный апгрейд с процессоров Celeron на Pentium II/III не меняя системной платы. Плата выполнена в полноразмерном ATX-формате и имеет 4 слота PCI, 3 — DIMM и 2 — ISA. Имеется интегрированный звук на базе чипа CMI 8338, по возможностям аналогичного ESS Solo-1. Поддержка 100-мегагерцовой шины сама собой разумеется, так как в P6BXT-A+ можно устанавливать и Pentium II/III-процессоры. Плата произвела хорошее впечатление необычным дизайном.

Elitegroup P6EXP-Me

Единственная плата из побывавших на тестировании, выполненная на чипсете i440EX. Благодаря этому, а также ценовой политике Elitegroup имеет крайне низкую стоимость. Форм-фактор этой платы — MicroATX, на плате имеется по три слота PCI и DIMM, причем все три модуля DIMM можно устанавливать одновременно, только если они имеют однобанковую структуру, и один разъем ISA. Системная шина 100 МГц, отсутствует. На плате интегрирован звуковой чип CMI 8338, описанный выше.

Gigabyte GA-6LA7

Системная плата формата BabyAT на чипсете i440LX. Благодаря хорошим показателям по стабильности работы, плата является неплохим вариантом для апгрейда старых систем, однако же не имеет поддержки системной шины 100 МГц. Имеется 4 слота PCI, 2 — ISA и 3 — DIMM. В отличие от многих других плат, в GA-6LA7 используется системный BIOS фирмы AMI.

Intel BI440ZX

Плата от прародителя чипсета i440ZX, на котором она выполнена. Невозможность противоречия собственным спецификациям привела к тому, что у BI440ZX имеется только одна частота FSB — 66МГц. На Intel BI440ZX установлено 3 слота PCI, 1 — ISA и 2- DIMM. Имеется интегрированное звуковое решение на базе чипа Creative ES1373. Также на плате установлен миниатюрный PC-спикер. Формат платы — MicroATX. Из интересных особенностей следует отметить одноджамперное конфигурирование — то есть все настройки делаются в Setup BIOS, кстати фирмы Phoenix, вход в который осуществляется переключением перемычки на плате.. Данное решение является, безусловно, очень удобным в корпоративных системах, но не дома или в малом офисе. BI440ZX не поддерживает подключение ИК-порта и пробуждение от PS/2 мыши

Iwill LE370

Данная системная плата формата ATX выполнена на чипсете i440LX и, следовательно, не имеет поддержки 100-мегегерцовой системной шины. На плате имеется 5 слотов PCI, 2 — ISA и 3 — DIMM. Несмотря на морально устаревший чипсет, плата демонстрирует высокую стабильность в работе. Главной изюминкой Iwill LE370 является интегрированный звук на базе одного из лучших (в своем ценовом диапазоне) чипов Aureal Vortex, поддерживающего трехмерный звук. То есть, если не расчитывать на дальнейший апгрейд, то плата Iwill LE370 была бы лучшим интегрированным решением. Однако мы с сожалением должны констатировать, что с базовым чипсетом инженеры Iwill явно ошиблись.

Lucky Star 6ZX

Плата формата BabyAT от одного из самых печально известных производителей. Единственная с этим форм-фактором, выполнена на чипсете i440ZX. Однако же, крайне нестабильная работа при частоте системной шины 100 МГц, а также плохая компоновка не дает нам возможность сказать что-то лестное об этом изделии. Плата имеет три слота PCI, а также по два — DIMM и ISA. Пробуждение от PS/2 мыши не поддерживается.

Microstar MS-6161

Еще одна ничем ни примечательная плата формата MicroATX на чипсете i440LX без поддержки 100-мегагерцовой системной шины. На плате имеется 5 слотов PCI, 3 — DIMM и 2 — ISA. Кроме стабильной работы, других преимуществ данной платы отметить не могу.

SOYO SY-6ILA

Эта плата на чипсете i440LX имеет форм-фактор ATX. 100-мегагерцовая шина не поддерживается. Помимо четырех слотов PCI и одного слота ISA имеется 3 слота под DIMM. Также на плате интегрирован звуковой чип Creative ES1373. К сожалению, данный продукт имеет неудачное расположение слота AGP, установке графических карт в который сильно мешает батарейка. Также платой не поддерживается функция пробуждения от мыши. Тем не менее, SOYO SY-6ILA — абсолютный чемпион по скорости при частоте системной шины 66 МГц.

SOYO SY-6VZA

Плата, полностью дублирует предшественницу с тем отличием, что данный продукт выполнен на чипсете VIA Apollo Pro Plus и поддерживает системную шину 100 МГц с асинхронной тактовкой памяти. К сожалению, к недостаткам предыдущей конструкции добавляется недоделанность BIOS, который имеет ряд ошибок.

Supermicro 370SBA

Благодаря чипсету i440BX, одна из самых быстрых плат в нашем сравнении. Плата имеет ATX форм-фактор, по три слота DIMM и ISA и четыре слота PCI. 100-мегагерцовая шина поддерживается, но, к сожалению, данная плата не имеет возможности установки внешних частот, отличных от 66 и 100 МГц. Также на 370SBA отсутствует возможность подключения ИК-порта. На плате использован малопопулярный графический AMI BIOS. Тем не менее, должен отметить высокую стабильность, которую продемонстрировала во время испытаний Supermicro 370SBA

Tekram S3AP-A

Плата формата ATX на чипсете VIA Apollo Pro Plus. Частота FSB и асинхронная шина памяти поддерживаются. Плата имеет популярную конфигурацию — 5 слотов PCI, 2 — ISA и 3 — DIMM. На плате интегрирован звуковой чип ESS Solo-1. Пробуждение от PS/2-мыши не поддерживается. В остальном, ничего особенного, если не считать большого набора внешних частот, как на платах от ABIT.

Tyan Tomahawk BX/A+

Эта плата известной американской фирмы выполнена на чипсете i440BX, имеет частоту системной шины 100 МГц и выполнена в форм-факторе ATX. Количество слотов — самое популярное 5 — PCI, 2 — ISA и 3 — DIMM. Хотя данная плата и продемонстрировала хорошие способности в разгоне процессора, тем не менее, обладает невысокой стабильностью. Возможно, это вызвано использованием на Tomahawk BIOS от AMI. На плате отсутствует разъем для подключения ИК-порта.

В заключение — небольшая сравнительная таблица с основными параметрами плат — участников тестирования:

  чипсет форм- фактор количество слотов FSB 100 MHz интегр. звук BIOS
PCI ISA DIMM
ABIT BM6 i440BX ATX 5 2 3 + - Award
ABIT ZM6 i440ZX ATX 5 2 3 + - Award
Acorp 6LX87 i440LX BabyAT 3 2 3 - - Award
ASUS MEB i440BX ATX 4 3 3 + - Award
ASUS MEL-B i440LX BabyAT 3 2 3 - - Award
ASUS MEL-C i440LX ATX 4 2 3 - - Award
Chaintech 6AIA VIA Apollo Pro+ MicroATX 3 1 2 + ESS Solo-1 Award
Chaintech 6LIA i440LX MicroATX 3 1 2 - ESS Solo-1 Award
Chaintech 6ZIA i440ZX MicroATX 3 1 2 + ESS Solo-1 Award
DTK PRM-89I i440LX ATX 4 2 3 - - Award
Elitegroup P6BXT-A+ i440BX ATX 4 2 3 + CMI 8338 Award
Elitegroup P6EXP-Me i440EX MicroATX 3 1 3 - CMI 8338 Award
Gigabyte GA-6LA7 i440LX BabyAT 4 2 3 - - AMI
Intel BI440ZX i440ZX-66 MicroATX 3 1 2 - Creative ES1373 Phoenix
Iwill LE370 i440LX ATX 5 2 3 - Aureal Vortex Award
Lucky Star 6ZX i440ZX BabyAT 3 2 2 + - Award
Microstar MS-6161 i440LX ATX 5 2 3 - - Award
SOYO SY-6ILA i440LX ATX 4 1 3 - Creative ES1373 Award
SOYO SY-6VZA VIA Apollo Pro+ ATX 4 1 3 + Creative ES1373 Award
Supermicro 370SBA i440BX ATX 4 3 3 + - AMI
Tekram S3AP-A VIA Apollo Pro+ ATX 5 2 3 + ESS Solo-1 Award
Tyan Tomahawk BX/A+ i440BX ATX 5 2 3 + - AMI

Дополнительно хотелось бы отметить, что фирмы ASUS, Chaintech, Microstar, Intel и Lucky Star имеют русскоязычные web-сайты, а Chaintech, Intel и Lucky Star к тому же и оказывают техническую поддержку на русском языке.

Совместимость

Для достижения совместимости с широким спектром оборудования производители системных плат реализуют в BIOS различные функции. Наиболее важными из них являются возможность ручного распределения прерываний по слотам PCI, возможность отключения USB для освобождения лишнего прерывания и функция Spread Spectrum.

Хотя в спецификации PCI 2.1 и допускается использование одного IRQ несколькими устройствами при разделении сигнала по уровню, а не по границе, многие устройства требуют индивидуального прерывания. Плата теоретически должна выделять таким устройствам собственное прерывание, однако это не всегда удается, например, из-за их нехватки. Именно в таких случаях возможность ручного распределения прерываний по слотам оказывается очень нужной.

Что касается выключения USB, то это освобождает дополнительное прерывание IRQ10. Наличие еще одного свободного IRQ может существенно облегчить конфигурирование систем с большим количеством устройств, требующих собственных прерываний.

Функция Spread Spectrum уменьшает взаимное электромагнитное влияние различных компонент системной платы друг на друга. Такой эффект достигается благодаря уменьшению амплитуды сигналов и электрическому отключению неиспользуемых компонент системы, например незанятых разъемов DIMM или слотов PCI. Практически, положительный эффект от Spread Spectrum пронаблюдать достаточно сложно, однако, при наличии в системе относительно капризных плат расширения, например SCSI-контроллеров, можно заметить лучшую надежность работы.

Ниже приводится таблица, описывающая наличие этих функций у описываемых системных плат:

  Отключение USB Распределение IRQ по PCI Spread Spectrum
ABIT BM6 + + +
ABIT ZM6 + + +
Acorp 6LX87 - - +
ASUS MEB + + -
ASUS MEL-B + + -
ASUS MEL-C + + -
Chaintech 6AIA + - +
Chaintech 6LIA + + +
Chaintech 6ZIA + + +
DTK PRM-89I + - +
Elitegroup P6BXT-A+ + - +
Elitegroup P6EXP-Me + - -
Gigabyte GA-6LA7 + - -
Intel BI440ZX + - -
Iwill LE370 + + -
Lucky Star 6ZX - - -
Microstar MS-6161 - - +
SOYO SY-6ILA + + +
SOYO SY-6VZA + - +
Supermicro 370SBA + + -
Tekram S3AP-A + - +
Tyan Tomahawk BX/A+ + + -

Как нетрудно заметить, распределение IRQ по слотам PCI носит уже не столь редкий характер, как раньше. Многие производители системных плат считают эту функцию необходимой и добавляют ее в свои BIOS. В целом, полный набор возможностей для улучшения совместимости имеют платы: ABIT BM6 и ZM6, Chaintech 6LIA и 6ZIA и SOYO SY-6ILA.

Совместимость с памятью

Для работы со старыми не-PC100 модулями памяти, плохо работающими с частотой системной шины 100 МГц можно рекомендовать использование системных плат с асинхронной шиной памяти, позволяющей SDRAM работать на частоте 66 МГц при 100-мегагерцовой FSB. Оборотной стороной этой медали является тот факт, что асинхронная шина может быть реализована только на платах с чипсетом VIA Apollo Pro Plus, который, как было замечено, работает несколько медленнее интеловских аналогов.

В остальном, для лучшей совместимости а также разгона, от BIOS требуется наличие ручного управления всеми тремя сигналами — CAS Latency, RAS to CAS и RAS Precharge. Обычно, эти параметры выбираются автоматически из SPD, но в случае модулей без SPD, устанавливаются в максимум. Это может помешать тонкой настройке системы, особенно на нестандартных частотах.

Ниже приводится таблица, по которой можно определить наличие необходимых возможностей в BIOS Setup:

  Слоты DIMM Асинхронная шина CAS Latency RAS to CAS RAS Precharge
ABIT BM6 3 - + - -
ABIT ZM6 3 - + - -
Acorp 6LX87 3 - + + +
ASUS MEB 3 - + + +
ASUS MEL-B 3 - + + +
ASUS MEL-C 3 - + + +
Chaintech 6AIA 2 + + - -
Chaintech 6LIA 2 - + + +
Chaintech 6ZIA 2 - + - -
DTK PRM-89I 3 - + + +
Elitegroup P6BXT-A+ 3 - + + +
Elitegroup P6EXP-Me 3 - + + +
Gigabyte GA-6LA7 3 - + + +
Intel BI440ZX 2 - - - -
Iwill LE370 3 - + + +
Lucky Star 6ZX 2 - + + +
Microstar MS-6161 3 - + + +
SOYO SY-6ILA 3 - - - -
SOYO SY-6VZA 3 + + - -
Supermicro 370SBA 3 - + + +
Tekram S3AP-A 3 + + - -
Tyan Tomahawk BX/A+ 3 - - + +

Наиболее полный набор настроек по памяти, как нетрудно заметить, есть у Acorp 6LX87, всех плат ASUS, Chaintech 6LIA, DTK PRM-89I, плат Elitgroup, Gigabyte GA-6LA7, Iwill LE370, Lucky Star 6ZX, Microstar MS-6161, Supermicro 370SBA.

Разгон

Для обеспечения лучшего разгона процессоров плата не только должна иметь больший набор частот FSB. Важным моментом является и возможность изменения напряжения питания ядра процессора. Но, к сожалению, эта функция реализована только в системных платах ABIT ZM6 и BM6.

Далее, для удобства, желательно наличие конфигурирования процессора полностью из BIOS Setup, однако большинство системных плат, работающих с частотой FSB 100 МГц требует выставление ее перемычкой. Кроме того, крайне полезной является возможность сброса настроек SoftMenu с клавиатуры при загрузке. Если эта возможность у платы не реализована, то при выборе завышенных частот в BIOS система может оказаться неработоспособной до полного сброса CMOS перемычкой.

Ниже следует таблица, описывающая все эти возможности у протестированных системных плат:

  Частоты FSB Способ выставления частоты FSB Сброс настроек от KBD
ABIT BM6 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133 setup +
ABIT ZM6 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133 setup +
Acorp 6LX87 60, 66, 68, 75, 83 setup -
ASUS MEB 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133, 140, 150 джампер -
ASUS MEL-B 50, 60, 66, 68, 75, 83 джампер -
ASUS MEL-C 60, 66, 68, 75,83 джампер -
Chaintech 6AIA 66, 75, 83, 100, 103, 112, 124, 133 setup+джампер +
Chaintech 6LIA 60, 66, 68, 75, 83 setup +
Chaintech 6ZIA 66, 75, 83, 100, 103, 112, 124, 133 setup+джампер +
DTK PRM-89I 60, 66, 68, 75, 83 setup -
Elitegroup P6BXT-A+ 66, 75, 83, 100, 103, 112, 133 setup+джампер -
Elitegroup P6EXP-Me 60, 66, 68, 75, 83 setup -
Gigabyte GA-6LA7 66, 75, 83 джампер -
Intel BI440ZX 66 авто -
Iwill LE370 60, 66, 68, 75, 83 setup +
Lucky Star 6ZX 66, 75, 83, 100, 103, 112, 133 setup+джампер -
Microstar MS-6161 50, 60, 66, 68, 75, 83 setup -
SOYO SY-6ILA 66, 68, 75, 83 setup +
SOYO SY-6VZA 66, 75, 83, 100, 103, 112, 124, 133 setup+джампер +
Supermicro 370SBA 66, 100 джампер -
Tekram S3AP-A 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133 setup+джампер -
Tyan Tomahawk BX/A+ 66, 68, 75, 83, 100, 103, 112 setup -

Из таблицы ясно видно, что наиболее удобными для разгона, благодаря специальной технологии SoftMenu II, являются платы ABIT BM6 и ZM6. Следует также отметить широкий спектр частот у плат ASUS MEB и Tekram S3AP-A.

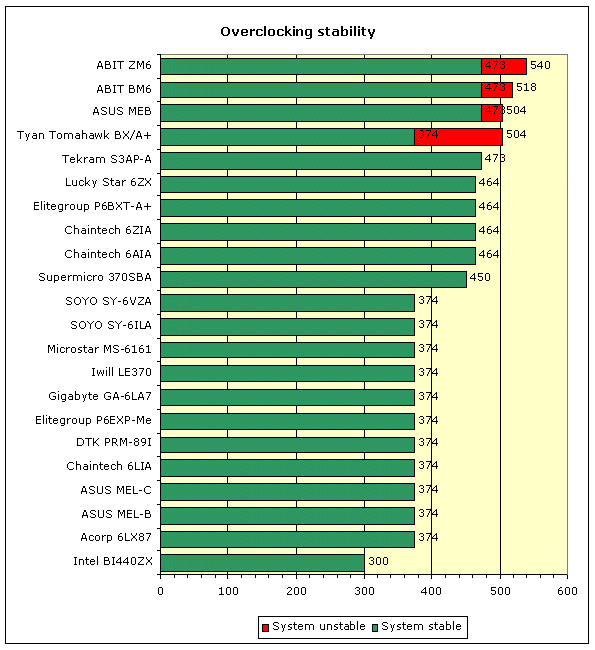

Но при экстремальном разгоне процессора на результат также влияет и дизайн системной платы. Потому мы провели тест на разгон одного экземпляра процессора Intel Celeron 300A на всех платах. Результаты можно увидеть ниже:

Красным цветом на диаграмме обозначены частоты, на которых плата еще работает, но наблюдается нестабильность. Зеленым обозначены частоты, при которых плата демонстрирует устойчивую работу.

Ну что же, ABIT оправдывает звание производителя системных плат для оверклокеров. Благодаря уникальной возможности поднятия напряжения питания ядра платы от ABIT показывают лучший результат. Второй момент, который следует отметить, это то, что платы, имеющие генератор частоты, выдающий значения между 103 и 112 МГц, показывают результат лучше, чем основная масса конкурентов. Tekram S3AP-A и ASUS MEB относятся как раз к числу таких плат.

Ну и, естественно, платы, не имеющие поддержки шины 100 МГц не могут конкурировать со 100-мегагерцовыми платами при разгоне Intel Celeron 300A. Однако, при разгоне других процессоров с большей частотой, наличие 100 МГц не так важно, так как они могут работать на такой внешней частоте крайне редко.

В заключение раздела приведем таблицу, характеризующую возможности аппаратного мониторинга протестированных плат:

  Чип Сенсор System Сенсор CPU Разъем для доп. сенсора Кол-во разъемов для кулеров Кол-во контр. напряж. Датчик цел. корпуса
ABIT BM6 WD83782 + + 1 2 8 -
ABIT ZM6 WD83782 + + 1 2 8 -
Acorp 6LX87 - - - - 3 - -
ASUS MEB WD83781 + + 1 3 7 +
ASUS MEL-B WD83781 + + - 3 6 +
ASUS MEL-C - - - - 3 - +
Chaintech 6AIA - - - - 2 - -
Chaintech 6LIA - - - - 2 - -
Chaintech 6ZIA WD83783 + + - 2 5 -
DTK PRM-89I - - - - 2 - -
Elitegroup P6BXT-A+ GL520SM + + - 2 4 -
Elitegroup P6EXP-Me GL520SM + + - 2 4 -
Gigabyte GA-6LA7 WD83782 - + - 3 8 +
Intel BI440ZX - - - - 2 - -
Iwill LE370 WD83781 - + 3 3 7 +
Lucky Star 6ZX - - - - 2 - -
Microstar MS-6161 - - - - 3 - -
SOYO SY-6ILA WD83782 + + - 2 8 -
SOYO SY-6VZA WD83782 + + - 2 8 -
Supermicro 370SBA WD83781 - + - 3 7 +
Tekram S3AP-A WD83783 + + - 2 6 -
Tyan Tomahawk BX/A+ ADM9240 - + - 2 5 +

Быстродействие

Переходим к самому интересному, а именно к тестам быстродействия. Мы измеряли скорость плат при частоте системной шины 66 и 100 МГц, рассчитывая на скорое появлении 100-мегагерцовых Celeron.

В составе тестовой системы использовалось следующее оборудование:

  • Видеокарта ASUS V3400TNT AGP 16Мбайт SDRAM
  • Жесткий диск IBM Titan DTTA 371010
  • 128 Мбайт SEC PC-100 SDRAM

Использовались следующие приложения:

  • Операционная система Windows98
  • WinStone99
  • Quake2 massive1, работающий через OpenGL в разрешении 800x600

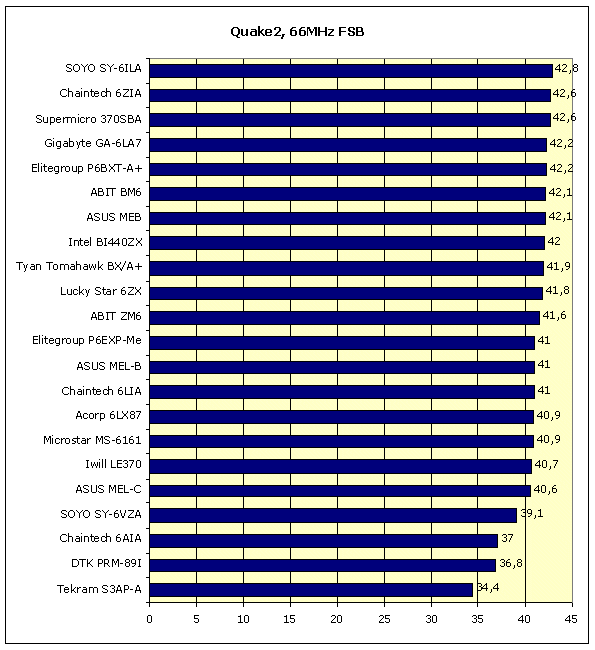

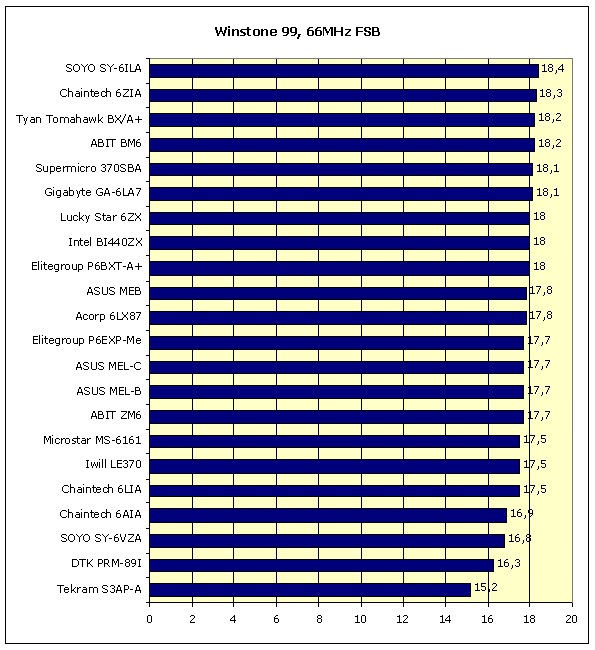

Результаты при частоте системной шины 66 МГц (процессор Intel Celeron 300A):


Что же, лучшие результаты показала плата SOYO SY-6ILA, которая, к сожалению, не поддерживает 100-мегагерцовую шину.

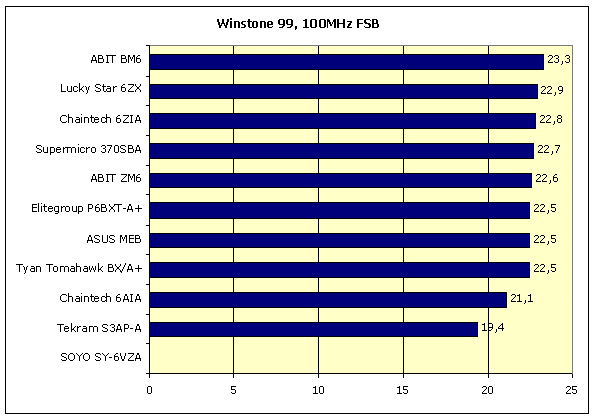

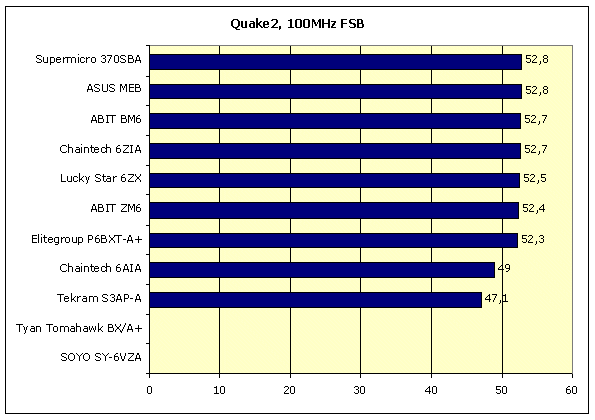

Теперь взглянем на результаты при тестировании системы с разогнанным до 450 МГц включением 100-мегагерцовой шины процессором Intel Celeron:


Здесь на высоте — ABIT BM6.

Рекомендации

В первую очередь хочется отметить, что мы не можем рекомендовать к приобретению платы на чипсетах, не поддерживающих 100-мегагерцовую шину из-за их ограниченной применимости в недалеком будущем. А теперь перейдем к итогам. Мы можем смело рекомендовать следующие платы:

  • ABIT BM6. Плата, показала отличные результаты по быстродействию и стабильности. Кроме того, благодаря уникальной технологии SoftMenu II, позволяющей более эффективный разгон процессора, ее следует особенно рекомендовать оверклокерам. Имеются отличные возможности по расширению и конфигурированию системы, а также качественный системный мониторинг.
  • Chaintech 6ZIA. Плата продемонстрировала лучшие результаты по скорости работы и хорошую стабильность. Безусловно, лучшая из плат с форм-фактором MicroATX. Отдельно следует отметить, что российским пользователям Chaintech оказывается русскоязычная техническая поддержка.
  • Supermicro 370SBA. Одна из самых быстрых плат, демонстрирующая высокую стабильность и надежность. Плата не имеет никаких специальных возможностей, в том числе и дополнительных частот FSB для разгона процессора, поэтому рекомендовать Supermicro 370SBA в первую очередь стоит для применения в корпоративных и офисных системах.

Кроме того, хотелось бы обратить также внимание на платы ABIT ZM6, являющейся лучшим выбором для экстремального оверклокинга а также имеющую хорошее соотношение цена/производительность и на ASUS MEB, продемонстрировавшую высокую стабильность и хорошую совместимость, а также имеющую большой набор частот FSB для разгона процессора.

Благодарим за предоставление плат на тестирование фирмы USN, ASBM, OLDI, ATG, RSI, Dealine, Inel, BostonPC, IPLabs




Дополнительно

iXBT BRAND 2016

«iXBT Brand 2016» — Выбор читателей в номинации «Процессоры (CPU)»:
Подробнее с условиями участия в розыгрыше можно ознакомиться здесь. Текущие результаты опроса доступны тут.

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
