Palit N61S — системная плата на базе чипсета NVIDIA GeForce 6100 + nForce 405 (Socket AM2)


Число производителей системных плат с некоторых пор имеет исключительную тенденцию к уменьшению, фактически каждый год, составляя список номинантов на наш ежегодный выбор «бренда года», мы решаем пора ли исключить из него еще нескольких производителей, лишь формально остающихся таковыми (в то время как платы уже нельзя найти в продаже). Принято считать, что лидирующая группа может лишь наращивать свой охват рынка, так что относительно мелким производителям почти не на что претендовать в будущем, и число их может только сокращаться. Впрочем, как в таком случае объяснить, например, весьма активную позицию далеко не самой крупной компании Biostar, регулярно радующей нас новинками, смотрящимися не только «само по себе» интересно, но нередко и интереснее, чем аналоги от грандов рынка. И эти платы есть в продаже. Значит конкурировать все же можно?

Достаточно известный российским пользователям производитель видеокарт под маркой Palit ответил для себя на этот вопрос утвердительно и решил занять место, освобожаемое покидающими рынок компаниями, пополнив свою продуктовую линейку системными платами. Для начала выбран максимально практичный сегмент недорогих плат с явной ориентацией на системных интеграторов. Впрочем, в рознице такие платы, наверняка появятся. Что касается дальнейших перспектив, то, судя по результатам упомянутых выборов «бренда года», в разделе видеокарт марка Palit занимает достаточно высокие позиции, следуя практически всегда за тройкой-четверкой лидеров. А ведь, надо отметить, что лидеры здесь те же самые, что и в разделе системных плат, притом, что конкурировать на рынке видеокарт на сегодняшний день едва ли проще. Во времена повсеместного перехода к копированию референсного дизайна, даже в сегменте не самых дорогих видеокарт, и ценового давления со стороны компаний, ориентированных на большой оборот, начинает казаться, что производители графических чипов вообще не очень заинтересованы в большом количестве партнеров, тем более выпускающих платы собственной разработки. И, что гораздо печальнее для производителей, не слишком заинтересованы в этом и потребители, в массе предпочитающие сэкономить, когда речь идет о выборе между оригинальной платой и менее дорогой, выпущенной по референсному дизайну.

Согласитесь, что на рынке системных плат, ситуация гораздо «живее», а нам остается лишь поприветствовать новое действующее лицо, которое, надеемся будет нас стабильно радовать интересными продуктами.

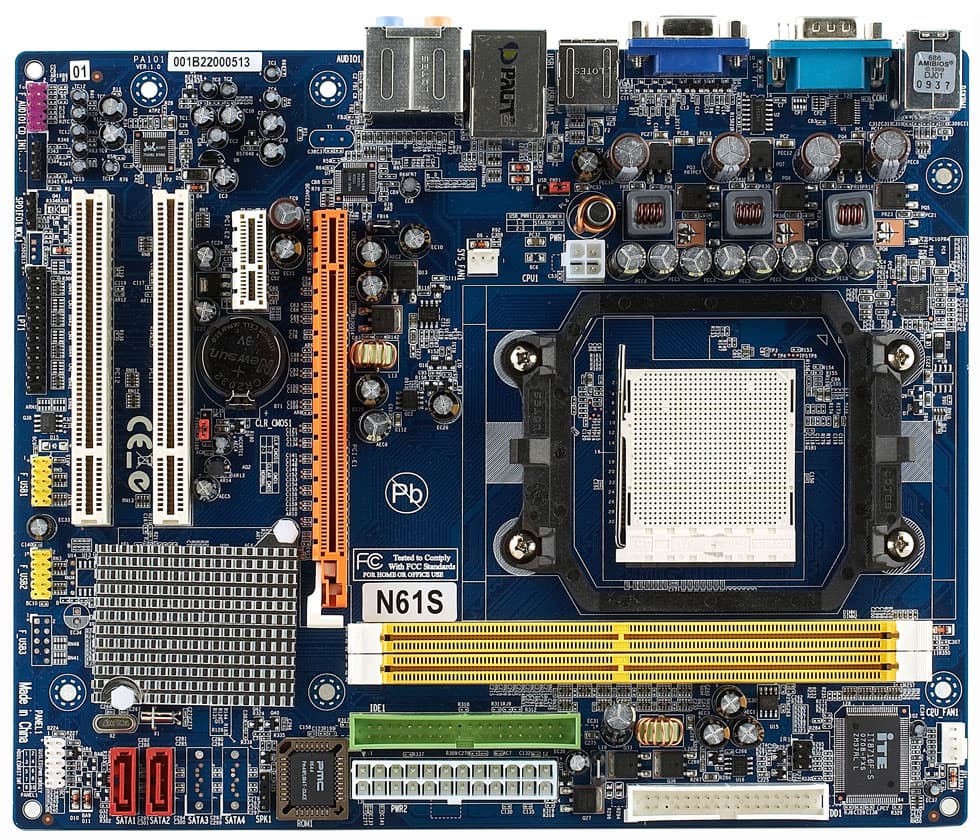

В дизайне платы инженеры Palit придерживались традиций, уже установленных остальными производителями, давно выпустившими свои версии плат на этом чипсете. Поскольку микросхема чипсета помещается за слотами расширения, у конструкторов появляется соблазн расположить сами слоты ближе к процессорному гнезду и слотам памяти, в резльтате, как и на большинстве плат на данном чипсете, защелки слотов памяти оказываются заблокированными, при установке длинной видеокарты. Не слишком удобно расположена и перемычка для очистки CMOS, пользователю, для доступа к ней в собранном компьютере, скорее всего придется вытаскивать карту из PCI-слота. А вот тот факт, что оба PCI-слота остаются доступными даже после установки видеокарты с двухслотовой системой охлаждения, заслуживает похвалы. О владельцах видеокарт с громоздкими системами охлаждения явно позаботились особо, порты SATA отнесены на достаточное расстояние и даже в радиаторе чипсета, и без того невысоком, сделано дополнительно углубление у хвостовой части графического порта.

Охлаждение чипсета реализовано также стандартно, низкопрофильный радиатор вполне справляется со своими обязанностями, тепловыделения чипсета невелико. Впрочем, в данном случае, ребра радиатора имеют меньшую толщину по сравнению с ранее встречавшимися нам на таких платах радиаторами, за счет чего количество их увеличено, что должно положительно сказаться на эффективности. Напоминаем, тем не менее, что работоспособность любого пассивного охлаждения напрямую зависит от температуры окружающего воздуха, соответственно, вентиляция в корпусе должна быть адекватной, в особенности при установке сильногреющейся видеокарты или скоростных жестких дисков. В стандартной офисной конфигурации, на которую такая плата в первую очередь и рассчитана, в любых режимах должно хватать охлаждения, обеспечиваемого вентилятором в блоке питания.

На плате не распаяны лишь 2 SATA-разъема и разъем для подключения планки с четвертой парой USB-портов, по остальным параметрам можно констатировать, что дизайн разработан специально для этой модели. В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал и 12 конденсаторов по 1800 мкФ производства United Chemi-Con, определенно достойный уважения, выбор. Размер платы — 244×200 мм (усеченный microATX), крепление к корпусу 6 винтами, правый край на уровне разъемов для накопителей остается незакрепленным.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup):

  • Напряжение процессорного ядра, памяти и +5 В Stand-by;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора);
  • Smart Fan, предусмотрено автоматическое управление, причем как для вентиляторов с 4-ех, так и 3-контактными разъемами, но алгоритм явно нуждается в отладке, в нашем случае для четырехконтактного была задана явно заниженная частота вращения и процессор перегревался, в то время как при проверке со стандартным «коробочным» вентилятором с трехконтактным разъемом обороты не опускались ниже 75% от максимума. Ситуация усугубляется тем, что по данным системного мониторинга температура отображается некорректно, а именно, постоянно держится на 40 градусах.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 2 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя (работает в режиме x8);
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать 20-контактный ATX-коннектор), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 2 разъема SATA-II (Serial ATA II) на 2 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 или 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения LPT-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения инфракрасного (IrDA) порта;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с выходом S/PDIF-Out;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов.

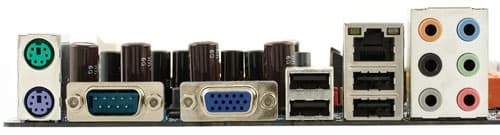

Задняя панель платы (слева направо, по блокам)

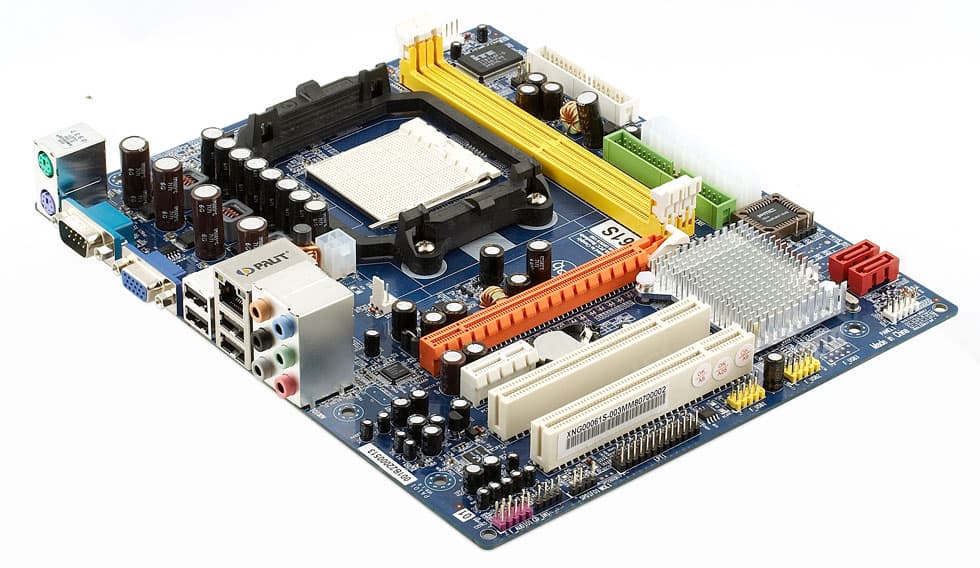

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM, 1 VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Rear-Out, Center/Sub-Out, Side-Out).

Комплект поставки

  • Упаковка: маленькая коробка, оригинального дизайна со скошенными углами на крышке;
  • Документация: руководство пользователя;
  • Кабели: 1 SATA, переходник питания на 1 устройство SATA, IDE66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами.

Разработка фирменных утилит, очевидно, не входила в приоритетные планы Palit, возможно, что-то появится в будущем, а пока нет даже почти традиционного дополнения к системным платам в виде антивирусных пакетов от сторонних производителей.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-Out и CD-In;
  • Сетевой: Fast Ethernet с поддержкой 10/100 Мбит/с на базе «чипсетного» MAC-адаптера и PHY-контроллера Realtek 8201.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.16, -0.17Очень хорошо
Уровень шума, дБ (А): -88.8Хорошо
Динамический диапазон, дБ (А): 88.8Хорошо
Гармонические искажения, %: 0.0084Очень хорошо
Гармонические искажения + шум, дБ(A) -77.6Средне
Интермодуляционные искажения + шум, %: 0.013Очень хорошо
Взаимопроникновение каналов, дБ: -89.5Отлично
Интермодуляции на 10 кГц, %: 0.012Очень хорошо

Общая оценка: Очень хорошо (подробнее). В то время как все большее распространение на платах с интегрированными чипсетами получают усеченные HDA-кодеки, в Palit решили побаловать пользователей 8-канальным вариантом, причем неплохо справились и с разводкой, что приятно.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
USBPWR Управление функцией включения компьютера по сигналу с USB-устройств
Из BIOS, основанного на Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Virtualization
SSE/SSE2 Instructions
Настройки таймингов памяти -
Выбор частоты работы памяти -
Настройка работы шины HT + множитель (1x—5x с целым шагом) и разрядность (8 или 16 бит)
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB -
Изменение коэффициента умножения процессора -

Использовалась версия BIOS 1.0 от 31.05.2007, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Возможности BIOS минимальны даже по меркам платы на дешевом интегрированном чипсете, внимание привлекает наличие строк с указанием текущих частот (памяти, FSB и даже PCIE) на тех местах, где у плат с возможностями регулировки, эти параметры обычно доступны для настройки. В данном случае они неактивны, и можно было бы сделать вывод, что оставлены для тестирования и отладки, а значит, возможно, появятся в следующих версиях BIOS. Тем не менее, мы бы не советовали надеяться на это любителям разгона, доступная на момент тестирования версия на сайте производителя была выпущена уже достаточно давно и обновлений с тех пор не последовало.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения были взяты платы ECS RS485M-M на чипсете ATI Radeon Xpress 1150 и Foxconn 6100M2MA-RS2H на чипсете NVIDIA GeForce 6100 с южным мостом nForce 410.

Тест интегрированная графика внешняя графика
ECS GeForce6100SM-M Palit N61S ECS GeForce6100SM-M Palit N61S
Архивирование в 7-Zip, мин:сек 6:43 6:46 6:39 6:45
Кодирование MPEG4 (XviD), мин:сек 6:07 6:06 6:06 6:04
FarCry (Medium@800×600), fps 28,9 29,1 118,1 117,9
FarCry (High@1024×768), fps 19,2 19,2 118,0 118,5
DOOM III (Medium@800×600), fps 12,9 12,9 127,6 128,7
DOOM III (High@1024×768), fps 8,5 8,5 125,0 124,3

Довольно близкие результаты, если не сказать равные, и, разумеется, не рекордные, что и не удивительно, если учесть, что обе платы не позволяют выставить вручную тайминги памяти. Впрочем, для платы такого класса максимальная производительность не является критерием при выборе, достаточно, чтобы не было необъяснимых провалов.

Выводы

Приходится делать скидку на то, что это первая «проба пера» компании Palit на рынке системных плат и, в частности, порадоваться, что для начала выбрана ориентация на рынок готовых систем, а не самостоятельных любителей покопаться в настройках BIOS (где ничего интересного ни для разгонщиков, ни для любителей тишины, не предлагается), в остальном, уровень платы вполне соответствует аналогам от именитых производителей, дополнительно стоит отметить исключительное использование фирменных конденсаторов в стабилизаторе напряжения процессора.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
