MSI 925XE Neo Platinum Edition — системная плата на базе чипсета Intel 925XE Express

Новинка от MicroStar почти полностью копирует свою предшественницу MSI 925X Neo. Единственным отличием этих двух плат является чипсет, на котором они выполнены. Для поддержки, недавно выпущенного процессора Pentium 4 XE (Extreme Edition), Intel разработала новый набор системной логики — i925XE. В свою очередь, такая крупная компания, как MSI, не могла оставить это событие без внимания и построила на базе интеловского чипсета материнскую плату MSI 925XE Neo Platinum. Эта модель поддерживает частоту работы системной шины 1066 МГц и двухканальную память DDR2 (частоту работы можно задавать в BIOS: DDR2 333 / 400 / 533 / 600 / 667 МГц). Главной особенностью нового продукта является наличие функции CPU Ratio Unlock, которая позволяет изменять тактовую частоту системной шины процессора синхронно с тактовой частотой памяти (как объясняется, для соответствия пропускной способности каналов памяти процессорной шины). В остальном, по своей функциональности и скоростным характеристикам эта плата практически не отличается от, выполненной на том же чипсете, Foxconn 925XE7AA.

Разводка платы стандартна — разъемы IDE RAID расположены позади, а аудиовходы — перед слотами PCI, скученность разъемов у модулей памяти будет мешать свободному доступу к ним. Доступ к перемычке может быть затруднен при установке платы в корпус, ее краткое описание приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсаторов по 1800 мкФ и 4 по 1000мкФ, а в стабилизаторе напряжения памяти 3 конденсаторов по 1800 мкФ, 5 конденсатора по 1000мкФ и несколько менее ёмких. На плате находится стабилизатор напряжения шины PCI-E x16 (2x1000 мкФ). Разведенных, но не распаянных мест под микросхемы и разъемы, на плате нет. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winboard W83627THF. Контролируются:

• Напряжение процессора, 3,3В, 5В, 12В; 5В Standby ;
• Частота вращения 3 вентиляторов;
• Температура процессора (встроенным датчиком процессора), поддерживается функция автоматического выключения при перегреве;
• Температура платы (встроенным датчиком платы);

Порты, коннекторы и разъемы на поверхности платы:

• Процессорный сокет (Socket LGA775, для Intel Pentium 4, Prescott, Pentium 4 Extreme Edition);
• 4 разъёма под DDR 2 SDRAM DIMM (DDR 400/533 до 4 ГБ);
• Слот PCI Express (x16) (с защёлкой);
• 3 слота PCI (2.1);
• 2 слота PCI Express (x1)
• Разъёмы питания: стандартный ATX (24 контактный) и 4-контактый для 12В;
• Разъём FDD;
• 3 разъёма IDE (Parallel ATA 133) С возможностью объединения в RAID массив 1, 0, 0+1;
• 4 разъёма SATA (Serial ATA) + 1 ATA с возможностью объединения в RAID массив 1, 0;
• 2 x USB 2.0 (для дополнительных планок);
• 2 x FireWire (для дополнительной планки);
• Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
• Разъем для подключения D-Bracket;
• Разъемы для подключения планки с звуковыми выходами и S/PDIF;
• 3 разъема для вентиляторов (все с контролем количества оборотов).

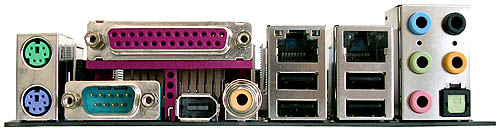

Задняя панель платы (слева направо, по блокам)

• PS/2 мышь и клавиатура;
• LPT, COM-порт, разъем FireWire и S/PDIF-Out типа Coaxial;
• 2 порта USB и RJ-45 (Fast Ethernet);
• 2 порта USB и RJ-45 (Gigabit Ethernet);
• 6 аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, S/PDIF-OUT TosLink);

Комплект поставки

• Упаковка: элегантная удобная коробка с пластиковой ручкой;
• Документация: руководство пользователя материнской платы на английском языке, плакат с краткой инструкцией по установке SATA HDD ;
• Кабели: 2 SATA, 1 SATA с переходником питания, 1 ATA 66/100/133 (круглый) и шлейф (кугый) для подключения дисковода;
• Планка на заднюю панель;
• Планка на заднюю панель с WiFi;
• Планка на заднюю панель с двумя USB портами;
• CD с драйверами и утилитами;

Интегрированные контроллеры

• Встроенный в чип Intel® ICH6 контроллер Azalia link.
  8-канальный аудио-кодек CMedia CMI9880L:
  • Совместим со спецификацией Azalia 1.0;
  • Поддержка многопотокового режима;
  • Поддержка универсального аудиоразъема (только на передней панели);
• Сетевой на базе возможностей чипсета BROADCOM BCM 5751 KFB с поддержкой режимов 10/100/1000 Мбит/с ( Gigabit Ethernet );
• Сетевой на базе возможностей чипсета Intel 82562EZ 10/100 PHY LAN с поддержкой режимов 10/100 IEEE 802.1;
• Встроенный в ICH6 контроллер Dual Ultra DMA 66/100 IDE:
  • Поддержка режимов PIO и Bus Maste;
  • Возможность подключения до двух Ultra ATA устройств;
• Встроенный в ICH6 контроллер Serial ATA/150:
  • Скорость передачи до 150МБ/с;
  • Возможность подключения до 4 устройств Serial ATA;
  • Контроллер RAID SATA AHCI со структурой Raid 0, Raid 1 и Matrix Raid;
  • Подсоединение/отсоединение устройств без выключения питания;
• IDE RAID контроллер VIA6410:
  • Два IDE контроллера Ultra DMA 66/100/133;
  • Поддерживается RAID 0, 1 и 0+1;
  • Возможно подключение до 4-х устройств Ultra ATA.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Общие результаты

Общая оценка: Хорошо (подробнее).

Фирменные технологии

• CoreCell — тонкая настройка параметров системы и расширенные возможности мониторинга;
• D.O.T. — технология динамического разгона;
• LiveUpdate3 (плата поддерживается ПО LiveUpdate и сайтом MSI для автоматического обновления драйверов и BIOS через интернет);
• Active MOS (специальный «низкотемпературный» дизайн и компоненты);
• CPU Ratio Unlock — функция позволяющая изменять тактовую частоту системной шины процессора синхронно с тактовой частотой памяти;

Настройки

Использовалась версия BIOS от 24.10.2004, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

По данным тестирования MSI 925XE Neo Platinum показывает неплохие, вполне ожидаемые от плат высшей ценовой категории, результаты. Порадовала безупречная, стабильная работа и отсутствие глюков. Различия в числах между рассмотренными платами совсем незначительна, так что сложно сказать однозначно, какая из них быстрее, и, конечно, разница в несколько секунд не должна сыграть решающую роль при выборе.

Вывод:

MSI 925XE Neo Platinum Edition — плата, поддерживающая все современные стандарты, разработанная на топовом чипсете для быстрых процессоров, предоставляющая нетривиальные возможности для разгона, и не выделяющаяся в худшую сторону по быстродействию среди плат-конкурентов на базе того же чипсета. Всё делает её не очень дешевым приобретением, но этот факт не должен остановить тех, кто хочет быть «впереди планеты всей».
