Системная плата Foxconn 925XE7AA-8EKRS2 на базе чипсета Intel 925XE


Компания Intel к концу 2004 года предприняла очередной шаг по повышению производительности своих процессоров. Был выпущен новый Pentium 4 XE (Extreme Edition) 3,46 ГГц с поддержкой частоты системной шины равной 266 МГц (физической, что соответствует 1066 МГц в эквиваленте пропускной способности). Следом, для поддержки нового процессора, был разработан новый набор системной логики Intel 925XE, который, в свою очередь, является модернизированным i925X. Единственным их отличием является то, что 925XE поддерживает частоту FSB 1066 МГц, и процессоры с 64-битными расширениями в версии Intel называющимися технологией EM64T (де-факто это практически то же самое что и бывшая x86-64, ныне называемая AMD64). Официально, новый чипсет не работает с DDR2 667, но в настройках BIOS, на платах, позволяющих изменять частоту работы памяти, можно установить это значение. Поэтому, вполне возможно, данный тип памяти поддерживается на неофициальном уровне (что часто бывает с чипсетами, причем не только Intel).

Foxconn довольно давно сотрудничает с Intel, являясь крупным изготовителем плат для других брендов поэтому в свете новых веяний, когда компания начала продвигать на рынок собственное имя, совершенно не удивляет ее стремление иметь в своей линейке плату на топовом чипсете от основного партнера. Новая плата от Foxconn начинает приятно удивлять ещё на стадии открытия коробки. Поражает обилие кабелей, входящих в комплект поставки, наличие всех необходимых драйверов для интегрированных SATA-контроллеров (а их, между прочим, целых три), что в свою очередь, создаёт впечатление полной и продуманной комплектации.

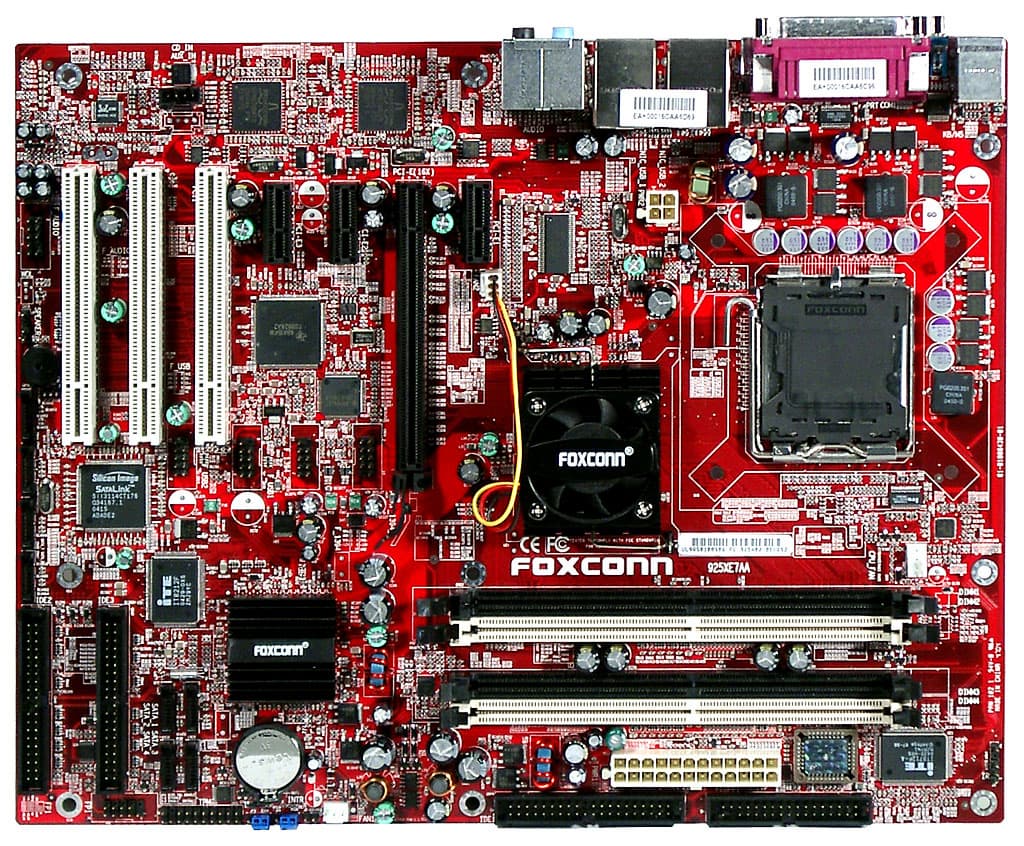

Разводка платы довольно удачна, хотя, конечно, могут возникнуть проблемы, если попытаться задействовать все разъёмы (8 SATA и 2 IDE), находящиеся в нижней левой части карточки. При установке платы в корпус доступ к перемычкам не затруднён, краткое описание их функциональности приведено на текстолите. В трёхканальном импульсном стабилизаторе напряжения процессора применены 3 конденсатора по 1800 мкФ, а в стабилизаторе напряжения памяти 5 конденсаторов по 1000 мкФ, 4 конденсатора по 470мкФ и несколько менее ёмких.

Примечательно наличие на поверхности платы SATA-контроллера Silicon Image SataLink, поддерживающего очередь команд, так же радует неплохое качество интегрированного звукового решения Realtek HD ALC880. Foxconn 925XE7AA отличается от своей предшественницы Foxconn 925A01-8EKRS (выполненной на чипсете i925X) не только набором системной логики, но ещё и наличием трёх разъёмов IDE вместо одного (всё таки 1 IDE это маловато для платы такого уровня). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • Напряжение процессора, +3,3В, + 5В, +12 В;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора);
  • Температура платы (встроенным датчиком платы);

Порты, коннекторы и разъёмы на поверхности платы:

  • Процессорный разъём LGA775;
  • 4 разъёма под DDR2 SDRAM DIMM (до 4 ГБ DDR2 400/533);
  • Слот PCI Express x16 (с защёлкой);
  • 3 слота PCI Express x1;
  • 3 слота PCI (2.3, 32-битные);
  • Разъёмы питания: 24-контактный ATX и 4-контактный для 12 В;
  • Разъём FDD;
  • 3 разъёма IDE (Parallel ATA 133) для подключения жёстких дисков и приводов;
  • 8 разъёмов SATA c возможностью объединения в RAID-массив 1, 0, 0+1, JBOD;
  • 2 разъёма для подключения планок с дополнительными портами USB;
  • Разъём для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъём для подключения стандартного IrDA модуля;
  • Разъём для подключения планки с дополнительными звуковыми выходами;
  • 3 разъёма для подключения вентиляторов (все с возможностью контроля количества оборотов);

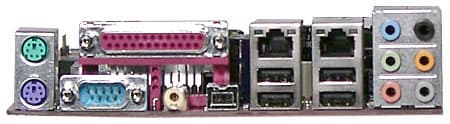

Задняя панель платы (слева направо, по блокам):

  • PS/2 мышь и клавиатура;
  • LPT, 1 COM-порт, S/PDIF (coaxial), порт 1394b;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 6 аудиоразъёмов (Mic-In, Line-In, Front, Senter/Sub, Rear, Side);

Комплект поставки:

  • Упаковка: элегантная коробка с материнской платой;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Дискеты с драйверами для всех RAID контроллеров;
  • CD с драйверами и утилитами;
  • 3 80-контактых кабеля ATA (круглые);
  • 1 кабель дисковода;
  • 8 кабелей данных SATA;
  • 4 кабеля питания SATA (на два устройства каждый);
  • 1 «косичка» с 4-мя USB портами;
  • 1 «косичка» с 2-мя FireWire портами (малый и большой);
  • 1 «косичка» с 1-м цифровым аудиовыходом;
  • Планка на заднюю панель платы;

Особенности:

  • SuperBoot — восстановление рабочих параметров BIOS при неудачном разгоне;
  • SuperBIOS — Protect — защита ПК от вирусов;
  • SuperRecovery — защита и восстановление информации на HDD;
  • SuperSpeed — набор функций для безопасного разгона (Ratio Free, CPU Clock Ratio, Auto Detect PCI Clk, Spread Spectrum, OverClock);

Интегрированные контроллеры:

  • Звуковой, на базе HD Audio кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • Сетевой на базе возможностей чипа BROADCOM BCM 5789, с поддержкой 1 Гб/с (Gigabit) Ethernet;
  • Сетевой на базе возможностей чипа BROADCOM BCM4401/BCM5788, с поддержкой 1 Гб/с (Gigabit) Ethernet;
  • Silicon Image 3114 RAID (поддерживает 4 порта Serial ATA с возможностью объединения в RAID массив: RAID 0, RAID 1, RAID 5, RAID 10, JBOD);
  • ITE 8212F IDE RAID (поддерживает 2 Ultra DMA 133/100/66 с возможностью объединения в RAID массив: RAID 0, RAID 1, RAID 0+1, JBOD);
  • TSB 82 AA 2, IEEE 1394 (FireWire) контроллер с поддержкой 2 портов 1394a (400 Мбит/с) и 1 порта 1394b (800 Мбит/с);

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.16, -0.51 Хорошо
Уровень шума, дБ (А): -79.2 Средне
Динамический диапазон, дБ (А): 78.9 Средне
Нелин. искажения, %: 0.011 Хорошо
Интермод. искажения, %: 0.048 Хорошо
Взаимопроникновение каналов, дБ: -81.3 Очень хорошо
Интермодуляции на 10 кГц, %: 0.122Средне

Общая оценка: Хорошо (подробнее).

Настройки:

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии 6.00PG от Award Настройки таймингов памяти CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Precharge Delay (tRAS);
Выбор частоты работы памяти
Настройка работы шины PCI E +
Настройка работы шины PCI +
Регулировка напряжения шины PCIE
Возможность изменения делителя частоты для шин PCI и PCIE PCI-E=100-200 МГц, шаг 1 МГц; PCI=33.33, 36.36, 40 МГц
Ручное распределение прерываний по слотам
Изменение частоты FSB
Изменение коэффициента умножения процессора х12, х13
Изменение напряжения ядра процессора
Регулировка напряжения питания процессора +
Изменение напряжения памяти +

Использовалась версия BIOS от 24.10.2004, как последняя из доступных на время проведения тестирования.

Производительность:

По данным тестирования Foxconn 925XE показывает неплохие, вполне ожидаемые от плат высшей ценовой категории, результаты. Порадовала безупречная, стабильная работа и отсутствие сбоев. Различия в результатах между Foxconn и MSI 925XE Neo Platinum совсем незначительны, так что сложно сказать однозначно, какая плата быстрее, и, конечно, разница в несколько секунд не должна сыграть решающую роль при выборе одной из этих плат.

Тест Foxconn 925XE7AA-8EKRS2 (DDR2 533) ASUS P5AD2-E Premium (DDR2 533) MSI 925XE Neo Platinum Edition (DDR2 533)
Архивирование в 7-Zip, мин:сек 7:53 7:53 7:34
Скорость чтения из памяти, МБ/с 2978 3021 2992
Скорость записи в память, МБ/с 1246 1362 1220
Кодирование MPEG4/XVID, мин:сек 5:25 5:43 5:25
Кодирование MPEG 4/DIVX, мин:сек 3:57 4:14 3:56
Обработка изображений в Photoshop, мин:сек 35:20 35:16 34:36
UT2004 (Fast@800x600x32), fps 69 67 68
UT2004 (High@1280x1024x32), fps 64 63 64

Вывод:

Foxconn 925XE7AA-8EKRS2 неплохо оснащена: помимо контроллера Silicon Image, обеспечивающего поддержку 4 портов SATA, здесь присутствует контроллер ITE для Ultra ATA/133, два контроллера гигабитного Ethernet от Broadcom. Стоит, также, отметить наличие трёх портов PCIE x1 и контроллера FireWire. Компания Foxconn выпустила на рынок надёжный, качественный продукт, способный удовлетворить самые взыскательные потребности, но, правда, за эти удовлетворённые потребности придётся заплатить.
