4-гигабайтный комплект модулей памяти Apacer Giant DDR2-1066 (PC2-8500)

1390

Очевидно, что развитие оперативной памяти в направлении новых стандартов временно приостановилось. Компании Intel не удалось убедить потребителей форсировать переход на DDR3, что и не удивительно — желающие ради «прогресса» платить гораздо больше и получать в результате ту же самую производительность находятся в явном меньшинстве (из-за ограничения системной шины на платформе Intel, которая даже для процессора с FSB1600 соответствует по пропускной способности возможностям всего лишь двухканальной DDR2-800, даже не DDR2-1066). Для AMD-платформы такого ограничения нет, однако и собственно поддержку DDR3 в контроллер памяти (встроенный в данном случае, в процессор), планируется добавить лишь в конце нынешнего или начале следующего года.

Но вопрос даже не столько в архитектуре процессоров, сколько в том, что пользовательские приложения, включая и многие профессиональные, в массе своей не слишком сильно нуждаются в расширении пропускной способности памяти, равно как, например, не способны загрузить все ядра четырехъядерных процессоров. Но означает ли это, что четырехъядерные процессоры, как и наращивание пропускной способности подсистемы памяти, на текущем временном отрезке оправдано лишь для сегмента суперкомпьютеров и серверов? Не совсем так. Ведь многоядерные процессоры для настольных компьютеров предлагаются, в первую очередь, для повышения комфорта многозадачной среды (и действительно на это способны). И даже если пользовательские задачи не создают интенсивные потоки данных, то, как минимум, будучи запущенными одновременно, увеличивают требования к объему оперативной памяти. Поскольку, если мы задались целью получить «отзывчивую» многозадачную среду, первое, что приходит на ум, — устранить торможения, вызванные подкачкой данных с винчестера.

Пожалуй, именно на внимание активных пользователей, знающих для чего нужен большой объем памяти, и желающих при этом не проиграть в скоростных характеристиках, и ориентированы 4-гигабайтные комплекты DDR2-1066. Своего рода «хит» нынешнего сезона, если обратить внимание на дружное появление таких комплектов в линейках фактически всех известных (и не очень известных) производителей модулей памяти. Мы для разнообразия рассмотрим модули от компании Apacer, чья продукция на российском рынке известна очень давно, но модули памяти известны в гораздо меньшей степени, чем флэш-память, плееры, карт-ридеры и прочие сопутствующие товары.

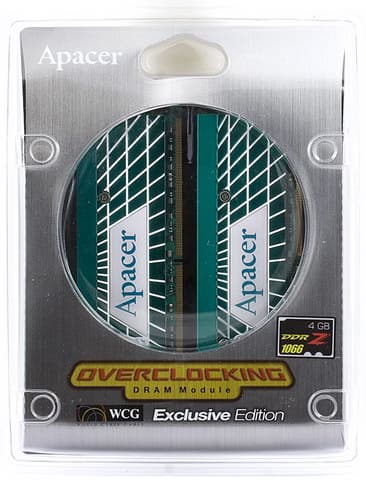

Несмотря на «гигантское» название, на модули установлены радиаторы, увеличивающие высоту модуля лишь на сантиметр относительно высоты его печатной платы, что по меркам оверклокерских моделей очень скромно. В упаковке также никаких дополнительных принадлежностей не обнаружилось, вентиляторы этим модулям не полагаются, и, к счастью, в этом нет надобности.

Информация о производителе модуля

Производитель модуля: Apacer
Производитель микросхем модуля: неизвестен
Сайт производителя модуля: http://emea.apacer.com/ru/products/Overclocking_Series.htm

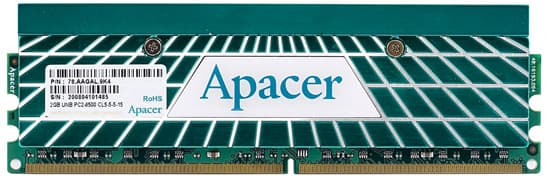

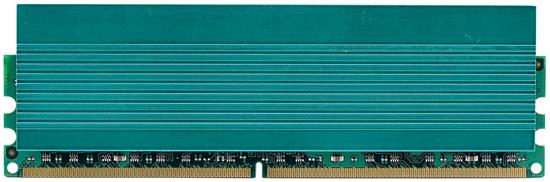

Внешний вид модуля



Part Number модуля

Руководство по расшифровке Part Number модулей памяти на сайте производителя отсутствует. В описании на сайте сообщается, что модули DDR2-1066 выпускаются компанией Apacer объемом от 512 до 2048 МБ, содержат по 8 микросхем в FBGA-упаковке, печатная плата имеет высоту 1,18" (с радиатором по нашим замерам модуль имеет высоту 4 см). Производитель гарантирует стабильную работу модулей в режиме DDR2-1066 при таймингах 5-5-5-15 и питающем напряжении 2,2 В.

Данные микросхемы SPD модуля

Описание общего стандарта SPD:

Описание специфического стандарта SPD для DDR2:

ПараметрБайтЗначениеРасшифровка
Фундаментальный тип памяти208hDDR2 SDRAM
Общее количество адресных линий строки модуля30Eh14 (RA0-RA13)
Общее количество адресных линий столбца модуля40Ah10 (CA0-CA9)
Общее количество физических банков модуля памяти561h2 физических банка
Внешняя шина данных модуля памяти640h64 бит
Уровень питающего напряжения805hSSTL 1.8V
Минимальная длительность периода синхросигнала (tCK) при максимальной задержке CAS# (CL X)918h1.80 нс (555 МГц)
Тип конфигурации модуля1100hNon-ECC
Тип и способ регенерации данных1282h7.8125 мс — 0.5x сокращенная саморегенерация
Ширина внешнего интерфейса шины данных (тип организации) используемых микросхем памяти1308hx8
Ширина внешнего интерфейса шины данных (тип организации) используемых микросхем памяти ECC-модуля1400hНе определено
Длительность передаваемых пакетов (BL)160ChBL = 4, 8
Количество логических банков каждой микросхемы в модуле1708h8
Поддерживаемые длительности задержки CAS# (CL)1820hCL = 5
Минимальная длительность периода синхросигнала (tCK) при уменьшенной задержке CAS# (CL X-1)2325h2.50 нс (400 МГц)
Минимальная длительность периода синхросигнала (tCK) при уменьшенной задержке CAS# (CL X-2)2530h3.00 нс (333 МГц)
Минимальное время подзарядки данных в строке (tRP)2720h8.0 нс
4, CL = 5
Минимальная задержка между активизацией соседних строк (tRRD)286Ch27.0 нс
15, CL = 5
Минимальная задержка между RAS# и CAS# (tRCD)2920h8.0 нс
4, CL = 5
Минимальная длительность импульса сигнала RAS# (tRAS)301Bh27.0 нс
15, CL = 5
Емкость одного физического банка модуля памяти3101h1024 МБ
Период восстановления после записи (tWR)363Ch15.0 нс
8, CL = 5
Внутренняя задержка между командами WRITE и READ (tWTR)371Eh7.5 нс
4, CL = 5
Внутренняя задержка между командами READ и PRECHARGE (tRTP)381Eh7.5 нс
4, CL = 5
Минимальное время цикла строки (tRC)41, 4037h, 50h55.0 нс
31, CL = 5
Период между командами саморегенерации (tRFC)42, 407Fh, 50h127.0 нс
71, CL = 5
Максимальная длительность периода синхросигнала (tCKmax)4380h8.0 нс
Номер ревизии SPD6212hРевизия 1.2
Идентификационный код производителя по JEDEC64-717Fh, 7Ah, 00h Apacer Technology
Part Number модуля73-9078.AAGAL.9K4
Дата изготовления модуля93-9400h, 00hНе определено
Серийный номер модуля95-9802h, 00h,
80h, 41h
02008041

Мы бы не рекомендовали… особенно впечатлительным системным платам считывать информацию SPD из данных модулей. Это чревато зависанием. В SPD поддерживается единственное значение задержки сигнала CAS# — 5. Но соответствующий этой задержке режим не имеет ничего общего со стандартными режимами JEDEC, и даже не описывает рекомендованный для данных модулей режим DDR2-1066. Это режим DDR2-1100 (время цикла 1,8 нс, частота 555 МГц) со схемой таймингов 5-4-4-15 (ровно). И, надо отметить, что благодаря наличию в процессорах Phenom множителя для DDR2-1066, такой режим потребовал повышения частоты FSB лишь до 208 МГц, что по силам процессору даже с очень скромным разгонным потенциалом. Напряжение 1,8 В оказалось достаточным, так что формально этот режим для данных модулей вполне рабочий (хотя и не оптимальный). Впрочем, вряд ли найдется плата, которая подберет параметры именно таким образом, чтобы настроить этот заявленный режим, более вероятно, как в наших тестах, плата просто выставит DDR2-667 или 800 и тайминги по своему усмотрению (или не запустится вовсе). Однако, в любом случае, оправдать отсутствие стандартных режимов в SPD мы не можем — это необходимый минимум для того, чтобы модули опознались и автоматически заработали на любой плате. И если производитель гарантирует режимы с более высокой частотой, и хочет прописать такой режим в стандартной области SPD, никто не мешает сопоставить DDR2-800 или иную стандартную частоту уменьшенной задержке CL=4. В таком случае никаких практических претензий к модулям не будет.

Зато имеется идентификационный код производителя, а серийный номер и Part Number модуля не только указаны, но и почти соответствуют информации на стикере (серийный номер закодирован не полностью, однако больше 4 байтов не допускается и стандартом SPD).

Конфигурация тестового стенда

  • процессоры: AMD Phenom 9750 (Socket AM2+), 2,4 ГГц (200x12);
  • чипсет: AMD 790FX;
  • материнская плата: ASUS M3A32-MVP Deluxe, версия BIOS 1001.

Результаты исследования

В этом тестировании, заодно с испытанием модулей, мы сравнили производительность в режимах ganged и unganged контроллера памяти в процессорах Phenom. В первом режиме контроллер функционирует как единый 128-битный, а во втором случае, как два 64-битных. Соответственно, более высокие результаты в режиме одноядерного доступа, а значит, и в задачах, где критической является скорость исполнения какого-то одного основного потока, обычно соответствуют режиму ganged, а для активной работы в многозадачной среде рекомендуется unganged. Различия достаточно велики, и как видно, зависимость ПСП от выбора режима сопоставима с влиянием от увеличения частоты. В то же время для сравнения разных модулей памяти достаточно замеров в любом из режимов, поскольку если какой-то модуль показывает большую производительность в ganged-режиме, соотношение сохранится и при переходе в unganged.

Параметр Command Rate устанавливался равным 2T, все тайминги, за исключением четырех основных, выбирались BIOS автоматически.

 Apacer Giant DDR2-1066 2x2048МБCorsair TWIN2X4096-9136C5DF
Режим работы памяти GangedUngangedGangedUngangedGangedGanged
Частота памяти, МГц
(DDR2 МГц)
400 (800)400 (800)533
(1066)
533
(1066)
587 (1174)575
(1150)
Частота контроллера памяти в процессоре, МГц
(DDR2 МГц)
2000 (200x10)2000 (200x10)2000 (200x10)2000 (200x10)2200 (220x10)2160 (216x10)
Частота ядер процессора, МГц
(частота FSB x FID)
2400
(200x12)
2400
(200x12)
2400
(200x12)
2400
(200x12)
2640
(220x12)
2592
(216x12)
Тайминги памяти, напряжение5-5-5-15-2T,
1,8 В
5-5-5-15-2T,
1,8 В
5-5-5-15-2T,
2,2 В
5-5-5-15-2T,
2,2 В
5-5-5-15-2T,
2,3 В
5-8-8-24-2T,
1,94 В
Минимальное напряжение при сохранении стабильности, В (не изучалось)(не изучалось)1,81,81,88 1,94
Средняя ПСП на чтение (МБ/с),
1 ядро
619557606728637373857060
Средняя ПСП на запись (МБ/с),
1 ядро
354835883714393540193957
Макс. ПСП на чтение (МБ/с),
1 ядро
714966197883742886518281
Макс. ПСП на запись (МБ/с),
1 ядро
496549834964498554315342
Средняя ПСП на чтение (МБ/с),
4 ядра
109601107811920131101304012815
Средняя ПСП на запись (МБ/с),
4 ядра
355051043847557042204182
Макс. ПСП на чтение (w/PF, МБ/с),
4 ядра
112381110511872131121292812647
Макс. ПСП на запись (NT, МБ/с),
4 ядра
631563156315631569166788
Минимальная латентность псевдослучайного доступа, нс35,737,032,033,629,730,1
Минимальная латентность случайного доступа*, нс88,289,575,277,669,079,8

*размер блока 32 МБ

Итоги

В первую очередь, надо отметить великолепный разгонный потенциал, фактически рекордный для 4-гигабайтных DDR2-комплектов, причем при сохранении стандартной схемы таймингов. Честно признаемся, мы не ожидали от вполне рядовых с виду модулей такой прыти. Гораздо более дорогой комплект от Corsair оказался на втором месте.

Еще более укрепило положительное впечатление допустимое снижение напряжение относительно рекомендованного. В частности, режим DDR2-1066 оказался стабильным при стандартных 1,8 В, а результатом 1,88 В при максимальном разгоне, наверное, имеют все основания гордиться как инженеры Apacer, так и не в меньшей степени поставщики микросхем. При всех заслугах, у продукта есть один большой минус: почему-то оперативная память, в отличие от остальной продукции Apacer, поставляется в розницу крайне мало. Руководство компании уверяет, что компания работает над каналами продаж, а привлечению розничного сегмента также должна способствовать разработка нового типа упаковки для модулей памяти.

Столь убедительное поведение в разгоне, пожалуй, компенсирует справедливую критику в отношении странного наполнения SPD. Однако если плата окажется не такой находчивой, как наша, придется для первого запуска приготовить резервный модуль, зафиксировать стартовую частоту и тайминги в BIOS, а затем уже ставить данный комплект.

Обнаруженные в тестах разгонные таланты при минимальном повышении напряжения, на наш взгляд, достойны быть отмеченными соответствующей наградой.
