И в этом случае инженеры компании заранее разработали единый дизайн платы под nForce2, так что PCB платы на интегрированном варианте чипсета совершенно аналогична модели K7NCR18D-Pro на дискретном.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;

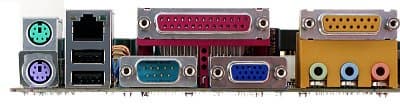

- Планку на заднюю панель компьютера с разъемом D-Sub, разъемами S-Video и Coaxial TV-Out;
- ACR-карту расширения с 3 портами FireWire (и контроллером PHY);
- 3 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 8.1;
- Adobe Acrobat Reader;
- Leadtek Speed Gear;
- Award Winflash;
- Cool 3D 3.0 SE;
- Ulead Video Studio 6.0.
Из недостатков разводки можно выделить расположение разъемов IDE и FDD позади слотов PCI, аудиовходов — перед ними, и разъема питания — в центре платы, рядом с процессорным сокетом. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 2200 мкФ и 8 по 1500 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе APU чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
- сетевой, реализованный на базе чипсета, с поддержкой 10BaseT/100BaseTX.
Благодаря использованию SmartI/O-контроллера Winbond W83627SF-AW на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.
На плате нет разведенных, но нераспаянных элементов.
На плате используются возможности системного мониторинга микросхемы Winbond W83627SF-AW. Контролируются:
- напряжения процессора, памяти, шины AGP, +3,3, +5 В;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 3 разъема для регулируемого подключения вентиляторов (к одному из них подключен вентилятор на радиаторе северного моста чипсета).
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 4 PCI/ ACR; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора режима работы 6-го порта USB | ACR/Onboard | ||
| Перемычка для выбора частоты FSB | 100/133 или 166 МГц | ||
| Перемычка для выбора напряжения памяти | 2,5, 2,6, 2,7 В | ||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, T(RAS), T(RCD), T(RP). |
| Выбор частоты работы памяти | + | By SPD, Sync, 50%, 60%, 66%, 75%, 80%, 83%, 120%, 125%, 133%, 150%, 166% и 200% от FSB | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP(PCIx2) = Auto, 50, 66—100 МГц с шагом 1 и 3 МГц | |
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100—266 МГц с шагом 1, 2, 3, 5 и 6 МГц | |
| Изменение коэффициента умножения процессора | + | x3—x24 | |
| Изменение напряжения ядра процессора | + | 1,1—2,0 В с шагом 0,025 В | |
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Default, +0,1, +0,2 В | |
Использовалась версия BIOS от 27.01.2002, как последняя из доступных на время проведения тестирования.
При создании этой модели упор делался не столько на поддержку различной периферии, сколько на функциональность, полезную в быту. Таким образом, при достойных характеристиках и неплохих возможностях по настройке и разгону, плата отлично подойдет для «продвинутого» домашнего компьютера, особенно учитывая ее сравнительно невысокую цену.
Результаты тестов:
