Leadtek K7NCR18D-Pro — системная плата на базе чипсета NVIDIA nForce2


Очередная проба сил от гранда в несколько другой области, хотя и тоже тесно связанной с именем NVIDIA. Что ж, в очередной раз мы убеждаемся, что продукция Leadtek заслуживает внимания и может быть рекомендована определенному кругу покупателей.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Планку на заднюю панель компьютера с разъемом SPDIF;

  • Карту расширения ACR с контроллером IEEE 1394;

  • 3 компакт-диска с программным обеспечением, включающим:

    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Award Winflash;
    • Adobe Acrobat Reader;
    • Leadtek Speed Gear;
    • Cool 3D 3.0 SE;
    • Ulead Video Studio 6.0.

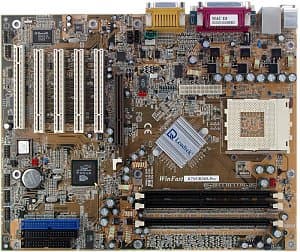

Разводка платы не лишена вполне привычных, хотя и не столь существенных недостатков: расположения разъемов IDE и FDD, питания и аудиоразъемов. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и 2 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовыходов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX.

Благодаря использованию SmartI/O-контроллера Winbond W83627SF-AW на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

Не распаяны, но разведены на плате: разъем TV-Out (судя по всему, он появится в варианте модели с интегрированным графическим ядром).

На плате используются возможности системного мониторинга микросхемы Winbond W83627SF-AW. Контролируются:

  • напряжения процессора, памяти, шины AGP, +3,3, +5 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 4 PCI/ ACR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора режима работы 6-го USB-порта ACR/Onboard
Перемычка для выбора частоты FSB100/133 или 166 МГц
Перемычка для выбора напряжения памяти2,5, 2,6, 2,7 В
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, T (RAS), T (RCD), T (RP).
Выбор частоты работы памяти+By SPD, Sync, 50%, 60%, 66%, 75%, 80%, 83%, 120%, 125%, 133%, 150%, 166% и 200% от FSB
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP (PCIx2) = Auto, 50, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 90, 93, 95, 97 и 100 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—200 МГц с шагом 1, 2, 3 и 5 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+1,1—2,0 В с шагом 0,025 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, +0,1, +0,2 В

Использовалась версия BIOS от 06.11.2002, как последняя из доступных на время проведения тестирования.

Плата, как и продукт EPoX, не потрясает комплектацией и функциональностью на фоне конкурентов на том же чипсете, но зато по разгонным возможностям одна из лучших. В итоге имеем добротную модель на самом современном чипсете с весьма привлекательной ценой, так что остается только пожалеть о том, что найти материнские платы этого производителя в продаже пока достаточно затруднительно.

Результаты тестов:
