Два направления создания памяти будущего


Появление в скором будущем задач, требующих очень большой вычислительной мощности, заставляет уже сейчас устремиться к поиску новых технических решений не только в плане совершенствования самих процессоров, но и других компонентов ПК. Независимо от того, какая для изготовления процессора используется технология, количество данных, поставляемых им на обработку, определяется возможностями и других подсистем компьютера. Емкости современных устройств массовой памяти отражают эту тенденцию. Диски СD-ROM позволяют хранить до 700МВ информации, развивающаяся технология DVD-ROM — до 17GB. Технология магнитной записи также развивается очень быстро — за последний год типичная емкость жесткого диска в настольных компьютерах возросла до 15-20 GB и более. Однако в будущем компьютерам придется обрабатывать сотни гигабайт и даже терабайты информации — гораздо больше, чем может вместить любой из существующих сегодня CD-ROM-ов или жестких дисков. Обслуживание таких объемов данных и перемещение их для обработки сверхбыстрыми процессорами требуют радикально новых подходов при создании устройств хранения информации.

Голографическая память

Широкие перспективы в этом плане открывает технология оптической записи, известная как голография: она позволяет обеспечить очень высокую плотность записи при сохранении максимальной скорости доступа к данным. Это достигается за счет того, что голографический образ (голограмма) кодируется в один большой блок данных, который записывается всего за одно обращение. А когда происходит чтение, этот блок целиком извлекается из памяти. Для чтения или записи блоков голографически хранимых на светочувствительном материале (за основной материал принят ниобат лития, LiNbO3) данных ("страниц") используются лазеры. Теоретически, тысячи таких цифровых страниц, каждая из которых содержит до миллиона бит, можно поместить в устройство размером с кусочек сахара. Причем теоретически ожидается плотность данных в 1TБ на кубический сантиметр (TB/sm3). Практически же исследователи ожидают достижения плотности порядка 10GB/sm3, что тоже весьма впечатляет, если сравнивать с используемым сегодня магнитным способом — порядка нескольких MB/sm2 — это без учета самого механизма устройства. При такой плотности записи оптический слой, имеющий толщину около 1cm, позволит хранить около 1ТВ данных. А если учесть, что такая запоминающая система не имеет движущихся частей, и доступ к страницам данных осуществляется параллельно, можно ожидать, что устройство будет характеризоваться плотностью в 1GB/sm3 и даже выше.

Необычайные возможности топографической памяти заинтересовали ученых многих университетов и промышленных исследовательских лабораторий. Этот интерес уже довольно давно вылился в две научно-исследовательские программы. Одна из них — программа PRISM (Photorefractive Information Storage Material), целью которой является поиск подходящих светочувствительных материалов для хранения голограмм и исследование их запоминающих свойств. Вторая научно-исследовательская программа — HDSS (Holographic Data Storage System). Так же, как и PRISM, она предусматривает ряд фундаментальных исследований, и ее участниками являются те же компании. В то время как целью PRISM является поиск подходящих сред для хранения голограмм, HDSS ориентирована на разработку аппаратных средств, необходимых для практической реализации голографических запоминающих систем.

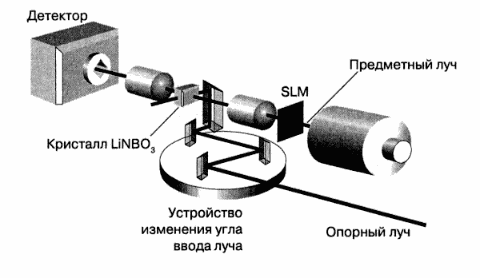

Как же функционирует система голографической памяти? Рассмотрим для этого установку, собранную исследовательской группой из Almaden Research Center.

На начальном этапе в этом устройстве происходит разделение луча сине-зеленого аргонового лазера на две составляющие — опорный и предметный лучи (последний является носителем самих данных). Предметный луч подвергается расфокусировке, чтобы он мог полностью освещать пространственный световой модулятор (SLM — Spatial Light Modulator), который представляет собой просто жидкокристаллическую (LCD) панель, на которой страница данных отображается в виде матрицы, состоящей из светлых и темных пикселей (двоичные данные).

Оба луча направляются внутрь светочувствительного кристалла, где и происходит их взаимодействие. В результате этого взаимодействия образуется интерференционная картина, которая и является основой голограммы и запоминается в виде набора вариаций показателя преломления или коэффициента отражения внутри этого кристалла. При чтении данных кристалл освещается опорным лучом, который, взаимодействуя с хранимой в кристалле интерференционной картиной, воспроизводит записанную страницу в виде образа "шахматной доски" из светлых и темных пикселей (голограмма преобразует опорную волну в копию предметной). Затем этот образ направляется в матричный детектор, основой для которого служит прибор с зарядовой связью (CCD — Charge-Coupled Device или ПЗС), захватывающее всю страницу данных. При чтении данных опорный луч должен падать на кристалл под тем же самым углом, при котором производилась запись этих данных, и допускается изменение этого угла не более чем на градус. Это позволяет получить высокую плотность данных: изменяя угол опорного луча или его частоту, можно записать дополнительные страницы данных в том же самом кристалле.

Однако дополнительные голограммы изменяют свойства материала (а таких изменений может быть только фиксированное количество), в результате образы голограмм становятся тусклыми, что может привести к искажению данных при чтении. Этим и объясняется ограничение объема реальной памяти, которой обладает материал. Динамическая область среды определяется количеством страниц, которые она может реально вмещать, поэтому участники PRISM и занимаются исследованием ограничений на светочувствительность материалов.

Используемая в трехмерной голографии процедура заключения нескольких страниц с данными в один и тот же объем называется мультиплексированием. Традиционно используются следующие методы мультиплексирования: по углу падения опорного пучка, по длине волны и по фазе, но, к сожалению, они требуют сложных оптических систем и толстых (толщиной в несколько миллиметров) носителей, что делает их непригодными для коммерческого применения, по крайней мере, в сфере обработки информации. Однако совсем недавно Bell Labs были изобретены три новых метода мультиплексирования: сдвиговое, апертурное и корреляционное, основанные на использовании изменения положения носителя относительно световых пучков. При этом сдвиговое и апертурное мультиплексирование используют сферический опорный пучок, а корреляционное — пучок еще более сложной формы. Кроме того, поскольку при корреляционном и сдвиговом мультиплексировании задействованы механические движущиеся элементы, время доступа при их применении будет примерно таким же, как и у обычных оптических дисков. Bell Labs удалось построить экспериментальный носитель на основе все того же ниобата лития, использующий технику корреляционного мультиплексирования, однако уже с плотностью записи около 226GB на квадратный дюйм.

Другой сложностью, возникшей на пути создания устройств голографической памяти, стал поиск подходящего материала для носителя. Большинство исследований в области голографии проводились с использованием фотореактивных материалов (главным образом, упоминавшегося выше ниобата лития), однако если они годятся для записи голографических изображений ювелирных украшений, то этого никак нельзя сказать в отношении записи информации, да еще в коммерческих устройствах: они дороги, имеют слабую чувствительность и ограниченный динамический диапазон (частотная полоса пропускания). Поэтому был разработан новый класс фотополимерных материалов, обладающих неплохими перспективами с точки зрения коммерческого применения. Фотополимеры представляют собой вещества, в которых под действием света происходят необратимые изменения, выражающиеся во флуктуациях состава и плотности. Созданные материалы имеют более продолжительный жизненный цикл (в плане хранения записанной на них информации) и устойчивы к воздействию температур, а также отличаются улучшенными оптическими характеристиками, в общем, подходят для однократной записи данных (WORM).

Ну и, наконец, еще одна проблема — сложность используемой оптической системы. Так, для голографической памяти не годятся светодиоды на базе полупроводниковых лазеров, применяемые в традиционных оптических устройствах, поскольку они обладают недостаточной мощностью, дают пучок с высокой расходимостью и, наконец, полупроводниковый лазер, генерируемый излучение в среднем диапазоне видимой области спектра, получить очень сложно. Здесь же необходим мощный лазер, дающий как можно более параллельный пучок. То же самое можно сказать и о пространственных световых модуляторах: до недавнего времени не было ни одного подобного устройства, которое можно было бы применять в системах голографической памяти. Однако времена меняются, и сегодня уже стали доступными недорогие твердотельные лазеры, появилась микроэлектромеханическая технология (MEM — Micro-Electrical Mechanical, устройства на ее основе представляют собой массивы микрозеркал размером порядка 17 микрон), как нельзя лучше подходящая на роль SLM.

Так как интерференционные шаблоны однородно заполняют весь материал, это наделяет голографическую память другим полезным свойством — высокой достоверностью записанной информации. В то время как дефект на поверхности магнитного диска или магнитной ленты разрушает важные данные, дефект в голографической среде не приводит к потере информации, а вызывает всего лишь "потускнение" голограммы. Небольшие настольные HDSS-устройства должны появиться к 2003 году. Поскольку аппаратура HDSS для изменения угла наклона луча использует акусто-оптический дефлектор (кристалл, свойства которого изменяются при прохождении через него звуковой волны), то по общим оценкам, время извлечения смежных страниц данных составит менее 10ms. Любое традиционное оптическое или магнитное устройство памяти нуждается в специальных механических средствах для доступа к данным на различных дорожках, и время этого доступа составляет несколько миллисекунд.

Пожалуй, ошибочно рассматривать устройства голографической памяти как радикально новую технологию, ибо ее основные концепции разработаны около 30 лет назад. Если что и изменилось, так это доступность ключевых компонентов для этой технологии — цены на них стали значительно ниже. Так, полупроводниковый лазер уже не является чем-то диковинным, а давным-давно уже стал стандартом. С другой стороны, SLM — это результат той же технологии, которая применяется при изготовлении LCD-экранов для ПК-блокнотов и калькуляторов, а детекторная матрица CCD позаимствована прямо из цифровой видеокамеры.

Итак, преимуществ у новой технологии более чем достаточно: кроме того, что информация сохраняется и считывается параллельно, можно достичь очень высокой скорости передачи данных и, в отдельных случаях, высокой скорости произвольного доступа. А самое главное — практически отсутствуют механические компоненты, свойственные нынешним хранителям информации (например, шпиндели с гигантским числом оборотов). Это гарантирует не только быстрый доступ (для данной технологии правильней сказать мгновенный) к данным, меньшую вероятность сбоев, но и более низкое потребление электроэнергии, поскольку сегодня жесткий диск — один из наиболее энергоемких компонентов компьютера. Правда, есть трудности с юстировкой оптики, поэтому на первых порах данные устройства, вероятно, будут все еще "бояться" сторонних "механических воздействий".

Молекулярная память

Другой радикально иной подход в создании устройств хранения данных — молекулярный. Группа исследователей центра "W.M. Keck Center for Molecular Electronic" под руководством профессора Роберта Р. Бирга (Robert R. Birge) уже относительно давно получила прототип подсистемы памяти, использующей для запоминания цифровые биты молекулы. Это — молекулы протеина, который называется бактериородопсин (bacteriorhodopsin). Он имеет пурпурный цвет, поглощает свет и присутствует в мембране микроорганизма, называемого halobacterium halobium. Этот микроорганизм "проживает" в соляных болотах, где температура может достигать +150 °С. Когда уровень содержания кислорода в окружающей среде настолько низок, что для получения энергии невозможно использовать дыхание (окисление), он для фотосинтеза использует протеин.

Бактериородопсин был выбрал потому, что фотоцикл (последовательность структурных изменений, которые молекула претерпевает при реакции со светом) делает эту молекулу идеальным логическим запоминающим элементом типа "&" или типа переключателя из одного состояния в другое (триггер). Как показали исследования Бирга, bR-состояние (логическое значение бита "0") и Q-состояние (логическое значение бита "1") являются промежуточными состояниями молекулы и могут оставаться стабильными в течение многих лет. Это свойство, в частности, обеспечивающее удивительную стабильность протеина, и было приобретено эволюционным путем в борьбе за выживание в суровых условиях соляных болот.

По оценкам Бирга, данные, записанные на бактериородопсинном запоминающем устройстве, должны сохраняться приблизительно пять лет. Другой важной особенностью бактериородопсина является то, что эти два состояния имеют заметно отличающиеся спектры поглощения. Это позволяет легко определить текущее состояние молекулы с помощью лазера, настроенного на соответствующую частоту.

Был построен прототип системы памяти, в котором бактсриородопсин запоминает данные в трехмерной матрице. Такая матрица представляет собой кювету (прозрачный сосуд), заполненную полиакридным гелем, в который помещен протеин. Кювета имеет продолговатую форму размером 1x1x2 дюйма. Протеин, который находится в bR-состоянии, фиксируется в пространстве при полимеризации геля. Кювету окружают батарея лазеров и детекторная матрица, построенная на базе прибора, использующего принцип зарядовой инжекции (CID — Charge Injection Device), которые служат для записи и чтения данных.

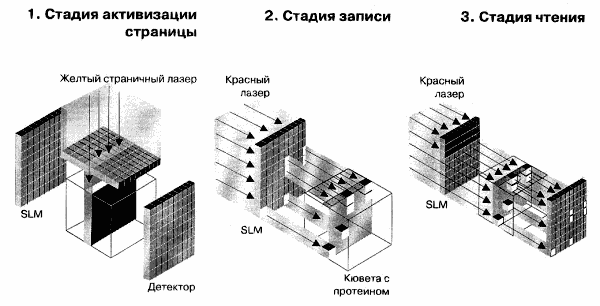

При записи данных сначала надо зажечь желтый "страничный" лазер — для перевода молекул в Q-состояние. Пространственный световой модулятор (SLM), который, как говорилось ранее, представляет собой LCD-матрицу, создающую маску на пути луча, вызывает возникновение активной (возбужденной) плоскости в материале внутри кюветы. Эта энергоактивная плоскость представляет собой страницу данных, которая может вмешать массив 4096x4096 bit. Перед возвратом протеина в состояние покоя (в нем он может находиться довольно длительное время, сохраняя информацию) зажигается красный, записывающий лазер, располагаемый под прямым углом по отношению к желтому. Другой SLM отображает двоичные данные и, таким образом, создает на пути луча соответствующую маску, поэтому облучению подвергнутся только определенные пятна (точки) страницы. Молекулы в этих местах перейдут в Q-состояние и будут представлять двоичную единицу. Оставшаяся часть страницы возвратится в первоначальное bR-состояние и будет представлять двоичные нули. Для того, чтобы прочитать данные, надо опять зажечь страничный лазер, который переводит читаемую страницу в Q-состояние. Это делается для того, чтобы в дальнейшем, с помощью различия в спектрах поглощения, идентифицировать двоичные нули и единицы. Через 2ms после этого страница "окунается" в низкоинтенсивный световой поток красного лазера. Низкая интенсивность нужна для того, чтобы предупредить "перепрыгивание" молекул в Q-состояние. Молекулы, представляющие двоичный нуль, поглощают красный свет, а представляющие двоичную единицу пропускают луч мимо себя. Это создает "шахматный" рисунок из светлых и темных пятен на LCD-матрице, которая захватывает страницу цифровой информации.

Для стирания данных достаточно короткого импульса синего лазера, чтобы вернуть молекулы из Q-состояния в исходное bR-состояние. Синий свет не обязательно должен идти от лазера: так можно стереть всю кювету с помощью обыкновенной ультрафиолетовой лампы. Для обеспечения целостности данных при выборочном стирании страниц применяется кэширование нескольких смежных страниц. При операциях чтения-записи также используются два дополнительных бита четности, чтобы защититься от ошибок. Страница данных может быть прочитана без разрушения до 5000 раз. Каждая страница отслеживается счетчиком, и если происходит 1024 чтения, то страница "освежается" (регенерируется) с помощью новой операции записи.

Учитывая, что молекула меняет свои состояния в пределах 1ms, суммарное время для выполнения операции чтения или записи составляет около 10ms. Однако, по аналогии с системой голографической памяти, это устройство осуществляет параллельный доступ в цикле чтения-записи, что позволяет рассчитывать на скорость до 10MBps. Предполагается, что если объединить по восемь запоминающих битовых ячеек в байт с параллельным доступом, то можно достигнуть скорости 80MBps, но для такого способа необходима соответствующая схемотехническая реализация подсистемы памяти. Некоторые версии устройств SLM выполняют страничную адресацию, которая в недорогих конструкциях используется при направлении луча на нужную страницу с помощью поворотной системы гальванических зеркал. Такой SLM обеспечивает доступ за 1ms, но и стоит соответственно в четыре раза дороже.

Сам Бирг утверждает, что предложенная им система по быстродействию близка к полупроводниковой памяти, пока не встретится страничный дефект. При обнаружении такого дефекта необходимо перенаправить луч для доступа к таким страницам с другой стороны. Теоретически, кювета, о которой уже шла речь, может вместить 1ТВ данных. Ограничения на емкость связаны, в основном, с проблемами линзовой системы и качеством протеина.

Сможет ли молекулярная память конкурировать с традиционной полупроводниковой памятью? Ее конструкция, безусловно, имеет определенные преимущества. Во-первых, она основана на протеине, который производится в большом количестве и по недорогой цене, чему способствуют достижения генной инженерии. Во-вторых, система может функционировать в более широком диапазоне температур, чем полупроводниковая память. В-третьих, данные сохраняются постоянно — даже если выключить питание системы памяти, это не приведет к потере информации. И, наконец, кубики с данными, имеющие маленькие размеры, но содержащие гигабайты информации, можно помещать в архив для хранения копий (как магнитные ленты). Так как кубики не содержат движущихся частей, это удобнее, чем использование портативных жестких дисков или картриджей с магнитной лентой.

Использованы материалы журнала "BYTE"




19 января 2001 Г.
