Gigabyte 8VT800 — системная плата на базе чипсета VIA PT800


Из современных возможностей у этой платы в наличии, пожалуй, только поддержка процессоров Pentium 4 с FSB 800 МГц — на всем остальном Gigabyte решила сэкономить, применив даже старый южный мост, не являющийся стандартной парой для использованного северного. Перед нами типичная бюджетная модель, из посторонних элементов на которой — только аудиокодек, обладающая, впрочем, сравнительно неплохой скоростью.

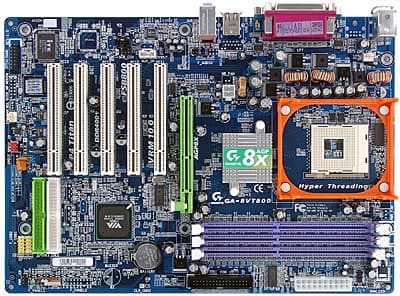

Вследствие уменьшенной ширины модели в ее разводке есть несколько недостатков: будет затруднено подключение кабелей к ряду разъемов, расположенных вдоль левого края платы; разъемы IDE находятся позади слотов PCI, а аудиовходы — перед ними; установленная видеокарта блокирует защелки разъемов модулей памяти. Доступ к единственной распаянной перемычке затруднен даже без установки платы в корпус, краткое описание ее функциональности на текстолите платы отсутствует (а вот для нераспаянных перемычек оно как раз приведено :)). Наличие напряжения на разъемах модулей памяти индицируется желтым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор на 3300 мкФ и 7 по 1800 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 4 конденсатора по 1000 мкФ) и памяти (6 по 1000 мкФ).

На плате разведен, но не распаян ряд разъемов (SATA, IrDA, WOL и др.) и перемычек, судьба которых неизвестна, и лишь отсутствующие микросхема и разъем сетевого контроллера обретут жизнь на модели 8VT800-L, основанной на той же PCB, но функционально более богатой как раз вследствие наличия интегрированного контроллера Fast Ethernet. Размер платы — 305х215 мм («зауженный» ATX, крепление к корпусу шестью винтами, передний край платы может немного провисать). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, памяти, +3,3 и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, поддержка Prescott заявлена, но несколько неуверенно (представляемой модели нет в списке плат, потенциально совместимых с процессорами на новом ядре));
  • 3 разъема под DDR SDRAM DIMM (до 3 ГБ/3 модулей DDR200/266/333, до 2 ГБ/2 модулей DDR400);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-IN;
  • Разъемы для подключения планок с дополнительными звуковыми выходами, звуковыми выходами Surround/Center/Bass и S/PDIF-In/Out;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

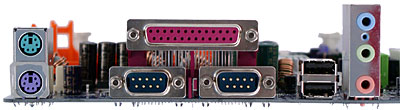

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT и 2 COM-порта;
  • 2 порта USB (2.0);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна серии P4 Titan;
  • Документация: руководство пользователя материнской платы и плакат с краткой инструкцией по настройке и установке платы — все на английском языке;
  • Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • eBook Reader;
    • DirectX 9.0;
    • Norton Internet Security 2003;
    • Gigabyte @BIOS;
    • Gigabyte DMIView;
    • Gigabyte EasyTune4;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tools;
    • Gigabyte System Information Viewer.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF.

Фирменные технологии

  • Q-Flash и @BIOS (утилиты для прошивки новых версий BIOS без необходимости загружаться в DOS);
  • EasyTune 4 (фирменная утилита под Windows для разгона и контроля параметров в реальном времени);
  • Xpress Recovery (утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных);
  • Xpress Install (автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD).

Настройки

С помощью перемычек и переключателейПеремычка для сброса пароляОбнуление CMOS не требуется, так как при невозможности стартовать настройки BIOS автоматически сбрасываются на начальные
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Command Rate, Burst Length, Write Recovery Time, tWTR
Выбор частоты работы памяти+By SPD, 133, 166, 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Normal, 0,8375—1,6 В с шагом 0,0125 В
Изменение напряжения памяти+Normal, +0,1, +0,2 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1, +0,2 В

Использовалась версия BIOS F3, как последняя из доступных на время проведения тестирования.

Производительность

Согласно данным предварительного тестирования, эта модель относится к быстрейшим представительницам чипсета, в определенных случаях немного уступая, в других же — опережая своих прямых конкурентов. Надо, однако, отметить, что ни одной платы с «провальной» скоростью мы не видели, разница, как правило, исчерпывается 2—3%.

ТестABIT VI7ASUS P4V800-XGigabyte 8VT800
Архивирование в 7-Zip, мин:сек6:437:016:48
Кодирование MPEG4, мин:сек30:0630:1129:34
Return to Castle Wolfenstein (Fast@800x600x32), fps206203206
Return to Castle Wolfenstein (Normal@1024x768x32), fps195192194
Serious Sam: The Second Encounter (Speed@800x600x32), fps127125126
Serious Sam: The Second Encounter (Normal@1024x768x32), fps121121121


Материнская плата Gigabyte 8VT800 предоставлена компанией OLDI
