Gigabyte 790XTA-UD4 — системная плата на чипсете AMD 790X с поддержкой USB 3.0 и SATA 3.0 для Socket AM3


Представьте себе, что улицы какого-то крупного города (допустим, Москвы) настолько широки и многоярусны, а развязки и путепроводы настолько хорошо продуманы, что любая автомашина может беспрепятственно проехать из любой произвольной точки в другую на максимуме своих технических возможностей. Все зависит только от шофера и машины. Представили? Хорошо, теперь представьте, что где-то появились сведения, что скоро на рынок от кого-то из производителей может поступить новая модель, которая предположительно разгоняется быстрее и при этом удобнее в управлении, так что хороший водитель сможет вести ее в гораздо более высоком темпе. Пока это только слухи, но московская мэрия уже в заботах, ведь теперь возможна ситуация, что на каких-то развязках водителю вынужденно придется притормозить, они же проектировались в расчете на меньшие скорости! И вот уже начинается полномасштабное строительство: строятся дополнительные полосы, увеличиваются радиусы. Ведь надо подготовиться, не так ли?

Не ручаемся за дорожных строителей, но архитекторы периферийных шин, похоже, рассуждают примерно так. Только появилась информация, что следующее поколение SSD-дисков возможно в каких-то режимах будет упираться в скорость интерфейса SATA 2.0, и вот, пожалуйста, есть уже и контроллеры, и платы с поддержкой вдвое быстрого SATA 3.0. А что касается USB 3.0, то помимо увеличенной скорости (и существенно — в 10 раз), новый стандарт способен удовлетворить и втрое большие требования по питанию. И это уже воспринимается как серьезный прогресс, если, конечно, закрыть глаза на факт существования eSATA, располагающего сходными скоростными характеристиками и, главное, наличием уже определенного выбора периферийных устройств, которые на него рассчитаны. Их можно покупать, подключать и пользоваться уже сейчас. Ну если опять вернуться к аналогии с городом без пробок, это можно сравнить с тем, как если бы часть автовладельцев не захотели пользоваться существующими магистралями и туннелями с определенными номерами по религиозным или иным соображениям. И правительство решило построить для них дополнительные трассы, а чтобы не было уж и малейшего повода для недовольства снабдило их бензоколонками через каждые пару километров.

Что же, с точки зрения пользователя наличие на плате поддержки новых интерфейсов всегда является плюсом, поскольку расширяет возможности по подключению периферии в будущем. Но, разумеется, при прочих равных. Поэтому тестировать мы будем данную плату по всей привычной строгости.

Особенности платы

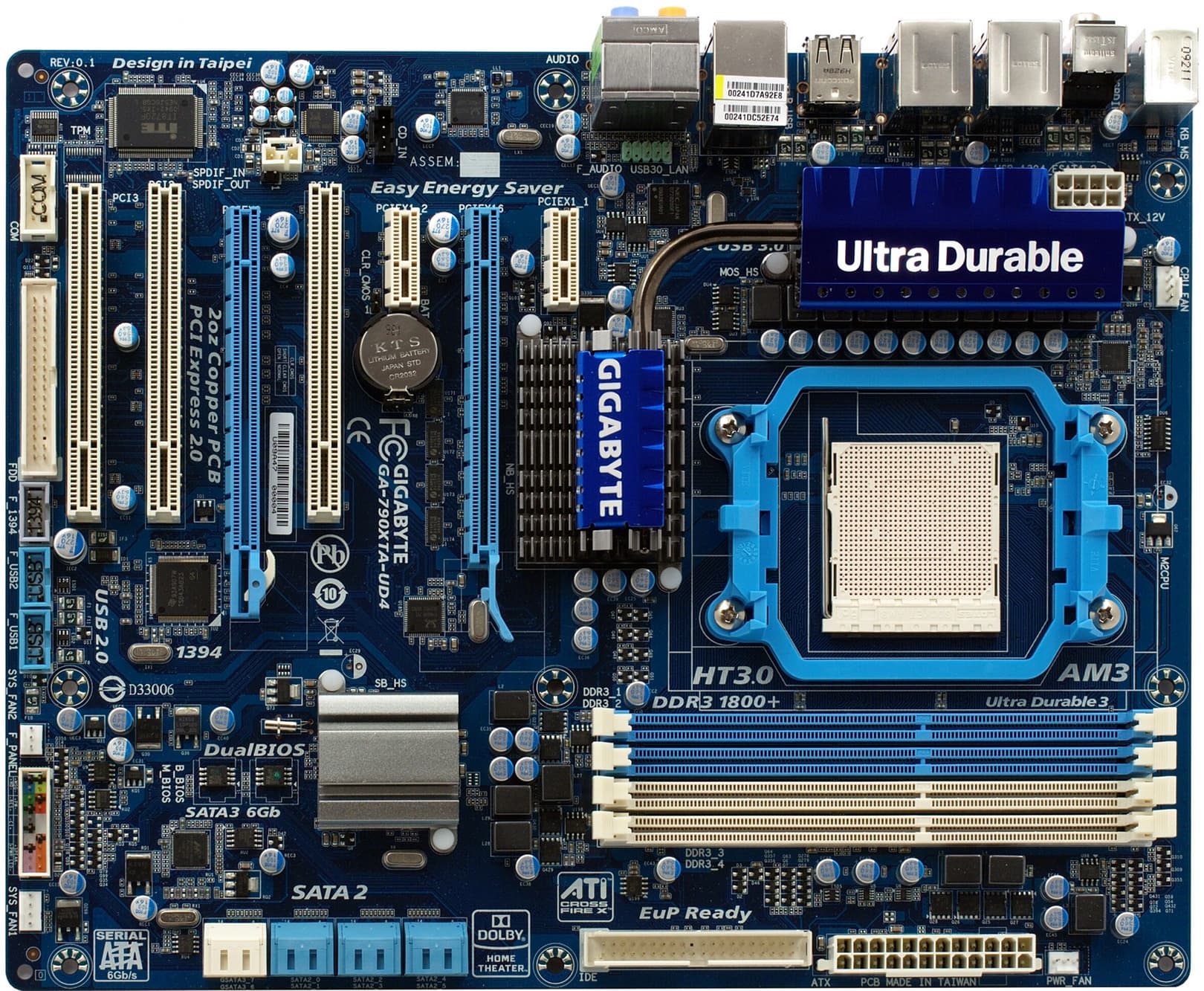

Расположение компонентов практически стандартно для полноразмерных плат высокого класса от Gigabyte. После установки видеокарт с двухслотовыми системами охлаждения, из числа остальных слотов расширения доступными останутся два PCI и один PCIEx1, а также сохраняется доступ ко всем разъемам для накопителей и дополнительных периферийных портов, расположенных на поверхности платы. Удобно, что контакты в колодке для подключения кнопок и индикаторов с передней панели имеют цветовую маркировку и подписаны. Плата имеет две микросхемы BIOS: основную и резервную, страхующую пользователя от последствий неудачной перепрошивки. Бортики для периферийных разъемов и подписи внутри них уже стали фирменным признаком плат Gigabyte. Два белых SATA-порта как раз и являются совместимыми с третьей версией этого интерфейса, а объединив подключенные к ним диски в режиме RAID 0, пользователь может получить максимально высокую на сегодняшний день производительность интерфейса дисковой подсистемы, из тех что доступны в настольных ПК.

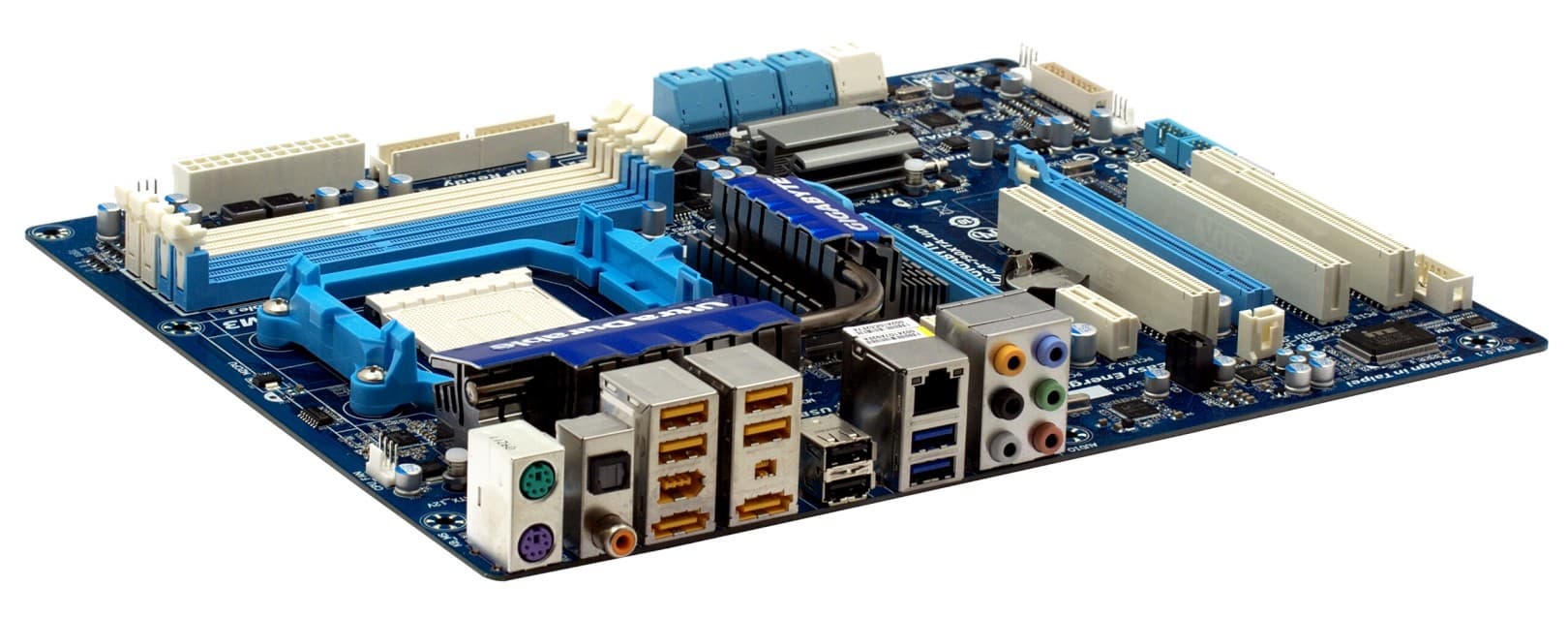

по ссылке — вид платы в 3/4 со стороны задней панели

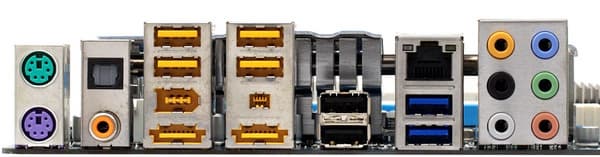

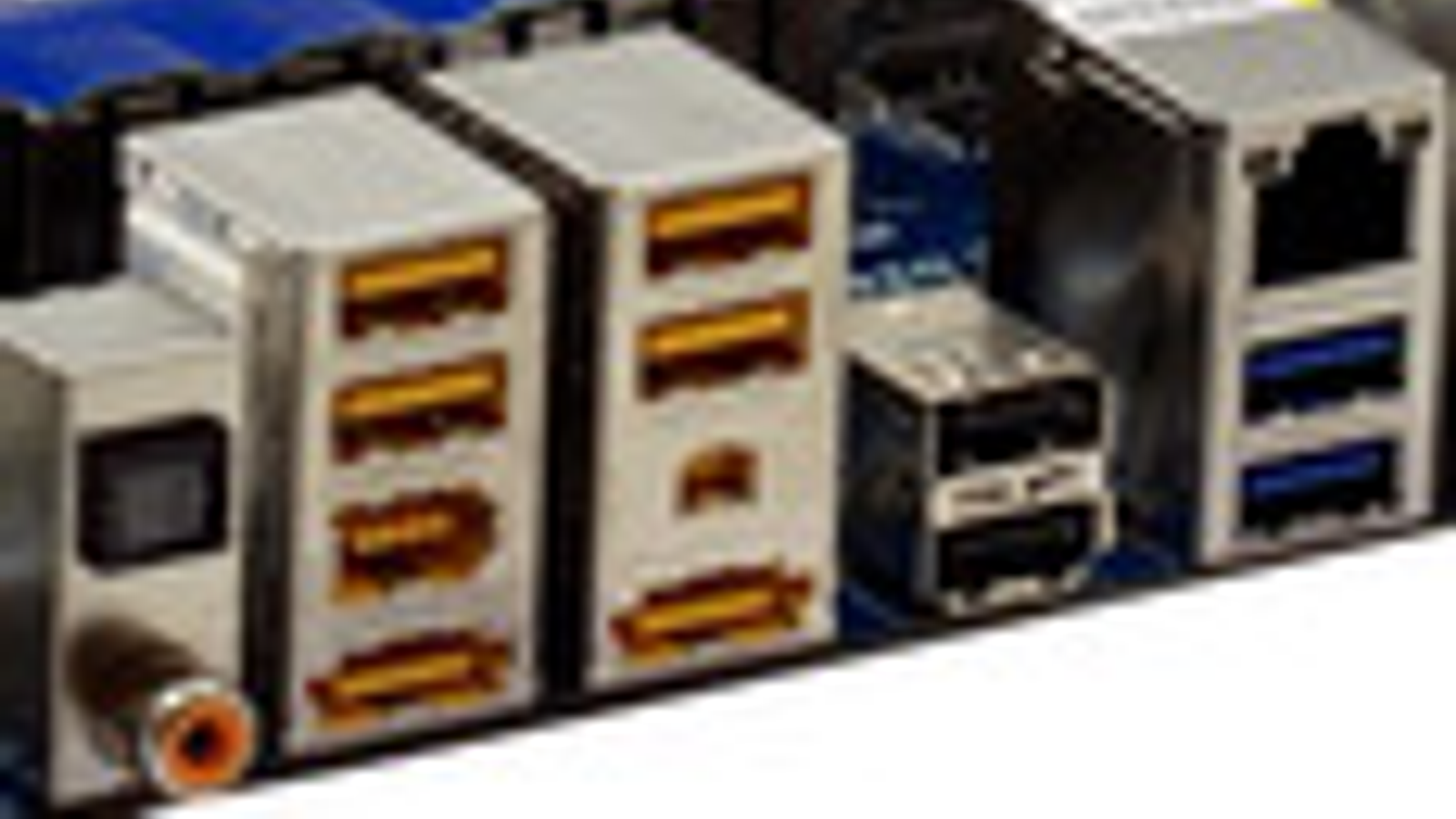

Соответственно, два «синих» USB-порта на задней панели — это именно те, что соответствуют стандарту USB 3.0 и удовлетворяют повышенным требованиям по силе тока, которая может потребоваться таким устройствам в будущем. Радует, что внедрение новых стандартов не пошло в ущерб поддержки актуальных на текущий момент, так FireWire предствален как 6-ти, так и 4-ех контактным разъемом, а в качестве S/PDIF Out распаяны и коаксиальный, и оптический.

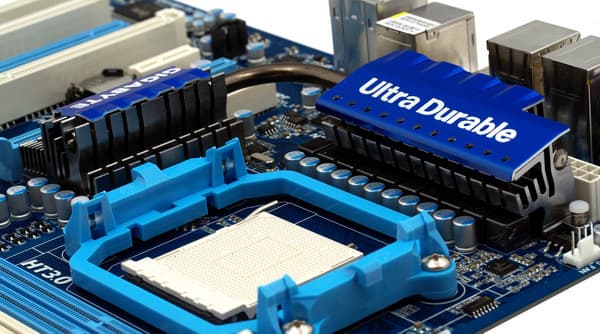

Система охлаждения также имеет уже устоявшуюся для средне-дорогих плат конструкцию, состоящую из двух радиаторов, объединенных тепловой трубкой. Это само по себе функционально, поскольку позволяет участвовать в обдуве чипсета процессорному кулеру любой конструкции. Однако вошедшие в моду крышки с фирменными надписями несколько снижают эффективность такой системы по сравнению с возможным идеалом. Однако и экономичный северный мост, и многоканальный стабилизатор выделяют явно меньше тепла, нежели потенциально могла бы рассеять и такая версия системы охлаждения.

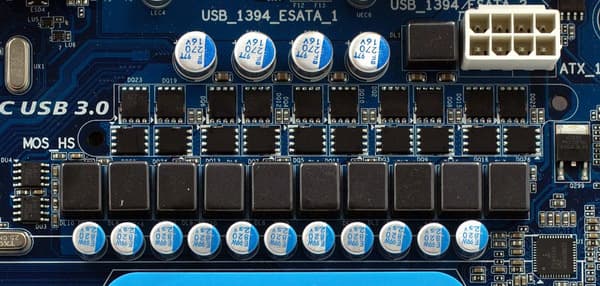

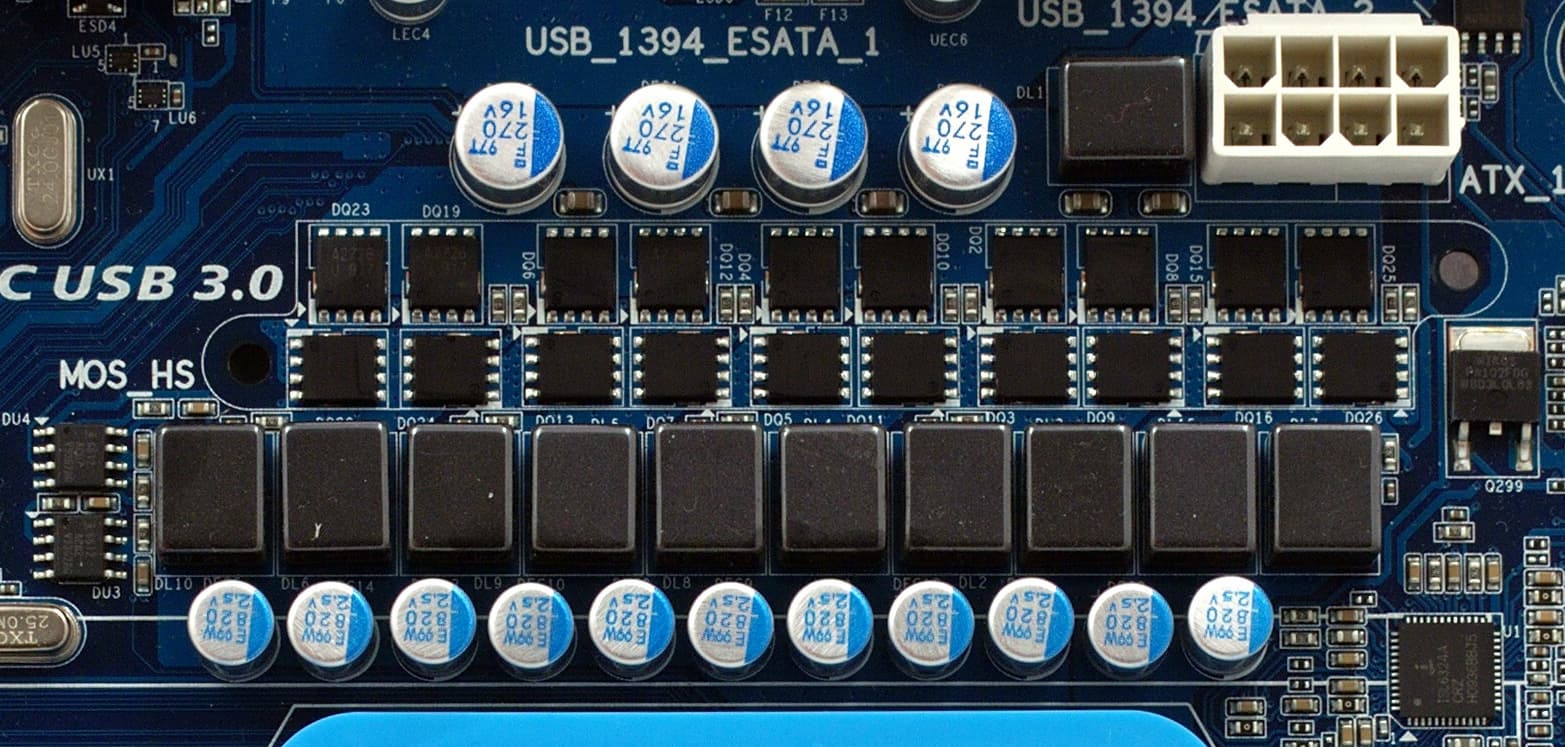

Стабилизатор напряжения питания процессора — 10-канальный, установлено по 2 полевых транзистора с пониженным сопротивлением переключению (Low RDS (on)) на канал, в качестве дросселей установлены катушки с ферритовыми сердечниками. Установлены 11 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все без исключения конденсаторы на плате от ведущих японских производителей, твердотельные. Плата имеет утолщенные вдвое медные слои питания и заземления. Словом, все на уровне высоких канонов Ultra Durable. Поддерживаются ли процессоры с заявленным TDP до 140 Вт? Само собой разумеется, да.

В комплектации можно отметить лишь 4 шлейфа SATA, имеющие металлические защелки и с одного конца разъем имеет Г-образную форму, что значительно способствует надежности соединения. Кстати, в отличие от USB 3.0, для подключения устройств к которому с поддержкой максимальной скорости потребуются новые кабели, для SATA 3.0 используются прежние кабели. Похвально наличие краткого руководства по сборке, в том числе и на русском языке.

Из полезного в софтовом комплекте надо отметить EasyTune для мониторинга, настройки параметров управления вентиляторами и прочего, Face-Wizard для редактирования заставки BIOS, Q-Share для удобной организации обмена файлами в локальной сети, @BIOS для перепрошивки BIOS с возможностью автоматического поиска образа на сервере Gigabyte и Update Manager для аналогичной процедуры над драйверами. Из сторонних утилит с платой прилагается Norton Internet Security и Kaspersky Anti-Virus.

Функциональность

Плата основана на чипсете AMD 790X (северный мост AMD 790X и южный SB750), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 8 внутренних портов, из которых 6 SATA 2.0 поддерживаются чипсетом, диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5. Два порта SATA 3.0 реализуются с помощью внешнего контроллера, а еще один внешний контроллер обеспечивает работу двух eSATA 2.0 портов, установленных на задней панели. Итого набор дополнительных контроллеров имеет следующий вид:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC889) с поддержкой Dolby Home Theater, на заднюю панель выведены оптический и цифровой S/PDIF Out;
  • сетевой контроллер (Realtek 8111D, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (TI TSB43AB23, интерфейс PCI), с поддержкой трех портов IEEE 1394a: из которых два выведены на заднюю панель в виде 4 и 6-контактного разъемов;
  • SATA 3.0 (Marvell 9128, интерфейс PCIEx1), с поддержкой двух портов SATA 6 Гбит/c и возможностью объединения дисков в режимах RAID 0 и 1;
  • eSATA 2.0 (JMicron JMB362, интерфейс PCIEx1), с поддержкой двух портов eSATA 3 Гбит/c и возможностью объединения дисков в режимах RAID 0 и 1;
  • USB 3.0 (NEC D720200FI, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентилятора в зависимости от показаний соответствующих датчиков. Регулировка доступна как для 4, так и 3-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.04, -0.17 Очень хорошо
Уровень шума, дБ (А): -89.8 Хорошо
Динамический диапазон, дБ (А): 89.6 Хорошо
Гармонические искажения, %: 0.0081 Очень хорошо
Гармонические искажения + шум, дБ (А): -78.0 Средне
Интермодуляционные искажения + шум, %: 0.012 Очень хорошо
Взаимопроникновение каналов, дБ: -89.2 Отлично
Интермодуляции на 10 кГц, %: 0.012 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Уровень искажений, исходя из замеров, соответствует среднему уровню современных плат, но для Gigabyte это не самая лучшая реализация. Однако с субъективной точки зрения качество вполне приемлемое, к тому же имеется два цифровых выхода, что пригодится для подключения к домашнему кинотеатру.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Режим Advanced Clock Calibration + Auto, -12%—+12% (для каждого ядра)
Напряжение процессoрного ядра + -0,600—+0,600 В (CPU)
-0,600—+0,600 В (CPU NB)
Напряжение памяти + 1,275—2,445 В
Напряжение чипсета + 0,92—1,40 В (для северного моста)
0,94—1,50 В (для южного моста и HT-шины)
1,45—2,10 В (для PCIE-шины)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS F2. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню, но что интересно, собственно настройки для разгона, включая и регулировки напряжения, по умолчанию открыты, а в число скрытых попали действительно редко используемые регулировки.

Стандартный для топовых плат Gigabyte исчерпывающий набор разгонных настроек, все обычно регулируемые параметры удобно сгруппированы в одном разделе. Имеется индикация текущей величины регулируемых частот и напряжений, что особенно удобно, когда пользователь хочет поднять напряжение того же северного моста или HT-шины, но не помнит наизусть какое значение является штатным. Автоматическая коррекция выставленных параметров работает четко, то есть множители для CPU NB и HT, оставленные в положении Auto, выбираются таким образом, чтобы результирующая частота осталась примерно равна или чуть ниже штатной. А вот отсутствие возможности сохранения пользовательских профилей для платы такого уровня достаточно странно, хотя бы пару профилей в области CMOS некоторые производители предусматривают уже и для совсем недорогих плат. Впрочем, автоматика аварийной загрузки с параметрами по умолчанию нас ни разу не подвела.

  Phenom II X3 720 Black Edition (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3800 3575
Опорная частота (множитель), МГц 200 (x19) 275 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,475/1,30 1,450/1,30
Частота (множитель) CPU NB, МГц 2400 (x12) 2475 (x9)
Частота (множитель) шины HT, МГц 2000 (x10) 2200 (x8)
Частота памяти, МГц DDR3-1333 DDR3-1100
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

С разгоном процессора с разблокированным множителем плата справилась успешно. А вот разгон стандартного процессора оказался более чем скромным для такой основательной по схемотехнике платы. Надо добавить, что даже такой результат потребовал времени на подбор множителей, скажем, с более логичным x7 для HT-шины плата вообще стартовала лишь при опорной частоте в пределах 250 МГц. Что наводит на мысль о возможном прогрессе в этой части по мере выпуска обновленных версий BIOS, как мы уже неоднократно наблюдали у современных плат от Gigabyte. В целом, это не очень хорошо для компании, ведь тесты и обзоры, как правило, проводятся по первым версиям BIOS, вскоре после выпуска платы, и у любителей пришпорить свои компьютеры может создаться негативное мнение о платах под этой маркой в целом.

Производительность и экономичность

Для сравнения были взяты результаты платы «попроще» MA790XT-UD4P на аналогичном чипсете.

Тест Gigabyte 790XTA-UD4 Gigabyte MA790XT-UD4P
Архивирование в WinRAR, мин:сек 1:17 1:16
Кодирование x264, мин:сек 1:26 1:26
Crysis (High@1280×1024), fps 41 40
World in Conflict (VeryHigh@1680×1050), fps 29 28
HDPlay (DXVA OFF/ON), CPU load 26%/3% 26%/3%

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 Gigabyte 790XTA-UD4 Gigabyte MA790XT-UD4P
Редактирование текста, Вт (Сool’n’Quiet ON) 98 (EES Off)
98 (EES On)
86 (EES Off)
74 (EES On)
Редактирование текста, Вт (Сool’n’Quiet OFF) 101 98
Игра FarCry 2 (Сool’n’Quiet OFF), Вт 150-190 158-197

Почему-то включение и выключение опции энергосбережения в соответствующей программе (Easy Energy Saver) не оказало никакого влияния на регистрируемый уровень потребления, да и включение Сool’n’Quiet повлияло гораздо меньше, чем обычно, хотя процессор исправно снижал свою частоту и напряжение. Странно, тем более что под нагрузкой новая плата оказалась чуть более экономичной. Ждем обновленных прошивок BIOS?

Выводы

Поддержка «интерфейсов будущего» уже сейчас привлекательна в первую очередь для тех, кто привык выбирать плату на максимально долгий срок. Платформа Socket AM3, к слову, для этой цели подходит весьма хорошо, поскольку с таким разъемом будет выпущено, как минимум, еще одно семейство процессоров, включающее шестиядерные модели. Но, разумеется, стоит сравнить и цены, вряд ли имеет смысл значительно переплачивать за эту опцию, поскольку сама по себе потребность в этих интерфейсах со стороны периферии станет реально ощутимой даже не завтра. Как образно было отмечено в начале статьи, реально узким местом ни USB, ни тем более SATA, в своих нынешних версиях не являются.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице):
Gigabyte 790XTA-UD4: Н/Д(0)
Gigabyte MA790XT-UD4P: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
