Foxconn 955X7AA-8EKRS2 — системная плата на базе чипсета Intel 955X


  • Чипсет Intel 955X (применен северный мост i955X и южный ICH7R)

На рынке системных плат (под процессоры Intel, по крайней мере) наибольшую долю имеют чипсеты Intel, так что нет ничего удивительного в том, что представители именно этой группы поступают в нашу лабораторию чаще всего. Не так давно мы уже рассматривали две системные платы от компании Foxconn, оснащенные чипсетами Intel 945P и 945G (945P7AA и 945G7MA), сегодня настало время обратить внимание на продукт от этого производителя, который относится к разряду топовых как благодаря чипсету, так и по общей функциональной насыщенности.

Модель 955X7AA выполнена в традиционных для компании Foxconn красно-черно-белых цветах и упакована в очень удобную коробку (которая больше напоминает «сундучок» :)), сделанную из плотного картона, с магнитным замком-защелкой. Содержимое коробки под стать ее оформлению: отличные возможности i955X по поддержке дисков с интерфейсом SATA II дополнены 4 портами SATA (функционирующими за счет дополнительного контроллера), а предпочитающие старый стандарт подключения накопителей не брошены на милость на этот раз действительно нуждающегося в дополнении ICH7R — на плату интегрирован контроллер ATA133 RAID с поддержкой 4 устройств. Сетевых интерфейсов на 955X7AA два, в лучших современных традициях, причем оба они поддерживают скорость работы 10/100/1000 Мбит/с; наконец, обладатели соответствующих периферийных устройств могут рассчитывать на 2 порта FireWire и один ускоренный — GigaWire, и любого, вероятно, порадует наличие на плате 8-канального интегрированного звукового контроллера стандарта HDA, с неплохим (но не лучшим, согласно результатам тестов RMAA) качеством аналогового вывода звука.

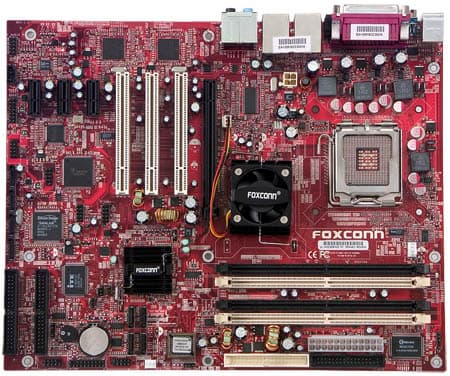

Разводка платы в целом неплоха (для столь функциональной модели), и расположение большого количества разъемов вдоль нижнего (левого на фотографии) края платы не доставляет особых трудностей при подключении благодаря тому, что к этому краю вынесены все короткие слоты PCIEx1 вместо обычных длинных PCI (да и карты расширения у вас со значительно большей вероятностью будут для последних). Впрочем, все равно количество разъемов (включая слот для графики) вокруг слотов DIMM не дает возможности свободно манипулировать модулями памяти. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1800 мкФ и 10 по 561 мкФ, также на плате находится стабилизатор напряжения памяти, включающий 1 конденсатор емкостью 3300 мкФ, 1 емкостью 2200 мкФ и 10 по 470 мкФ и усиленный применением индуктивных элементов. В критических цепях применены в основном электролитические конденсаторы от компаний Sanyo и Rubycon (качественные и надежные). Поскольку 955X7AA — единственная модель на i955X в арсенале компании, нет ничего удивительного в том, что ее PCB уникальна и разведенные, но нераспаянные элементы на ней отсутствуют. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (Winbond W83627EHF, по данным BIOS Setup):

  • напряжения процессора, батарейки, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, официально поддерживается частота FSB 800/1066 МГц, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel: Pentium 4 (571 и 670), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц), Pentium Extreme Edition (840));
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667; поддерживается двухканальный режим работы при установке 2/4 модулей попарно равного объема и организации; DDR2-400 не поддерживается при установке процессоров с шиной 1066 МГц);
  • Слот PCIEx16 для видеоускорителей;
  • 3 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) на 2 устройства ATA100 («чипсетный» разъем) и 4 устройства ATA133 (разъемы функционируют за счет дополнительного контроллера ITE), подключаемые к последним жесткие диски могут быть объединены в RAID-массив уровней 0, 1 и 0+1;
  • 8 разъемов SATA/II (Serial ATA) — для четырех дисков SATA300 («чипсетные» разъемы) с возможностью их объединения в RAID-массив уровней 0, 1 и 0+1, а также четырех дисков SATA150 (разъемы функционируют за счет контроллера Silicon Image SiI3114CT176) с аналогичными возможностями в плане поддержки RAID;
  • 2 разъема для подключения планок на четыре дополнительных порта USB;
  • 3 разъема для подключения планок с двумя портами FireWire (FireWire-400) и одним GigaWire (FireWire-800);
  • Разъем для подключения планки с дополнительным COM-портом;
  • Разъем для подключения стандартного IrDA-модуля;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения TPM (Trusted Platform Module, устройство с контроллером для проверки подлинности цифровых подписей и ключей, а также прочих функций шифрования и обеспечения безопасности);
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов; процессорный разъем — 4-контактный; один из разъемов занят вентилятором кулера на северном мосту чипсета).

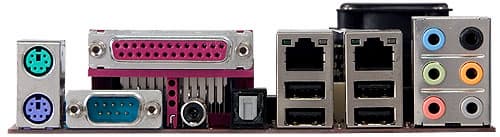

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: коробка чуть толще стандартного размера, довольно стильного (хотя и скромного) дизайна, выполнена из толстого картона и оснащена магнитным замком (что позволяет открывать и закрывать крышку, как в случае обычной шкатулки);
  • Документация на английском языке: руководство пользователя и плакат с краткими инструкциями по сборке системы;
  • Кабели: 2 SATA (с переходниками питания на 4 устройства), 2 ATA66 (черного цвета, «круглые») и шлейф для подключения дисковода (черного цвета, «круглый»);
  • Планка на заднюю панель компьютера с 1 портом FireWire/GigaWire;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 3 дискеты с драйверами для всех RAID-контроллеров (южного моста ICH7R и двух дополнительных);
  • Компакт-диск с драйверами и фирменными утилитами Foxconn, пакетами ПО Norton Internet Security 2005 и WordPerfect Office 12.

Пакет Foxconn SuperUtilites представляет собой довольно типичный набор утилит: SuperStep (для разгона и мониторинга системных параметров), SuperLogo (замена графического логотипа, выводимого на экран при старте системы) и SuperUpdate (поиск последней версии BIOS для платы через интернет и прошивка загруженного образа).

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых, оба с поддержкой скоростей 10/100/1000 Мбит/с, один на базе микросхемы Broadcom BCM5788KFB (PCI Gigabit Ethernet), второй на базе микросхемы Broadcom BCM5789KFB (PCI-E Gigabit Ethernet);
  • IDE RAID-контроллер, на базе микросхемы ITE IT8212F, с поддержкой 4 устройств ATA133 и возможностью их объединения в RAID-массив уровней 0, 1 и 0+1;
  • SATA RAID-контроллер, на базе микросхемы Silicon Image SiI3114CT176, с поддержкой 4 устройств SATA150 и возможностью их объединения в RAID-массив уровней 0, 1 и 0+1;
  • GigaWire, на базе микросхем Texas Instruments TSB82AA2/TSB81BA3, с поддержкой 2 портов FireWire (FireWire-400, IEEE 1394a) и 1 GigaWire (FireWire-800, IEEE 1394b).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,15, -0,16 Очень хорошо
Уровень шума, дБ (А): -85,1 Хорошо
Динамический диапазон, дБ (А): 84,5 Хорошо
Гармонические искажения, %: 0,0031 Очень хорошо
Интермодуляционные искажения + шум, %: 0,038 Хорошо
Взаимопроникновение каналов, дБ: -73,8 Хорошо
Интермодуляции на 10 кГц, %: 0,017 Очень хорошо

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты Top Boot Block (BIOS) от записиПозволяет загрузить некоторый интерфейс для прошивки BIOS, если процесс предыдущей прошивки завершился неудачно
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+Hyper-Threading, Execute Disable Bit
Настройки таймингов памяти+CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Precharge Delay (tRAS)
Выбор частоты работы памяти+Auto, 533/667 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100—200 МГц с шагом 1 МГц
PCI = 33,33, 36,36, 40 МГц, Ref PCIEx (увеличивать пропорционально увеличению частоты PCI Express)
Ручное распределение прерываний по слотам-
Изменение частоты FSB+266—350 МГц с шагом 1 МГц для процессоров со штатной частотой FSB 1066 МГц и 200—265 МГц с шагом 1 МГц для процессоров со штатной частотой FSB 800 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+Default, +0,0125—0,1875 В с шагом 0,0125 В
Изменение напряжения памяти+Default, +0,07, +0,13, +0,18 В
Изменение напряжения чипсета+Default, +0,05, +0,10, +0,15 В

Использовалась версия BIOS v1.7.1.53, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память:
    • 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
    • 2 модуля Corsair XMS2-5400 CM2X512-5400C4 (DDR2-533, 3-3-3-8)
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • БП: FSP AX500-A
  • ОС: Windows XP SP2

Сразу стоит сказать, что плата отказалась запускаться с нашими стандартными модулями памяти Corsair XMS2-4300 Pro, так что их пришлось заменить модулями DDR2-667, выставив те же значения таймингов при той же частоте работы памяти (533 МГц). В итоге никаких сюрпризов по скорости мы не увидели, плата Foxconn немного уступила нынешнему лидеру в своей группе ASUS P5WD2 Premium.

Тест ASUS P5WD2 Premium Foxconn 955X7AA-8EKRS2
Архивирование в 7-Zip, мин:сек 7:07 7:12
Кодирование MPEG4 (XviD), мин:сек 5:14 5:18
Обработка изображений в Photoshop, мин:сек 32:16 31:56
Unreal Tournament 2004 (Lowest@640x480x32), fps 73,5 71,2
Unreal Tournament 2004 (Medium@800x600x32), fps 68,6 66,8

Разница, как видите, совсем незначительная, но если вас интересует расстановка представителей чипсета по скорости вне зависимости от величины их отставания друг от друга, то вскоре мы проведем большое тестовое сравнение плат на чипсетах Intel 945P/G и 955X, ждите.

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
