Системная плата Foxconn 915A01-P-8EKRS на базе чипсета Intel 915P


Бюджетный сектор специфичен тем, что любые смелые фантазии инженеров R&D-отделов неизбежно «кастрирует»... до полной стерильности. Логика проста: если можно оснастить системную плату нижней ценовой категории какой-то «фишкой» не делая ее при этом дороже в производстве разумеется, такой возможностью производитель воспользуется. Хотя бы даже в чисто маркетинговых целях. Однако в том-то и дело, что ни одна по-настоящему интересная «фишка» бесплатной не бывает. А цену повышать нельзя, категорически. Поэтому в большинстве своем бюджетные платы конструируются по классической формуле: прямоугольный кусок текстолита соответствующего размера + чипсет + слоты и прочие разъемы + самый минимум дополнительных контроллеров. 915A01-P-8EKRS от Foxconn практически идеальное воплощение именно такой концепции.

Единственное отличие от типичной бюджетной платы в наличии контроллера FireWire. Кстати, пока что мы не видели ни одной платы Foxconn без FireWire. Это наводит на мысль, что данный производитель где-то отыскал заброшенный ангар, полностью забитый контроллерами IEEE-1394 от VIA Technologies :) иначе зачем оснащать ими даже mATX-платы на чипсетах со встроенной графикой?

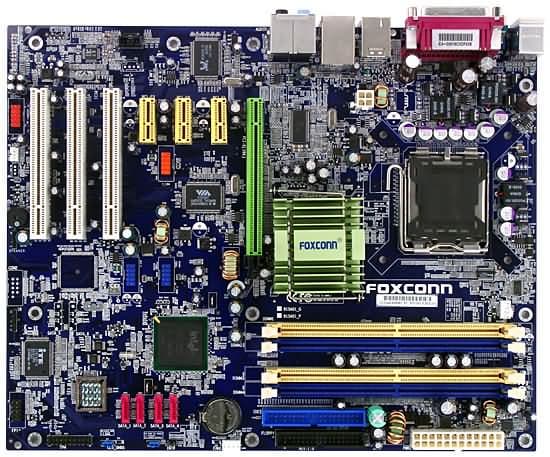

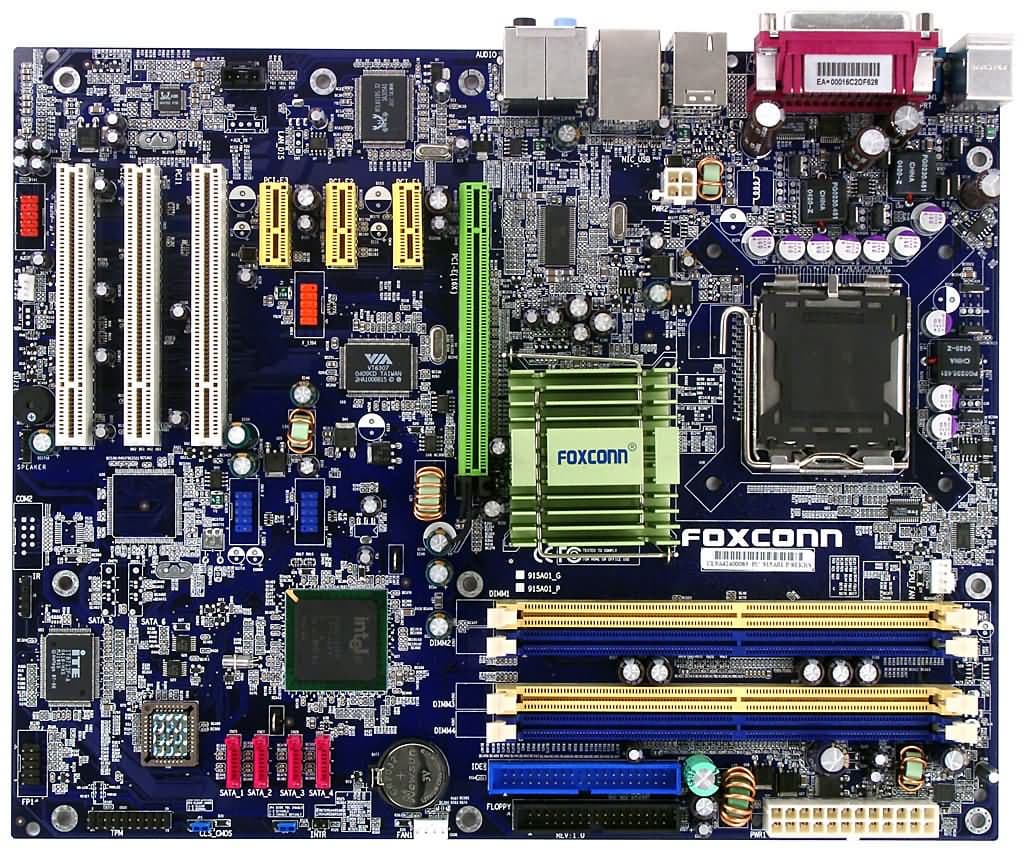

Разводка платы стандартна, отметим неудобное расположение разъемов аудиовхода и скученность разъемов у модулей памяти. Доступ к перемычкам не затруднен при установке платы в корпус, их краткое описание приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1800 мкФ и 10 по 560 мкФ. На плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (4x1000 мкФ).

Также на базе аналогичного дизайна Foxconn производит плату 915A03-P-8EKRS, отличающуюся от рассматриваемой здесь типом используемой памяти: A03, в отличие от A01, рассчитана на обычную DDR.

На плате разведены, но не распаяны: место под разъемы COM-порта и WOM, SATA RAID и его разъемы. Размер платы 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • Напряжения процессора, +2.6, +3.3, +5, +/-12 В и VBAT;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 разъема под DDR2 SDRAM DIMM (цветные, сгруппированы попарно);
  • 1 x PCI-E x16 (с защелкой);
  • 3 x PCI-E x1;
  • 3 x PCI (32-битные, 33-мегагерцевые);
  • Разъем питания: стандартный EPS12V (24 контакта) и 4-контактный для 12 В;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) — «чипсетный»;
  • 4 разъема SATA (Serial ATA) — все «чипсетные»;
  • 2 разъема для подключения планок с дополнительными портами USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения стандартного IRDA модуля;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем WOL (Wake-On-LAN);
  • Разъем TPM (Trusted Platform Module);
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (с контролем количества оборотов).

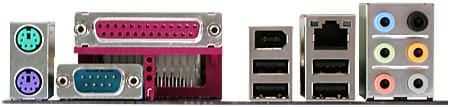

Задняя панель платы (слева направо, по блокам)



  • PS/2 мышь и клавиатура;
  • LPT, 1 COM-порт;
  • 2 порта USB и один FireWire;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 6 аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, Side).

Комплект поставки



  • Упаковка стандартного дизайна;
  • Документация (на английском языке):
    • руководство пользователя;
    • руководство по настройке SATA RAID;
  • Шлейфы:
    • ATA66/100/133;
    • FDD;
    • SerialATA (с переходником-разветвителем питания);
  • Заглушка на заднюю панель;
  • Планка на заднюю панель с 2 портами USB;
  • Планка на заднюю панель с S/PDIF-Out типа Coaxial;
  • Дискета с драйверами к SATA RAID;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2004;
    • Foxconn SuperUtilities;
    • DirectX 9.0b

Отметить можно, пожалуй, переходник-разветвитель SATA-питания (полезная штука для владельцев БП, не оснащенных разъемами питания Serial ATA) и Norton Internet Security 2004 — очень неплохой персональный firewall, причем последней версии. Пакет Foxconn SuperUtilites представляет собой набор утилит, о функциональности которых достаточно легко судить по их названиям: SuperBoot, SuperBIOS-Protect, SuperStep (разгон), SuperLogo, SuperUpdate.

Интегрированные контроллеры

  • Звуковой, на базе HD Audio кодека Avance Logic ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • Сетевой, реализованный на базе микросхемы Realtek RTL8110S-32, с поддержкой 10Base-T/100Base-TX/1000Base-T;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов FireWire.

Интересно, пожалуй, наблюдать поддержку FireWire на плате формата mATX, который традиционно ассоциируется с недорогими, бюджетными решениями.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.13, -0.21Очень хорошо
Уровень шума, дБ (А): -91.6Очень хорошо
Динамический диапазон, дБ (А): 91.2Очень хорошо
Нелин. искажения, %: 0.0040Очень хорошо
Интермод. искажения, %: 0.021Хорошо
Взаимопроникновение каналов, дБ: -89.2Отлично

Общая оценка: Очень хорошо (подробнее).

Настройки

С помощью перемычек и переключателей Перемычка для сброса пароля
Перемычка для запрета записи в Boot Block BIOS
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Precharge Delay
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533
Настройка работы шины AGP+
Настройка работы шины PCI +
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI -
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 100—350 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+ x8—x50
Изменение напряжения ядра процессора+ -0.0375 - +0.1 В, шаг 0.0125 В
Изменение напряжения памяти -
Изменение напряжения чипсета -
Изменение напряжения шины PCI-E -

Использовалась версия BIOS от 10.06.2004, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

  Foxconn 915A01-P-8EKRS MSI 915P Neo2 Platimun
Return to Castle Wolfenstein, 800x600x32 228 232
Adobe Photoshop 7.0, исполнение скрипта 00:08:21 00:08:14
Кодирование DivX 5.1 Pro 00:07:20 00:07:15
Архивирирование в 7-zip 00:07:37 00:07:31

Справочная информация



Плата предоставлена на тестирование компанией GSM Computers
