ECS Photon PF1 — системная плата на базе чипсета i865PE


Первая модель от ECS, которую сам производитель позиционирует как решение уровня Top-End — ранее же компания делала упор на недорогие платы, и именно благодаря им входит в первую четверку производителей по объемам продаваемой продукции. Общее впечатление плата оставляет хорошее, но перед другими продуктами такого класса у нее явных преимуществ нет. К нам на тестирование попал предсерийный экземпляр — мы надеемся, что именно этим объясняется наличие навесного монтажа на обратной стороне платы.

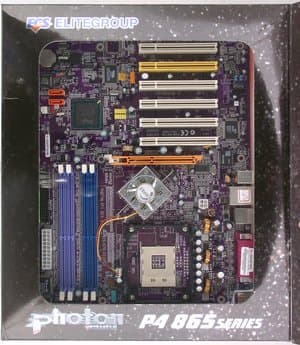

Разводка платы очень удобна, из недостатков можно отметить разве что привычное расположение звуковых разъемов перед слотами PCI, да блокировку модулей памяти в разъемах при вставленной видеокарте. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1500 мкФ и 3 по 2200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 1500 мкФ и несколько менее емких) и памяти (1 по 1500 мкФ и несколько менее емких).

Размер платы — 305х245 мм («широкий ATX», крепление к корпусу девятью винтами).

Из фирменных технологий компании можно отметить:

  • Easy Match (контакты для подключения разъемов передней панели раскрашены разными цветами для облегчения сборки);
  • PCI Extreme (не путать с PCI Express :) — для маркированного желтым цветом PCI-слота обеспечивается улучшенное качество сигнала, так что именно в этот слот рекомендуется устанавливать чувствительные к наводкам и помехам карты);
  • Q-Boot (выбор загрузочного устройства после нажатия клавиши F11 при старте системы, без необходимости входить в BIOS Setup);
  • Top-Hat Flash (в комплекте идет резервная микросхема BIOS, которая устанавливается сверху на стандартную и позволяет восстановить ее содержимое, испорченное при неудачной прошивке или по каким-то другим причинам).

Не распаяны, но разведены на плате: микросхема неясного назначения, слот CNR и ряд разъемов и перемычек, вроде WOL и разъема для подключения EZ-Watcher (последний распаян в ревизии платы 1.1). Наличие напряжения +5 В Standby индицируется красным светодиодом. Для осуществления системного мониторинга используются возможности микросхемы Winbond W83637HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
  • 4 разъема под DDR SDRAM DIMM (сгруппированы попарно, различаются цветом);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — «чипсетные»;
  • Разъем для подключения планки со вторым последовательным (COM-) портом;
  • Разъем для подключения планки с портом FireWire;
  • 2 разъема для подключения планок по 2 порта USB (2.0);
  • Разъем для подключения стандартного IR-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем S/PDIF-Out;
  • 3 разъема для подключения вентиляторов (один без возможности регулировки оборотов, к нему подключен вентилятор на радиаторе северного моста чипсета).

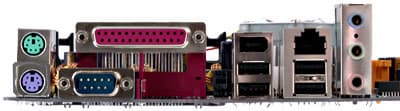

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • Разъемы COM-порта (один) и LPT-порта;
  • 2 разъема USB (2.0) и один FireWire;
  • 2 разъема USB (2.0) и один RJ-45 (Ethernet);
  • 3 аудиоразъема (Line In/Out и Microphone).

Как видите, плата действительно претендует на звание топовой, причем набор разъемов на задней панели не только по-современному велик, но и вполне логичен и функционален.

Комплект поставки


  • Упаковка: большая красочная коробка нового дизайна;
  • Документация: руководство пользователя материнской платы (на английском языке);
  • Кабели: 2 SATA (без переходников питания), 2 ATA66/100/133 и шлейф для подключения дисковода (все шлейфы параллельных интерфейсов «круглые», убраны в черный кембрик);
  • Планка на заднюю панель компьютера с разъемами S/PDIF-Out типов Coaxial и TosLink;
  • Планка на заднюю панель компьютера с двумя портами USB и портом mini-FireWire (4-контактным);
  • Панель в 3,5" отсек, рассчитанная на установку коннекторов двух портов USB и порта mini-FireWire (сами коннекторы нужно открутить с вышеупомянутой планки и прикрутить на эту панель);
  • Резервная микросхема BIOS Top-Hat Flash;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • WASAY DPU и WASAY ProMagic (набор ПО для резервного копирования и восстановления данных);
    • ECS MBUtility;
    • MediaRing Dialer;
    • PageABC;
    • ShowShifter;
    • PICShell SuperVoice;
    • InterVideo WinCinema;
    • Award WinFlash;
    • PC-cillin 2002;
    • 3DNA Desktop.

И все же «легкий привкус старой доброй ECS» остался: вроде бы и применено оригинальное решение для вывода ряда портов на заднюю или переднюю панель компьютера по желанию, но коннекторы придется перевинчивать руками; вроде бы и богатый набор бесплатного ПО, но в большинстве своем это что-то незначительное и малоизвестное… Словом, «люстра смотрится как золотая, но если тщательно приглядеться — пластик просвечивает».

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы 3COM Marvell 940-MV00, с поддержкой 10/100/1000 Base-T (Gigabit Ethernet);
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения защиты BIOS от записи
Перемычка для отключения сетевого контроллера
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay
Выбор частоты работы памяти+By SPD, 266, 320, 400 МГц (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Sync, 66 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—350 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти+Default, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.1, как последняя из доступных на время проведения тестирования.

Краткие выводы

Плата демонстрирует совсем неплохой уровень скорости, правда, возможности активации PAT в последней версии прошивки не было. По функциональности и комплектации это, скорее, середнячок, однако если раньше от ECS мы ожидали лишь дешевых моделей на базе дешевых же чипсетов близкого партнера компании — SiS, то сейчас видим, что под этим брендом можем получить недорогую модель на топовом чипсете.
