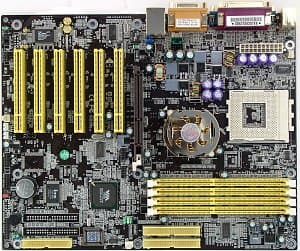

Chaintech 7VJL Deluxe (серия «Apogee») — системная плата на базе чипсета VIA KT400


Очередная модель «Apogee» полностью соответствует спецификациям серии, то есть обладает отличной комплектацией и функциональными возможностями, описанными нами ранее для платы Chaintech 7VJL, и ничем по этим параметрам от своей предшественницы не отличается.

Комплект поставки включает:

  • Упаковку: коробку стильного дизайна с ручкой;
  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием основных моментов настройки и установки платы — все на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все они заправлены в желтый кембрик для улучшения вентиляции в корпусе;
  • Панель CBOX с 4 разъемами USB и Audio-In/Out;
  • Наушники Body Theater с эмуляцией аудиосистемы 4.1;
  • Планку на заднюю панель компьютера с разъемами Rear и Bass/Center;
  • Пакетик с термопастой;
  • 4 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Realtek CPUBoost (для управления частотой FSB из Windows);
    • Norton Internet Security 2002;
    • Norton Antivirus 2002;
    • Adobe ActiveShare;
    • Adobe Acrobat Reader;
    • Adobe eBook Reader;
    • ImageMore;
    • ThizLinux 6.0 (Asian & European version).

Плата отличается по разводке от 7VJL, и типичные проблемные места разводки современных моделей у нее выглядят по-другому, но все же сохраняются: разъемы аудиовходов и питания расположены между процессорным сокетом и задней панелью платы, при вставленной видеокарте затрудняется работа с модулями памяти, также неудобно расположен ряд разъемов вдоль левого края платы. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и 3 по 1500мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиоразъемов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX.

Не распаяны, но разведены на плате: контроллер IDE RAID и его разъемы, микросхема аудиокодека.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, памяти, чипсета и шины AGP, +3,3, +5 и ±12 В, VBAT;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора частоты FSB100, 133, 166 МГц
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности загрузки с внешнего Boot ROM
Перемычка для включения/выключения звукового контроллера
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Burst Length, Queue Depth, DRAM Drive Strength, Command Rate, Write Recovery Time, tWTR.
Выбор частоты работы памяти+By SPD, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x18
Изменение напряжения ядра процессора+1,1—2,2 В с шагом 0,025 В до 1,85 В и 0,05 В — после
Изменение напряжения памяти+Default, 2,6—3,2 В с шагом 0,1 В
Изменение напряжения чипсета+Default, 2,6, 2,7, 2,8 В
Изменение напряжения шины AGP+Default, 1,6—2,2 В с шагом 0,1 В

Использовалась версия BIOS от 01.08.2002, как последняя из доступных на время проведения тестирования.

Плата, как и другие представители линейки «Apogee», предоставляет огромные возможности по настройке системы, приятно дополняемые нестандартной комплектацией, и может быть рекомендована любителям выжать максимум из имеющегося.
