Biostar TForce P965 Deluxe — системная плата на базе чипсета Intel P965


  • Чипсет Intel P965 (применен северный мост P965 и южный ICH8R)

Сегодня мы представляем вашему вниманию обзор еще одной модели Biostar из топовой серии «T-Series». Если раньше компания концентрировалась на платах под AMD, то теперь, с выходом столь привлекательных процессоров Core 2, разразилась целым залпом моделей для Intel, причем три очень похожих платы основаны на Intel P965 — мы рассмотрим самую интересную из них.

Отметим, что даже для топовой серии своих продуктов компания не спешит устанавливать высокие цены (и это правильно, так как на этом поле сражаться приходится с мощными брендами конкурентов), но это неизбежно приводит к функциональной ограниченности плат — нельзя позволить себе просто «задавить» соперников числом периферийных контроллеров и дорогих бонусов в коробке. Что остается? Остается реализовать интересные, дешево обходящиеся в производстве схемные решения, уповать на разумный минимализм покупателей (тоже не горящих желанием переплачивать за два гигабитных сетевых адаптера и пр.) и снабдить комплект приятными недорогими мелочами. Давайте посмотрим, что получилось у Biostar.

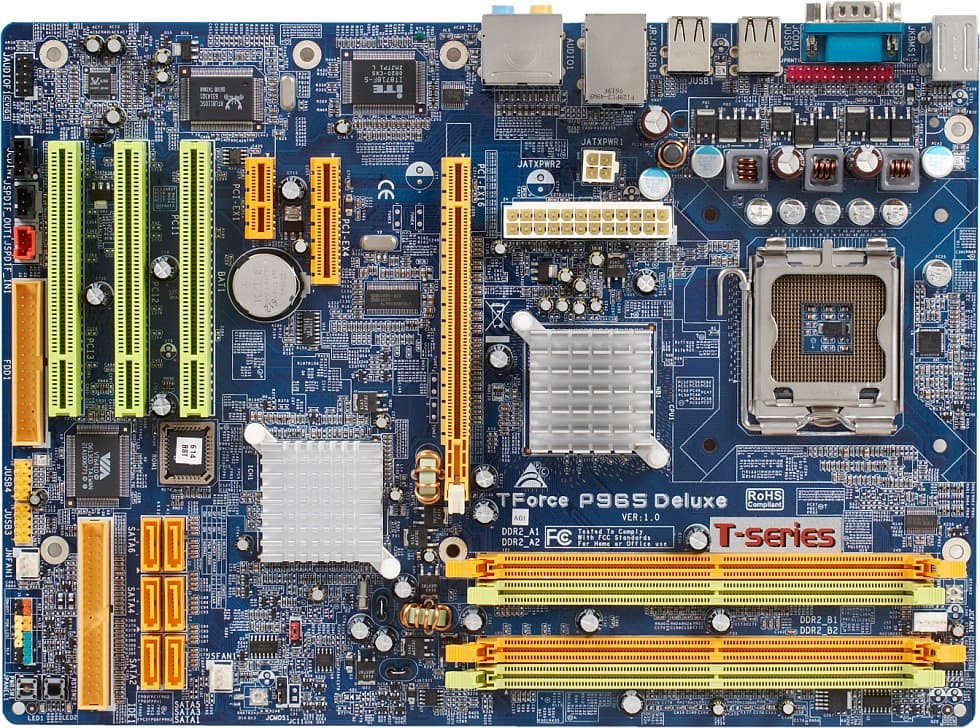

Разводка платы внушает оптимизм: немногочисленные функциональные элементы удобно упакованы на PCB чуть уменьшенного размера, из недостатков можно отметить разве что блокировку модулей памяти в разъемах установленной видеокартой и потенциальные проблемы с недостаточной длиной шлейфа для подключения флоппи-дисковода в высоких корпусах типа tower. Кабели питания будут нависать над процессорным кулером, но это естественная плата за инженерно грамотное расположение разъемов питания. Зато много достоинств: слотов PCI — 3, и они столь удалены от места установки видеокарты, что гарантированно останутся доступны, как впрочем, и слоты PCI Express (x1 и x4). Перемычки вынесены на ближний край платы и останутся легко доступны даже у собранной в корпусе системы. Также на открытом участке текстолита нашлось место для описания функциональности перемычки Clear CMOS и расшифровки значений индикатора POST-диагностики на двух светодиодах. Сами светодиоды тоже расположены у края платы и легко доступны, как и кнопки включения (с подсветкой еще одним светодиодом) и перезагрузки — это и есть обещанные приятные полезности.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал и качественные конденсаторы — 6 по 1500 мкФ (Sanyo и United Chemi-Con) и 6 по 680 мкФ (Sanyo), стабилизатор напряжения памяти включает 8 конденсаторов по 1000 мкФ (OST — марка дешевая, но модель конденсаторов не самая плохая, к тому же, в духе соблюдения инициативы RoHS, для бессвинцового припоя). Оба моста чипсета обходятся сравнительно небольшими игольчатыми алюминиевыми радиаторами, которые очень сильно нагреваются во время работы под нагрузкой в открытом корпусе (при частичном обдуве процессорным кулером), но проблем со стабильностью на штатных частотах мы не наблюдали. На сайте Biostar представлены еще две модели TForce на базе Intel P965, обладающие, судя по фотографиям, не только той же разводкой, но и абсолютно той же функциональностью (за единственным исключением отсутствия двух разъемов SATA-II и режимов RAID, так как для этих моделей использован южный мост ICH8), хотя комплект поставки у них должен быть скромнее. У исследованной нами платы, между тем, разведенные, но нераспаянные элементы отсутствуют (разве что отнести к таковым разъем для подключения датчика открытия корпуса). Размер платы — 305×220 мм («зауженный» ATX), крепление к корпусу шестью винтами, край платы провисает, делая некомфортной установку модулей памяти.

Системный мониторинг (ITE 8718F-S, по данным BIOS Setup и Windows-утилит)

  • Напряжение процессора, памяти, мостов чипсета, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Технология автоматической регулировки вращения вентилятора на процессоре в зависимости от температуры: задаются температура остановки/запуска вентилятора (по раздельности) и выхода на полную мощность, начальное значение скорости вентилятора при превышении первого температурного порога и величина приращения этой скорости на градус нагрева.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, официальные данные о поддержке процессоров отсутствуют, но должны без проблем заработать все существующие процессоры для этого сокета: Intel Celeron D, Pentium 4, Pentium D, Pentium 4 XE, Pentium XE, а также Core 2 Duo и Core 2 Extreme);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800, у процессоров с шиной 533 МГц память будет работать в режиме DDR2-533; не поддерживаются модули объемом менее 256 МБ; поддерживается двухканальный режим работы при заполнении слотов обоих каналов (включая вариант с заполнением типа (A+B)+C, A+B=C), в случае разного объема памяти в каналах (A+B, A<B) обеспечивается двухканальный доступ к памяти объемом 2A, остаток памяти используется в одноканальном режиме);
  • Слот PCIEx16 для видеоускорителей;
  • Слот PCIEx4 (может использоваться для установки карты x1);
  • Слот PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные видеоускорители, не имеющие собственного разъема питания) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA), функционирующий за счет дополнительного контроллера VIA, на 2 устройства ATA133;
  • 6 «чипсетных» разъемов SATA-II (Serial ATA II) на 6 устройств SATA300, подключаемые диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и 10;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъемы S/PDIF-In и S/PDIF-Out для подключения цифрового звукового входа и выхода на планке;
  • Разъем для подключения LPT-порта на планке;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов, для процессорного доступна автоматическая регулировка частоты вращения).

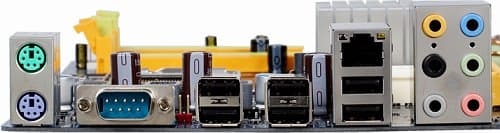

Задняя панель платы (слева направо, по блокам)

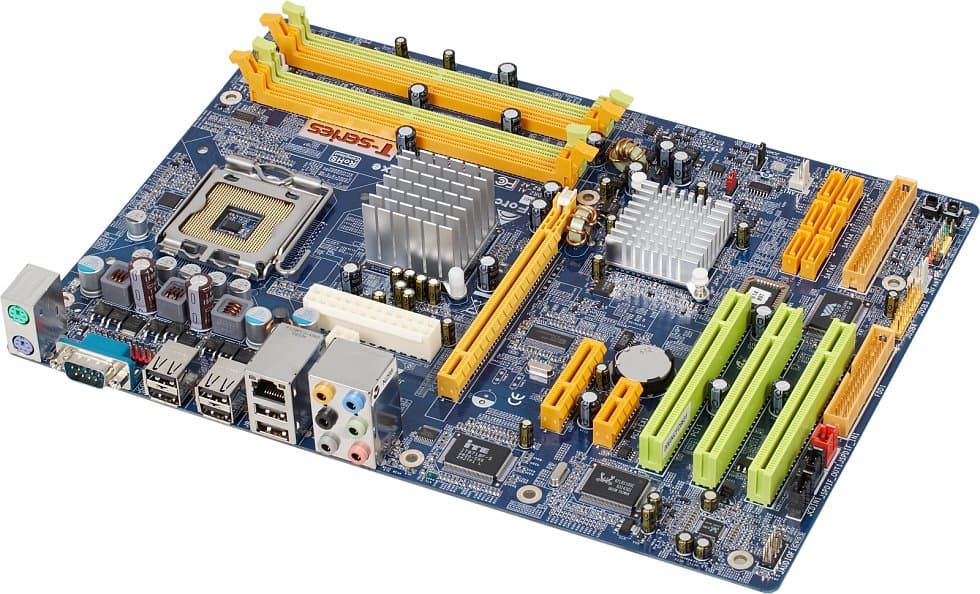

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт;
  • 2 порта USB;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: большая коробка в суперобложке запоминающегося дизайна серии «T-Series», с перечислением особенностей и фирменных функций платы; стандартные аксессуары расфасованы по карманам прилагаемой сетчатой сумочки-папки (на молнии), дополнительные аксессуары упакованы в 2 отдельные коробочки;
  • Документация: не слишком подробное руководство пользователя на английском языке с перечислением кратких характеристик платы еще на 9 языках, включая русский;
  • Кабели: 4 SATA (с переходниками питания на 4 устройства), 1 «узкий» («аэродинамический») ATA 66 с держателями у разъемов для удобства отключения, а также шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с разъемами S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);

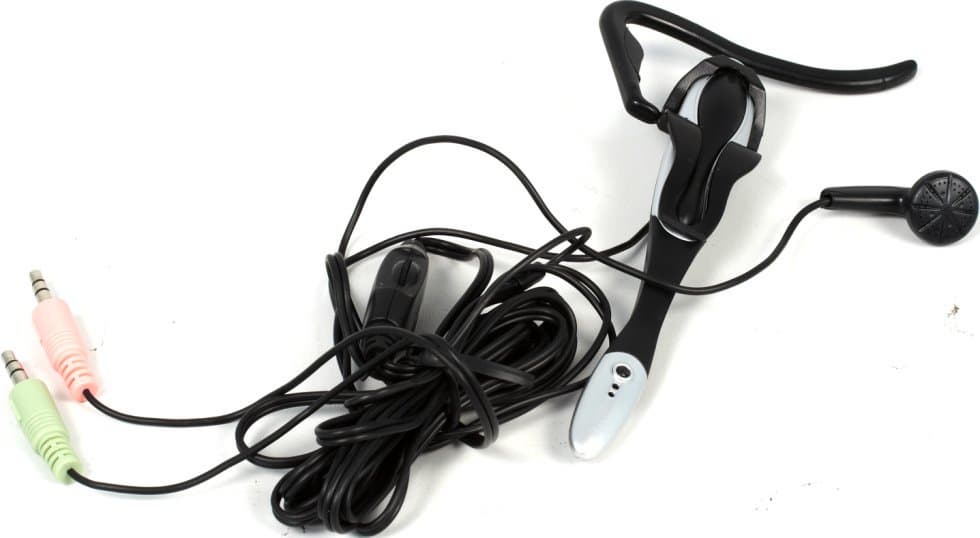

  • Проводная гарнитура (длина провода ~2 м) с регулятором громкости (колесиком): один из динамиков просто вставляется в ухо («капелька»), второй, совмещенный с микрофоном на толстой, но хорошо гнущейся и фиксируемой в почти любом положении ножке, имеет специальную конструкцию для крепления — эта система обеспечивает среднюю усталость уха и конечно не дотягивает по удобству до крепления наушников «серьезных» производителей (вроде Koss); качество звука — нормальное, годящееся для интернет-телефонии или общения в сетевых играх, но, разумеется, не для прослушивания музыки (разве что для самых убежденных сторонников MP3 128 Кбит/с);

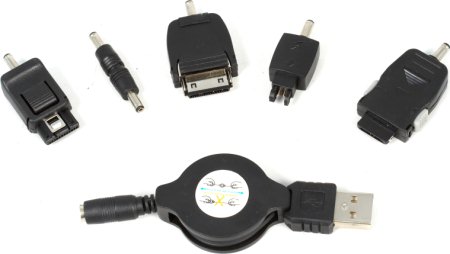

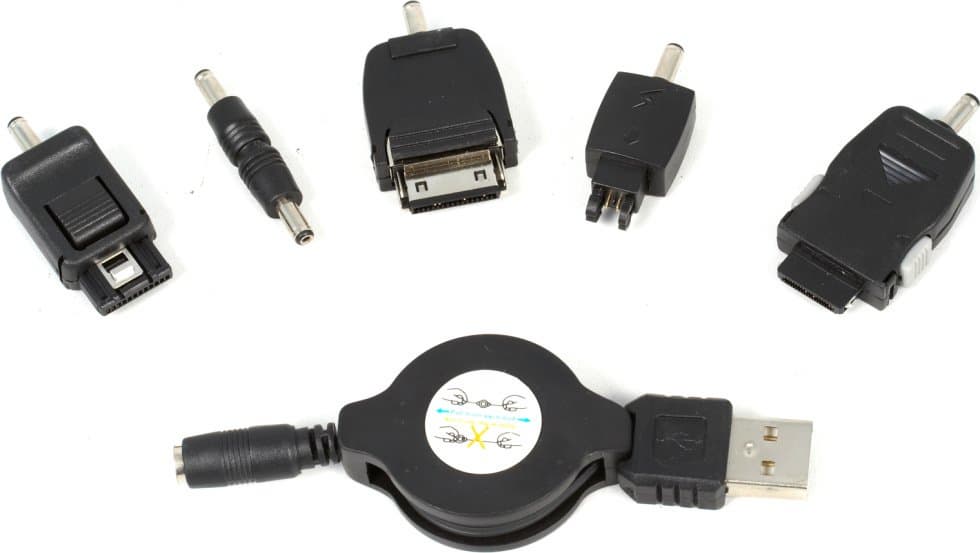

  • USB-зарядник для старых моделей мобильных телефонов (вроде Siemens 45-й серии) с вытягиваемым из катушки проводом (длиной ~1 м), который регулярно перестает втягиваться обратно; идея неплохая, и актуальная именно для старых телефонов, в комплекте которых отсутствовал USB-кабель, но реализация с огрехами — разъемы собраны не очень качественно, возможно даже повреждение приемного разъема на телефоне;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с необходимыми драйверами и фирменными утилитами.

Фирменные утилиты компании (T-Utilities) реализуют примерно ту же функциональность, что и у большинства конкурентов. К сожалению, мы не смогли толком проверить в деле работу этих приложений, так как они, по-видимому, просто не поддерживают пока данную плату, в результате чего все либо вылетали с ошибками, либо порождали невообразимое количество «глюков». T-Utility Hardware Monitor теоретически позволяет выключить компьютер при выходе одного из отслеживаемых параметров (температуры, напряжения, частоты вращения вентиляторов) за заданные пределы. T-Utility Over Clock теоретически отслеживает и позволяет изменить частоту FSB и напряжение процессора, частоту и напряжение памяти, частоту шин PCI Express и PCI (последнюю — только отслеживает). T-Utility Fan Control теоретически реализует расширенную функциональность интеллектуального управления вращением вентилятора, которая также предоставлена в BIOS Setup. T-Utility Live Update единственная отработала нормально, прошив новую версию BIOS, но вот вторую часть своей «миссии» — поиск этой новой версии на сайте производителя — также не выполнила.

Комплект платы, безусловно, интересный: во-первых, реализована практически вся «набортная» функциональность (кстати, наличие 6 портов USB на задней панели делает малоактуальным вложение в коробку планки с USB-портами), недовольными останутся, пожалуй, лишь почитатели старых периферийных интерфейсов, представленных лишь одним COM-портом. Во-вторых, нестандартным образом произведено расширение комплектации — добавлены недорогие и, в общем, полезные предметы. Заметим, что Biostar официально предлагает еще два варианта комплектации: бюджетный (один кабель SATA, никаких излишеств и т. п.) и промежуточный, в котором два «коробочных» аксессуара заменены не менее оригинальным — парой радиаторов для модулей памяти.

Возможно, рассмотренный комплект не самый богатый из того, что мы видели за все время тестирования системных плат, но необычность решения в сочетании с желанием Biostar предложить своим покупателям расширенный комплект поставки за скромные деньги заслуживает награды нашего сайта «Excellent Package».

Excellent Package - награда за прекрасную комплектацию модели

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC883 (бюджетная версия, с низким отношением сигнал/шум, только двумя стерео-АЦП), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out (в комплекте имеется планка с коаксиальным и оптическим выходом S/PDIF);
  • Сетевой, на базе микросхемы Realtek RTL8110SC (интерфейс PCI), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • Контроллер IDE, на базе микросхемы VIA VT6410 (в данном случае задействуется только часть функциональности этого двухканального RAID-контроллера), с поддержкой 2 устройств ATA133, включая полноценную поддержку CD/DVD-приводов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,14, -0,17Очень хорошо
Уровень шума, дБ (А): -88,8Хорошо
Динамический диапазон, дБ (А): 88,6Хорошо
Гармонические искажения, %: 0,0021Отлично
Интермодуляционные искажения + шум, %: 0,011Очень хорошо
Взаимопроникновение каналов, дБ: -87,0Отлично
Интермодуляции на 10 кГц, %: 0,011Очень хорошо

Общая оценка: Очень хорошо (подробнее). Использованная на плате версия кодека не предлагает поддержки каких-либо интересных функций вроде кодирования в AC3 на лету, а качество аналогового вывода находится на стандартно-хорошем уровне. Отметим, что в некоторых ревизиях платы для розничного рынка возможна замена ALC883 на еще более бюджетный кодек ALC861 (8-канальный вывод, один стерео-АЦП), впрочем, вряд ли эту замену заметит хоть кто-либо из покупателей платы.

Менее приятной может оказаться другая возможная замена: гигабитного сетевого контроллера Realtek RTL8110SC на 100-мегабитный RTL8100C — так что уточняйте спецификации покупаемого продукта. В целом набор дополнительных контроллеров абсолютно предсказуем: «классика» — звук + сеть, к которой теперь, «стараниями» Intel добавлен контроллер IDE. Конкретные модели однозначно свидетельствуют об ориентации на бюджетное применение, так как контроллеры выбраны одни из самых дешевых на рынке при отсутствии у них уникальных интересных функций.

Настройки

С помощью перемычек и переключателейПеремычка для очистки содержимого CMOS
Перемычка для увеличения напряжения на памяти до 2,2 В
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+L3 Cache, Hyper-Threading, Execute Disable Bit, Thermal Control, Enhanced Halt State, Virtualization Technology
Настройки таймингов памяти+By SPD, CAS Latency Time, DRAM RAS to CAS Delay, DRAM RAS Precharge, Precharge Delay, TWR, TWTR, TRRD, TRTP
Выбор частоты работы памяти+Auto, 533, 667, 800 МГц
Возможность задания частоты для периферийных шин+PCI-E = Auto, Upto CPU (увеличивать пропорционально частоте FSB), зафиксировать на 100 МГц или 100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+От номинала до 500 МГц с шагом 1 МГц, есть функция динамического разгона системы (три профиля, до +8% к частоте FSB в нашем случае)
Изменение коэффициента умножения процессора-отсутствует для процессоров без возможности менять КУ по желанию пользователя
Изменение напряжения ядра процессора+StartUp, 1,10000—1,80000 В с шагом 0,00625 В
Изменение напряжения памяти+1,8-2,2 В с шагом 0,1 В
Изменение напряжения чипсета+1,5-1,8 В с шагом 0,1 В
Изменение напряжения FSB+1,2-1,5 В с шагом 0,1 В

Использовалась версия BIOS от 17.08.06, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Функция сохранения/загрузки профилей BIOS обеспечивает удобство при экспериментах с разгоном, так как основная часть настроек может быть быстро возвращена в выбранное состояние сразу после очистки CMOS. У платы имеется функция вывода данных системного мониторинга на экран во время процедуры POST (как и, например, у плат EPoX), но реализация в данном случае подкачала — информация выводится не во время самой процедуры, а после, так что воспринять ее глазом просто не получается. В случае переразгона системы и невозможности загрузиться, плата автоматически стартует с настройками по умолчанию, при этом не изменяя настроек в BIOS Setup, что очень удобно для внесения исправлений.

В BIOS платы интегрированы две утилиты. Первая — это часто встречающаяся в продуктах других производителей программа для прошивки BIOS с дискеты; единственный смысл ее существования — в отсутствии необходимости делать дискету системной. Зато вторая утилита — настоящий подарок для любителей разгона: Memtest86+ v1.60 выполнит тщательную проверку стабильности системы и качества модулей памяти, так что для оперативного тестирования текущей разогнанной конфигурации нет необходимости загружать ОС.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo 6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair TWIN2X2048-8500C5 (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Плата продемонстрировала редкую «капризность», придирчиво соглашаясь работать с одними модулями памяти и категорически отказываясь делать это с другими вне зависимости от их скорости, таймингов, объема и организации. Приведем краткую статистику по проверенным модулям: заработали — Corsair CM2X512-5400C4, Corsair CM2X1024-8500C5, Kingston KHX7200D2/512 (один модуль) и Patriot PDC21G8000ELK; не заработали (даже при установке минимально возможной частоты работы и максимальных таймингов) — Corsair CM2X1024-6400 и Corsair CM2X512A-4300C3PRO. К сожалению, встроенный механизм диагностики, видимо, дает сбои, так как при установке некоторых из модулей высвечивалась ошибка видео, а не памяти — такая информация, конечно, может сбить с толку пользователя, у которого дома не окажется под рукой нескольких комплектов памяти для проверки. Более того, за время тестирования с проблемной памятью дважды происходила, по-видимому, некорректная запись в CMOS, так что проходилось перешивать BIOS. После неудачного переразгона плата зависла и более признаков жизни не подавала.

По скоростным показателям Biostar TForce P965 Deluxe мы сравним с единственной пока протестированной нами моделью на чипсете Intel 965 — Gigabyte 965P-DQ6.

Тест Gigabyte 965P-DQ6 Biostar TForce P965 Deluxe
Архивирование в 7-Zip, мин:сек 4:10 4:10
Кодирование MPEG4 (XviD), мин:сек 3:37 3:37
FarCry (Low@640×480), fps 359 360
FarCry (Highest@1600×1200), fps 152 151
Doom 3 (Low@640×480), fps 218 219
Doom 3 (Highest@1600×1200), fps 123 121

Ни в одном из выполненных тестов (лишь часть которых представлена в таблице выше) разницы между этими платами практически нет.

Итог

Замысел платы мы оцениваем весьма положительно, именно такие продукты могут составить достойную конкуренцию моделям среднего уровня от брендов, которые зачастую лишены слишком многих привлекательных особенностей для «разведения по нишам» с топовыми платами тех же брендов. Скупая, но зато не излишняя функциональность, удачные технические решения, интересный и заслуживающий внимания комплект поставки — вот положительные стороны Biostar TForce P965 Deluxe. Добавим к этому хорошую (пока поспешим говорить «отличную» — слишком мало плат на i965 протестировано) скорость работы и… И не забудем проблемы с BIOS, «капризность» в выборе памяти, «глюки» фирменного ПО. К сожалению, реализация замысла пока выглядит сыровато, так что мы бы советовали подождать выхода новых ревизий/прошивок/драйверов или, по крайней мере, побольше узнать о плате от ее непосредственных владельцев в интернет-конференциях.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
