ASUS SK8N — системная плата на базе чипсета NVIDIA nForce3 Pro 150


Это первая из плат, предназначенных для процессоров AMD Athlon FX, которая появилась в розничной продаже. Она очевидно не принадлежит к новому модельному ряду ASUS, так как не содержит большого количества новых технологий, появившихся у продуктов компании в последние несколько месяцев. Тому есть причина: плата создавалась в тесном сотрудничестве с компаниями NVIDIA и AMD, предназначалась для обкатки новых тогда процессоров, и происходило это относительно давно — в начале 2003 года.

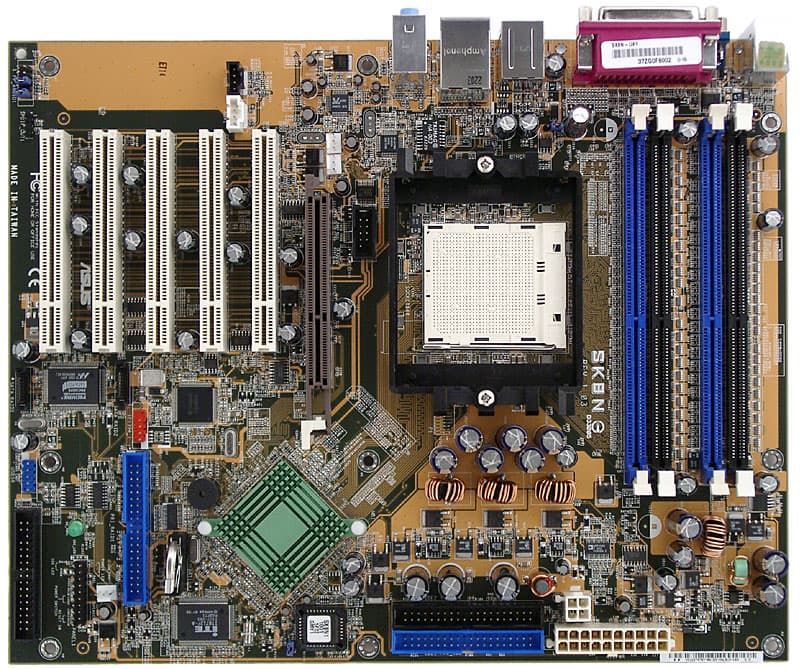

Разводка платы производит несколько странное впечатление: единственный чип nForce3 Pro 150 расположен за слотами PCI, а процессорный сокет и разъемы памяти развернуты на 90°, к тому же участок текстолита перед слотами PCI остался незадействованным. Однако никаких особых неудобств такая разводка не причиняет, лишь кабели от аудиовходов и от разъема IDE RAID могут мешать установке карт расширения, а расположение разъема FDD у самого левого края платы может привести к тому, что кабель от него просто не дотянется до дисковода в достаточно высоком корпусе. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (3 по 3300 мкФ, усилен применением индуктивных элементов).

На плате нет разведенных, но не распаянных элементов — это единственная модель в семействе. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 940);
  • 4 разъема под DDR SDRAM DIMM (до 8 ГБ Registered DDR200/266/333/400 с или без ECC);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — «чипсетные», режимы RAID JBOD, 0 и 1;
  • 1 разъем IDE и 2 разъема SATA — за счет дополнительного контроллера; подключаемые устройства могут быть организованы в RAID JBOD, 0, 1 или 0+1;
  • Разъем для подключения планки с 2 дополнительными портами USB (2.0);
  • Разъем для подключения планки со вторым COM-портом;
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъемы для подключения планок с дополнительными звуковыми выходами и S/PDIF-Out;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT и 1 COM-порт;
  • 2 порта USB (2.0) и 1 FireWire;
  • 2 порта USB (2.0) и 1 RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна серии плат AI;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели: 2 Serial ATA (с переходником-разветвителем питания), 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Планка на заднюю панель компьютера с 1 портом FireWire;
  • Планка на заднюю панель компьютера с разъемами S/PDIF-Out типов Coaxial и TosLink;
  • Заглушка на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • Intervideo WinDVD Suite;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, реализованный на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL, с поддержкой режимов 10/100 Мбит/с (Fast Ethernet);
  • SATA/IDE RAID, на базе микросхемы Promise PDC20378, с возможностью создания RAID уровней JBOD, 0, 1 и 0+1, 2 разъемами SATA и одним разъемом ATA133;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.15Очень хорошо
Уровень шума, дБ (А): -86.9Хорошо
Динамический диапазон, дБ (А): 86.5Хорошо
Нелин. искажения, %: 0.0041Очень хорошо
Интермод. искажения, %: 0.016Очень хорошо
Взаимопроникновение каналов, дБ: -85.7Отлично

Общая оценка: Очень хорошо (подробнее). Показатели не рекордные (для встроенного звука), но весьма к таковым близкие.

Фирменные технологии

  • ASUS CrashFree BIOS 2 (возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме);
  • ASUS Q-Fan Technology (изменение скорости вращения вентилятора на процессоре в зависимости от температуры последнего);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo2 (возможность вывести на экран собственную графическую заставку при загрузке системы).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для защиты от прошивки загрузочного блока BIOS
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, TRCD, TRAS, TRP, Bank Interleaving
Выбор частоты работы памяти+100, 133, 150, 166, 200 МГц
Настройка работы шины HT+HT Tristate Enable, CRC Flood Enable, HT Frequency (LDT to MCP2)
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66—75 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+Auto, 1,55, 1,65, 1,75 В
Изменение напряжения памяти+2,6, 2,7, 2,8 В
Изменение напряжения шины HT-
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7 В

Использовалась версия BIOS 1004, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Мы протестировали не так уж много плат с Socket 940, так что, учитывая достаточно слабое влияние используемого чипсета на скорость конкретной модели, сравнение мы проводим не только среди представителей одного чипсета, как обычно. По имеющимся данным вы и сами без труда можете заключить, что при одинаковых таймингах памяти на всех платах получаются чрезвычайно близкие результаты, то есть вообще все модели, позволяющие гибко настроить параметры работы памяти, можно заочно признавать одинаковыми по скорости.

ТестASUS SK8N (nForce3)ASUS SK8V (K8T800)Gigabyte K8NNXP-940 (nForce3)
Латентность чтения из памяти (CacheBurst32), такты113115114
Обработка изображений в Photoshop, мин:сек9:259:329:31
Кодирование MPEG4 (DivX), мин:сек8:388:438:42
Кодирование MPEG4 (XviD), мин:сек17:5618:0218:00
Return to Castle Wolfenstein (Fast@800x600x32), fps254251253
Return to Castle Wolfenstein (Normal@1024x768x32), fps234232232
