ASUS P4P800S ? системная плата на базе чипсета Intel 848P


Бюджетная плата от ASUS на чипсете i848P сильно отличается от базовой версии (P4P800): помимо урезания функциональности и комплектации, она выполнена на совсем другой PCB. Впрочем, это неудивительно: контроллер памяти у low-end чипсета i848P — одноканальный, в отличие от middle-end собрата i865PE, поэтому оставлять двухканальную разводку модулей памяти на этой плате не имело бы никакого смысла. Напомним, что всего продуктов в серии P4P800<…> насчитывается пять: P4P800S, P4P800S SE, P4P800 [Deluxe], P4P800 SE и P4P800-E Deluxe [Wireless Edition].

Разводка привычна для продуктов этого бренда, даже огрехи можно назвать «унифицированными» — как всегда, не совсем удобно расположен ряд разъемов вдоль левого края, разъемы аудиовходов расположены перед слотами PCI, при установленной видеокарте затрудняется доступ к защелкам разъемов для установки модулей памяти, а скученность разъемов будет мешать свободному доступу к ним. Краткое описание перемычек приведено на текстолите, доступ к ним может быть затруднен после установки платы в корпус. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. В стабилизаторе напряжения шины AGP применены 2 конденсатора 1000 мкФ и несколько менее емких, в стабилизаторе напряжения памяти — 4 конденсатора 1000 мкФ.

На плате разведен но не распаян разъем COM-порта. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу семью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • Напряжения процессора, +3.3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 2 разъема под DDR SDRAM DIMM;
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъем WiFi (для подключения фирменной карты расширения);
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные»;
  • 2 разъема SATA (Serial ATA) — оба «чипсетные»;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения выхода звукового сигнала Modem-In;
  • Разъем для датчика открытия корпуса;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

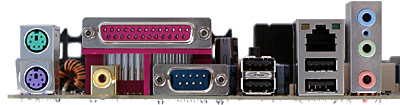

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, S/PDIF типа Coaxial, 1 COM-порт;
  • два порта USB;
  • два порта USB и RJ-45 (Fast Ethernet);
  • три аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация: руководство пользователя материнской платы (на английском языке);
  • Шлейф ATA66/100/133, шлейф для подключения дисковода — оба черного цвета с логотипом компании, 2 кабеля SerialATA (с переходником-разветвителем питания);
  • Планка на заднюю панель с 2 портами USB;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • ASUS AI Booster;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC’97 кодека Analog Devices AD1888, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, реализованный на базе микросхемы Realtek RTL8100C, с поддержкой 10Base-T/100Base-TX.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.03, -0.02Отлично
Уровень шума, дБ (А):-87.2Хорошо
Динамический диапазон, дБ (А):86.9Хорошо
Нелин. искажения, %:0.0042Очень хорошо
Интермод. искажения, %:0.014Очень хорошо
Взаимопроникновение каналов, дБ:-87.7Отлично

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии

  • ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);
  • ASUS WiFi@Home (фирменный разъем на плате).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения/выключения поддержки SMBus 2.0
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Burst Length, Memory Acceleration Mode, Idle Timer, Refresh Rate
Выбор частоты работы памяти+Auto, DDR266, DDR320, DDR400, DDR500, DDR533
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Auto, AGP (PCIx2)=66, 72, 80 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-400 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора+x8 — x28
Изменение напряжения ядра процессора+Auto, 1.375-1.95 В, шаг 0.0125 В
Изменение напряжения памяти+Auto, 2.55, 2.65, 2.75, 2.85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1.5, 1.6, 1.7, 1.8 В

Использовалась версия BIOS 1005, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)




25 мая 2004 Г.
