ASUS P4P800 SE ? системная плата на базе чипсета Intel 865PE


Как легко догадаться по названию, - мы имеем дело с переработанным вариантом платы этого же производителя - P4P800. Что скрывается за суффиксом «SE»? Судя по всему, это «Second Edition», хотя и трактовка «Speed Edition» не будет неправильной. Ну а в целом — это дальнейшее эволюционное (в смысле «не революционное») развитие популярной линейки плат. В данном случае улучшилась комплектация и, по заявлениям производителя, скорость работы (для объективной оценки данного заявления рекомендуем ознакомиться с результатами тестов). Плата попала к нам в комплектации «Gold», и чисто визуально наш экземпляр отличался от обычной серии плат на данном чипсете только одним — новым сетевым контроллером. Напомним, что целиком серия ASUS P4P800<…> на момент написания этого материала выглядит следующим образом (перечисление дано «по возрастающей»): P4P800S, P4P800S SE, P4P800 [Deluxe], P4P800 SE (данная плата), P4P800-E Deluxe [Wireless Edition].

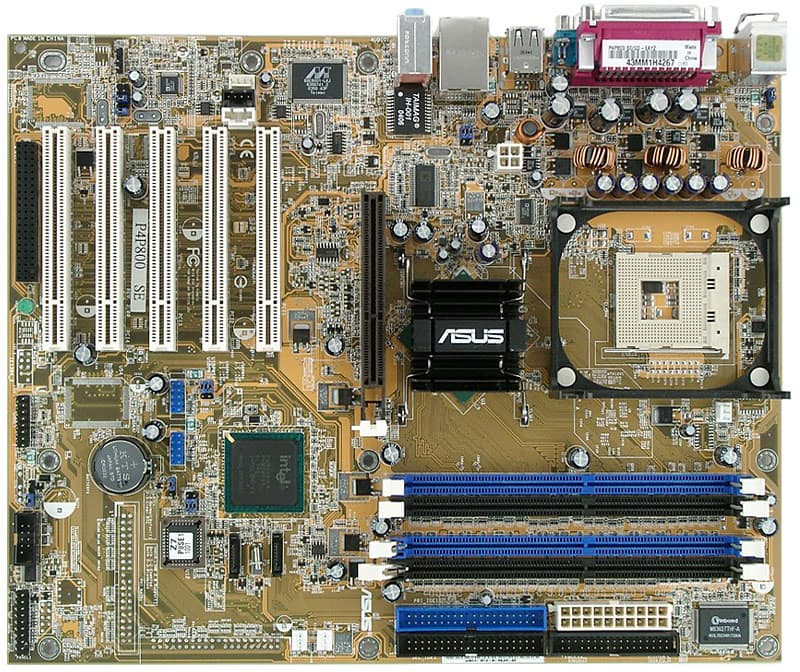

Разводка привычна для продуктов этого бренда, даже огрехи можно назвать «унифицированными» — как всегда, не совсем удобно расположен ряд разъемов вдоль левого края, разъемы аудиовходов расположены перед слотами PCI, при установленной видеокарте затрудняется доступ к защелкам разъемов для установки модулей памяти, а скученность разъемов будет мешать свободному доступу к ним. Краткое описание перемычек приведено на текстолите, доступ к ним может быть затруднен после установки платы в корпус. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. В стабилизаторе напряжения шины AGP применены 2 конденсатора 1000 мкФ и несколько менее емких, в стабилизаторе напряжения памяти — 4 конденсатора 1000 мкФ.

На плате разведены, но не распаяны: место под микросхему FireWire с разъемами, место под IDE RAID с разъемами, место под контроллер и микросхему памяти, обеспечивающие функцию POST Reporter, разъем SMBus. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • Напряжения процессора, +3.3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 4 разъема под DDR SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъем WiFi (для подключения фирменной карты расширения);
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные»;
  • 2 разъема SATA (Serial ATA) — оба «чипсетные»;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения COM-порта;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения выхода звукового сигнала Modem-In;
  • Разъем для датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

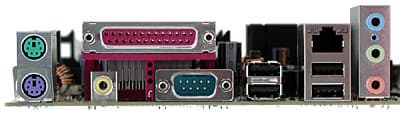

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, S/PDIF типа Coaxial, 1 COM-порт;
  • два порта USB;
  • два порта USB и RJ-45 (Gigabit Ethernet);
  • три аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного для этого производителя дизайна;
  • Документация: руководство пользователя материнской платы — на английском языке, краткое руководство по установке и настройке платы — на 12 языках, включая русский;
  • Шлейф ATA66/100/133, шлейф ATA33, шлейф для подключения дисковода — все черного цвета с логотипом компании, 2 кабеля Serial ATA;
  • Планка на заднюю панель с 2 портами USB и Game-портом;
  • Заглушка на заднюю панель;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • ASUS AI Booster;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • Intervideo WinDVD;
    • Intervideo WinDVD Creator;
    • Intervideo WinRip;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, реализованный на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10Base-T/100Base-TX/1000Base-T.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.12, -0.10Очень хорошо
Уровень шума, дБ (А):-87.9Хорошо
Динамический диапазон, дБ (А):87.4Хорошо
Нелин. искажения, %:0.0044Очень хорошо
Интермод. искажения, %:0.014Очень хорошо
Взаимопроникновение каналов, дБ:-86.9Отлично

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии

  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);
  • ASUS Q-Fan Technology (изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);
  • ASUS AI Audio (распознавание звуковым контроллером правильности подключения штекеров);
  • ASUS WiFi@Home (фирменный разъем на плате).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения/выключения поддержки SMBus 2.0
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Burst Length, Memory Acceleration Mode, Idle Timer, Refresh Rate
Выбор частоты работы памяти+Auto, DDR266, DDR320, DDR400, DDR500, DDR533
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Auto, AGP (PCIx2)=66, 72, 80 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-400 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора+x8 — x28
Изменение напряжения ядра процессора+Auto, 1.375-1.95 В, шаг 0.0125 В
Изменение напряжения памяти+Auto, 2.55, 2.65, 2.75, 2.85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1.5, 1.6, 1.7, 1.8 В

Использовалась версия BIOS 1003 beta 001, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)




17 мая 2004 Г.
