ASUS P4P800-E Deluxe Wireless Edition ? системная плата на базе чипсета Intel 865PE


Эволюция уже рассмотренной нами платы P4P800 Deluxe. В данном продукте использованы несколько более функционально насыщенные чипы, чем в предшественнице: 5.1-канальный звуковой адаптер заменен на 7.1-канальный, установлен другой сетевой контроллер, IDE RAID уступил место более современному IDE/SATA RAID. Рассматриваемая далее комплектация платы относится к варианту поставки «Gold». Напомним, что целиком серия ASUS P4P800<…> на момент написания этого материала выглядит следующим образом (перечисление дано «по возрастающей»): P4P800S, P4P800S SE, P4P800 [Deluxe], P4P800 SE, P4P800-E Deluxe [Wireless Edition] (данная плата).

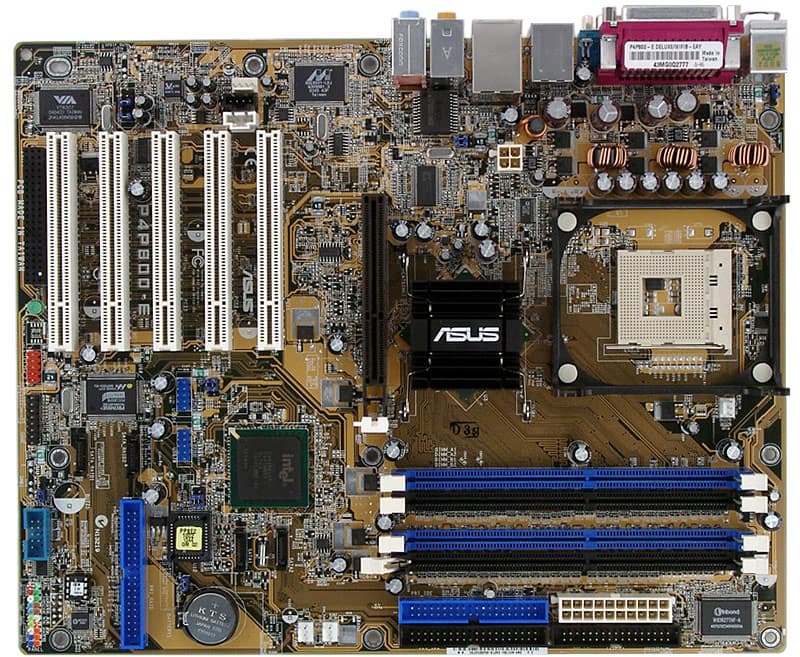

Разводка привычна для продуктов этого бренда, даже огрехи можно назвать «унифицированными» — как всегда, не совсем удобно расположен ряд разъемов вдоль левого края, разъемы аудиовходов расположены перед слотами PCI, при установленной видеокарте затрудняется доступ к защелкам разъемов для установки модулей памяти, а скученность разъемов будет мешать свободному доступу к ним. Краткое описание перемычек приведено на текстолите, доступ к ним может быть затруднен после установки платы в корпус. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. В стабилизаторе напряжения шины AGP применены 2 конденсатора 1000 мкФ и несколько менее емких, в стабилизаторе напряжения памяти — 4 конденсатора 1000 мкФ.

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • Напряжения процессора, +3.3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 4 разъема под DDR SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъем WiFi (для подключения фирменной карты расширения);
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные», 1 — за счет дополнительного контроллера;
  • 4 разъема SATA (Serial ATA) — 2 из них «чипсетные», 2 — за счет дополнительного контроллера;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения планки с дополнительным портом Firewire;
  • Разъем для подключения COM-порта;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения выхода звукового сигнала Modem-In;
  • Разъем для датчика открытия корпуса;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

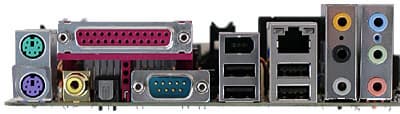

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, S/PDIF типа Coaxial и TosLink, 1 COM-порт;
  • два порта USB и порт Firewire;
  • два порта USB и RJ-45 (Gigabit Ethernet);
  • три аудиоразъема (Center/Sub, Rear, Side);
  • три аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация: руководство пользователя материнской платы, руководство по установке и настройке WiFi карты, руководство по установке и использованию программного пакета InterVideo — все английском языке, краткое руководство по установке и настройке платы — на 12 языках, включая русский;
  • 2 шлейфа ATA66/100/133, шлейф ATA33, шлейф для подключения дисковода — все черного цвета с логотипом компании, 2 кабеля SerialATA (с переходником-разветвителем питания);
  • Планка на заднюю панель с 2 портами USB и Game-портом;
  • Планка на заднюю панель с портом Firewire;
  • Карта WiFi-b и антенна;
  • Заглушка на заднюю панель;
  • 3 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • драйвера и утилиты для карты WiFi;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • ASUS AI Booster;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • Intervideo WinDVD Platinum 5;
    • Intervideo WinDVD Creator Platinum 2;
    • Intervideo WinRip 2;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC’97 кодека Avance Logic ALC850, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, реализованный на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10Base-T/100Base-TX/1000Base-T;
  • SATA/IDE RAID, на базе микросхемы Promise PDC20378, с поддержкой RAID уровней 0, 1, 0+1 и JBOD, 2 разъемами SATA и 1 разъемом ATA133;
  • FireWire, на базе микросхемы VIA 6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.08, -0.94Средне
Уровень шума, дБ (А):-83.5Хорошо
Динамический диапазон, дБ (А):82.7Хорошо
Нелин. искажения, %:0.044Хорошо
Интермод. искажения, %:0.075Хорошо
Взаимопроникновение каналов, дБ:-83.6Очень хорошо

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);
  • ASUS Q-Fan Technology (изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);
  • ASUS AI Audio (распознавание звуковым контроллером правильности подключения штекеров);
  • ASUS WiFi@Home (фирменный разъем на плате).
В общем-то, награды за оригинальный дизайн была достойна и первая версия платы, поэтому в данном случае мы скорее «исправляем упущение». Учитывая количество дополнительных чипов, плата прекрасно разведена, даже удобство для сборщика не сильно пострадало. Продукт может смело претендовать на роль пособия для начинающих схемотехников.

Original Design - награда за уникальный дизайн модели

Даже за одну только полноценную Wi-Fi карту, входящую в комплект поставки платы, ASUS P4P800-E Deluxe Wireless Edition достойна награды «Excellent Package». Но и прочие составляющие не подкачали: в целом, комплектацию иначе как «богатой» и не назовешь. Впрочем, будем объективны: стоит это все отнюдь не два рубля, так что после выскрытия коробки покупатель вряд ли будет удивлен. Скорее просто молча кивнет головой: «Было бы странно, если бы оказалось по-другому».

Excellent Package - награда за прекрасную комплектацию модели

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения/выключения поддержки SMBus 2.0
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Burst Length, Memory Acceleration Mode, Idle Timer, Refresh Rate
Выбор частоты работы памяти+Auto, DDR266, DDR320, DDR400, DDR500, DDR533
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Auto, AGP (PCIx2)=66, 72, 80 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-400 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора+x8 — x28
Изменение напряжения ядра процессора+Auto, 1.375-1.95 В, шаг 0.0125 В
Изменение напряжения памяти+Auto, 2.55, 2.65, 2.75, 2.85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1.5, 1.6, 1.7, 1.8 В

Использовалась версия BIOS 1002, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Результаты тестов:
