Материнская плата Asus Maximus IX Code: игровое решение серии Asus ROG на чипсете Intel Z270

1390

Мы уже рассмотрели несколько плат Asus серии Maximus на новом чипсете Intel Z270. В этой статье мы подробно рассмотрим еще одну модель данной серии: плату Asus Maximus IX Code. Эта плата, как и все модели серии Maximus IX, относится к игровому семейству Asus ROG, основана на новом чипсете Intel Z270 и совместима с процессорами Intel Core 6-го (Skylake) и 7-го (Kaby Lake) поколений.

По хорошему, нужно было бы делать один обзор одновременно двух плат: Asus Maximus IX Code и Asus Maximus IX Formula. Почему? Да просто потому, что это две одинаковые платы с разным названием и стоимостью. Более того, к этой «сладкой парочке» можно добавить еще и плату Asus Maximus IX Hero, которая мало чем от них отличается. Отличия настолько минимальны, что делать отдельные обзоры вроде бы просто нет смысла. Однако плата Asus Maximus IX Hero к нам попала значительно раньше, чем Asus Maximus IX Code и Asus Maximus IX Formula, и ее обзор уже давно опубликован. Да и по некоторым другим причинам мы делаем отдельный обзор новой платы, хотя на 90% он будет повторять обзор Asus Maximus IX Formula.

Комплектация и упаковка

Плата Asus Maximus IX Code поставляется в небольшой по размерам коробке, оформленной в традиционных для серии Asus ROG цветах. Коробка точно такая же, как в варианте плат Asus Maximus IX Hero и Asus Maximus IX Formula и отличается лишь надписью.

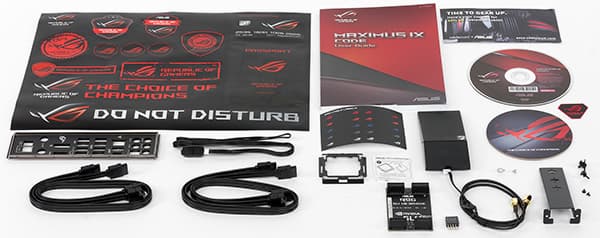

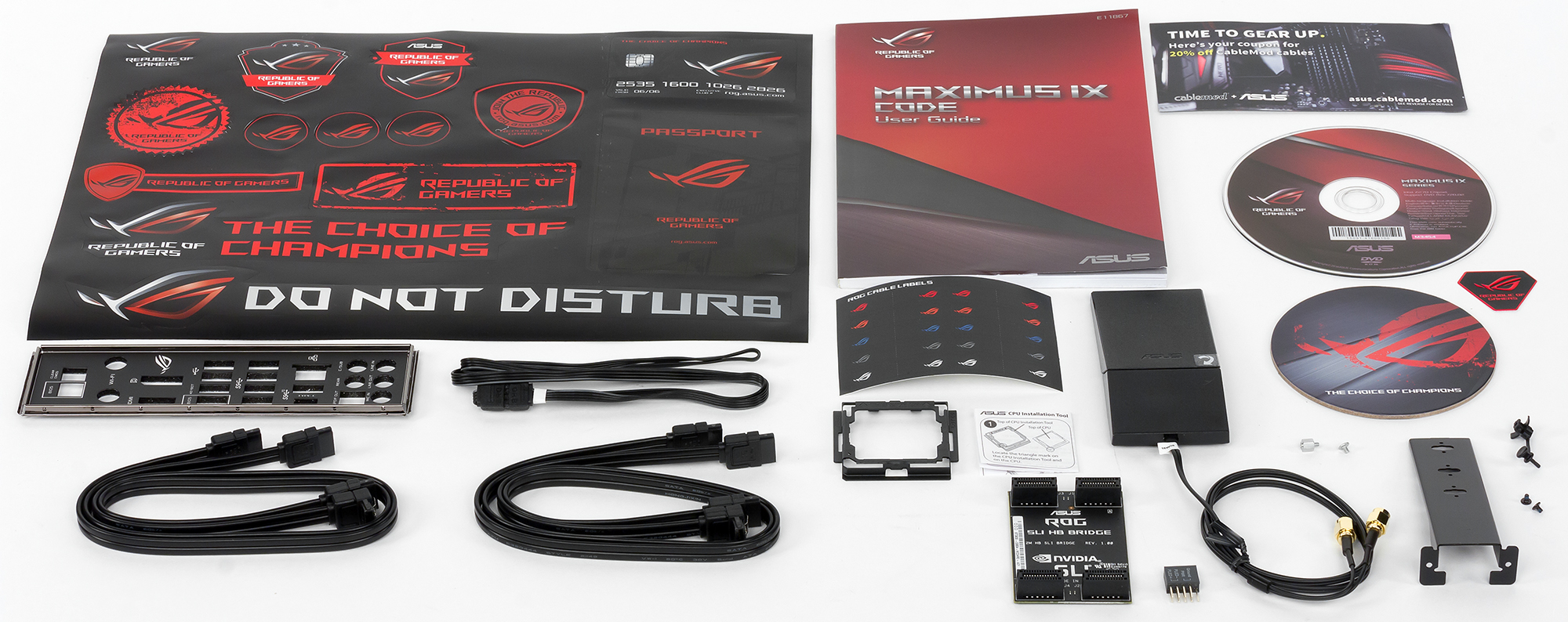

Комплект поставки следующий. Есть инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, кабель RGB Header (80 см), специальная монтажная рамка для облегчения установки процессора в разъем, антенна для встроенного Wi-Fi-модуля, а также специальная монтажная рамка для вертикальной установки M.2 модуля.

Есть и стикеры для кабелей, и большой количество стикеров с различными надписями, подставку под пивную кружку.

Если сравнивать комплектации плат Asus Maximus IX Hero, Code и Formula, то самая скромная комплектация будет у платы Hero, далее идет комплектация платы Code и самая богатая комплектация у платы Formula. Комплектации плат Hero и Code отличаются лишь тем, что в варианте Hero нет антенны (на плате не установлен Wi-Fi-модуль). Отличие в комплектации плат Code и Formula лишь в том, что в варианте Formula добавили еще два SATA-кабеля.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus IX Code приведена ниже. Здесь нет никаких отличий с платами Hero и Formula (их спецификации одинаковые).

Поддерживаемые процессоры
Intel Core 7-го/6-го поколений
Процессорный разъем
LGA1151
Чипсет
Intel Z270
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
SupremeFX S1220A
Сетевой контроллер
Intel I219-V
Asus Wi-Fi Go (802.11a/b/g/n/ac+Bluetooth 4.1)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
3 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
4 × USB 3.1
6 × USB 2.0

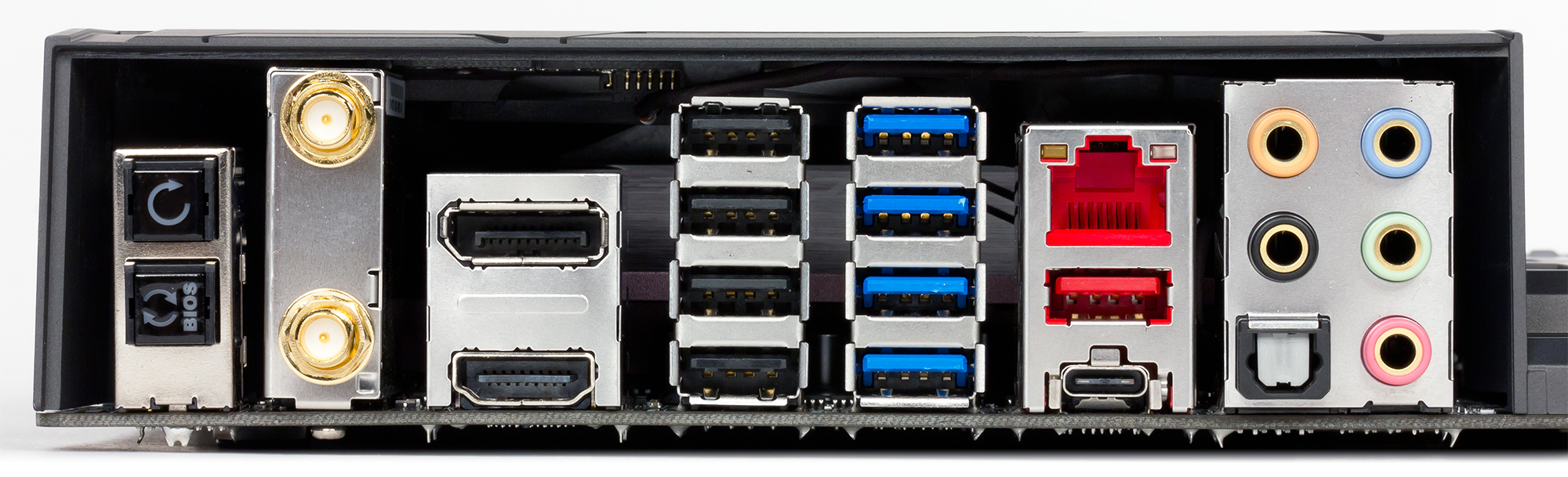

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
2 × USB 3.1 (Type-A, Type-C)
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
2 × Wi-Fi антенна
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
1 × M.2 Wi-Fi
8 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения фронтальных портов USB 3.1
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
2 разъема Aura RGB Strip
1 разъем для термодатчика
1 разъем Extension Fan
1 разъем ROG Extension
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-1716489688
Розничные предложения L-1716489688-10

Собственно, дальнейший текст будет просто повторением описания платы Asus Maximus IX Formula вплоть до раздела «Дополнительные особенности», где мы обсудим отличия между платами.

Форм-фактор

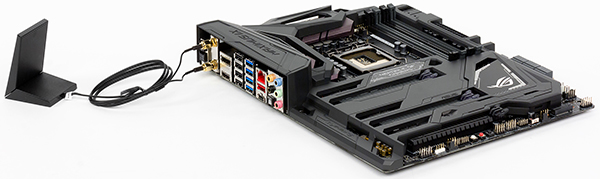

Плата Asus Maximus IX Code, точно так же, как и платы Hero и Formula, выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.



Чипсет и процессорный разъем

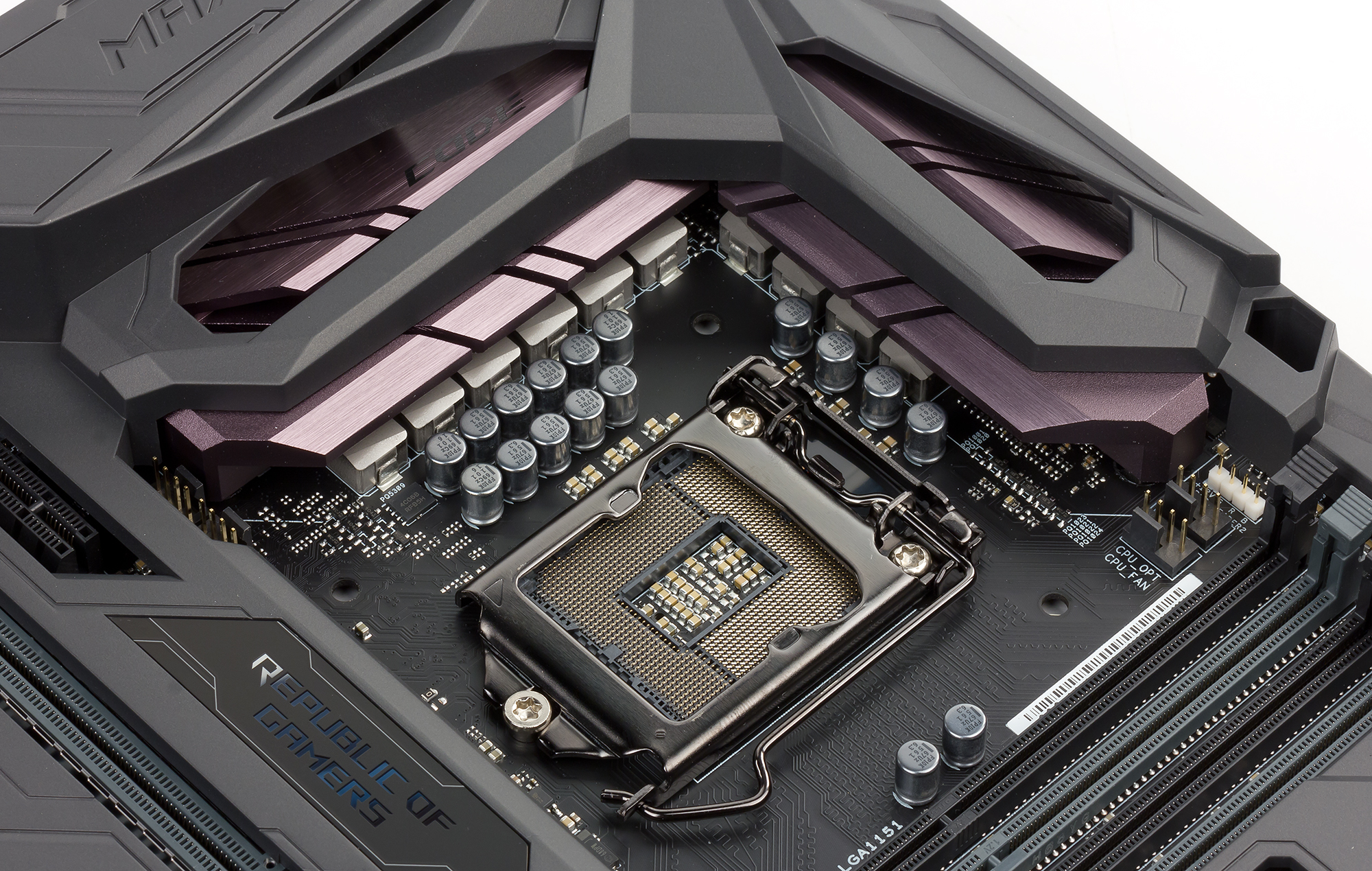

Плата Asus Maximus IX Code основана на чипсете Intel Z270 и поддерживает процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.

Память

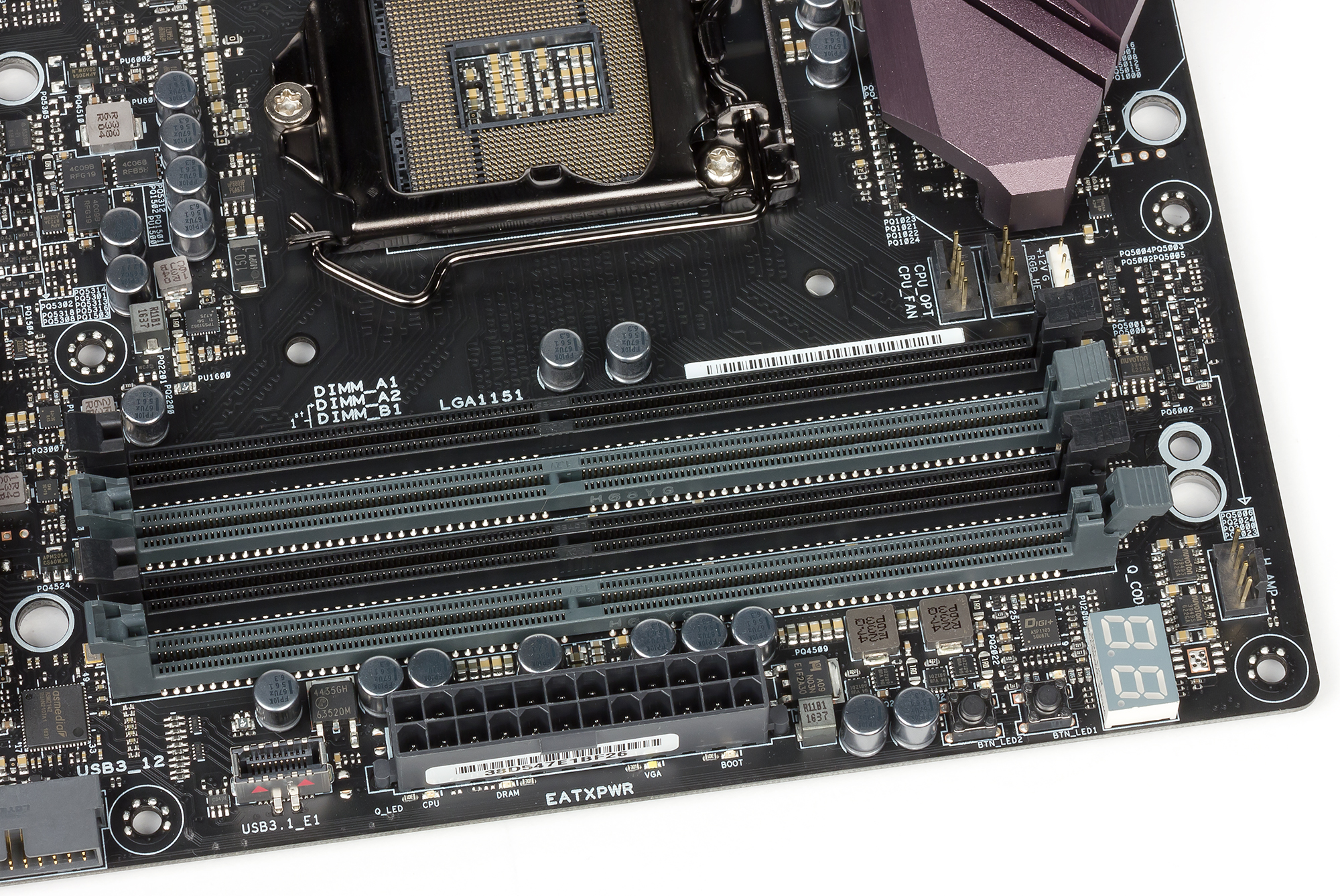

Для установки модулей памяти на плате Asus Maximus IX Code предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Maximus IX Code имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и три разъема M.2.

Причем два разъема M.2 предназначены для установки SSD-накопителей. Один из разъемов (M.2_1) позволяет устанавливать накопители типоразмера 2242/2260/2280/22110 и поддерживает PCIe 3.0 x4 и SATA устройства. Этот разъем горизонтального типа. Другой разъем (M.2_2) позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает только PCIe 3.0 x4 устройства. Этот разъем вертикального типа. В третий разъем M.2 (E-Key) установлен модуль Wi-Fi+Bluetooth.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z270. То есть это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 (все слоты с открытыми концами) реализованы через чипсет Intel Z270.

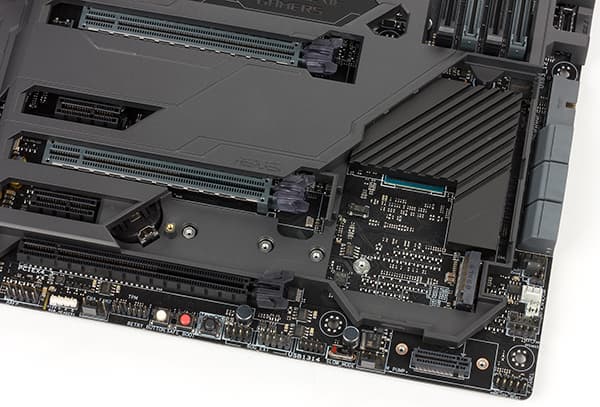

Разъемы M.2 также реализованы через чипсет. Как уже отмечалось, разъем M.2_1 поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.

Вертикальный разъем M.2_2 поддерживает только устройства PCIe 3.0 x4 и, соответственно, для его реализации используются четыре чипсетных порта PCIe 3.0.

Разъем M.2 с ключом E-key также вертикального типа предназначен специально для Wi-Fi/Bluetooth-модуля, входящего в комплект. Для реализации этого разъема используется один чипсетный порт PCIe и один порт USB 2.0.

Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц) и HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц).

SATA-порты

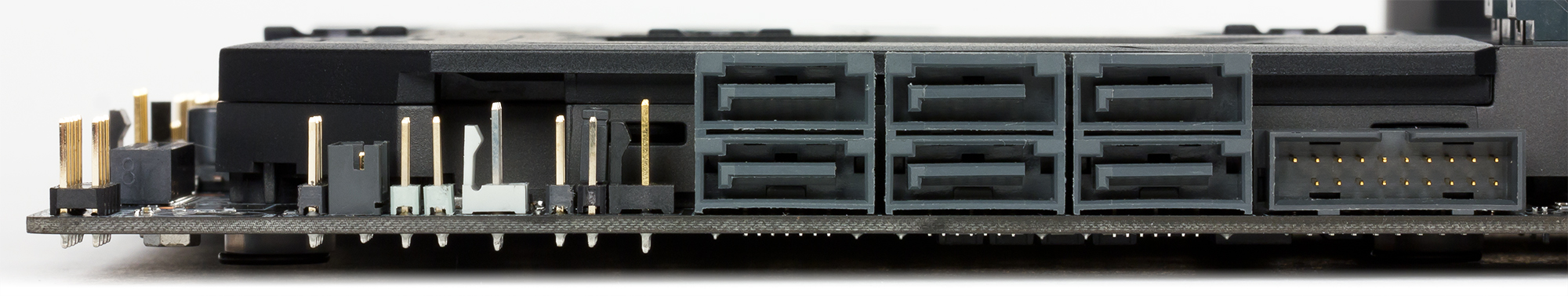

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и четыре порта USB 3.1.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z270. Четыре порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и двух портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и один разъем USB 2.0.

Для портов USB 3.1 на плате используется два двухпортовых контроллера ASMedia ASM2142, каждый из которых подключен к чипсету по двум линиями PCIe 3.0.

Два порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Для подключения еще двух портов USB 3.1 на плате предусмотрен соответствующий разъем вертикального типа. Однако плашки на заднюю панель корпуса с портами USB 3.1 под этот разъем найти в продаже не так-то просто, да и с подключаемыми фронтальными портами USB 3.1 корпусов пока еще немного.

Сетевой интерфейс

Для подключения к сети на плате Asus Maximus IX Code имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

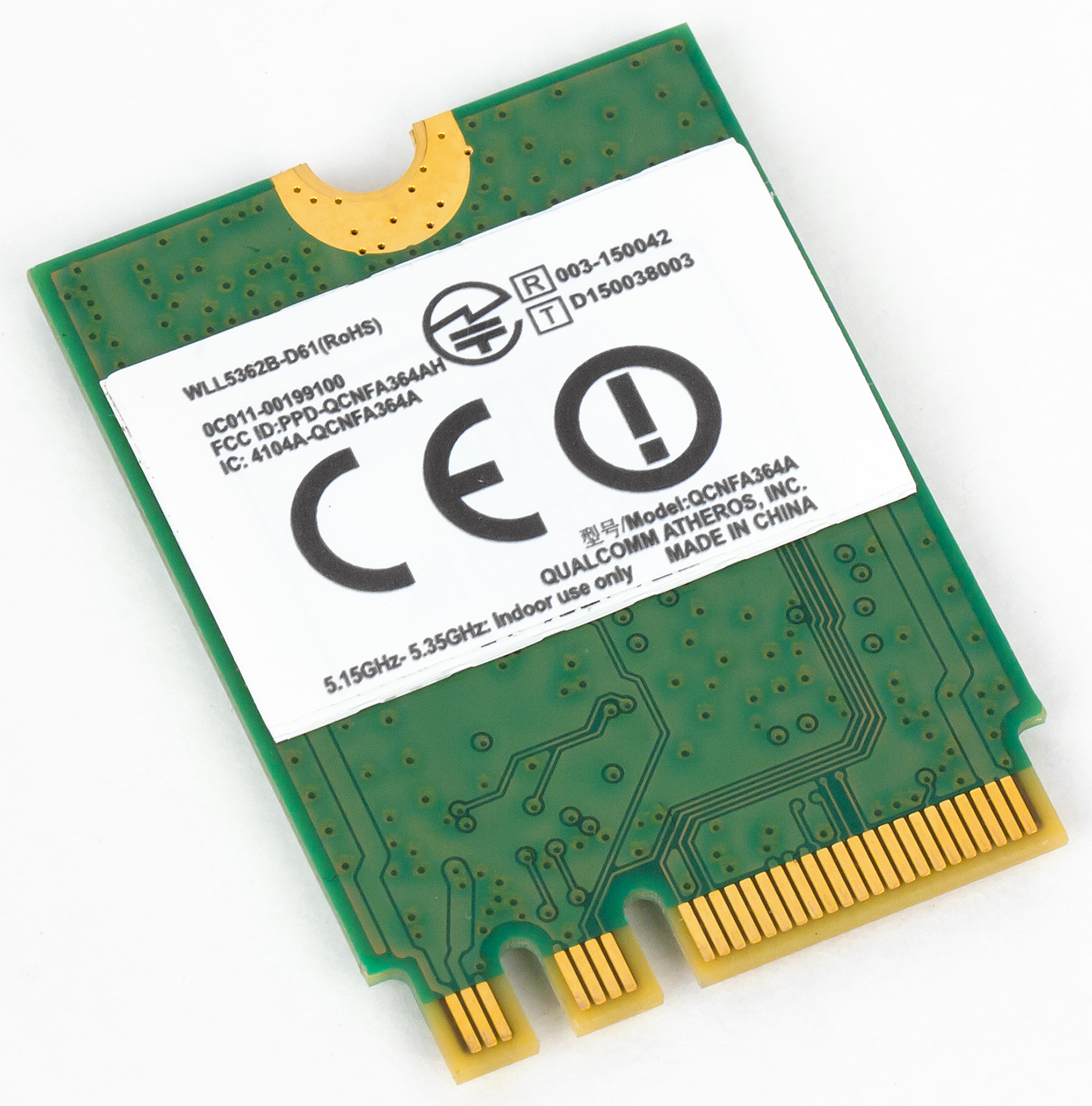

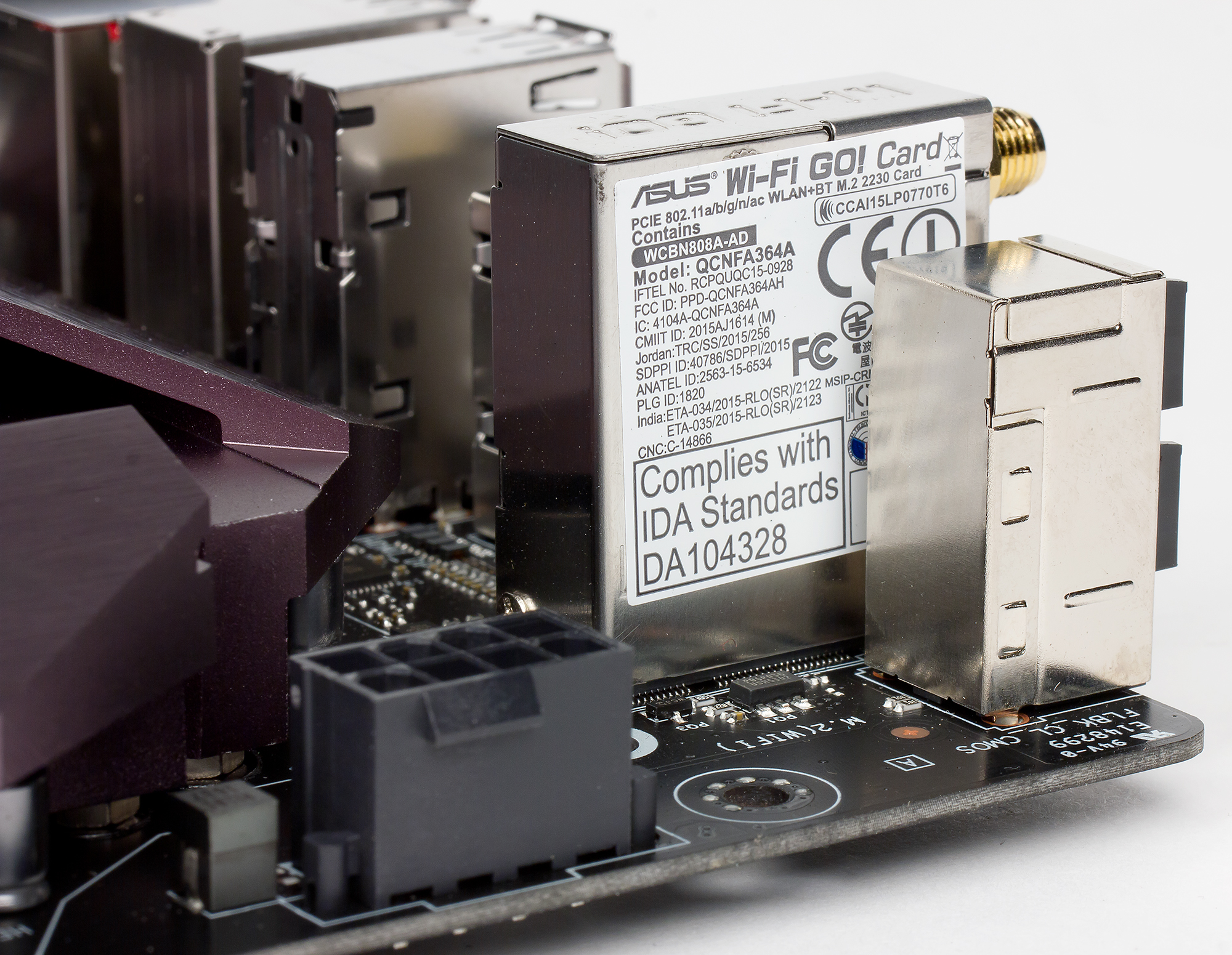

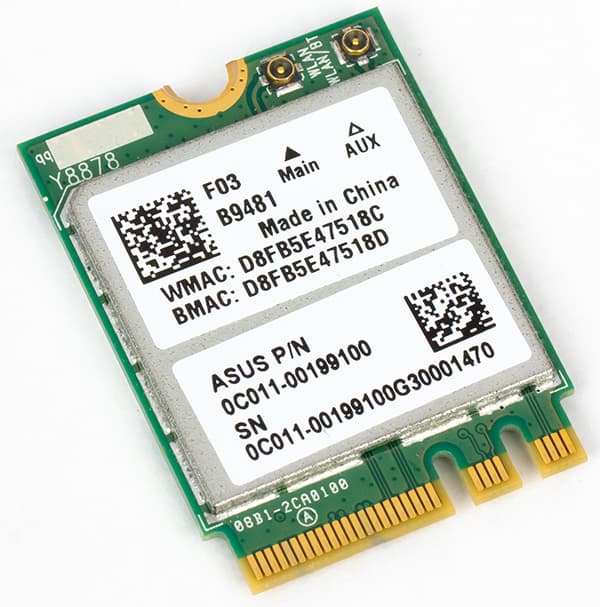

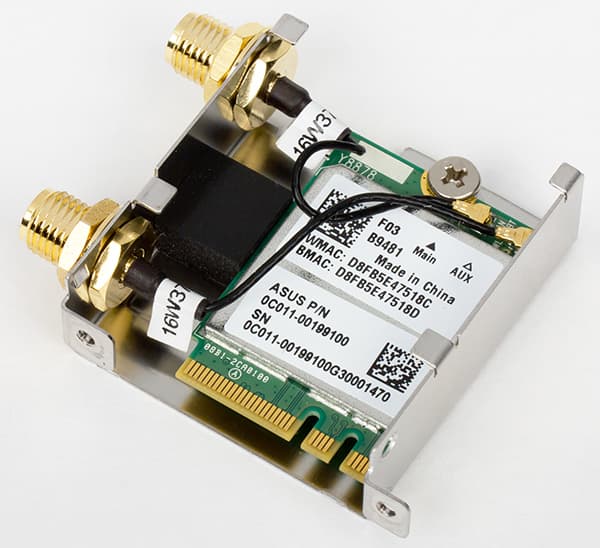

Кроме того, есть на плате и разъем (M.2 (E-Key)), в который установлен модуль Wi-Fi+Bluetooth. Wi-Fi-модуль соответствует спецификации 802.11a/b/g/n/ac.



Как это работает

Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта.

А теперь посмотрим, как все это реализовано в варианте платы Asus Maximus IX Code. В принципе, все очень просто.

Первый порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, который поддерживает PCIe 3.0 и SATA устройства. Если разъем M.2_1 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Но если задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется с двумя портами SATA 6 Гбит/с (SATA #5, #6). Если разъем M.2_2 используется в режиме PCIe 3.0 x4, то порты SATA #5, #6 будут недоступны (два чипсетных порта HSIO конфигурируются как порты PCIe 3.0). Если же используются порты SATA #5, #6 (два чипсетных порта HSIO конфигурируются как порты SATA), то разъем M.2_2 будет доступен только в режиме PCIe 3.0 x2. Режим работы разъема M.2_2 настраивается в UEFI BIOS.

Кроме того, один их слотов PCI Express 3.0 x1 разделяется со слотом PCI Express 3.0 x4 и на оба слота приходится лишь 4 чипсетных порта PCIe 3.0. Если слот PCI Express 3.0 x4 используется в режиме x4, то разделяемый с ним слот PCI Express 3.0 x1 будет недоступен. Если же задействуется слот PCI Express 3.0 x1, то слот PCI Express 3.0 x4 будет доступен только в режиме x2 (режим по умолчанию).

С учетом указанных разделений, общее количество реализованных чипсетных портов HSIO составляет ровно 30. Это шесть портов USB 3.0, четыре порта SATA 6 Гбит/с и восемнадцать портов PCIe 3.0. Еще два порта HSIO конфигурируются либо как порты SATA, либо как порты PCIe 3.0.

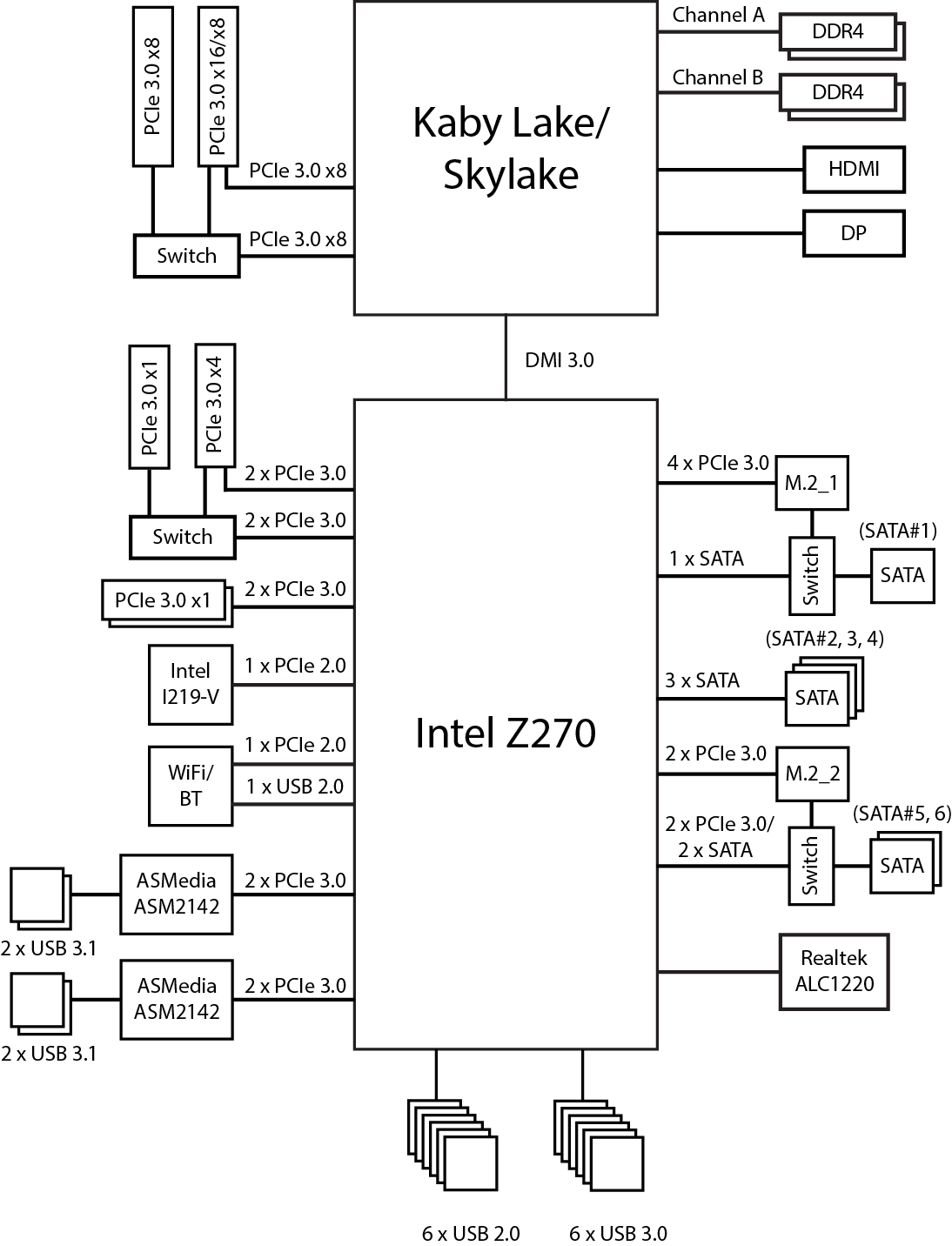

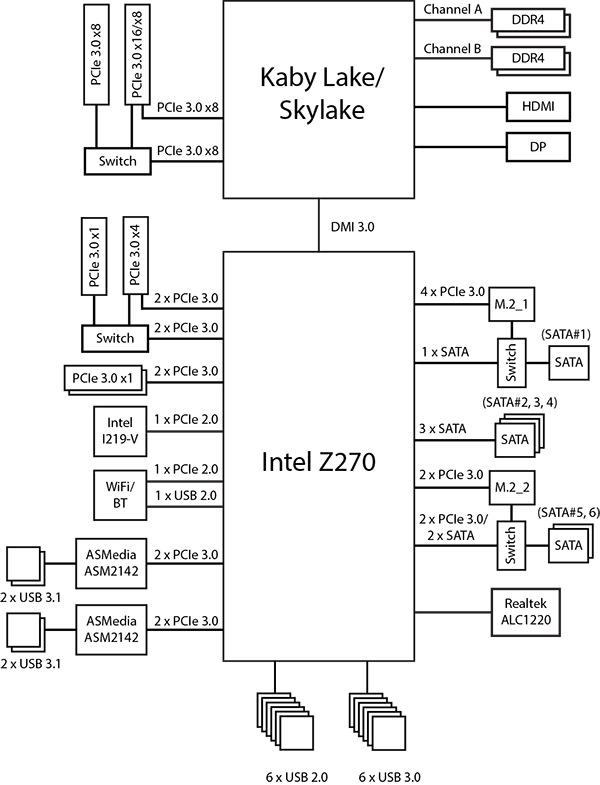

Блок-схема платы Asus Maximus IX Code показана на рисунке.

Дополнительные особенности

Итак, теперь самое время поговорить о тех различиях, которые есть между платами Asus Maximus IX Code, Hero и Formula.

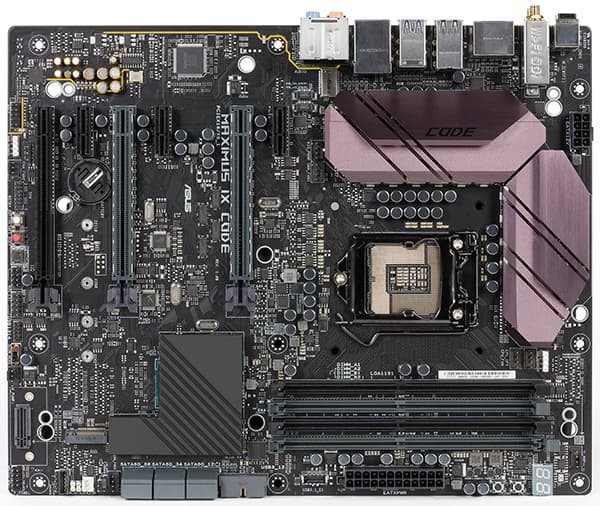

Если говорить о самой плате без внешних обвесов и комплектации, то во всех трех случаях (Code, Hero и Formula) она одинакова. Отличия лишь в обвесе и комплектации.

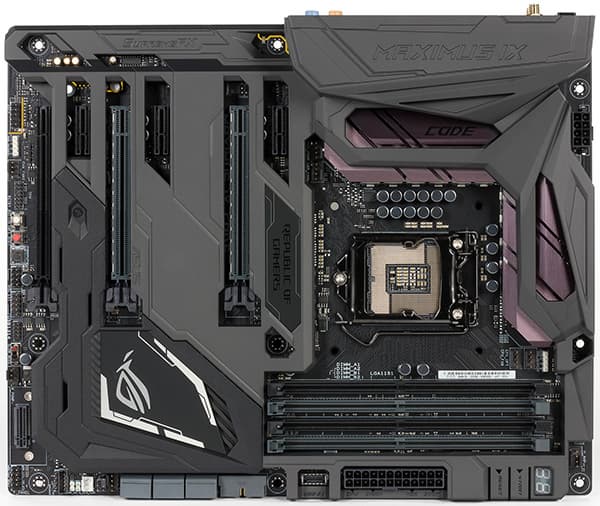

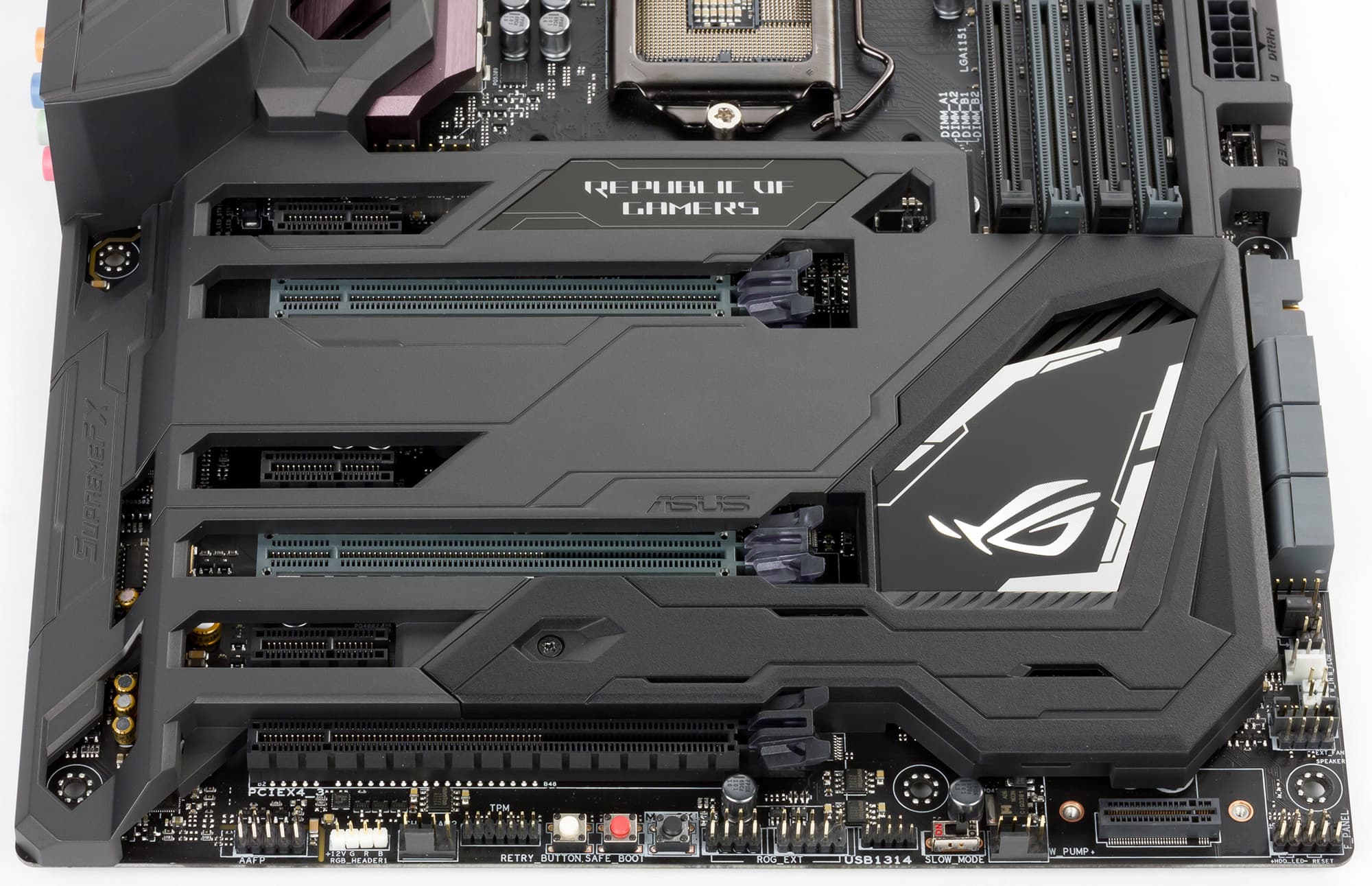

На платах Code и Formula имеется защитный пластиковый кожух сверху, выполняющий как декоративную функцию, так и функцию защиты от пыли. Причем кожух этот абсолютно одинаковый на платах Code и Formula. В него встроена RGB-подсветка, Светится часть кожуха над разъемами задней панели платы, а также полупрозрачная вставка с надписью Republic Of Gamers рядом с процессорным разъемом.

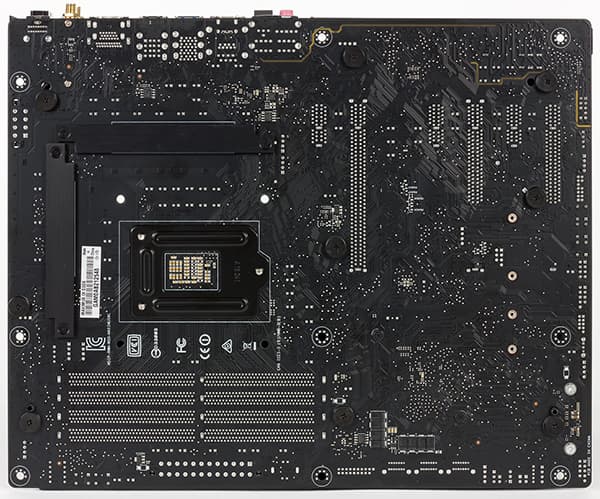

На плате Formula, кроме того, с обратной стороны крепится металлическая пластина. На плате Code такой пластины нет. Ну а плата Hero лишена как защитного пластикового кожуха, так и металлической пластины снизу.

Следующее различие между платами заключается в радиаторах регулятора напряжения питания процессора. Формально на плате Formula он самый-самый (с возможностью подключения СВО). На плате Code — чуть проще, и на плате Hero он самый простой. Но мы бы сказали так: на всех трех платах радиаторы отлично справляются со своими функциями.

И еще одно отличие между платами заключается в том, что в комплектацию плат Code и Formula входит Wi-Fi-модуль (он установлен в разъем M.2 на плате). На плате Hero такого модуля нет (есть лишь разъем для него).

Собственно, на этом отличия между платами заканчиваются. Естественно, дополнительные особенности у всех плат одинаковые. Вкратце перечислим эти особенности еще раз.

Итак, на платах есть кнопка включения питания, кнопка перезагрузки и индикатор POST-кодов. Кнопка сброса настроек BIOS выведена на заднюю панель.

Есть и такие кнопки, как MemOK! , Safe_Boot и Retry_Button.

Далее, для любителей разгона предназначен Slow_Mode, который дополнен перемычкой LN2.

Есть и двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит).

Есть специальный разъема ROG Extension , который предназначен для подключения различных ROG-аксессуаров (приобретаются отдельно). Имеется и специальный разъем Fan Extension, предназначенный для подключения специальной платы (в комплект не входит), к которой можно подключить несколько дополнительных вентиляторов и термодатчиков.

Есть два разъема Aura RGB Strip, предназначенных для подключения светодиодной ленты. Сама светодиодная лента, конечно же, в комплект не входит, но имеется кабель-переходник длиной 80 см для подключения самой ленты.

Система питания

Система питания на платах Asus Maximus IX Code, Formula и Hero, естественно, одинаковая. Имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

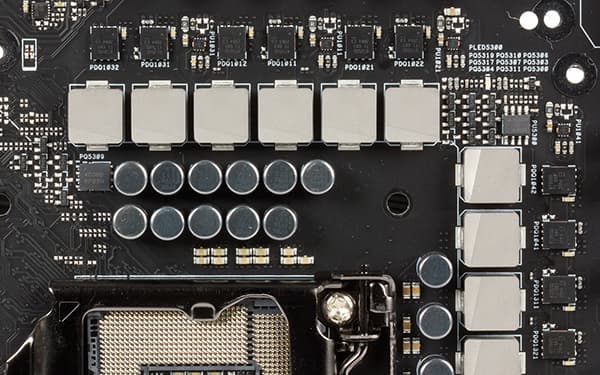

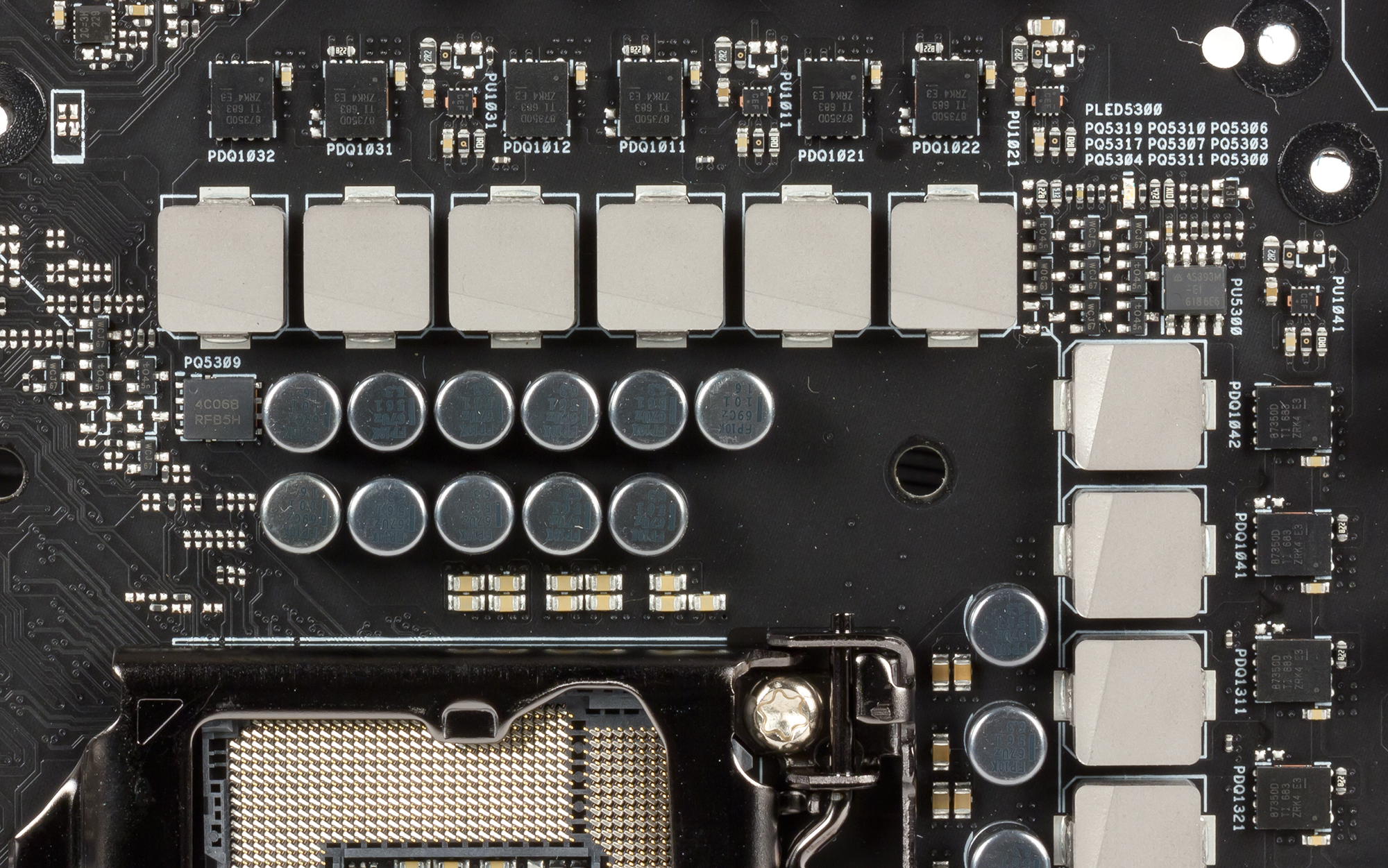

Регулятор напряжения питания процессора 10-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием NexFET-чипов TI CSD87350. Два канала питания отводится для графического ядра процессора.

Система охлаждения

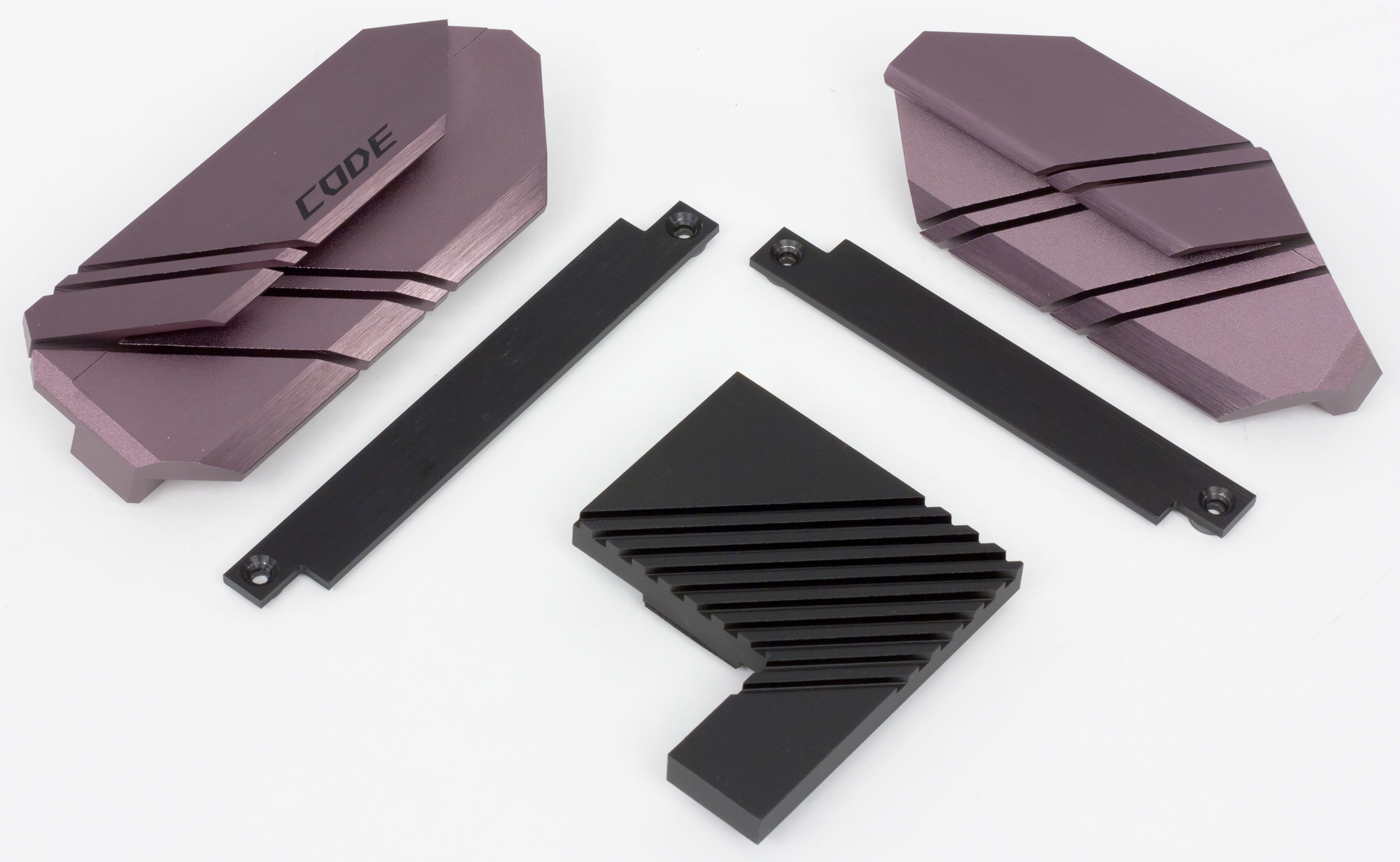

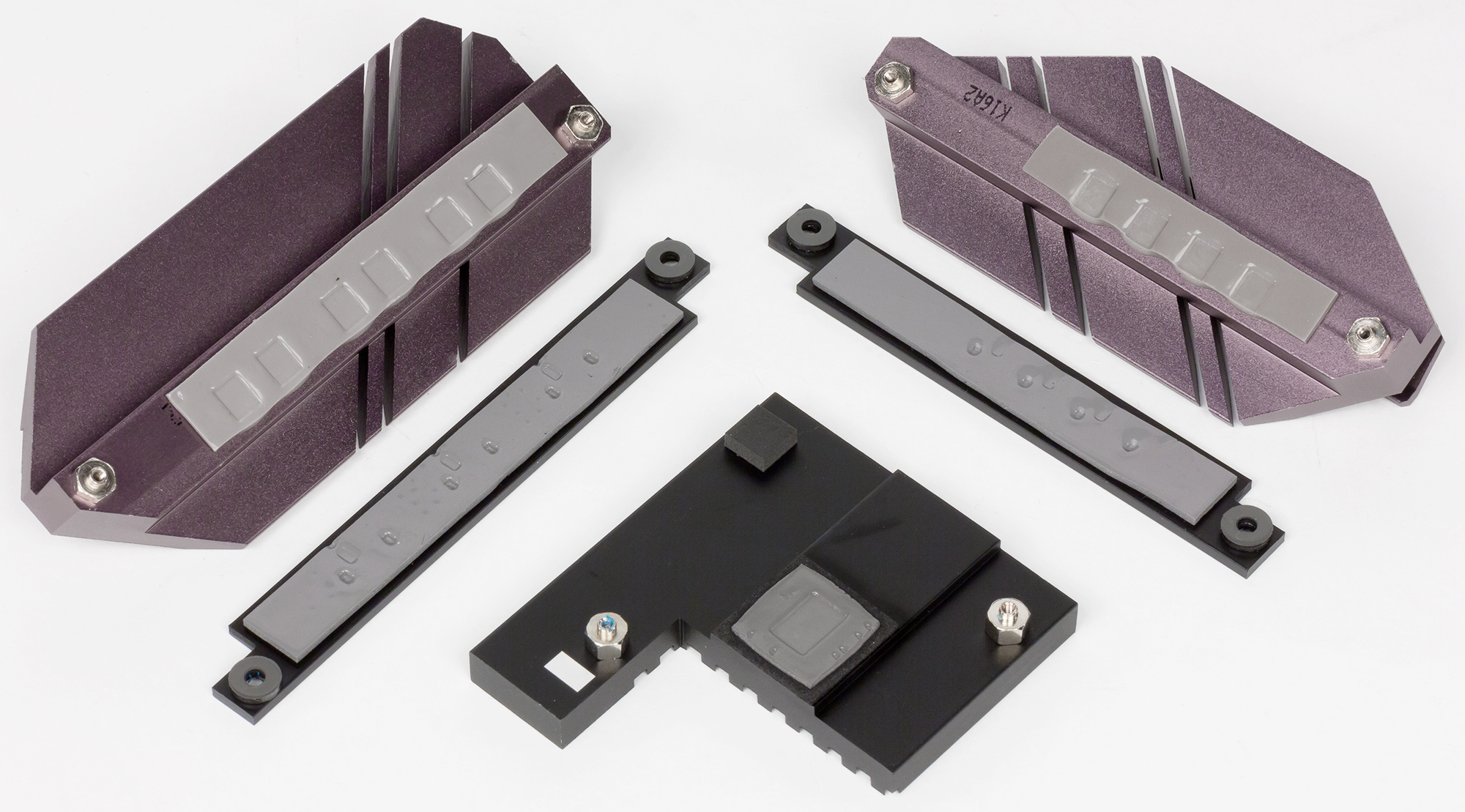

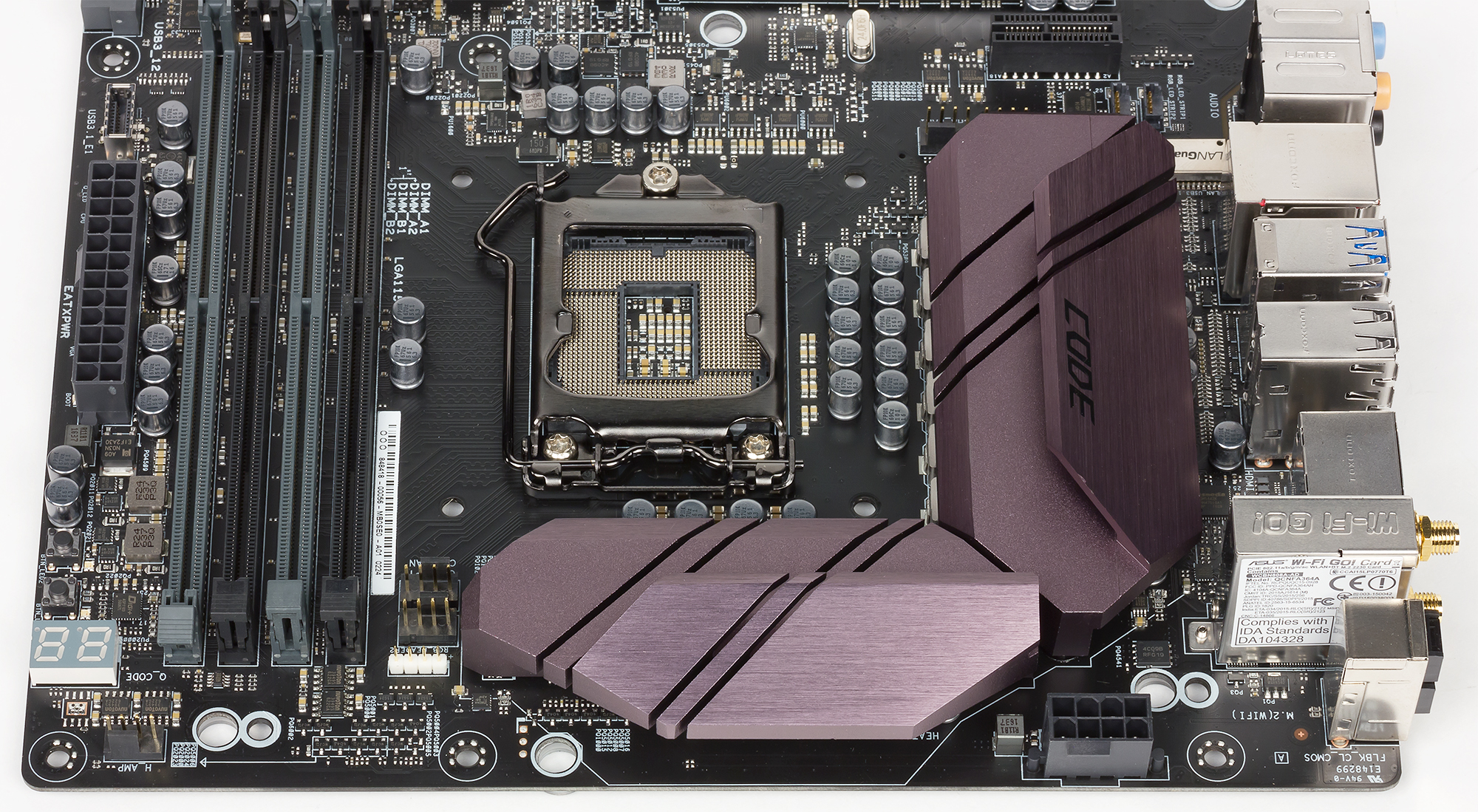

Система охлаждения платы Asus Maximus IX Code состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. С обратной стороны платы эти радиаторы дополнены теплосъемными металлическими пластинами.

Еще один радиатор предназначен для охлаждения чипсета.


Помимо этого, для создания эффективной системы теплоотвода на платах Asus Maximus IX Formula, Code и Hero предусмотрено восемь четырехконтактных разъема для подключения вентиляторов. Два разъема предназначено для вентиляторов кулера процессора. Еще три разъема предназначены для дополнительных корпусных вентиляторов. Есть и специальный разъем High Amp, который поддерживает вентиляторы с током до 3 А (36 Вт).

Еще два разъема (W_Pump+ и Aio_Pump) предназначены для подключения системы водяного охлаждения. Разъем W_Pump+ предназначен для подключения мощных систем водяного охлаждения и поддерживает ток до 3A. Разъем Aio_Pump ориентирован на стандартные необслуживаемые системы водяного охлаждения и поддерживает ток до 1A.

Для жидкостной системы охлаждения есть еще три разъема. Это два двухконтактных разъема W_In и W_Out и трехконтактный разъем W_Flow. Разъемы W_In и W_Out предназначены для подключения термодатчиков (если они, конечно, имеются) водяного контура, а к разъему W_Flow подключается тахометр, встроенный в водяной контур, что позволяет контролировать скорость течения жидкости.

Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS. Кроме того, возможно подключение карты Asus Fan Extension (для этого предусмотрен специальный разъем) для подключения дополнительных вентиляторов и термодатчиков, а в UEFI BIOS платы предусмотрена возможность настройки скоростного режима этих дополнительных вентиляторов. Сама плата Asus Fan Extension в комплект не входит.

Аудиоподсистема

Аудиоподсистема плат Asus Maximus IX Code, Formula и Hero, как и всех новых платах Asus, основана на новом HDA-аудиокодеке Realtek ALC1220. Маркетинговое название этой аудиоподсистемы, как и ранее, SupremeFX.

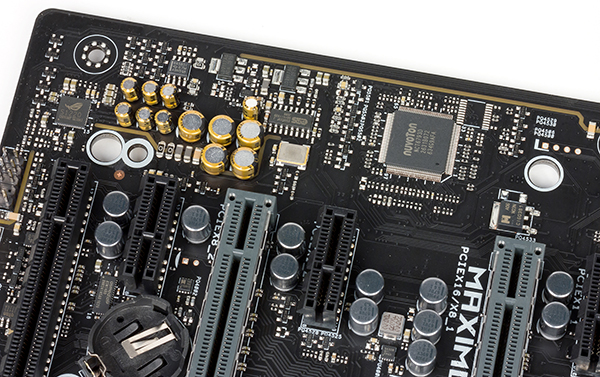

Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Помимо аудиокодека аудиоподсистема платы включает в себя и конденсаторы Nichicon, и ЦАП Sabre ESS ES9023, и другие высококачественные элементы обвязки.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Учитывая, что аудиотракт на плате Asus Maximus IX Code точно такой же, как на платах Formula и Hero, нет никакого смысла его тестировать еще раз. Мы тестировали аудиотракт на платах Formula и Hero и получили одинаковый (в рамках погрешности) результат. А потому можно достоверно утверждать, что и на плате Asus Maximus IX Code аудиотракт по результатам тестирования получит оценку «Отлично».

UEFI BIOS

Понятно, что UEFI BIOS всех трех плат (Asus Maximus IX Code, Formula и Hero) одинаковый. Это, конечно, не означает, что можно взять UEFI BIOS от одной платы и прошить его на другую плату. Но в плане интерфейса и возможностей по настройке здесь все одинаково.

Выводы

Итак, еще раз обратим внимание на тот факт, что платы Asus Maximus IX Code, Formula и Hero по сути одинаковые. Разница между ними лишь в комплектации, наличии защитного кожуха и металлической пластины снизу, а также радиаторах. Причем плата Asus Maximus IX Hero представляет собой самый простой вариант, плата Code — промежуточное решение, а плата Formula — это уже топовый вариант. Соответствуют этому и цены: Asus Maximus IX Hero стоит в рознице порядка 19 тысяч рублей, Code обойдется уже в 21 тысячу, а топовая плата Formula стоит 25 тысяч.

Таким образом, если вам не нужна металлическая пластина снизу (не очень понятно, для чего она предназначена в принципе, тем более что ее все равно не видно), то можно сэкономить 4 тысячи рублей и купить не Asus Maximus IX Formula, а точно такую же, но без металлической пластины, плату Asus Maximus IX Code.

Плата предоставлена на тестирование производителем
