Материнская плата Asus Maximus IX Formula


Мы уже рассмотрели несколько плат Asus серии Maximus на новом чипсете Intel Z270. В этой статье мы подробно рассмотрим еще одну плату данной серии: модель Asus Maximus IX Formula. Эта плата, как и все модели серии Maximus IX, относится к игровому семейству Asus ROG, основана на новом чипсете чипсете Intel Z270 и совместима с процессорами Intel Core 6-го (Skylake) и 7-го (Kaby Lake) поколений.

Комплектация и упаковка

Плата Asus Maximus IX Formula поставляется в небольшой по размерам коробке, оформленной в традиционных для серии Asus ROG цветах.

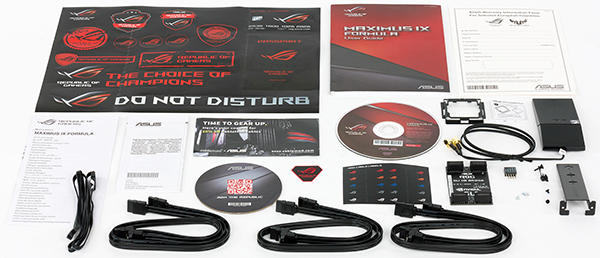

Комплект поставки тоже вполне стандартный для данной серии. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, кабель RGB Header (80 см), специальная монтажная рамка для облегчения установки процессора в разъем.

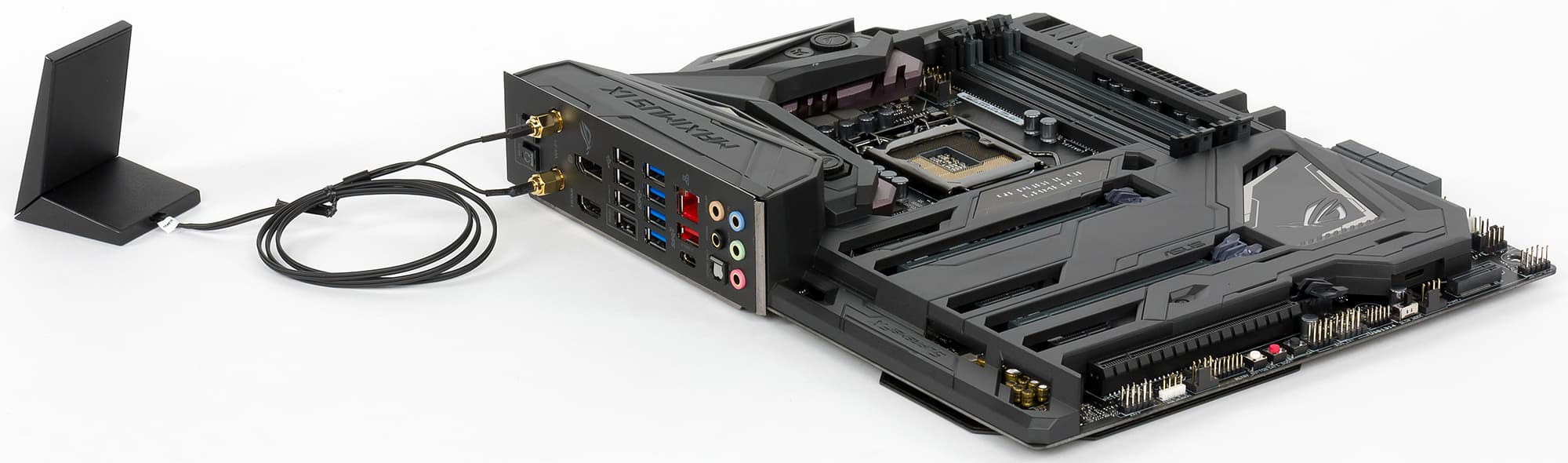

Кроме того, есть антенна для встроенного Wi-Fi-модуля, а также специальная монтажная рамка для вертикальной установки модуля M.2.

Главное, что не забыли положить подставку под пивную кружку. Есть стикеры для кабелей и большое количество стикеров с различными надписями.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus IX Formula приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 7-го/6-го поколений
Процессорный разъем
LGA1151
Чипсет
Intel Z270
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
SupremeFX S1220A
Сетевой контроллер
Intel I219-V
Asus Wi-Fi Go (802.11a/b/g/n/ac+Bluetooth 4.1)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
3 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
4 × USB 3.1
6 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × DisplayPort
2 × USB 3.1 (Type-A, Type-C)
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
2 антенны Wi-Fi
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
1 × M.2 Wi-Fi
8 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения фронтальных портов USB 3.1
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
2 разъема Aura RGB Strip
1 разъем для термодатчика
1 разъем Extension Fan
1 разъем ROG Extension
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-1716489777
Розничные предложения L-1716489777-10

Форм-фактор

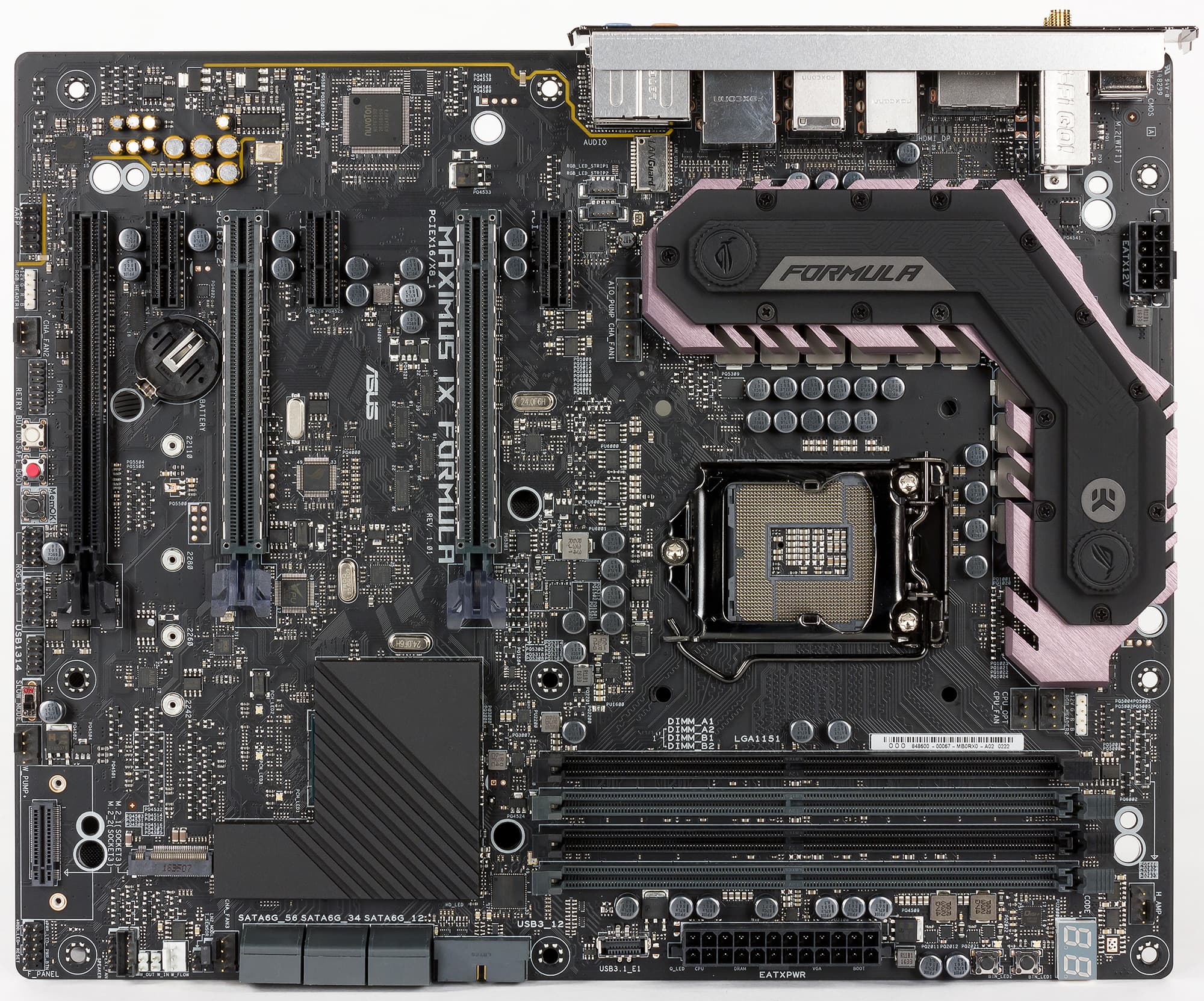

Плата Asus Maximus IX Formula выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.

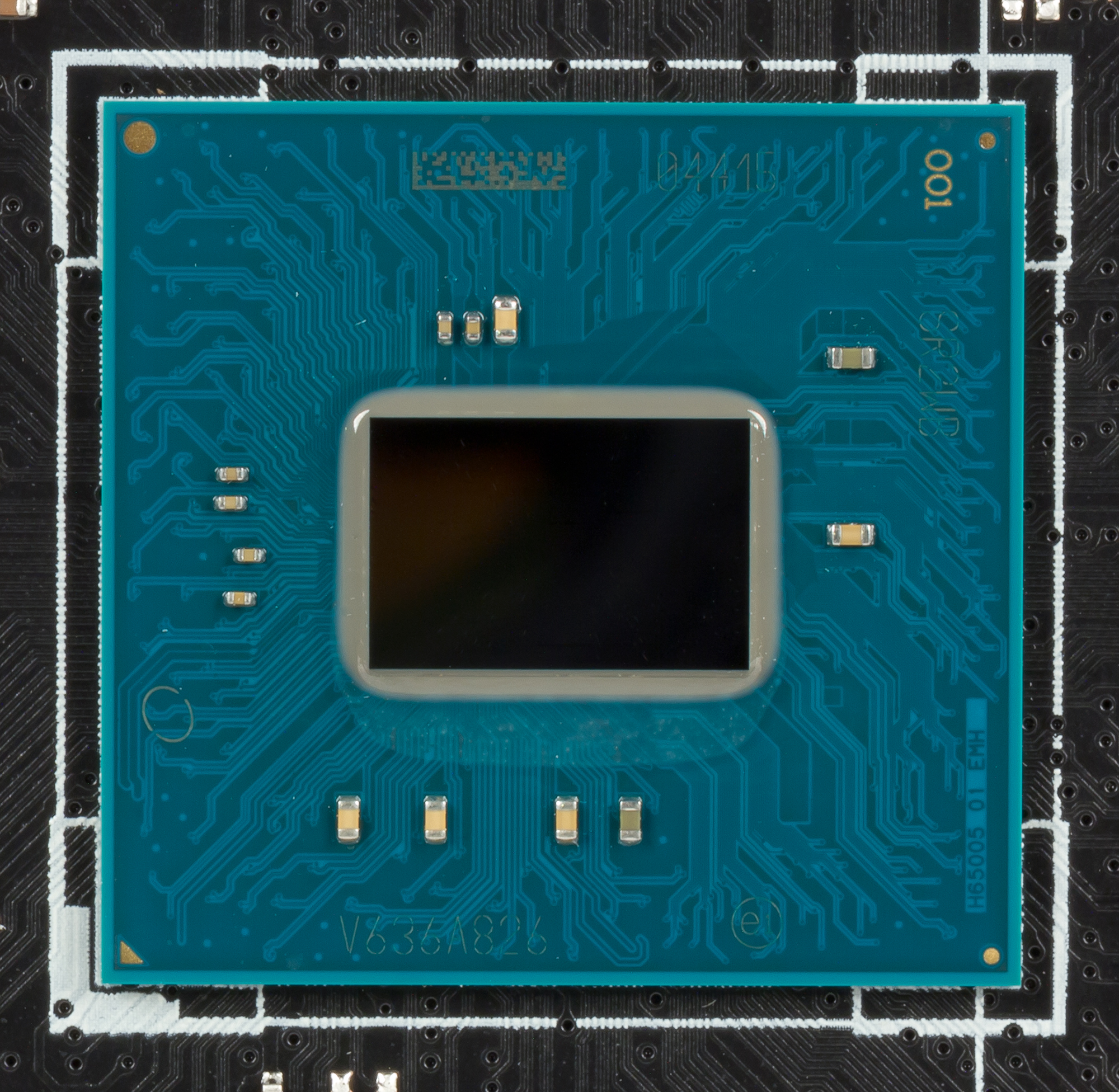

Чипсет и процессорный разъем

Плата Asus Maximus IX Formula основана на новом чипсете Intel Z270 и поддерживает процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.


Память

Для установки модулей памяти на плате Asus Maximus IX Formula предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

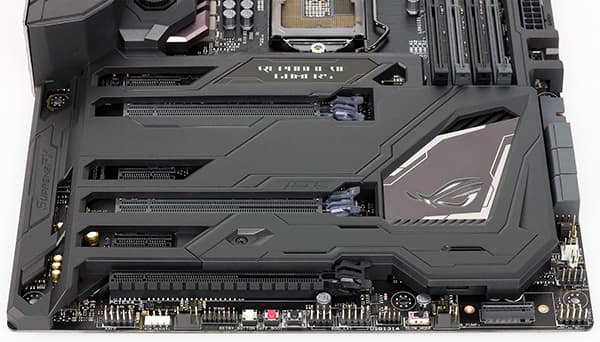

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Maximus IX Formula имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и три разъема M.2.

Причем два разъема M.2 предназначены для установки SSD-накопителей. Один из разъемов (M.2_1) позволяет устанавливать накопители типоразмера 2242/2260/2280/22110 и поддерживает устройства PCIe 3.0 x4 и SATA. Этот разъем горизонтального типа. Другой разъем (M.2_2) позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает только устройства PCIe 3.0 x4. Этот разъем вертикального типа. В третий разъем M.2 (E-Key) установлен модуль Wi-Fi+Bluetooth.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z270. То есть это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 (все слоты с открытыми концами) реализованы через чипсет Intel Z270.

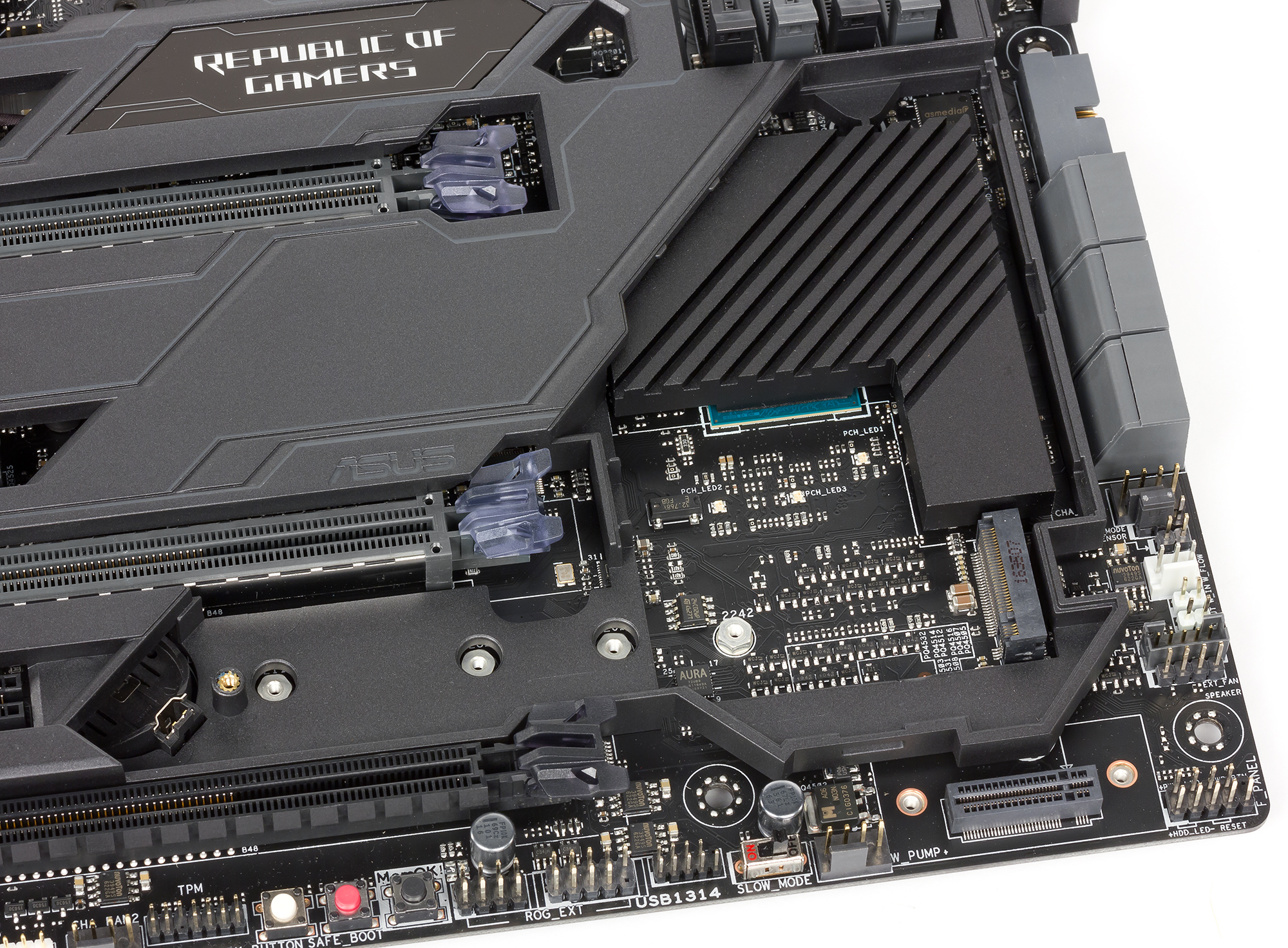

Разъемы M.2 также реализованы через чипсет. Как уже отмечалось, разъем M.2_1 поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.

Вертикальный разъем M.2_2 поддерживает только устройства PCIe 3.0 x4, для его реализации используются четыре чипсетных порта PCIe 3.0.

Разъем M.2 с ключом E-key также вертикального типа предназначен специально для модуля Wi-Fi/Bluetooth, входящего в комплект. Для реализации этого разъема используется один чипсетный порт PCIe и один порт USB 2.0.

Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц) и HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц).

SATA-порты

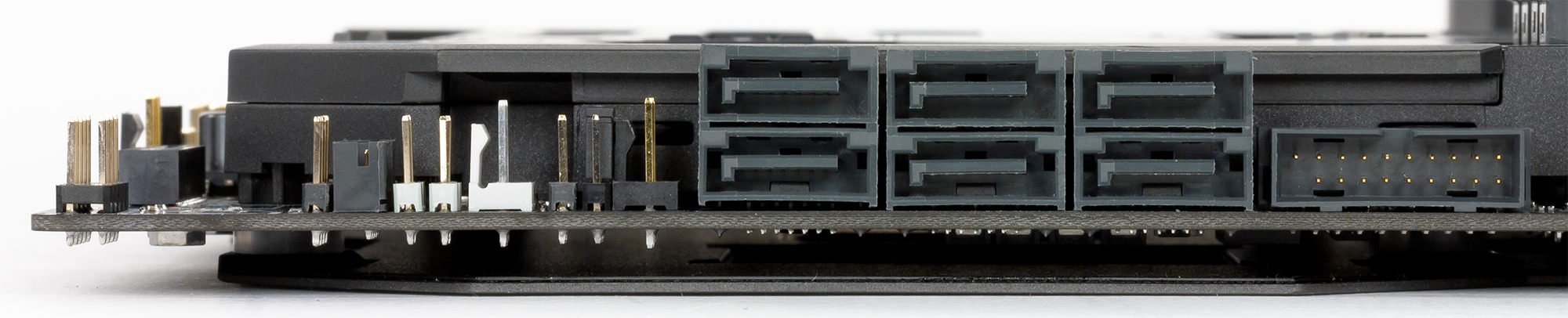

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и четыре порта USB 3.1.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z270. Четыре порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и двух портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и один разъем USB 2.0.

Для портов USB 3.1 на плате используется два двухпортовых контроллера ASMedia ASM2142, каждый из которых подключен к чипсету по двум линиями PCIe 3.0.

Два порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Для подключения еще двух портов USB 3.1 на плате предусмотрен соответствующий разъем вертикального типа. Однако, плашки на заднюю панель корпуса с портами USB 3.1 под этот разъем найти в продаже не так-то просто, да и с подключаемыми фронтальными портами USB 3.1 корпусов пока еще немного.

Сетевой интерфейс

Для подключения к сети на плате Asus Maximus IX Formula имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

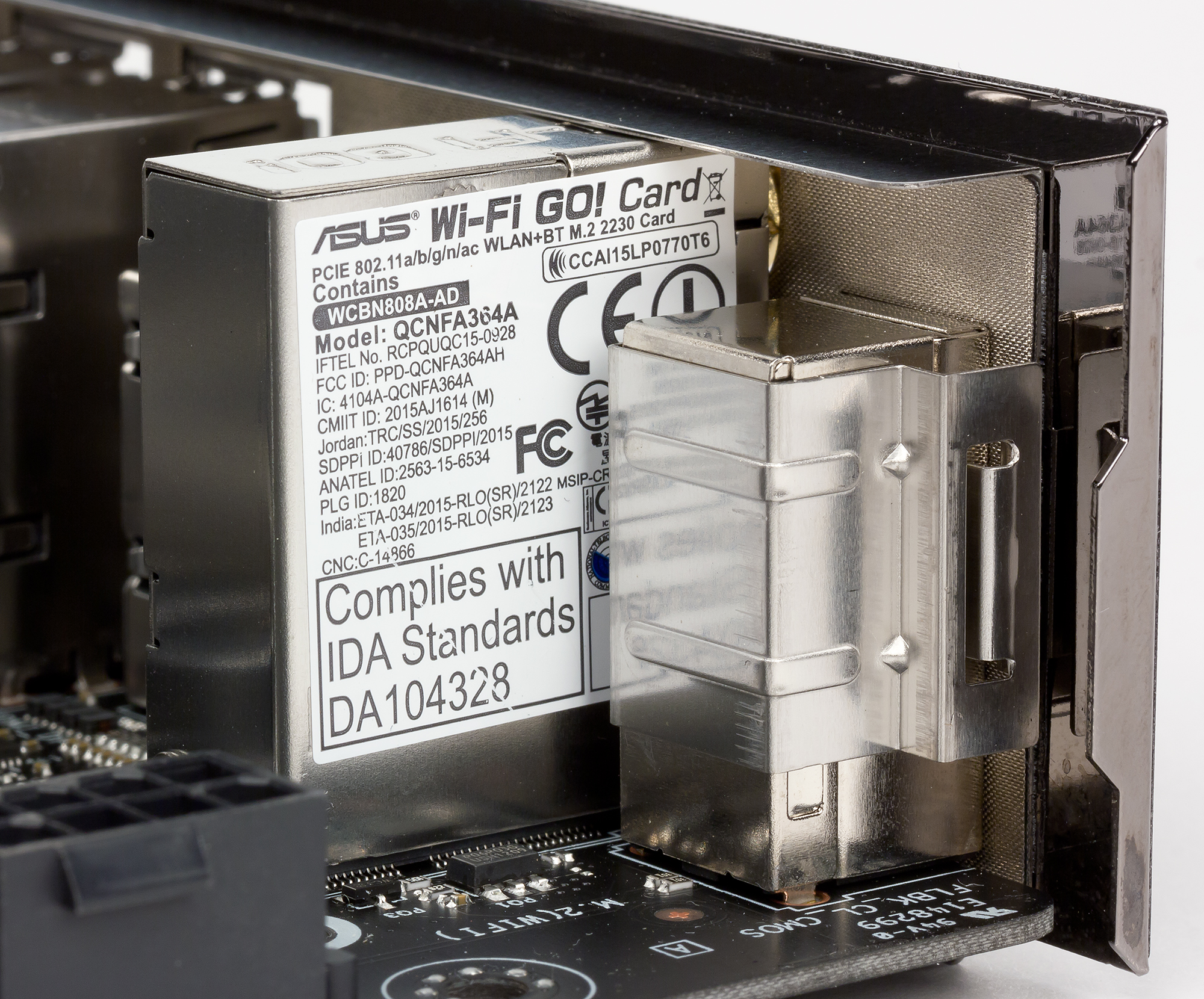

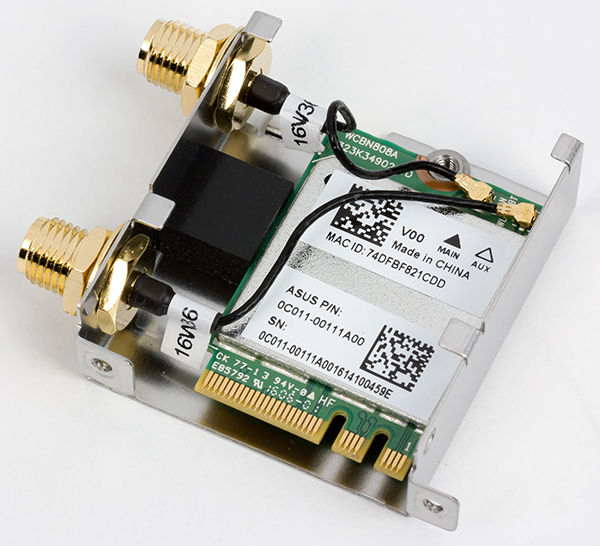

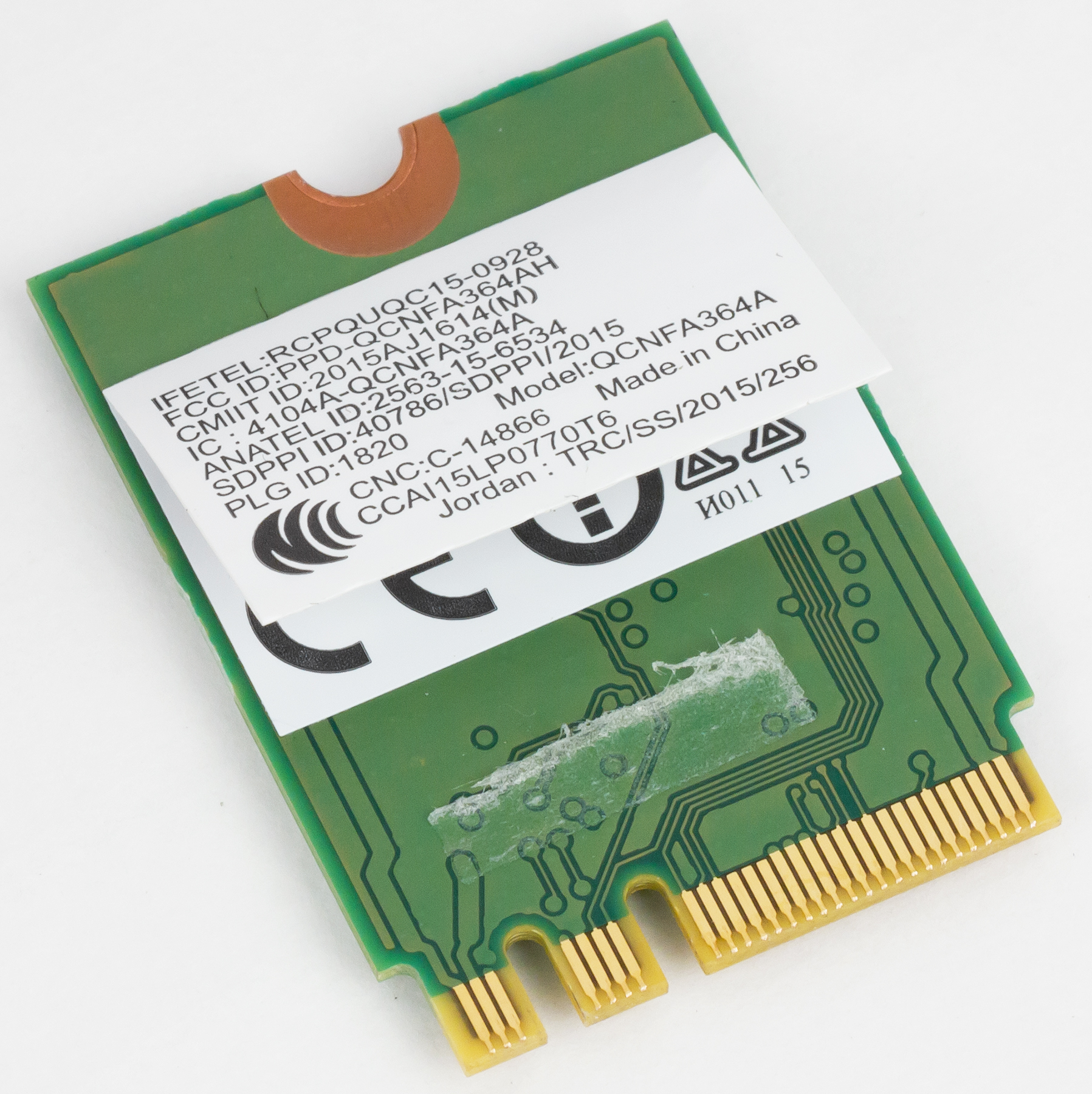

Кроме того, есть на плате и разъем (M.2 (E-Key)), в который установлен модуль Wi-Fi+Bluetooth. Wi-Fi-модуль соответствует спецификации 802.11a/b/g/n/ac.


Как это работает

Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта.

А теперь посмотрим, как все это реализовано в варианте платы Asus Maximus IX Formula. В принципе, все очень просто.

Первый порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, который поддерживает PCIe 3.0 и SATA устройства. Если разъем M.2_1 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Но если задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется с двумя портами SATA 6 Гбит/с (SATA #5, #6). Если разъем M.2_2 используется в режиме PCIe 3.0 x4, то порты SATA #5, #6 будут недоступны (два чипсетных порта HSIO конфигурируются как порты PCIe 3.0). Если же используются порты SATA #5, #6 (два чипсетных порта HSIO конфигурируются как порты SATA), то разъем M.2_2 будет доступен только в режиме PCIe 3.0 x2. Режим работы разъема M.2_2 настраивается в UEFI BIOS.

Кроме того, один их слотов PCI Express 3.0 x1 разделяется со слотом PCI Express 3.0 x4 и на оба слота приходится лишь 4 чипсетных порта PCIe 3.0. Если слот PCI Express 3.0 x4 используется в режиме x4, то разделяемый с ним слот PCI Express 3.0 x1 будет недоступен. Если же задействуется слот PCI Express 3.0 x1, то слот PCI Express 3.0 x4 будет доступен только в режиме x2 (режим по умолчанию).

С учетом указанных разделений, общее количество реализованных чипсетных портов HSIO составляет ровно 30. Это шесть портов USB 3.0, четыре порта SATA 6 Гбит/с и восемнадцать портов PCIe 3.0. Еще два порта HSIO конфигурируются либо как порты SATA, либо как порты PCIe 3.0.

Блок-схема платы Asus Maximus IX Formula показана на рисунке.

Дополнительные особенности

На плате Asus Maximus IX Formula, как и на большинстве плат игровой серии Asus ROG, множество различных дополнительных особенностей.

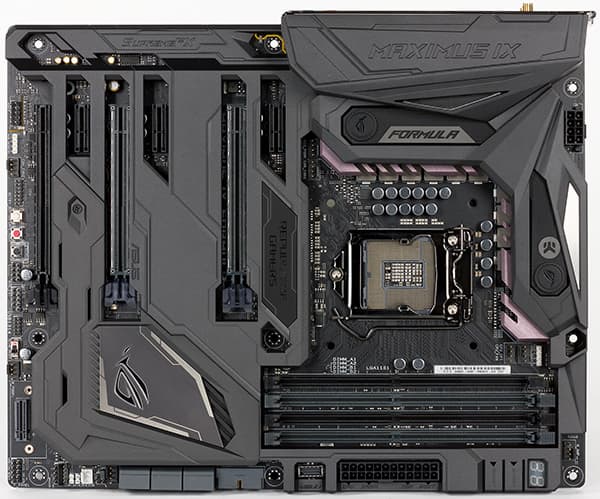

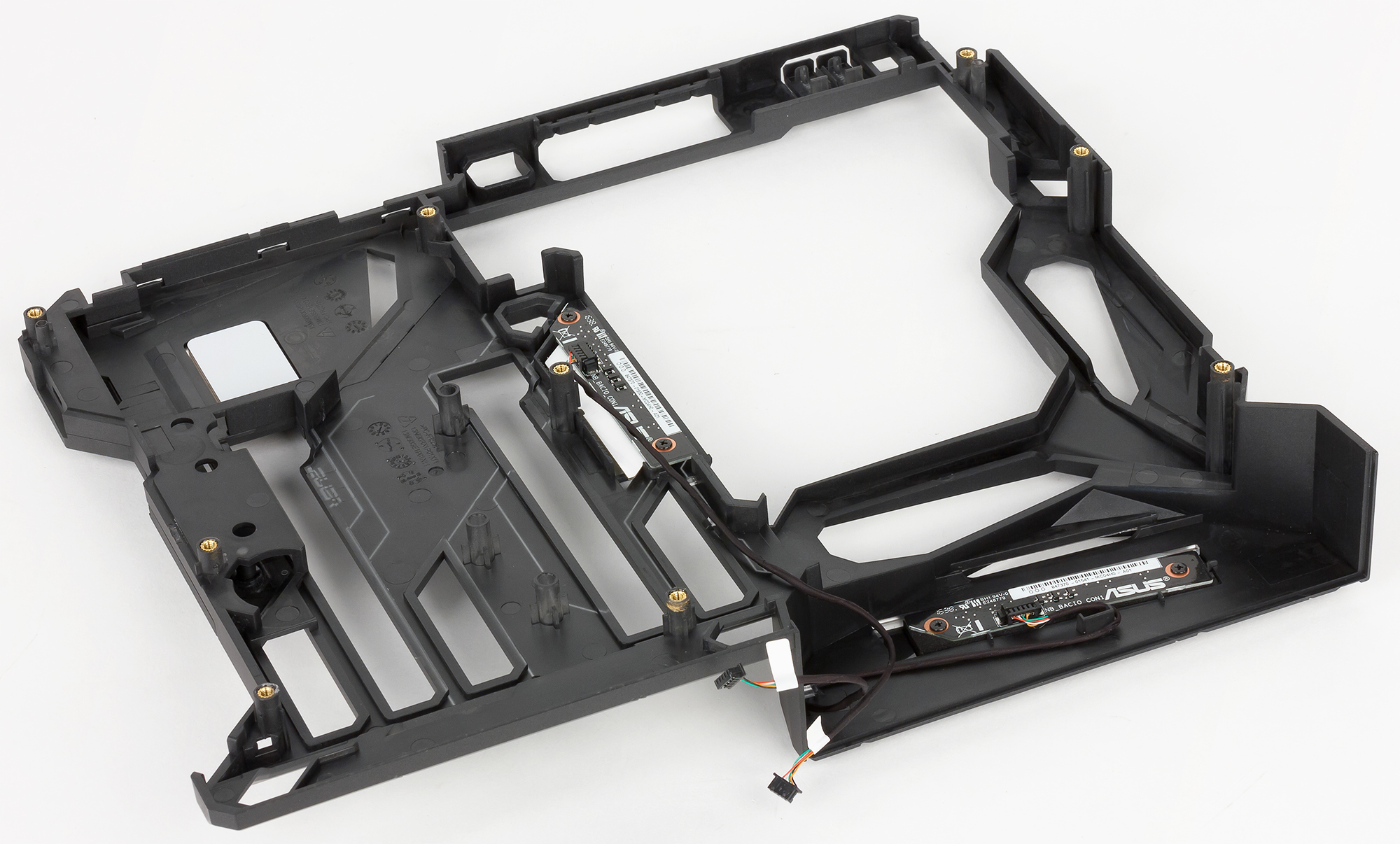

Начнем с того, что плата имеет защитный пластиковый кожух сверху, выполняющий как декоративную функцию, так и функцию защиты от пыли.

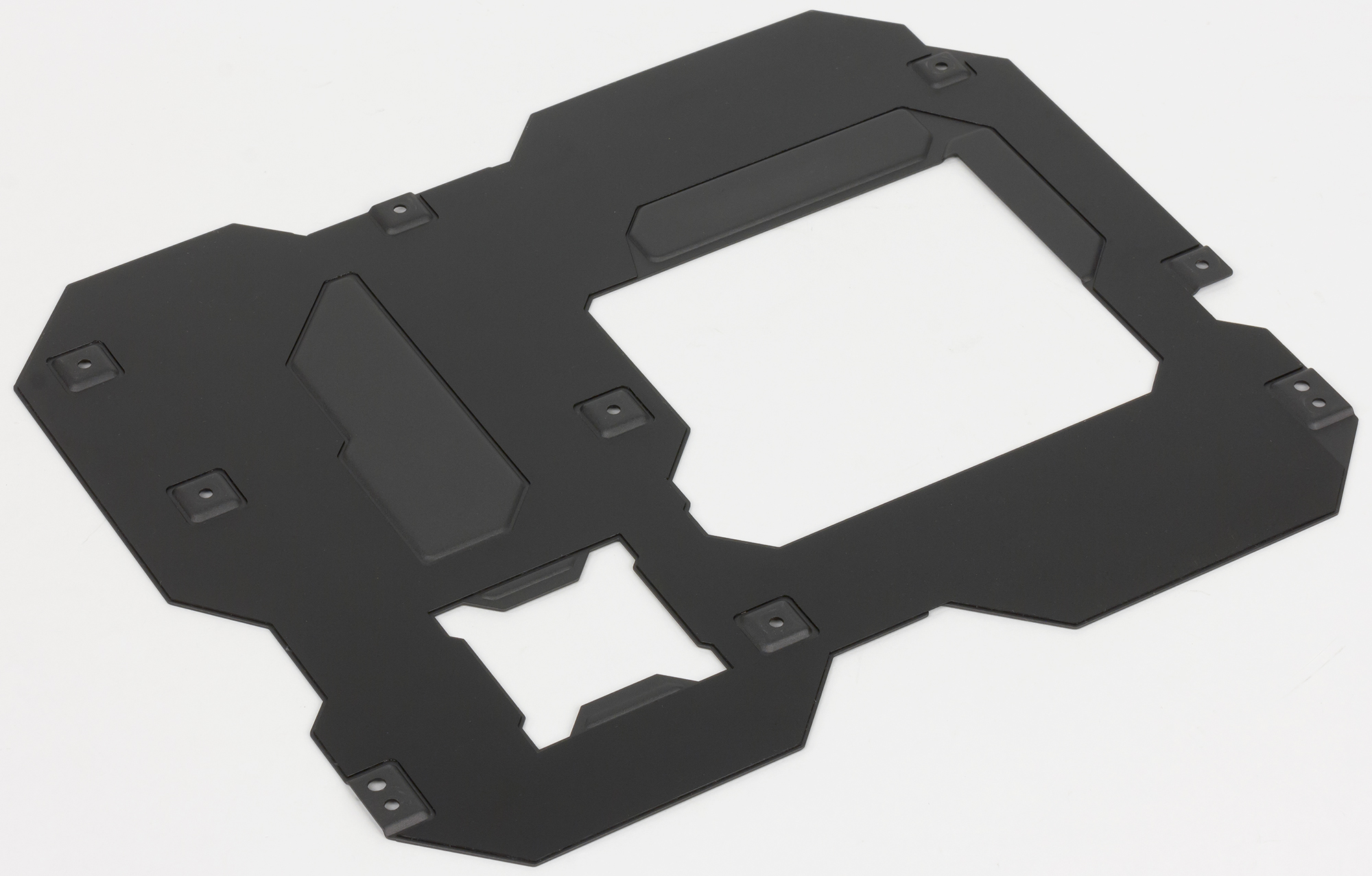

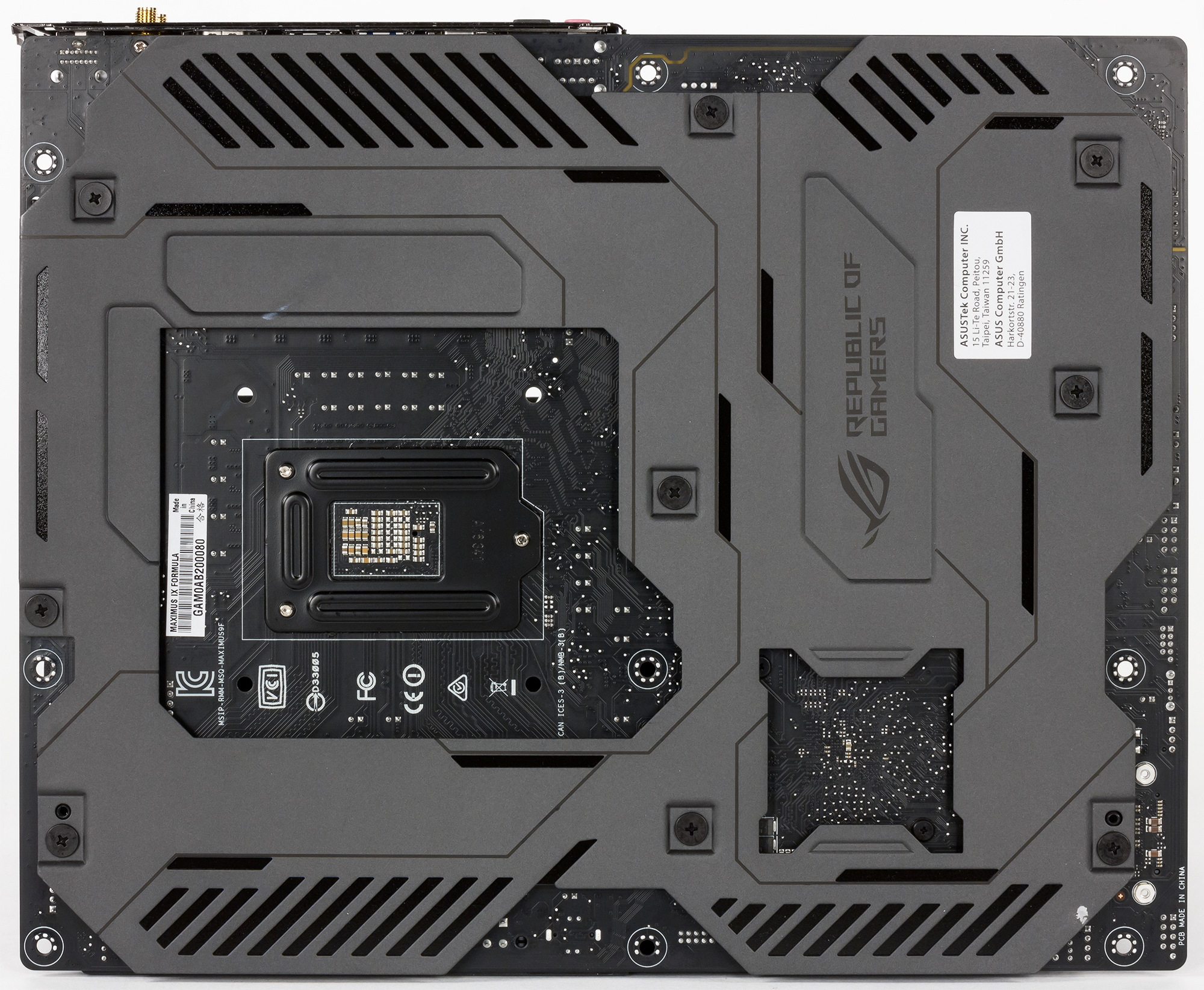

С обратной стороны платы крепится металлическая пластина, которая, по большому счету, просто моддинговый элемент.

А теперь — о самом главном. Именно наличие пластикового кожуха сверху и металлической пластины снизу — главное, что отличает плату Asus Maximus IX Formula от платы Asus Maximus IX Hero. Собственно, сами платы абсолютно одинаковые по разводке. Отличие лишь в мелких деталях и комплектации. К примеру, у платы Asus Maximus IX Formula модуль Wi-Fi входит в комплект, а у платы Asus Maximus IX Hero его нет (но есть разъем M.2 под него). Кроме того, на плате Asus Maximus IX Hero порты USB 3.1 реализованы через два контроллера ASMedia ASM1142, а на плате Asus Maximus IX Formula — через новые контроллеры ASMedia ASM2142 (это абсолютно не принципиально и, скорее всего, в платах Asus Maximus IX Hero тоже будут использоваться новые контроллеры). Есть и еще одно различие. На плате Asus Maximus IX Formula используются другие радиаторы охлаждения (они допускают возможность подключения водяной системы охлаждения).

Но по большому счету — взяли плату Asus Maximus IX Hero, добавили элементов, присущих серии TUF (защитный кожух), чуть расширили комплектацию и получили плату Asus Maximus IX Formula. Дальнейшее изложение будет конспективным, поскольку о плате Asus Maximus IX Hero мы уже писали.

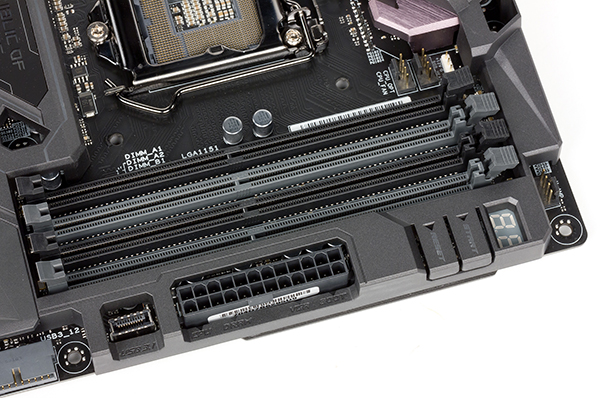

Итак, на плате есть кнопка включения питания, кнопка перезагрузки и индикатор POST-кодов. Кнопка сброса настроек BIOS выведена на заднюю панель платы.

Есть и такие кнопки, как MemOK! (традиционная кнопка для плат Asus), а также кнопки Safe_Boot и Retry_Button.

Далее, для любителей разгона предназначен также и переключатель Slow_Mode, который дополнен перемычкой LN2.

Кроме того, есть и двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит).

Естественно, есть специальный разъем ROG Extension (визитная карточка плат серии ROG), который предназначен для подключения различных ROG-аксессуаров (приобретаются отдельно).

Имеется и специальный разъем Fan Extension, предназначенный для подключения специальной платы (в комплект не входит), к которой можно подключить несколько дополнительных вентиляторов и термодатчиков.

Есть на плате два разъема Aura RGB Strip, предназначенных для подключения светодиодной ленты. Сама светодиодная лента, конечно же, в комплект не входит, но имеется кабель-переходник длиной 80 см для подключения самой ленты.

Кстати, сам пластиковый кожух тоже имеет подсветку. Светится часть кожуха над разъемами задней панели платы, а также надписи на кнопках включения питания перезагрузки. Кроме того, подсвечивается радиатор чипсета и полупрозрачные пластиковые защелки двух слотов PCI Express x16. С использованием специальной утилиты Asus AURA можно настраивать данную подсветку.

Конечно же, два слота с форм-фактором PCI Express x16 имеют металлический кожух.

Система питания

Как и большинство плат, модель Asus Maximus IX Formula имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

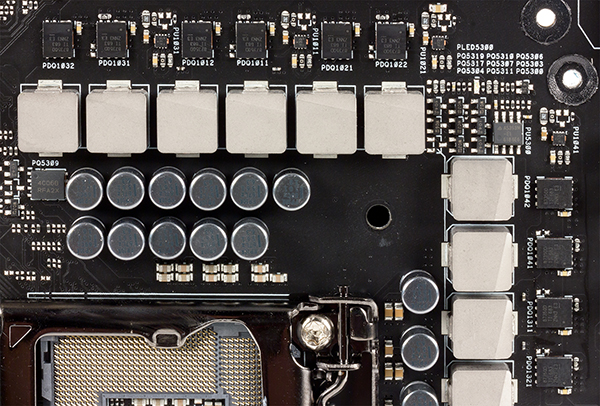

Регулятор напряжения питания процессора 10-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием NexFET-чипов TI CSD87350. Два канала питания отводится для графического ядра процессора.

Система охлаждения

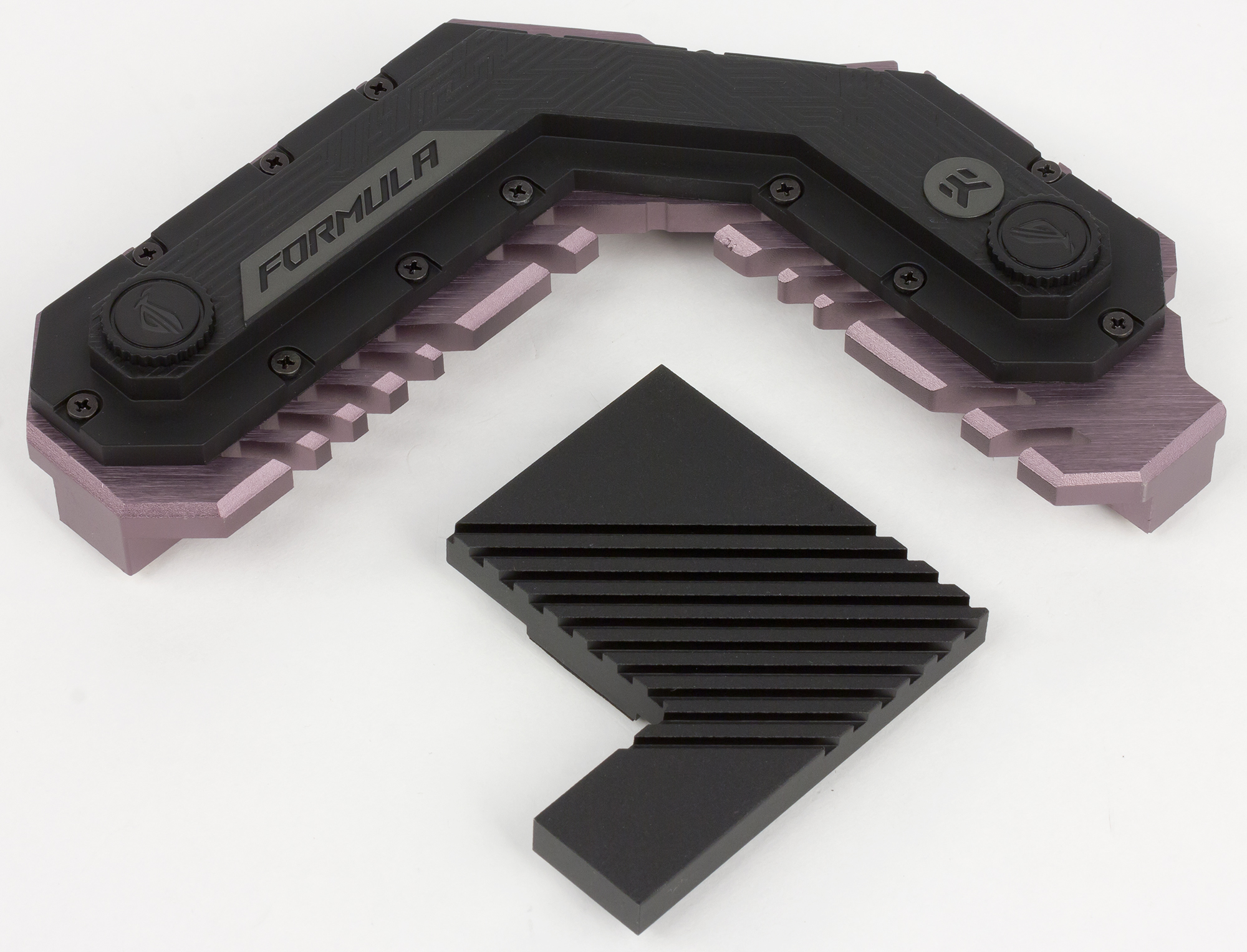

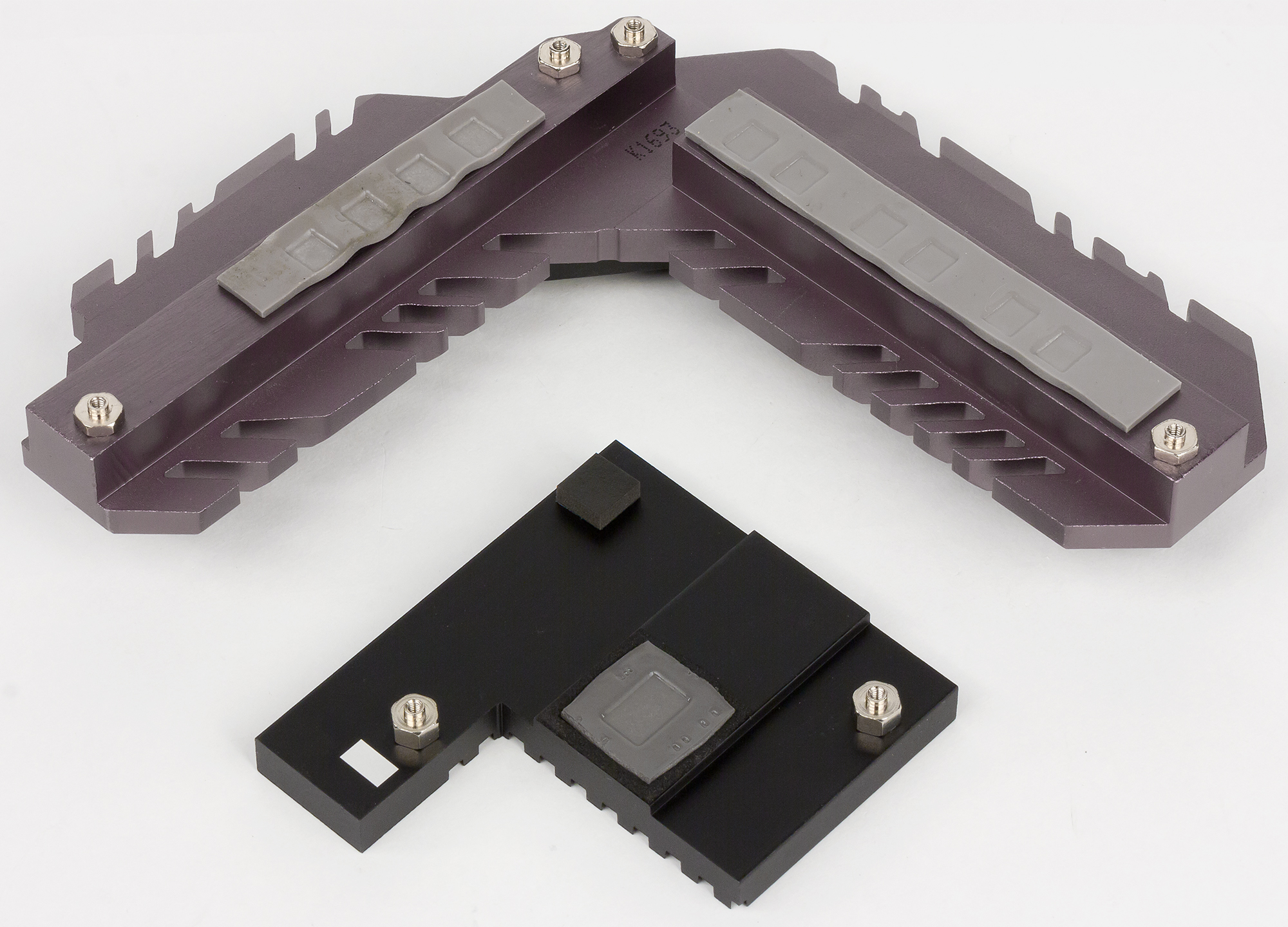

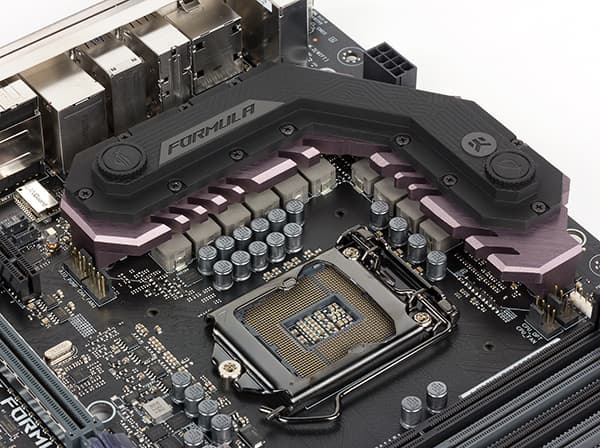

Система охлаждения платы Asus Maximus IX Formula состоит из двух радиаторов. Один радиатор углового типа расположен по двум смежным сторонам процессорного разъема и предназначен для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

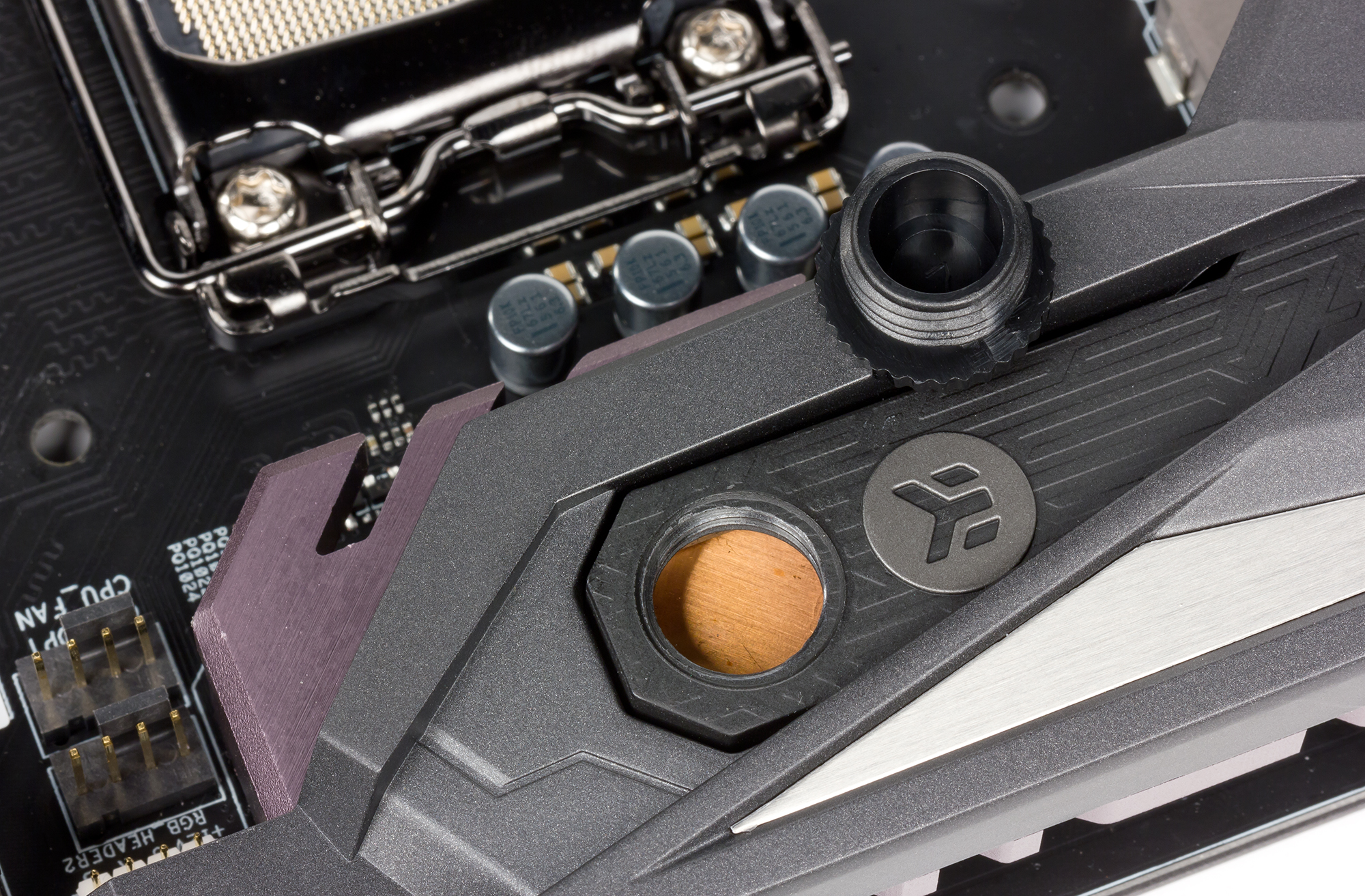

Радиатор регулятора напряжения питания процессора предусматривает возможность подключения СВО. В нем имеется входное и выходное отверстия для жидкости.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъема для подключения вентиляторов. Два разъема предназначено для вентиляторов кулера процессора. Еще три разъема предназначены для дополнительных корпусных вентиляторов. Есть и специальный разъем High Amp, который поддерживает вентиляторы с током до 3 А (36 Вт).

Еще два разъема (W_Pump+ и AIO_Pump) предназначены для подключения системы водяного охлаждения. Разъем W_Pump+ предназначен для подключения мощных систем водяного охлаждения и поддерживает ток до 3A. Разъем AIO_Pump ориентирован на стандартные необслуживаемые системы водяного охлаждения и поддерживает ток до 1A.

Для жидкостной системы охлаждения на плате Asus Maximus IX Formula есть еще три разъема. Это два двухконтактных разъема W_In и W_Out и трехконтактный разъем W_Flow. Разъемы W_In и W_Out предназначены для подключения термодатчиков (если они, конечно, имеются) водяного контура, а к разъему W_Flow подключается тахометр, встроенный в водяной контур, что позволяет контролировать скорость течения жидкости.

Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS. Кроме того, плата поддерживает установку карты Asus Fan Extension (для этого предусмотрен специальный разъем) для подключения дополнительных вентиляторов и термодатчиков, а в UEFI BIOS платы предусмотрена возможность настройки скоростного режима этих дополнительных вентиляторов. Сама плата Asus Fan Extension в комплект не входит.

Аудиоподсистема

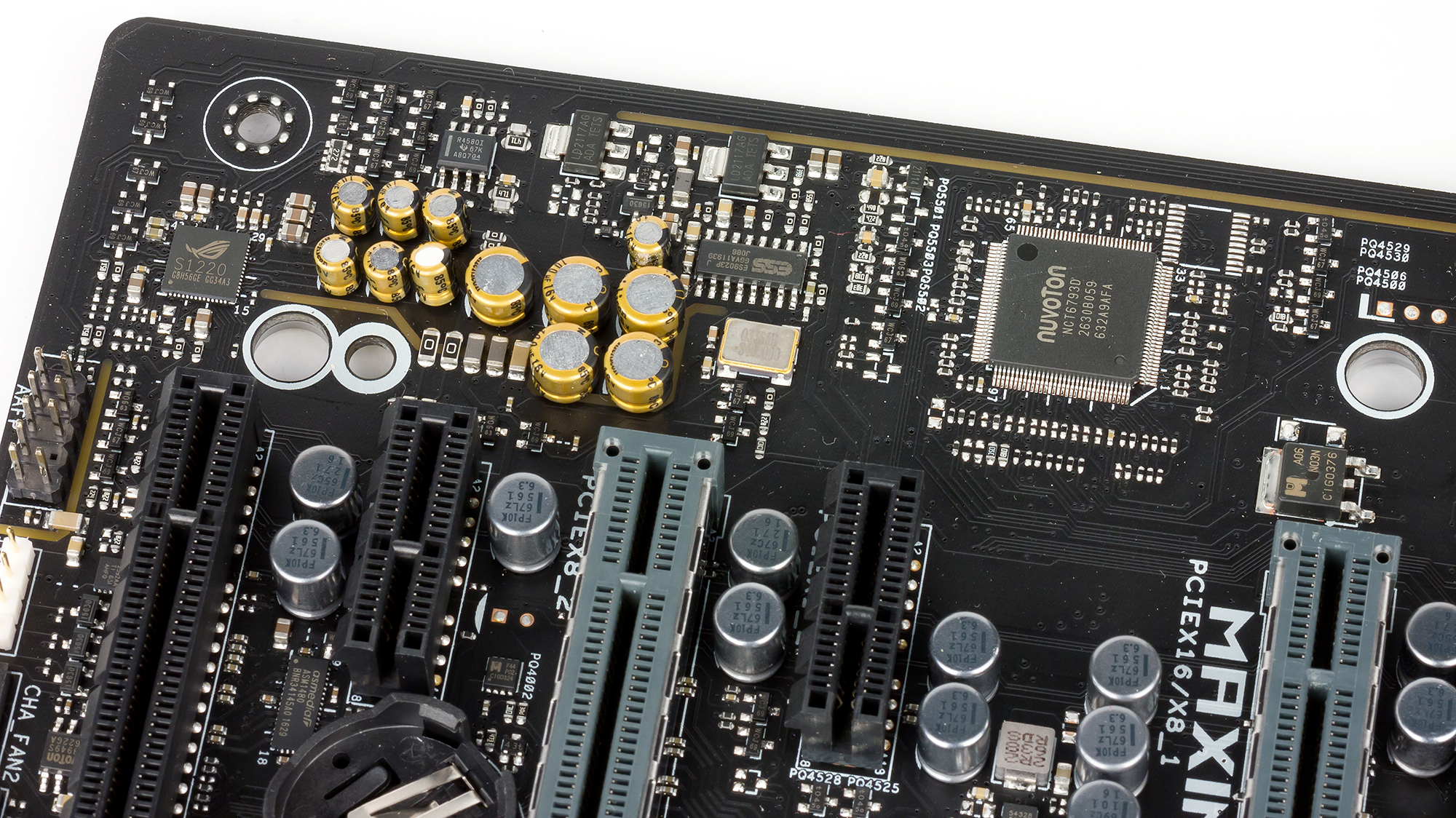

Аудиоподсистема платы Asus Maximus IX Formula, как и всех новых платах Asus, основана на новом HDA-аудиокодеке Realtek ALC1220. Маркетинговое название этой аудиоподсистемы, как и ранее, SupremeFX.

Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Помимо аудиокодека аудиоподсистема платы включает в себя и конденсаторы Nichicon, и ЦАП Sabre ESS ES9023, и другие высококачественные элементы обвязки.

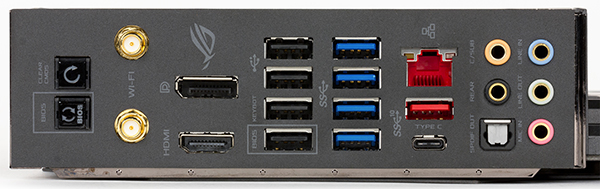

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Отлично» (в рамках погрешности результаты такие же, как и на плате Asus Maximus IX Hero). Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,12
Отлично
Уровень шума, дБ (А)
−90,4
Очень хорошо
Динамический диапазон, дБ (А)
90,8
Очень хорошо
Гармонические искажения, %
0,0034
Очень хорошо
Гармонические искажения + шум, дБ (A)
−83,3
Хорошо
Интермодуляционные искажения + шум, %
0,0084
Очень хорошо
Взаимопроникновение каналов, дБ
−86,0
Отлично
Интермодуляции на 10 кГц, %
0,0056
Отлично
Общая оценка
Отлично

UEFI BIOS

В UEFI BIOS все стандартно. Здесь нет никаких индивидуальных для данной платы особенностей. Он мало чем отличается от UEFI BIOS на других платах серии Asus ROG с чипсетом Intel Z270 и ничем не отличается от UEFI BIOS платы Asus Maximus IX Hero.

Выводы

Итак, еще раз обратим внимание на тот факт, что Asus Maximus IX Formula и Asus Maximus IX Hero — это, по сути, две одинаковых платы. Разница лишь в комплектации, наличии защитного кожуха и немного других радиаторах у Asus Maximus IX Formula. Причем если плата Asus Maximus IX Hero стоит в рознице порядка 19 тысяч рублей, то Asus Maximus IX Formula обойдется уже в 25 тысяч. Таким образом, за пластиковый кожух, металлическую пластину снизу, радиатор регулятора напряжения питания с возможностью подключения СВО и Wi-Fi-модуль придется доплатить примерно 6 тысяч. Одним словом, это вариант для тех ценителей, которые собирают свои системные блоки в прозрачных корпусах, чтобы было видно, что внутри не какой-то дешевый Biostar, а Asus. И не какой-то Asus, а легендарной серии ROG.

Ну а если цена на плату Asus Maximus IX Formula все же «кусается» (хотя плата, конечно, отличная), то ее упрощенный вариант Asus Maximus IX Hero — это тоже отличный выбор.


Плата предоставлена на тестирование производителем
