ASUS M2V — системная плата на базе чипсета VIA K8T890 (Socket AM2)


  • Чипсет VIA K8T890 (применен северный мост K8T890 и южный VT8237A)

В ряду системных плат ASUS, модели на чипсетах VIA всегда занимали свое небольшое, но прочное, место. Иными словами, даже в периоды, когда, по тем или иным причинам, платы на VIA вдруг оказывались в дефиците, желающие непременно раздобыть себе такую, с большой вероятностью могли найти искомое среди моделей ASUS. Под Socket AM2, впрочем, сложностей с поиском плат на VIA-чипсетах не наблюдается, в рознице можно найти предложения от ECS, Foxconn, MSI и ASRock. Причем ASRock ALiveSATA2-GLAN, которую мы уже успели протестировать, основана на том же чипсете K8T890, что и рассматриваемая в данном обзоре ASUS M2V. Учитывая более чем родственное положение этих компаний, порою удивляешься с какой целью под обоими марками выходят похожие модели на не самых, в общем-то, популярных чипсетах. Впрочем, с точки зрения потребителя, любая конкуренция (даже внутренняя) однозначно на пользу, поскольку расширяет выбор. А о снижении цены, в данном случае, похоже, говорить не приходится, она и так невысока для платы на дискретном чипсете с неплохой функциональностью и находится в районе $70.

Дизайн платы, в целом, хорош, фирменное расположение IDE-разъемов «на боку» действительно удобно, а 4 PCI-слота не оставят равнодушными владельцев карт расширения «старого образца». Радует и то, что большинство разъемов на плате снабжены бортиками (даже разъем для фронтальной аудиопанели), а вот оказавшиеся в центре платы разъемы питания не радуют, как и расположение перемычки для очистки CMOS, которая в случае установки длинных плат в слоты PCI и подключения дисков к разъемам SATA оказывается труднодоступной.

Тепловыделение чипсета невелико и слабо зависит от характера нагрузки, поскольку интегрированного графического ядра не имеется. С охлаждением платы вполне справляется радиатор на северном мосту. Но особо мнительные господа, привыкшие охлаждать чипсет до температуры окружающего воздуха, могут позаботиться о косвенном обдуве радиатора, установив подходящий процессорный кулер, эффект обещает быть достаточно сильным, поскольку радиатор расположен недалеко от процессорного гнезда и имеет высокие ребра, ориентированные соответствующим образом.

В трехканальном импульсном стабилизаторе напряжения питания применены по 3 полевых транзистора на канал, 6 конденсаторов по 1500 мкФ и 5 конденсаторов по 1000 мкФ, все конденсаторы на плате фирменные, производства Matsushita, Rubycon и Sanyo. Огорчает лишь выбор «открытых» катушек в стабилизаторе питания, при работе в некоторых режимах с нагрузкой они могут «пищать», причем такой высокочастотный писк прослушивается даже в компьютерах с не самой тихой системой охлаждения.

Все микросхемы, предусмотренные дизайном, установлены, но на стадии проектирования, вероятно, рассматривался вопрос о комплектации платы сетевым контроллером, подключаемым к PCI-шине (для которого имеется разводка), но верх одержал гигабитный PCI Express. В модельном ряду ASUS есть также усеченная модель M2V-X, на которой отсутствует дополнительный SATA-контроллер. Размер платы — «зауженный» ATX (305×205 мм), крепление к корпусу шестью винтами, тем не менее, дизайн платы таков, что какой-либо прогиб незакрепленного края при подключении периферийных разъемов маловероятен.

Системный мониторинг (ITE IT8712F-S, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Q-Fan Control и Chassis Q-Fan Control — автоматическое управление частотой вращения процессорного и обоих системных вентиляторов, в зависимости от температуры процессора и системной, соответственно. Доступен выбор температурного порога, соответствующего минимальной частоте вращения и температуры, выше которой начинается плавное регулирование (повышение оборотов по мере увеличения температуры и снижение, когда нагрев возвращается к установленной величине). Для процессорного вентилятора поддерживается совместимость как с 3-ех, так и 4-контактными вентиляторами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных к настоящему времени);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800, двухканальный режим работы), обратите внимание на список протестированных на совместимость модулей;
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 4 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 2 разъема SATA-I (Serial ATA 1.0) на 2 устройства SATA150 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и JBOD;
  • 2 разъема SATA-II (Serial ATA 2), из которых один eSATA, выведенный на заднюю панель, поддерживаются контроллером Marvell 88SE6121;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения COM-порта;
  • Разъем для подключения выхода S/PDIF-Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • 3 разъема для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения.

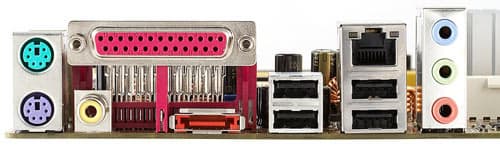

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • LPT, коаксиальный S/PDIF-Out, внешний SATA-II;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аналоговых аудиоразъема (Mic-In, Front-Out, Line-In).

Комплект поставки

  • Упаковка: коробка стандартного размера с преобладанием зеленого цвета в оформлении, чем, очевидно, ASUS хочет подчеркнуть соответствие выпускаемой продукции стандарту RoHS;
  • Документация: руководство пользователя и отдельная брошюра с кратким описанием платы на разных языках, включая русский;
  • кабель Serial ATA с переходником питания на 1 устройство;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Набор из 2 Q-Connector — объединительных плашек для удобного подключения и оперативного отключения проводов (в комплекте имеются коннекторы для кнопок включения/перезапуска и лампочек передней панели, а также USB-порта);
  • Компакт-диск с драйверами и фирменными утилитами ASUS.

Набор фирменных утилит включает: ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II (для мониторинга системных параметров из Windows), также имеется антивирус-брандмауэр Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC660, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и 2 разъемами S/PDIF-Out;
  • Cетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Attansic L1;
  • SATA-II, на базе микросхемы Marvell 88SE6121, с поддержкой 2 устройств SATA300, включая одно внешнее.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -1.26Средне
Уровень шума, дБ (А): -89.7Хорошо
Динамический диапазон, дБ (А): 62.8Плохо
Гармонические искажения, %: 0.033Хорошо
Интермодуляционные искажения + шум, %: 0.045Хорошо
Взаимопроникновение каналов, дБ: -89.3Отлично
Интермодуляции на 10 кГц, %: 0.397Средне

Общая оценка: Хорошо (подробнее). Не самый выдающийся результат, который лишь отчасти объясняется применением «усеченного» HDA-кодека. Справедливости ради, надо отметить, что различия в уровне шума для левого и правого каналов характерны не для всех экземпляров плат этой модели и, скорее, являются исключением.

Фирменные технологии и особенности

  • CPU Parameter Recall — восстановление «частотных» параметров в BIOS по умолчанию после неудачного разгона;
  • CrashFree BIOS 3 — автоматическое восстановление BIOS с флэш-накопителя после неудачной перепрошивки;
  • EZ Flash 2 — возможность перепрошивки CMOS из BIOS Setup;
  • BIOS Profile — возможность сохранения настроек BIOS в CMOS-памяти или отдельном файле для удобства восстановления «удачного» профиля настроек или даже обмена настройками с другими пользователями.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
3 перемычки «PS2/USB PWR»Управление функцией включения компьютера по сигналу с клавиатуры и USB-устройств (подключенных к разъемам на задней панели и к выводимым с помощью планок)
Из BIOS, основанного на AMI BIOS 2.58Возможность управления специфическими функциями платформы+K8 Cool’n’Quiet
AMD Live!
AMD-v
Настройки таймингов памяти+CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row To Row Delay, Row Cycle Time
Выбор частоты работы памяти+400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+Частота (200—1000 МГц с шагом 200 МГц) и разрядность: 8 или 16 бит
Возможность задания частоты для периферийных шин-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×4, с целым шагом
Изменение напряжения ядра процессора+0,800—1,400 В с шагом 0,025 В
Изменение напряжения памяти+1,80—1,95 В с шагом 0,05 В

Использовалась версия BIOS 1802 от 14.05.07, как последняя релизная версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Помимо возможности поднимать частоту процессора вручную, имеется полуавтоматический режим, предусматривающий повышение частоты на 3, 5, 10, 15, 20 и 30% — Overclock Profile, но разгон в данном случае приводит лишь к фиксированному увеличению частоты, тогда как более интересный режим «интеллектуального» разгона, когда частота повышается лишь при максимальной нагрузке на процессор, имеющийся в BIOS многих плат от ASUS, в данном случае не реализован. В нашем случае максимальной оказалась величина 20%, что гораздо меньше достигнутой в ручном режиме, таким образом, очевидно, что каких-либо дополнительных манипуляций с параметрами, например, снижения множителя HT-шины не происходит, лишь увеличение частоты тактового генератора. Обращает на себя внимание специальный пункт для настройки параметров памяти с поддержкой ECC. В остальном, выбор регулировок в BIOS выглядит более чем скромно для ASUS.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) 2730 273 1,40 820 (x3)

Результат достоин похвалы, для разгона процессора на штатном напряжении ограничивающим фактором в данном случае оказались возможности процессора. Однако, на наш взгляд, возможность хотя бы незначительно поднять напряжение процессора уже логично предусмотреть для любой полноразмерной платы на дискретном чипсете, поскольку такие настройки проникают даже на компактные платы с интегрированным в чипсет графическим ядром. Восстановление частоты по умолчанию в случае переразгона действует четко, достаточно лишь вторично перезапустить компьютер. Наконец, возможность сохранить настройки BIOS в 2 профилях явно перекочевала на эту плату с более дорогих решений, и хотя настроек подлежащих запоминанию в данном случае немного, все равно приятна. Помимо сохранения в области CMOS, как и у дорогих плат, предусматривается сохранение на внешнем диске, но в нашем случае сохранить удалось лишь на дискету и SATA-винчестер (IDE-диск и флэш-накопитель Kingston Data Travelers плата игнорировала).

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная плата на аналогичном чипсете — ASRock ALiveSATA2-GLAN.

Тест ASRock ALiveSATA2-GLAN ASUS M2V
Архивирование в 7-Zip, мин:сек 6:38 6:43
Кодирование MPEG4 (DivX), мин:сек 4:33 4:35
Unreal Tournament 2004 (Low@640×480), fps 60,5 59,7
Unreal Tournament 2004 (Highest@1600×1200), fps 57,3 56,7
Doom3 (Low@640×480), fps 139,6 135,3
Doom3 (High@1024×768), fps 137,6 133,5

Регистрируем минимально-формальное отставание от модели ASRock.

Итог

Перед нами достаточно адекватная реализация функциональности чипсета с интересным дополнением в виде SATAII-контроллера и даже внешним SATA-портом, 4 PCI-слота также будут восприняты положительно многими представителями целевой аудитории, на которую рассчитаны такие платы (а если учесть невысокое качество интегрированного аудио, поставить звуковую карту пожелают практически все, кто собирается слушать на компьютере музыку, играть в игры или смотреть фильмы). В сравнении с моделью ASRock неоспоримое преимущество ASUS M2V состоит в том, что эта плата, пожалуй, наиболее распространенная в рознице среди всех моделей на чипсете K8T890, а желающие сэкономить могут отказаться от дополнительного SATA-контроллера и в лице M2V-X получить одну из самых дешевых плат под Socket AM2 с поддержкой PCI Express и без интегрированного видео.

Средняя текущая цена (количество предложений) в московской рознице:
ASUS M2V-X Н/Д(0)
ASUS M2V Н/Д(0)

Эта модель на сайте производителя (русское зеркало).

Плата предоставлена на тестирование компанией Almer
