ASRock 890FX Deluxe5 — системная плата на чипсете AMD 890FX под Socket AM3+


Уже два поколения платформ компания AMD придерживается максимально эволюционной стратегии обновления процессорных разъемов. Это весьма удобно для пользователей, привыкших самостоятельно обновлять свой компьютер, поскольку есть возможность сохранить на какое-то время старый процессор после приобретения новой платы. Или поставить новый процессор, не меняя остальной начинки корпуса.

Вот и на этот раз, несмотря на то, что готовящиеся инновации более серьезные: все же новая архитектура и т.д., преемственность сохраняется. Соответственно уже сейчас можно подготовиться и приобрести плату с разъемом Socket AM3+, поставив на нее пока что процессор нынешнего поколения. Это актуально для тех, кто предпочитает «обкатанные» технологии. Сейчас, например, можно взять лучшее из нынешнего поколения, а через год-полтора, когда новое семейство будет представлено на рынке во всех разновидностях, выбрать лучшее на тот момент.

Плату, подходящую для такой цели, мы и рассмотрим в этом обзоре.

Особенности платы

материнская плата ASRock 890FX Deluxe5

Сразу надо внести ремарку, что поддержка Socket AM3+ в данном случае означает в первую очередь поддержку повышенной частоты HT-шины и оперативной памяти DDR3-1866. Это, конечно, полезно, но поставить процессоры на ядре Bulldozer можно будет и на плату с прежней версией разъема Socket AM3. Также надо отметить, что для процессоров на ядре Llano логичнее приобретать недорогие платы со специальной версией чипсета, которые появятся в ближайшее время. В любом случае, процессоры с интегрированным графическим ядром рассчитаны на установку в свой разъем (Socket FM1), поэтому тут над совместимостью раздумывать не приходится.

Ну а активные геймеры все равно еще долго будут использовать дискретные видеокарты, и возвращаясь к тестируемой плате от ASRock, отмечаем, что она позволяет собрать максимально возможную CrossFire-конфигурацию, в том числе 4-процессорную (из двухчиповых видеокарт). Соответствующая пара PCI Express-портов обеспечена максимальным количеством линий (по 16), а третий порт располагает 4 линиями, что вполне достаточно в случае, если в этот порт, например, устанавливается третья видеокарта для физических расчетов.

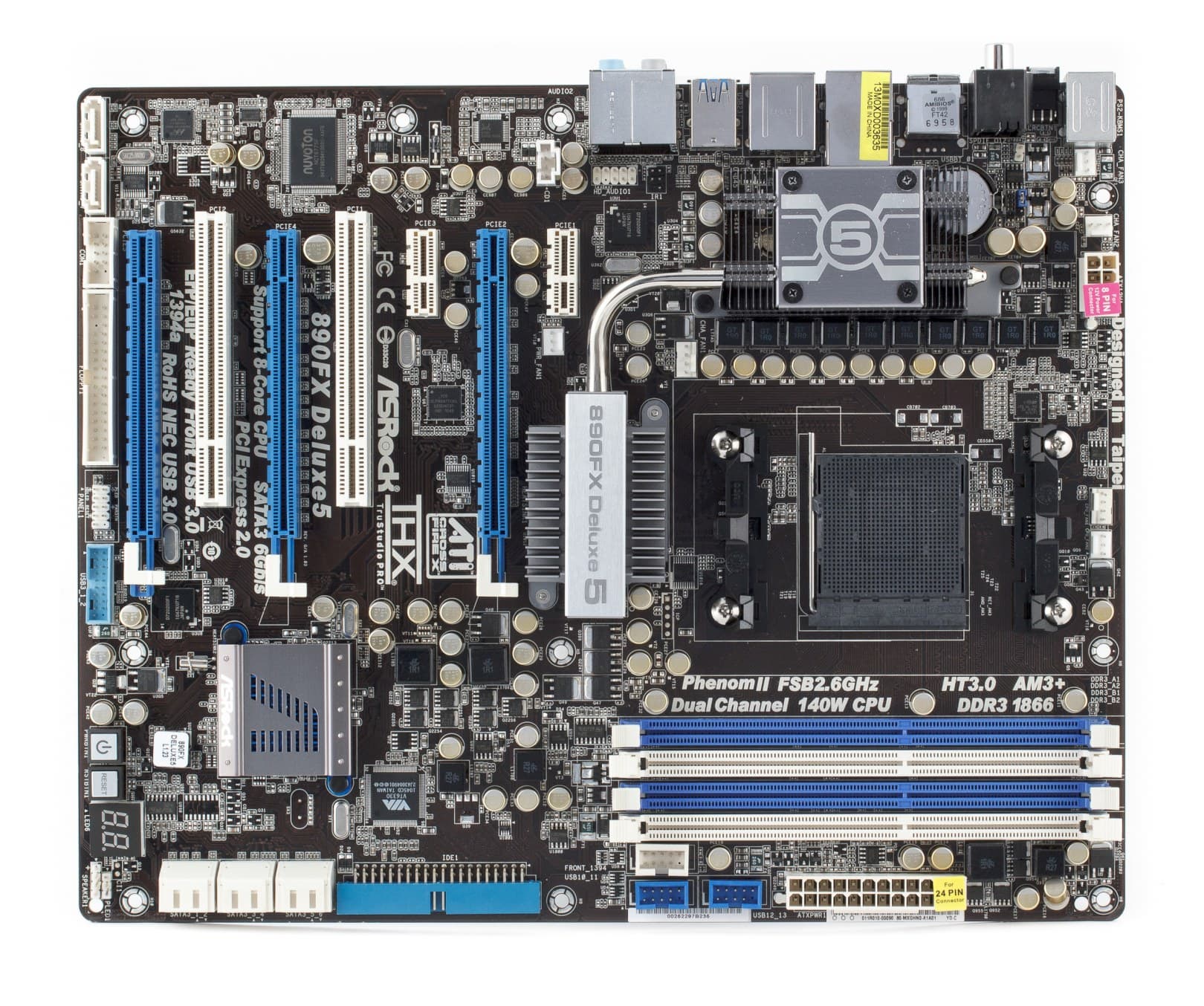

материнская плата ASRock 890FX Deluxe5
по ссылке — вид платы в 3/4 со стороны задней панели

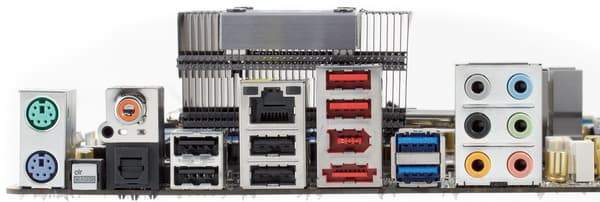

Плата насыщена дополнительными контроллерами и располагает избыточным набором современных интерфейсов (4 порта USB 3.0, 2 дополнительных SATA 3.0, если кому покажется недостаточно 6 чипсетных портов). Однако при этом сохранены и уже архаичные интерфейсы. Причем не только IDE, что действительно может пригодиться для тех, у кого еще «живы» добротные оптические приводы с таким интерфейсом. Но и COM, и даже FDD.

Компоновка особых нареканий не вызывает, хотя небольшой дизайнерский просчет все же есть: та половина платы, на которой расположен южный мост и слоты расширения, не имеет ни одного разъема для подключения корпусных вентиляторов. Поскольку они все сосредоточены в верхней половине платы.

Плата имеет индикатор POST-кодов, позволяющий выявить причину зависания в процессе загрузки, если таковое случится, также для упрощения тестирования имеются кнопки для включения и перезапуска, а перемычка для очистки CMOS также продублирована кнопкой на задней панели платы и снабжена подсветкой.

Мы уже отмечали на предыдущей версии платы ASRock на этом же чипсете странное совмещение eSATA и восьмого порта SATA на самой плате. Если вы попытаетесь использовать одновременно оба порта, виден будет только один диск, а второй пропадет из системы. И скорее всего виден будет внешний, тот, который вы подключите позже. Хорошо, если при этом на внутреннем диске не были открыты какие-то файлы, иначе данные могут повредиться. Те кто знают историю плат ASRock, наверняка, вспомнят модели, у которых пользователь должен был сам коммутировать внутренний порт с внешним обычным шлейфом. Фактически теперь этот шлейф реализован на уровне дорожек печатной платы. Не худо бы добавить выбор активного порта в BIOS.

материнская плата ASRock 890FX Deluxe5

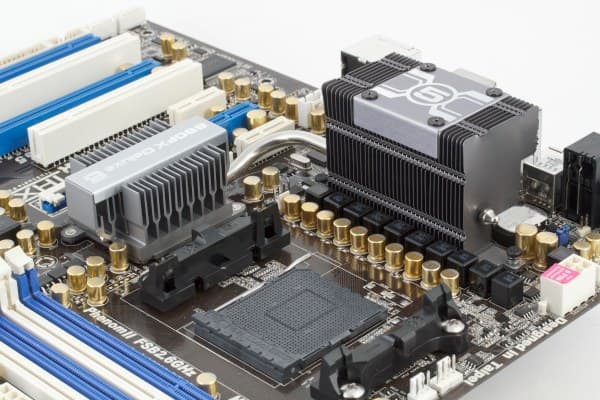

Система охлаждения уже знакомая. И действительно удачное решение, которое сохранено в данном случае: возможность установки вентилятора, имеющегося в комплекте, если пользователь сочтет недостаточным пассивный режим охлаждения. Например, в случае разгона или использования кулеров, плохо вентилирующих область вокруг процессорного гнезда.

Процессорное гнездо Socket AM3+ внешне неотличимо от предыдущей версии, лишь конструкция крепления процессорного кулера несколько отличается. Впрочем, на платах будут ставить универсальный крепеж, который подойдет и для прежних кулеров под AM3 и AM2.

материнская плата ASRock 890FX Deluxe5

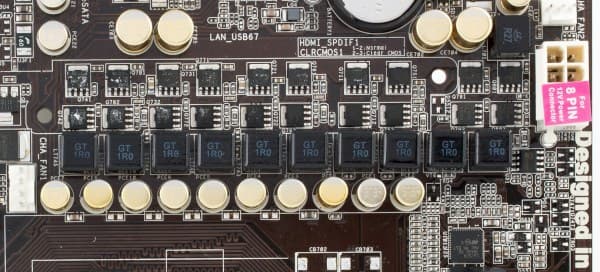

Стабилизатор напряжения питания процессора: 10-канальный, во всех каналах установлено по 2 полевых транзистора, установлены 11 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все конденсаторы на плате твердотельные, и если верить описанию, элитные из «золотой серии» от японских производителей. Заявлена поддержка процессоров с TDP до 140 Вт включительно.

материнская плата ASRock 890FX Deluxe5

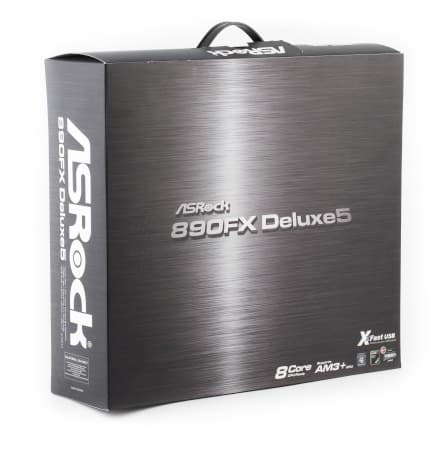

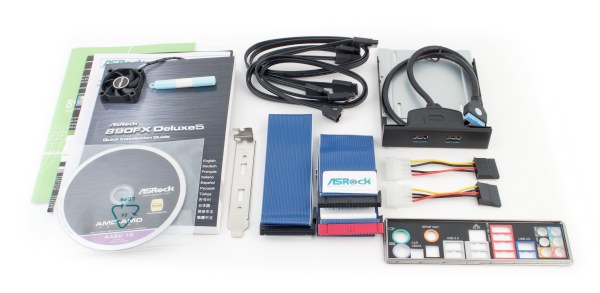

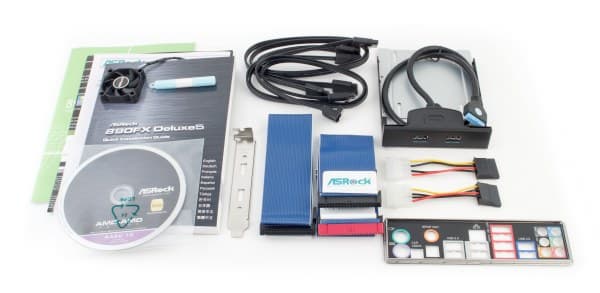

Плате досталась высокая коробка с «металлическим» дизайном, в комплектации обращает на себя внимание планка для вывода 2 USB 3.0 портов на переднюю панель. 4 SATA-шлейфа с металлическими защелками и два переходника питания для SATA-устройств, на случай если соответствующих разъемов на блоке питания не хватит. Также имеется IDE-шлейф и мало для кого актуальный шлейф для флоппи-дисковода (тут вероятно в ASRock раскопали на складе старую коробку с такими шлейфами и решили «до кучи» приложить их к оставшимся немногочисленным платам, на которых такой разъем имеется).

материнская плата ASRock 890FX Deluxe5

Из утилит собственной разработки ASRock предлагает  Extreme Tuning Utility (AXTU) для разгона, XFast USB (поддержка весьма полезного режима, позволяющего существенно ускорить обмен с устройствами по интерфейсу USB 2.0). Куда-то пропала утилита IES и возможность включать «зеленый» режим из BIOS, хотя для избыточных многоканальных схем питания, это была достаточно актуальная опция, и у ASRock она действительно работала.

Из сторонних утилит прилагается Norton Internet Security и CyberLink DVD Suite. Толстая книжка-руководство пользователя включает в себя разделы на разных языках, включая русский. Кроме того, имеется плакат по настройке режима Instant Boot (о назначении которого мы уже рассказывали), также с разделом и на русском.

Функциональность

Плата основана на чипсете AMD 890FX (северный мост AMD 890FX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке.

В качестве оперативной памяти может быть установлено до 32 ГБ DDR3-800/1066/1333/1600/1866. Для подключения накопителей установлено 8 внутренних портов SATA 3.0, из них шесть поддерживаются чипсетом, и эти диски могут объединяться в режимах RAID 0, 1, 0+1 и 5, поддержка еще двух портов обеспечивается контроллером Marvell SE9123. Полный список дополнительных контроллеров включает:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведены коаксиальный и оптический S/PDIF-Out, имеется поддержка THX TruStudio Pro;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) с поддержкой энергосбережения по стандарту 802.3az;
  • FireWire и IDE (VIA VT6330, интерфейс PCIEx1) с поддержкой 2 портов IEEE 1394a 100/200/400 Mбит/с (1 выводится с помощью планки, 1 установлен на задней панели) и одного IDE на два устройства PATA/133;
  • USB 3.0 (2×NEC D720200F1, интерфейс PCIEx1), с поддержкой четырех портов USB 3.0;
  • SATA 3.0 (Marvell SE9123, интерфейс PCIEx1), с поддержкой двух портов SATA 3.0;
  • cистемный мониторинг (NuvoTon NCT6775F), поддерживается режим автоматического управления частотой вращения процессорного кулера и трех системных. предусмотрена возможность задать целевой порог температуры, которая будет автоматически поддерживаться (45—65 °C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем более высокой будет минимальная частота вращения). Регулировка в случае с процессорным вентилятором работает только для 4-контактных вентиляторов. Также есть возможность ограничить скорость вращения вручную (задается уровень от 1 до 9) по отдельности для всех 4 вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,00, −0,03 Отлично
Уровень шума, дБ (А) −83,5 Хорошо
Динамический диапазон, дБ (А) 84,1 Хорошо
Гармонические искажения, % 0,0060 Очень хорошо
Гармонические искажения + шум, дБ (А) −80,1 Хорошо
Интермодуляционные искажения + шум, % 0,017 Очень хорошо
Взаимопроникновение каналов, дБ −87,7 Отлично
Интермодуляции на 10 кГц, % 0,019 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Разработчики на этот раз решили поставить наиболее распространенный из современных кодеков от Realtek и достаточно качественный. Объективные результаты чуть выше, чем у ранее использовавшегося кодека от VIA.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1866
Частота (множитель) шины HT +
Опорная частота ЦП + 150—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров + через BIOS
Напряжение процессора + 0,6125—1,7500 В (CPU)
0,6125—1,7000 В (CPU NB)
2,56—2,70 В (CPU VDDA)
Напряжение памяти + 1,250—2,065 В
Напряжение северного моста чипсета + 1,110—1,795 В
Напряжение HT-шины + 1,110—1,390 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.23.

Классический набор параметров: все необходимое есть, диапазоны регулировок также достаточны для абсолютного большинства случаев, но каких-то редких и малоиспользуемых параметров в меню не содержится. Что и неплохо: не к чему сбивать с толка пользователей. Тем более, что шаг навстречу пользователям, родившимся уже во времена графических интерфейсов, сделан: используется UEFI BIOS с графической оболочкой. Есть возможность выбирать параметры мышкой.

С другой стороны, перестали отображаться фактические параметры (с учетом текущей опорной частоты и множителей) — вернее, для памяти и иногда для других компонентов частота отображается правильно, но для остальных компонентов множитель умножается на 200 МГц вне зависимости от выставленной опорной частоты, и реальную величину приходится прикидывать самостоятельно. Возможно, в следующих версиях BIOS это поправят.

Есть возможность загрузить автоматически предустановленные параметры для разгона, исходя из желаемой частоты ядер, а также задать режим динамического разгона (4–20%). На заданную величину будет подниматься опорная частота при максимальной нагрузке на процессор (в остальное время она будет оставаться стандартной, функция сочетается с работой Cool’n’Quiet).

Автоматическая загрузка с параметрами по умолчанию не всегда срабатывает четко, иногда приходится несколько раз перезапускаться, чтобы система, наконец, определила сбой и вышла из ступора. Разумеется, есть возможность сохранения пользовательских профилей, а сброс содержимого CMOS на этой плате удобно реализуется с помощью кнопки на задней панели.

  Phenom II X4 975 Black Edition (3,6 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 4300 3835
Опорная частота (множитель), МГц 200 (x21,5) 295 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,48/1,40 1,45/1,40
Частота (множитель) CPU NB, МГц 2600 (x13) 2655 (x9)
Частота (множитель) шины HT, МГц 2000 (x10) 2360 (x8)
Частота памяти, МГц DDR3-1333 DDR3-1180
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результат в разгоне за счет опорной частоты выдался на славу, как и разгон процессора с разблокированным множителем. Впрочем, по этому экземпляру Phenom II X4 975 у нас пока нет своей статистики, но само по себе значение достаточно высокое и приближается к типичному пределу для процессоров на степпинге C3 под воздушным охлаждением.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы ASRock 890FX Extreme3 на аналогичном чипсете.

дискретная графика (Radeon HD4850) ASRock 890FX Extreme3 ASRock 890FX Deluxe5
Архивирование в 7-Zip, мин:сек 2:19 2:15
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA Off/On), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 61 60
World in Conflict (Very High@1680×1050), fps 30 29

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASRock 890FX Extreme3 ASRock 890FX Deluxe5
Редактирование текста, Вт (Cool’n’Quiet On) 95 (Green Power Off)
82 (Green Power On)
93
Редактирование текста, Вт (Cool’n’Quiet Off) 112 105
Игра FarCry 2, Вт 168–204 156–201

По производительности обе платы равноценны (и было бы удивительно обнаружить иной результат), а что касается экономичности, то исчезновение «зеленого» режима несколько ухудшило экономичность в режиме простоя, хотя разница очень мала и вряд ли как-то проявится при учете месячного потребления даже в очень экономном домохозяйстве.

Выводы

Платы под Socket AM3+ на чипсетах из 800-го семейства являются переходным продуктом, который может заинтересовать тех, кто предпочитает отлаженные технологии и опасается, что приобретая плату на новом чипсете, первое время может столкнуться с шероховатостями в конструкции и ошибками в BIOS. C точки зрения функциональности, плата располагает всем необходимым для постройки мощной игровой станции с несколькими видеокартами. Мы, тем не менее, в самое ближайшее время продолжим исследование плат под Socket AM3+ уже на новых чипсетах из 900 серии, в частности, на преемнике топового чипсета — 990FX.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
