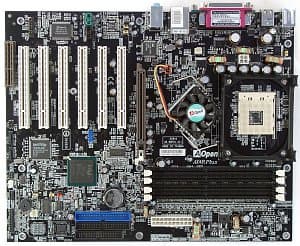

AOpen AX4R Plus — системная плата на базе чипсета Intel E7205


Плата не выглядит «белой вороной» на фоне продукции конкурентов, предлагая характерный для моделей на дорогом E7205 уровень функциональной насыщенности.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием установки и настройки платы — все на английском языке;
  • Кабели: один SATA, один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • Дискету с драйверами для SATA RAID;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководства пользователя некоторых моделей материнских плат компании в формате PDF;
    • программы для системного мониторинга;
    • DirectX 8.1;
    • Adobe Acrobat Reader 5.05;
    • AOConfig;
    • AOModify;
    • AOpen EzSkin;
    • Pro Magic 6.0;
    • DocuCom Reader (для чтения файлов формата PDF);
    • E-Color;
    • Norton Antivirus 2002.

Недостатки разводки платы стандартны: аудиовходы и разъемы Serial ATA расположены не совсем удобно для подключения кабелей, разъемы IDE и FDD находятся позади слотов PCI, что затрудняет как вентиляцию в корпусе, так и установку полноразмерных PCI-карт, а вставленная видеокарта блокирует модули памяти в разъемах. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 3300 мкФ и 2 по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100BL, с поддержкой 10BaseT/100BaseTX;
  • контроллер Serial ATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150.

На плате применены фирменные технологии компании:

  • AOpen JukeBox (прослушивание компакт-дисков без загрузки системы);
  • Die Hard BIOS (присутствует разъем под резервную микросхему BIOS);
  • Dr.Voice II (голосовые сообщения о возникших проблемах при загрузке системы).

Наличие напряжения +5 В в режиме StandBy индицируется светодиодом на плате, также на плате находится светодиод, который мигает при прохождении процедуры POST и ровно светится после ее окончания.

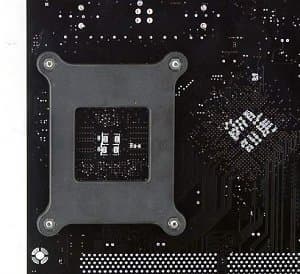

На оборотной стороне платы смонтирована защитная пластина для предотвращения изгиба текстолита при установке массивных процессорных кулеров.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (двумя встроенными датчиками платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого (к нему подключен вентилятор на радиаторе MCH).

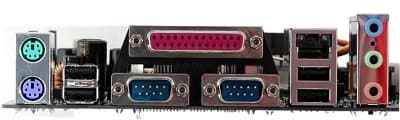

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры и мыши PS/2
Перемычка для включения/выключения PC Speaker на плате
Перемычка для выбора режима работы функции Die Hard BIOSRescue/Normal
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Active to Precharge Delay
Выбор частоты работы памяти-
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66,5—80,8 МГц с шагом ~1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+66—255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,55, 2,6, 2,65 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,55, 1,6, 1,65 В

Использовалась версия BIOS R1.04, как последняя из доступных на время проведения тестирования.

Хорошо выполненная плата с достойной (хотя и уступающей некоторым продуктам конкурентов на этом же чипсете) функциональностью выглядит отличным выбором для человека, желающего получить высокопроизводительную систему за относительно невысокую цену.

Результаты тестов:
