ABIT NF7-M — системная плата на базе чипсета NVIDIA nForce2


Плата выполнена на той же PCB, что и уже рассмотренная нами NF7-S, но ее возможности в поддержке периферийных устройств несколько урезаны.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на 6 языках, включая русский;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководства пользователя материнских плат компании на чипсетах NVIDIA;
    • Adobe Acrobat Reader;
    • DirectX 8.1;
    • утилита для мониторинга системы.

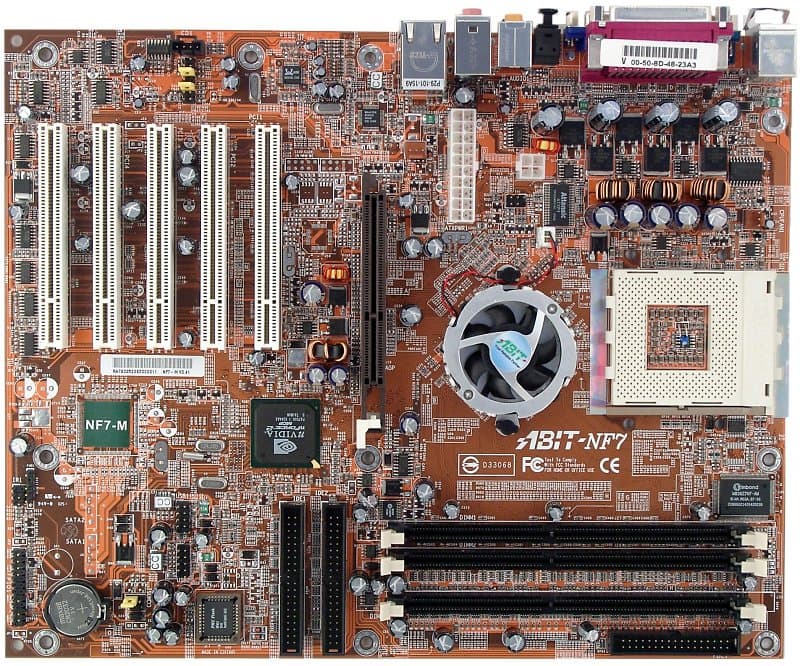

Разводка платы довольно удачна, за исключением привычного расположения аудиовходов перед слотами PCI и затруднения манипуляций с модулями памяти и шлейфами IDE в своих разъемах при вставленной видеокарте. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • сетевой, реализованный на базе чипсета, с поддержкой 10BaseT/100BaseTX;

Не распаяны, но разведены на плате: контроллер SATA RAID с разъемами, контроллер шины FireWire с разъемами.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +2,5, +3,3, ±5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

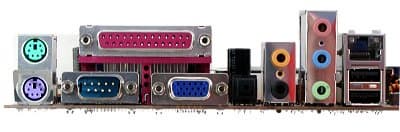

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+Row-active delay, RAS to CAS delay, Row precharge delay, CAS Latency
Выбор частоты работы памяти+FSB:DRAM = By SPD, 3:3, 3:4, 3:5, 3:6, 4:3, 4:5, 4:6, 5:3, 5:4, 5:6, 6:3, 6:4, 6:5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—237 МГц с шагом 1, 2, 3 и 5 МГц
Изменение коэффициента умножения процессора+x5—x22
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,4, 2,5, 2,6, 2,7 В
Изменение напряжения чипсета+1,4, 1,5, 1,6, 1,7 В
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В
Изменение частоты встроенного видеоядра+100—123 МГц с шагом 1 МГц

Использовалась версия BIOS nf7_b15.b00, как последняя из доступных на время проведения тестирования.

Плата получилась бюджетной по функциональности, так что мы рекомендуем ее соответствующей категории покупателей, да еще, пожалуй, тем, кто заинтересован не в интегрированных возможностях, а в разгоне системы — по этому показателю ABIT NF7-M заметно превосходит конкурентов.

Результаты тестов:
