ABIT NF7-S — системная плата на базе чипсета NVIDIA nForce2


Эта плата хотя и не принадлежит к серии продуктов «MAX», является, как и большинство моделей на чипсете NVIDIA nForce2 от других производителей, высокофункциональной и готовой удовлетворить все потребности современного пользователя.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на 6 языках, включая русский;
  • Кабели: один Serial ATA, один ATA66/100/133 и шлейф для подключения дисковода;
  • Переходник ABIT Serillel для подключения ATA-устройств кабелем Serial ATA;
  • Разветвитель питания для подключения переходника Serillel;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Планку на заднюю панель компьютера с 2 портами IEEE 1394;
  • Заглушку на заднюю панель платы;
  • Дискету с драйверами для контроллера Serial ATA;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководства пользователя материнских плат компании, основанных на чипсетах NVIDIA;
    • DirectX 8.1;
    • утилита для мониторинга системы;
    • Adobe Acrobat Reader.

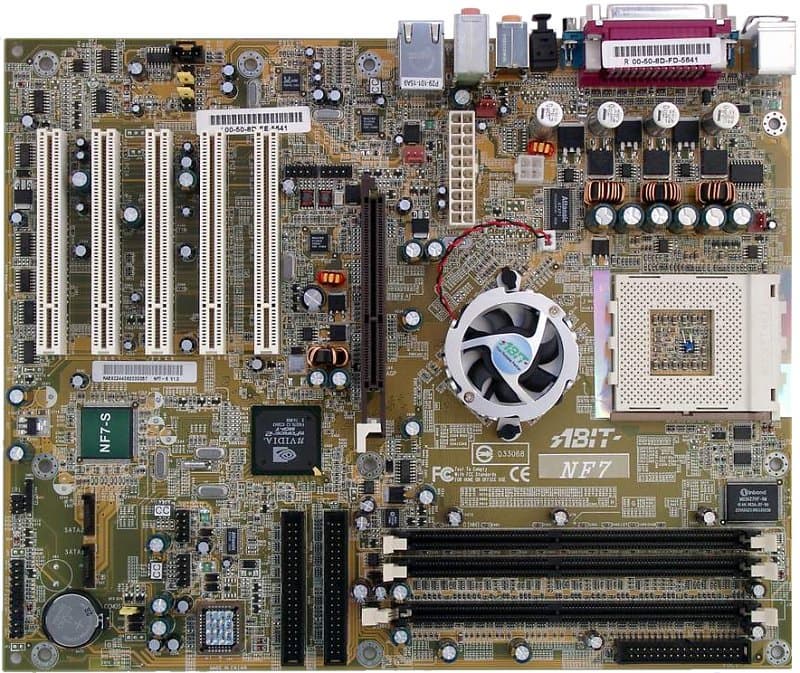

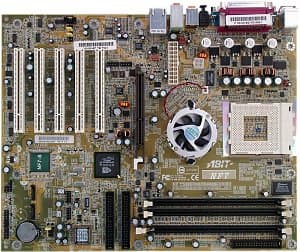

Разводка платы, к сожалению, далека от идеала, но это неизбежная плата за интегрированные возможности и стандартный размер. Неудобно для подключения и последующего распределения кабелей в корпусе расположены разъемы аудиовходов, питания, IDE и SATA и выходы для планок с портами периферии, а также при вставленной видеокарте неудобно манипулировать модулями памяти и кабелем IDE в соответствующих разъемах. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер Serial ATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;
  • контроллер шины IEEE1394, реализованный на базе возможностей чипсета.

Не распаяны, но разведены на плате: разъем TV-Out (он появится в варианте модели с интегрированным видеоадаптером).

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, ±5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

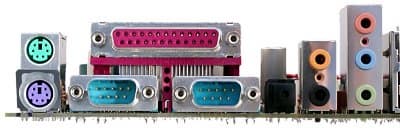

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 IEEE1394/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+Row-Active Delay, RAS to CAS Delay, Row Precharge Delay, CAS Latency
Выбор частоты работы памяти+FSB:DRAM = By SPD, 3:3, 3:4, 3:5, 3:6, 4:3, 4:5, 4:6, 5:3, 5:4, 5:6, 6:3, 6:4, 6:5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+66—99 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—237 МГц с шагом 1, 2, 3 и 5 МГц
Изменение коэффициента умножения процессора+x5—x22
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,4, 2,5, 2,6, 2,7 В
Изменение напряжения чипсета+1,4, 1,5, 1,6, 1,7 В
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS 10, как последняя из доступных на время проведения тестирования.

Плата вполне соответствует самому передовому на сегодняшний момент чипсету под процессоры AMD, предоставляя широчайший набор возможностей для разгона и настройки, имея прекрасную скорость и большое количество разнообразных контроллеров.

Результаты тестов:
