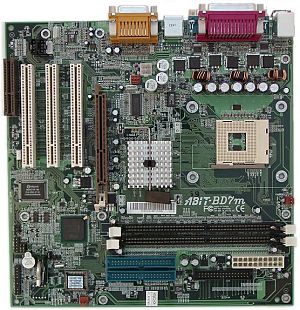

Abit BD7m — системная плата на базе чипсета i845D
Чипсету i845D прочат блестящее будущее, так что многие производители решили выпускать на нем платы различных форматов и с различной функциональной начинкой. Одного из представителей этой политики мы и заполучили в нашу лабораторию.
Комплект поставки включает:
- Упаковку: коробка стандартного для компании дизайна;
- Документацию: руководство пользователя — на английском языке;
- Кабели: один АТА66/100/133 и шлейф для подключения дисковода;
- Заглушку на заднюю панель компьютера;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Norton Antivirus 2002;
- WinDVD 2000 v.2.1;
- 3Deep;
- BuzzSoft SoftPostCard;
- BuzzSoft SoftCopier;
- BuzzSoft SoftCardManager;
- BuzzSoft SoftBulkEmail.

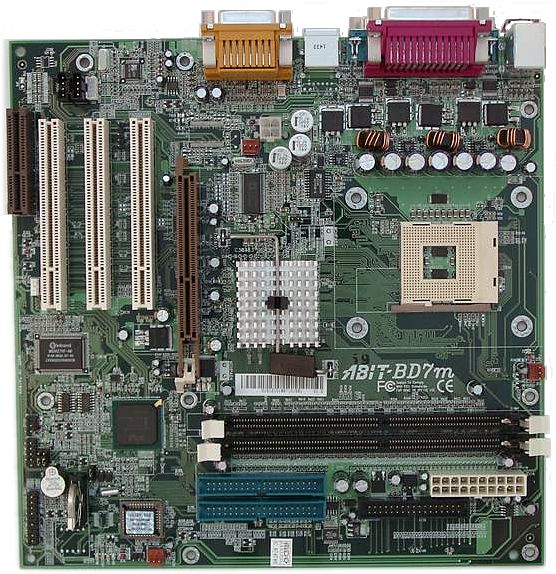

Об удобстве разводки плат формата mATX говорить не совсем корректно, так как здесь все подчинено необходимости уместить элементы на ограниченной площади, поэтому просто отметим достаточно большое имеющееся количество неудобно расположенных разъемов. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, но их назначение на текстолите не отображено.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 и 3 по 1200 мкФ (средний результат, но впрочем, проблем при тестировании не возникало).
На плату интегрированы следующие контроллеры: звуковой, выполненный на основе возможностей чипсета и кодека ALC201A от Avance Logic.
Не распаяны, но разведены на плате: сетевой контроллер на основе возможностей чипсета и разъем RJ45.
На плате используются возможности системного мониторинга микросхемы W83627HF-AW от Winbond. Контролируются напряжения процессора, +/-3,3, +/-5 и +/-12 В, частота вращения 3 вентиляторов и температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате. На плате имеются 3 разъема для регулируемого подключения вентиляторов.
Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 3 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 3 USB 1.1; размеры — 245х245 мм.
Настройка платы осуществляется:
С помощью перемычек и переключателей | Перемычка для очистки содержимого CMOS | ||
Перемычка для выбора подключения четвертого USB-порта | от разъема на плате или CNR-карты | ||
Блок переключателей для выбора частоты FSB и включения/выключения SoftMenu | Default/100/133 МГц | ||
Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge, Act to precharge |
Выбор частоты работы памяти | + | Auto/DDR200/DDR266 | |
Настройка работы шины AGP | + | ||
Настройка работы шины PCI | + | ||
Возможность изменения делителя частоты для шин AGP и PCI | - | ||
Ручное распределение прерываний по слотам | - | ||
Изменение частоты FSB | + | 100/133 МГц | |
Изменение коэффициента умножения процессора | + | x8-x50 | |
Изменение напряжения ядра процессора | - | ||
Изменение напряжения памяти | - | ||
Изменение напряжения чипсета | - | ||
Изменение напряжения шины AGP | - |
Использовалась версия BIOS 6H, как последняя из доступных на время проведения тестирования.
Продукция этой компании обычно предоставляет большие возможности по настройке системы, но тут надо учитывать то, что платы формата mATX рассчитаны на другой сектор рынка — их используют для сборки офисных (и похожих на них по задачам) компьютеров, где необходимости в обширных регулировках работы обычно нет. В целом же получился нишевый продукт, который не блещет скоростью, но функционирует стабильно и решает поставленные перед ним задачи.
