DC-DC повышающий конвертер часть 2 - замеры, powerbank для ноутбука

Kvazis House / / комментарии

Пытаясь по мере своих сил ответить на вопросы в комментариях к обзору DC-DC повышающего конвертера, набрал материала еще на один небольшой обзор. Здесь я проведу исследования в другом русле, не в плане зарядного устройства для аккумуляторов, а в плане источника питания для среднестатистического ноутбука и попробую сделать экспериментальный powerbank для него. Ссылку на первую часть обзора — дал чуть выше, поэтому сразу начну.

Ссылка на конвертер в магазине Gearbest — здесь

Целью данного эксперимента будет обеспечение питания условного ноутбука с параметрами — 19 В и мощностью 60 Ватт. В качестве ноутбука в моем эксперименте будет служить электронная нагрузка, с установленном током потребления 3.15 А. Собираю тестовый стенд



В качестве источника питания пока выступает тот же самый блок питания. Для чистоты эксперимента — сначала сравниваю показания на электронной нагрузки с мультиметрами.



Если по показаниям тока — особенных вопросов нет, то по напряжению нагрузка существенно привирает, к показанию мультиметра у меня доверия больше, да и расчеты я буду делать основываясь именно на них. Поэтому выставляю напряжение 19 В именно по показаниям мультиметра.



Зафиксировав показания электронной нагрузки, переключаю мультиметры на вход конвертера.



Еще одна перепроверка, заодно воспользуюсь функцией REL (относительных измерений) на мультиметре. Разница.апряжения на входе и выходе конвертера — 7,3 Вольта — 11.7+7,3 = 19, условия не нарушены.

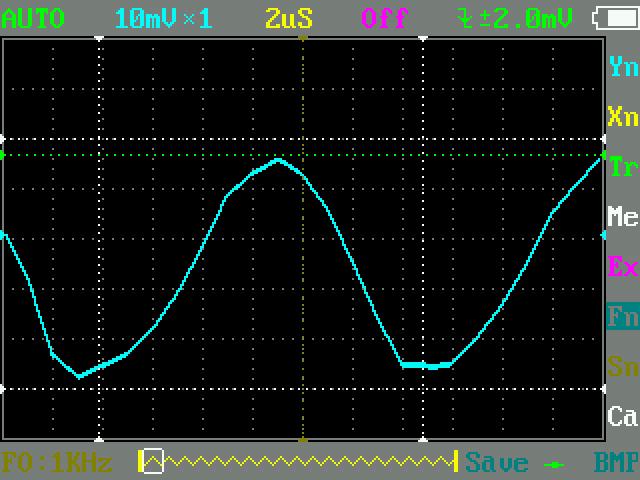

Считаем КПД. Вход — 11,7В*5,7А=66,69 Вт Выход — 19В*3,15А=60 Вт КПД = 89,9 % Отвечая еще на один вопрос по пульсациям. Пульсации на входе конвертера

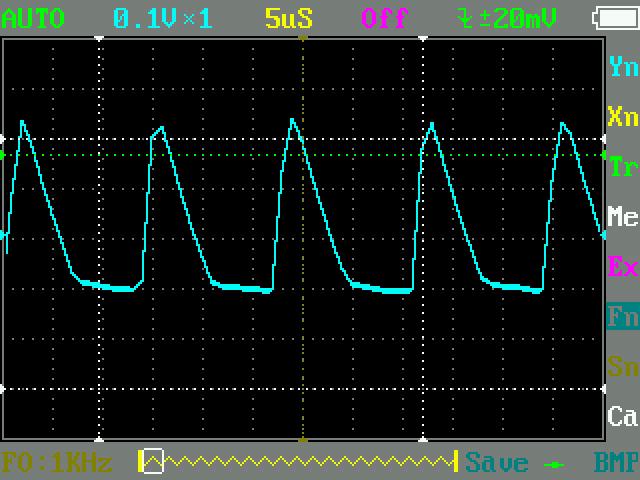

На выходе — амплитуда существенно выше



Следующий этап эксперимента — powerbank для ноутбука. Вместо блока питания на 12В, теперь энергоснабжением будут заниматься, уже знакомые по прошлому обзору четверка NCR18650B, которые на холостом ходу, после полного заряда на этом самом конвертере, отдают 16,3 В



После запуска электронной нагрузки с теми же параметрами 3.15 А, и напряжением повышенным до 19 В, напряжение на аккумуляторах просело до 12,71 В, отдаваемый ток — 5,41 А.



Отсюда посчитаем еще раз КПД — у меня получилось 87 %.



Пульсации на выходе конвертера, при питании от аккумуляторов



Тест я продолжал минут 5, пока не стало ощутимо пованивать пластмассой. NCR18650B -тест выдержали нормально, нагрева тактильно я не почувствовал, но для бокса используемого в стенде ток более 5 А оказался явно большим



Один из контактов разогрелся настолько, что начал плавить пластмассу



На этом вторая часть экспериментов была закончена, азарт — проснулся :) Что бы не быть голословным, скажу что я уже начал прощупывать вопрос DIY точечной сварки — уже нашел и через несколько дней получу трансформатор от микроволновки, на базе которого буду делать аппарат для сварки аккумуляторов. Так же уже заказал плату 4s балансировки и всякую мелочь для сварки. Проект интересный, затраты пока копеечные, в районе 10 долларов. Буду благодарен за конструктив в комментариях, всем добра.

Вы можете обсудить содержимое поста в нашем чате в телеграм

10 комментариев

VitalyOFF
Вопрос точечной сварки 18650 вообще оказался актуальным, но готовые варианты слишком дороги, а самоделки на базе автоаккумуляторов/переделанных трансформаторов от микроволновки + ардуина для регулировки длины импульса требуют весьма очумелых ручек и массы свободного времени ))) Поэтому вопрос бюджетной точечной сварки для меня пока открыт. Странно, что китайцы до сих пор не сделали каких-нибудь компактных сварочных клещей с встроенным регулятором длины импульса, которым на входе нужен был бы только мощный источник тока (тот же автоаккумулятор). Есть еще вариант с батареей конденсаторов, которые можно заряжать медленно, а потом дать с них импульс, но емкость нужна большая и сборка получается очень громоздкая. Еще в голову приходит устройство для старта авто в мороз ))), на базе него возможно можно сделать очень компактную сварку, так как суперконденсатор там уже есть и надо только найти способ регулировать импульс )))
kvazis
Я уже разжился трансом от микроволновки, убираю родную вторичку. Жду диммер на 4 кВт, для регулировки по первичке. Буду мотать пару витков вторички медью — квадратов на 16. Пока попробую поэкспериментировать просто с быстрым нажатием на какой-то подходящий микрик. Некоторым для домашних целей хватает. А нет — тогда уже думать над управлением импульсом.
MadMixture
Странно, что с таким опытом для высокотоковых приложений 18650 не пользуете правильные держатели акков.
kvazis
У меня есть такие — 5 штук как раз. Такая же точно хрень как и то что я использовал. Единственный правильный держатель — который я использую для тестов это такой
MadMixture
Сам больше 3 А акки 18650 не грузил — не было нужды. Померяйте сопротивление пружинок. Ожидаю порядка 0,1 Ohm.
И тогда только паять, это несложно.
kvazis
тогда только паять
Паять литий — это зло. Потому и потихоньку прощупываю тему точечной сварки.
murka
А почему не хотите использовать аккумуляторы с уже приваренными выводами?
moor
Тю вчем проблема берем стандартный пластиковый бокс и заменяем все недопружинки на самоделки из меди диаметром 1,5-2мм, да я знаю что пружинить они не будут но пощбираем диаметр так что бы прижим делал пластиковый бокс
moor
Тю в чем проблема берем стандартный пластиковый бокс и заменяем все недопружинки на самоделки из меди диаметром 1,5-2мм, да я знаю что пружинить они не будут но подбираем диаметр так что бы прижим делал пластиковый бокс
kvazis
Это все равно костыли, попробую все таки со сваркой
