Intel Developer Forum 2005. День нулевой

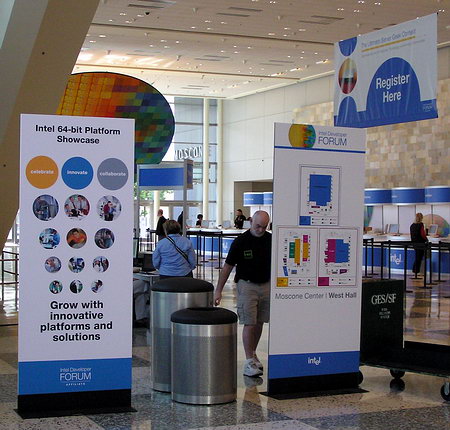

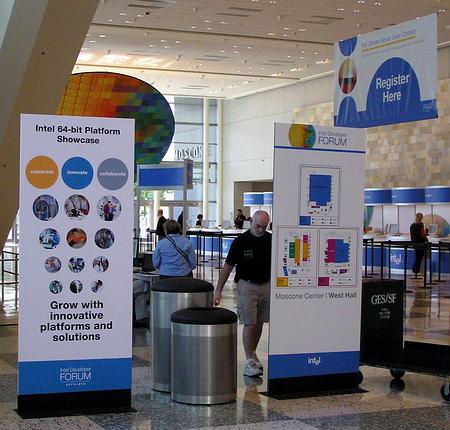

Вот и наступила весна… А вместе с ней пришла пора очередного Форума Intel для разработчиков (IDF), проводимого дважды в год в солнечной Калифорнии и регулярно гостящего в других городах мира (с недавних пор — и в России). Причем, весна в данном случае пришлась не просто для красного словца — в Сан-Франциско, где IDF в очередной раз проходит с 1 по 3 марта в громадном конференц-центре Moscone West,

действительно сейчас тепло, цветут деревья и кусты, обдавая весенними ароматами, а местные жители ходят по улицам в рубашках или легких куртках, если нет дождя. На этом жизнерадостном фоне прилетев из заснеженной Москвы не так просто было бы просиживать целыми днями в конференц-залах и пресс-румах, толкаться среди нескольких тысяч посетителей и организаторов IDF на шоу-кейсах и в кулуарах. Если бы не та, порой уникальная и захватывающая информация, которая громадными порциями сваливается на тебя, не оставляя ни минуты покоя. Даже мне, регулярному посетителю центральных Форумов Intel (а также многих других выставок и конференций сходной тематики), пресытившемуся, казалось бы, подобными мероприятиями и воспринимающими их едва ли не как очередной голливудский блокбастер, добротно слепленный по давно известным клише, нередко приходится удивляться тому потоку новинок, который заготовили для участников IDF его организаторы. Удивляться и даже местами восхищаться…

Нашим постоянным читателям, наверное, уже нет нужды объяснять, что такое Intel Developer Forum и «с чем его едят». Это мероприятие, регулярно в течение многих лет проводимое корпорацией Intel и ее ближайшими друзьями по IT-цеху, имеет свои индивидуальные особенности, отличающие его как от различных компьютерных выставок (вроде CeBIT, Computex, Comdex или CES, где сотни и тысячи производителей IT-продукции хвастаются своими достижениями с целью их повыгоднее продать), так и от крупных мировых научных и технических конференций (вроде Material Research Society Meeting, IEEE и других подобных, где сотни ведущих мировых институтов и исследовательских лабораторий сообщают о новейших научных открытиях, изобретениях и технологиях, внедрением которых предстоит заниматься еще немало лет). На мой взгляд, IDF все же ближе именно к последним, чем к первым. Поскольку Intel, расходующая на Research & Development более 4 миллиардов долларов ежегодно, на IDF как раз старается продемонстрировать не столько текущие и готовые к выпуску на рынок продукты (микропроцессоры, платформы и пр.),

сколько сообщить индустрии тот вектор, в котором она будет развиваться в течение ближайших лет. Обнародовать те нынешние и будущие технологии, внедрением которых корпорация занимается вместе со своими партнерами и другими IT-разработчиками, привлечь на свою сторону новых исследователей и инженеров (то есть «девелоперов», по названию Форума), а возможно, и обсудить целесообразность тех или иных шагов в рамках всего IT-сообщества. И хотя, безусловно, «выставочно-продажная» канва на IDF в некоторой мере тоже присутствует, наиболее ценной и интересной, на мой взгляд, является именно исследовательски-технологическая его часть.

Вот и «нулевой» день нынешнего IDF, прошедший 28 февраля для ведущей прессы и аналитиков со всего мира, преподнес несколько сюрпризов, о чем я и постараюсь рассказать в этом репортаже, предваряющем рассказ о самом Форуме.

Кремниевая нанотехнология: взгляд на 20 лет вперед

В первом докладе нулевого дня речь пошла о том, какими путями может и будет развиваться кремниевая технология производства вычислительных устройств в ближайшие десятилетия. Кратко и примитивно это можно было бы назвать «оправданием закона Мура на 20 лет вперед», если бы такой банальный на первый взгляд посыл не был подкреплен захватывающими дух деталями научных исследований в области нанотехнологий и их воплощением на практике в технологии промышленного масштаба. Доклад представил Пауло Джарджини (Paulo Gargini, на фото), директор Intel Technology Strategy и Intel Nanotechnology Research.

Более чем часовая презентация проходила в очень быстром темпе, не давая ни на секунду опомниться и спокойно поразмышлять над тем или иным слайдом. Ее подробный пересказ, видимо, был бы полезен для некоторых наших вдумчивых читателей. Но он занял бы непомерно много места (это около сотни «серьезных» слайдов, к каждому из которых еще нужно добавить немало комментариев). Поэтому я отмечу лишь отдельные наиболее интересные, на мой взгляд, моменты, тем более что некоторые из присутствовавших в нем деталей я и мои коллеги уже описывали в своих статьях по результатам предыдущих IDF и недавних «технологических прорывов» Intel. Более развернуто я изложу этот материал, возможно, в другой раз.

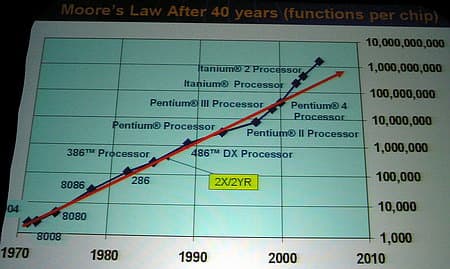

Последние 40 лет число элементов на кремниевых кристаллах неуклонно продолжало удваиваться каждые два года, а стоимость одного транзистора на кристалле теми же темпами снижалась.

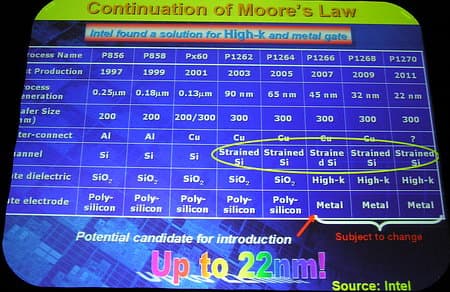

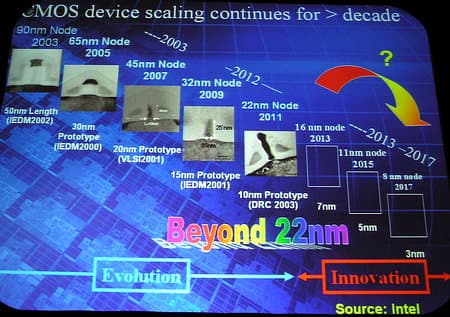

Лет 10 назад ученые предрекали большие проблемы при переходе к 100-нанометровым приборам, но, к счастью, этого не случилось, и нынче у лидеров отрасли есть хорошо изученные перспективы развития традиционной кремниевой технологии с планарными КМОП-транзисторами еще лет на 10 вперед (см. слайд).

Необходимость в принципиально новых электронных приборах возникнет лишь году к 2013-му, когда возможности миниатюризации нынешних приборов фактически будут исчерпаны.

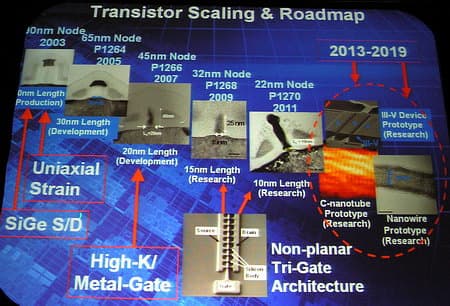

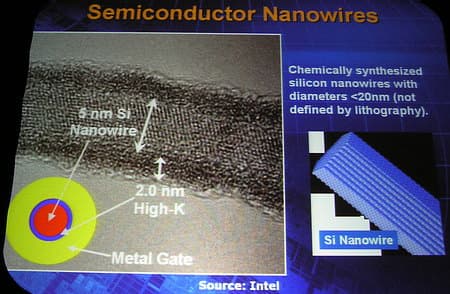

Среди новых кремниевых приборов рассматриваются многозатворные (например, tri-gate) нанотранзисторы, приборы на основе кремниевых нанотрубок, полностью окруженные затвором, а также приборы с квазибаллистическим транспортом.

В более отдаленной перспективе рассматриваются также углеродные нанотрубки диаметром в единицы нанометров, которые, в зависимости от строения, могут выступать в качестве металла или полупроводника. Интересными для наноэлектроники являются приборы на базе гетероструктур InSb (с уникально высокой подвижностью), см. слайд.

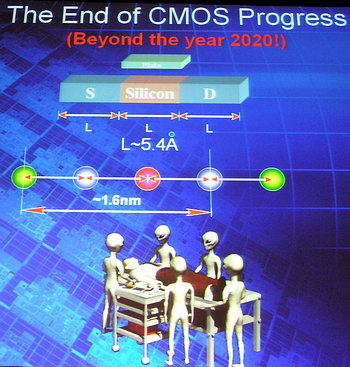

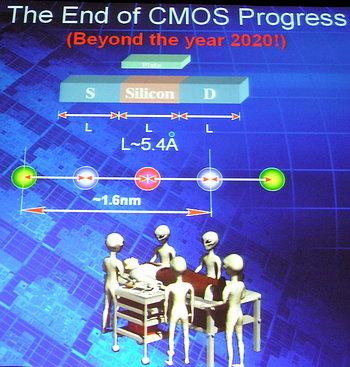

А что же будет после 2020 года, когда КМОП-технология исчерпает возможности миниатюризации, достигнув атомарного предела?

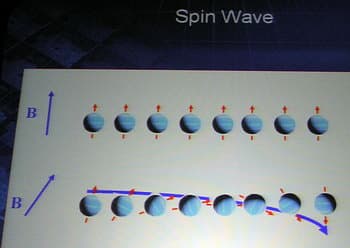

Тогда в ход, возможно, пойдет спинтроника — оперирование магнитными моментами элементарных частиц:

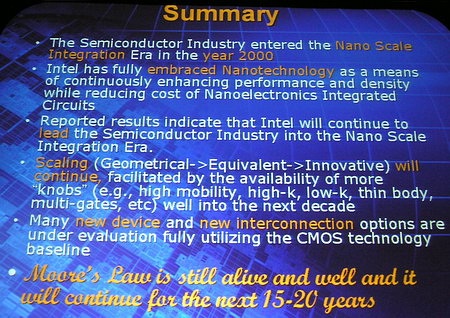

Кое-кто поговаривает и о квантовых компьютерах. Пока же КМОП-технология жива и закон Мура будет действовать еще, по крайней мере, лет 15-20.



Кремниевая фотоника: новый прорыв

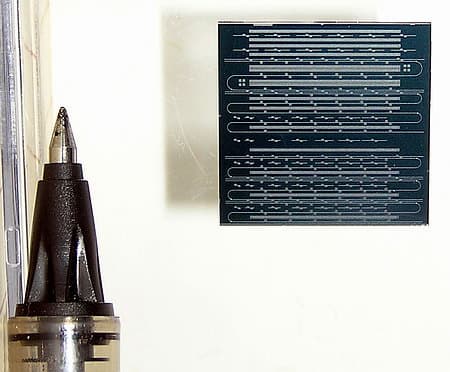

Другим интересным событием нулевого дня этого IDF стал доклад о первом в мире непрерывном лазере, созданном на кремниевом кристалле в Intel. Строго говоря, новость об этом обошла мир за несколько дней до IDF (17 февраля вышла соответствующая статья в Nature и пресс-релиз корпорации), но здесь главные разработчики нового прибора прилюдно поделились многими доселе неизвестными деталями и продемонстрировали аудитории многочисленные кристаллы с такими лазерами. Например, на этом фото (фото автора) кристалл содержит сразу 8 таких лазеров.

Не вдаваясь в подробности, отметим, что для того, чтобы создать такой лазер на кремнии, ученым Intel пришлось решить важную проблему — так называемой «двухфотонной абсорбции», которая ранее препятствовала созданию непрерывного лазера на кремнии.

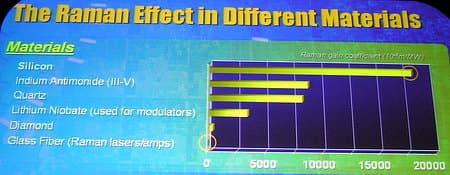

Использование кремния в качестве материала для создания лазера и для многократного усиления ИК-излучения (благодаря гигантскому, примерно в 20000 раз эффекту Рамана),

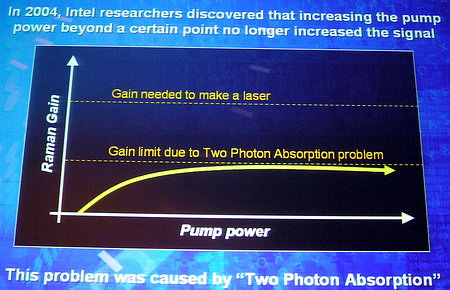

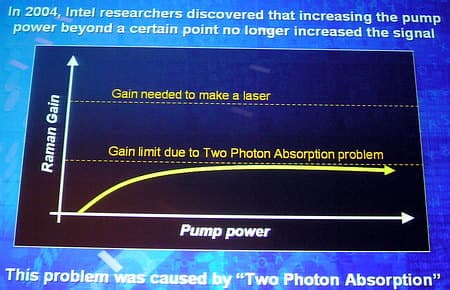

прежде было проблематично, поскольку рамановское усиление при мощной накачке выходило в насыщение, и получаемой при насыщении мощности не хватало для создания непрерывного лазера.

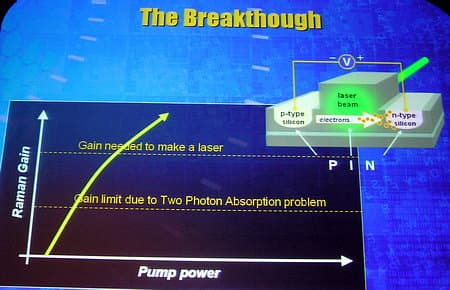

Дело в том, что энергии одного инфракрасного фотона (кванта света) недостаточно для того, чтобы при соударении с атомом кристаллической решетки кремния выбить из него (освободить) электрон. Однако если с атомом столкутся сразу два фотона (что нередко происходит при интенсивной накачке лазера внешним излучением), то ионизация атома становится возможной, и свободные электроны в кремнии начинают сами поглощать фотоны, препятствуя тем самым дальнейшему рамановскому усилению. Проблему удалось решить, создав вдоль оптического канала так называемую p-i-n-структуру (области кремния с дырочной и электронной проводимостью соответственно по бокам нелегированного оптического канала в кремнии, см. рисунок).

Подавая электрическое смещение между p- и n-областями кремния, «двухфотонные» свободные электроны можно эффективно удалять из области оптического канала, существенно повышая тем самым рамановское усиление в кремнии и создавая непрерывный лазер.

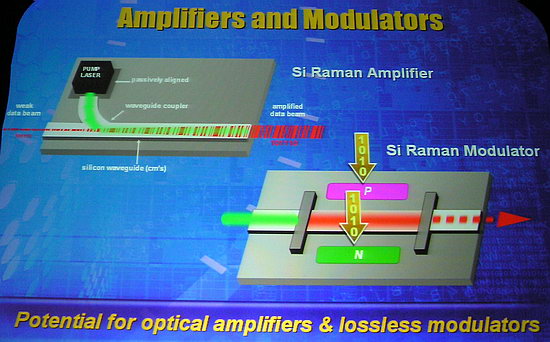

На базе данного решения можно создавать два важных оптических прибора прямо на едином кристалле кремния — усилитель и модулятор сигналов.

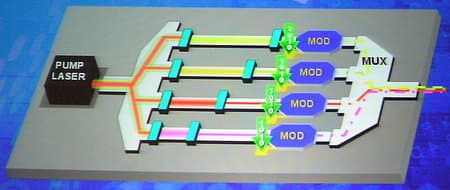

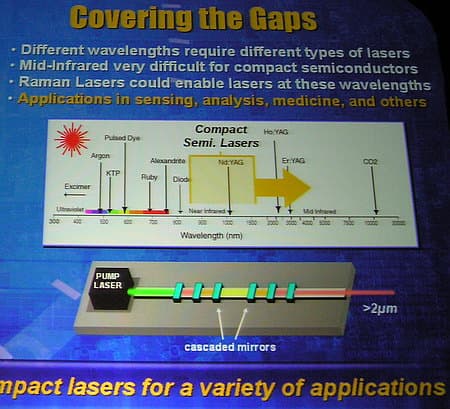

А также при помощи каскадов зеркал (расположенных прямо на кремнии) делать многоволновые оптические каналы связи и компактные лазеры для различных применений.


В руках у Mario Paniccia, директора Intel Photonic Technology Lab, кристалл нового непрерывного кремниевого лазера (справа) и традиционный дорогой рамановский оптический усилитель (слева):

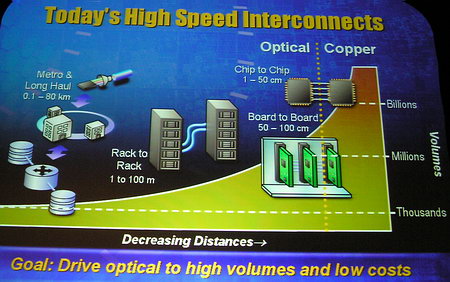

Это достижение сотрудников Intel открывает новые горизонты развития кремниевой фотоники и ее дальнейшего внедрения в традиционную микроэлектронику.
