Кинотеатральный DLP-проектор ViewSonic Pro7827HD


Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования DLP
Матрица Один чип DMD
Разрешение 1920×1080 (Full HD)
Объектив 1,3x
Тип источника света Ртутная лампа высокого давления, 240 Вт
Срок службы источника света 3500/6500 ч (режимы обычный/SuperEco)
Световой поток 2200 ANSI лм
Контрастность 22 000 : 1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ (в скобках — расстояние до экрана) минимум 0,8 м (0,8—1,0 м)
максимум 7,6 м (7,7—10,0 м)
Интерфейсы
  • Видео/аудиовход, HDMI 1.4a, 3 шт., два с поддержкой MHL
  • Видеовход, VGA (с поддержкой компонентного сигнала), Mini-D-sub 15 pin
  • Видеовход, композитный, RCA
  • Видеовход, S-Video
  • Сквозной видеовыход VGA, Mini-D-sub 15 pin
  • Аудиовход, гнездо миниджек 3,5 мм 2 шт., один с поддержкой микрофона
  • Аудиовыход, гнездо миниджек 3,5 мм
  • Интерфейс HID-устройства/обновление ПО, гнездо USB Mini-B
  • Удаленное управление по RS-232C, D-sub 9 pin (m)
  • Выход питания, гнездо USB типа A, 5 В/2 А
  • Выход питания, вилка Micro-USB типа A на кабеле
Форматы входного сигнала Телевизионные (композитный): NTSC, PAL, PAL60, SECAM
Компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): до 1080p при 60 Гц
Аналоговые RGB-сигналы: до 1080p при 60 Гц (отчет MonInfo)
Цифровые сигналы (HDMI): до 1080p при 60 Гц (отчет MonInfo)
Уровень шума 36 дБ яркий режим / 31 дБ режим SuperEco
Встроенная звуковая система Громкоговоритель 10 Вт
Особенности
  • Поддержка стереоскопического режима с последовательным выводом кадров
  • Поддержка активных 3D-очков
  • Технология SuperColor
  • Отсек с питанием для Wi-Fi-адаптера
  • Кабельная крышка
  • Цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений
  • Разъем для кенсингтонского замка
  • Скоба для тросика
Размеры (Ш×В×Г) 316×103,7×228 мм
Масса 2,6 кг
Потребляемая мощность Максимум 365 Вт, менее 0,5 Вт в ждущем режиме
Напряжение питания 100—240 В, 50—60 Гц
Комплект поставки
  • Проектор
  • ИК-пульт ДУ и два элемента питания AAA
  • Кабельная крышка
  • VGA-кабель
  • Кабель питания (евровилка)
  • Кабель питания (британская вилка)
  • Краткое руководство пользователя
  • CD-ROM c инструкциями по эксплуатации на нескольких языках
Ссылка на сайт производителя www.viewsoniceurope.com/ru
Средняя текущая цена T-13754102
Розничные предложения L-13754102-10

Внешний вид

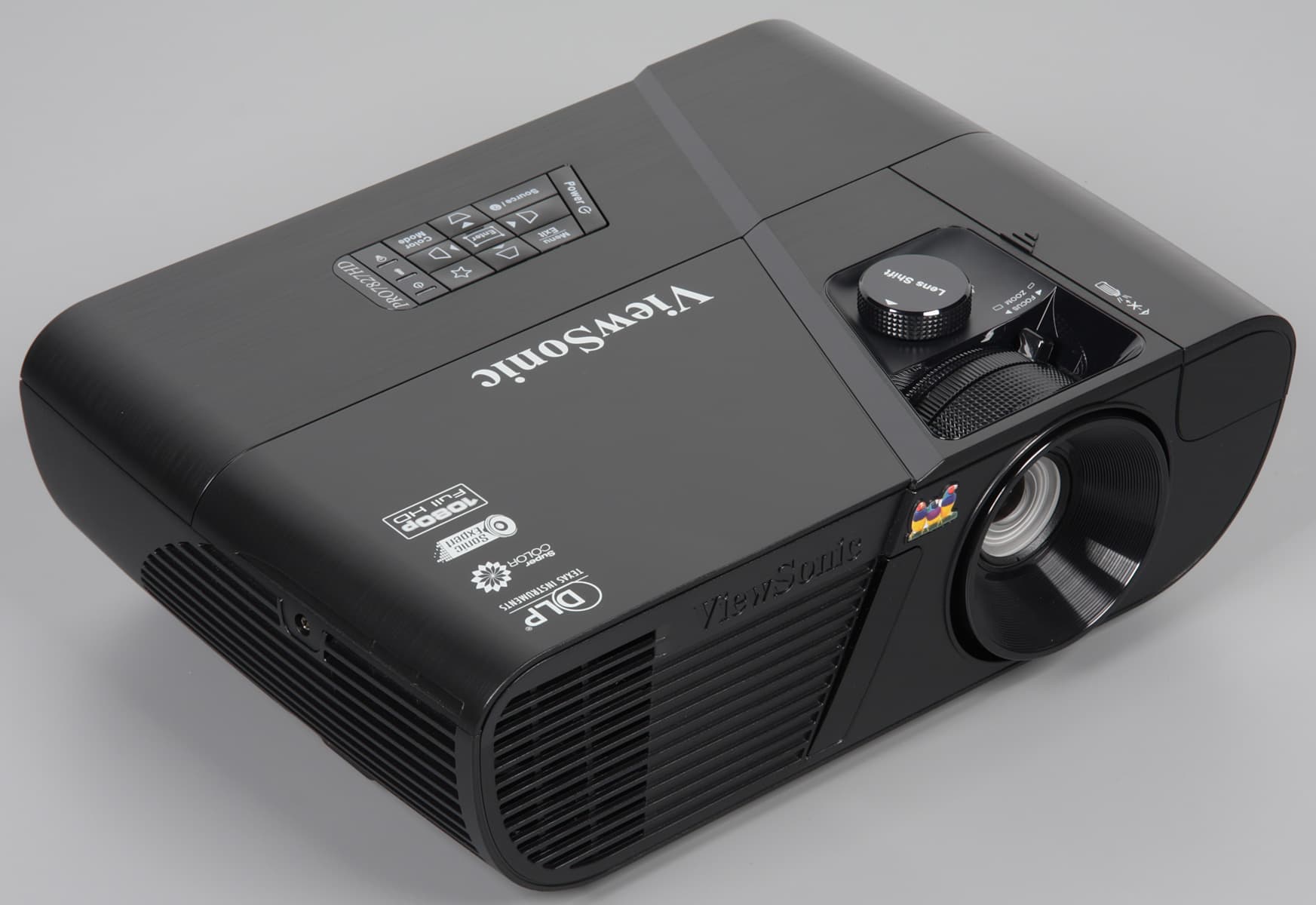

DLP-проектор ViewSonic Pro7827HD, общий вид

Корпус проектора в основном изготовлен из черного пластика с матовой поверхностью, но есть зеркально-гладкие участки, а верхняя панель имеет фактуру под неполированный металл.

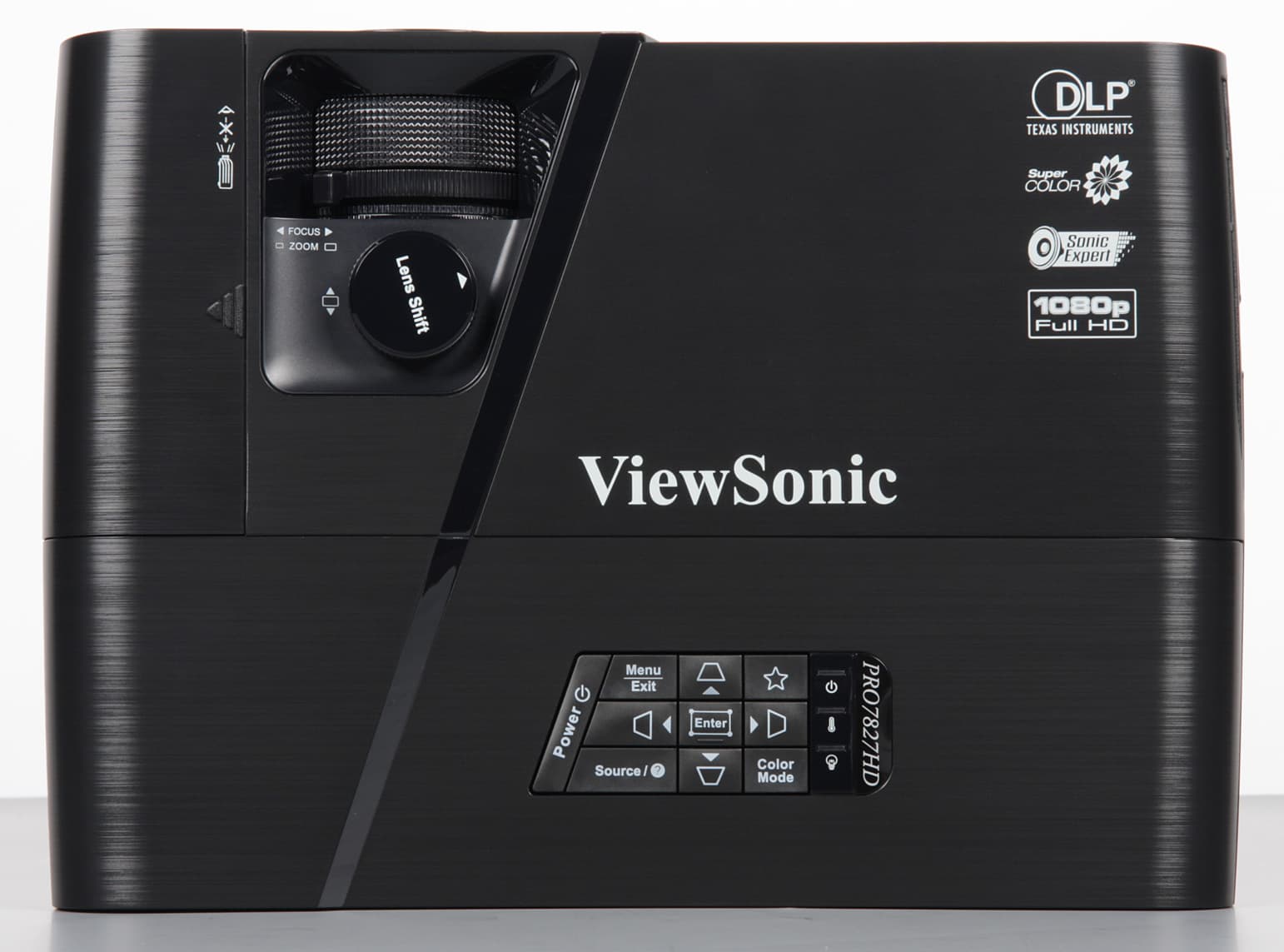

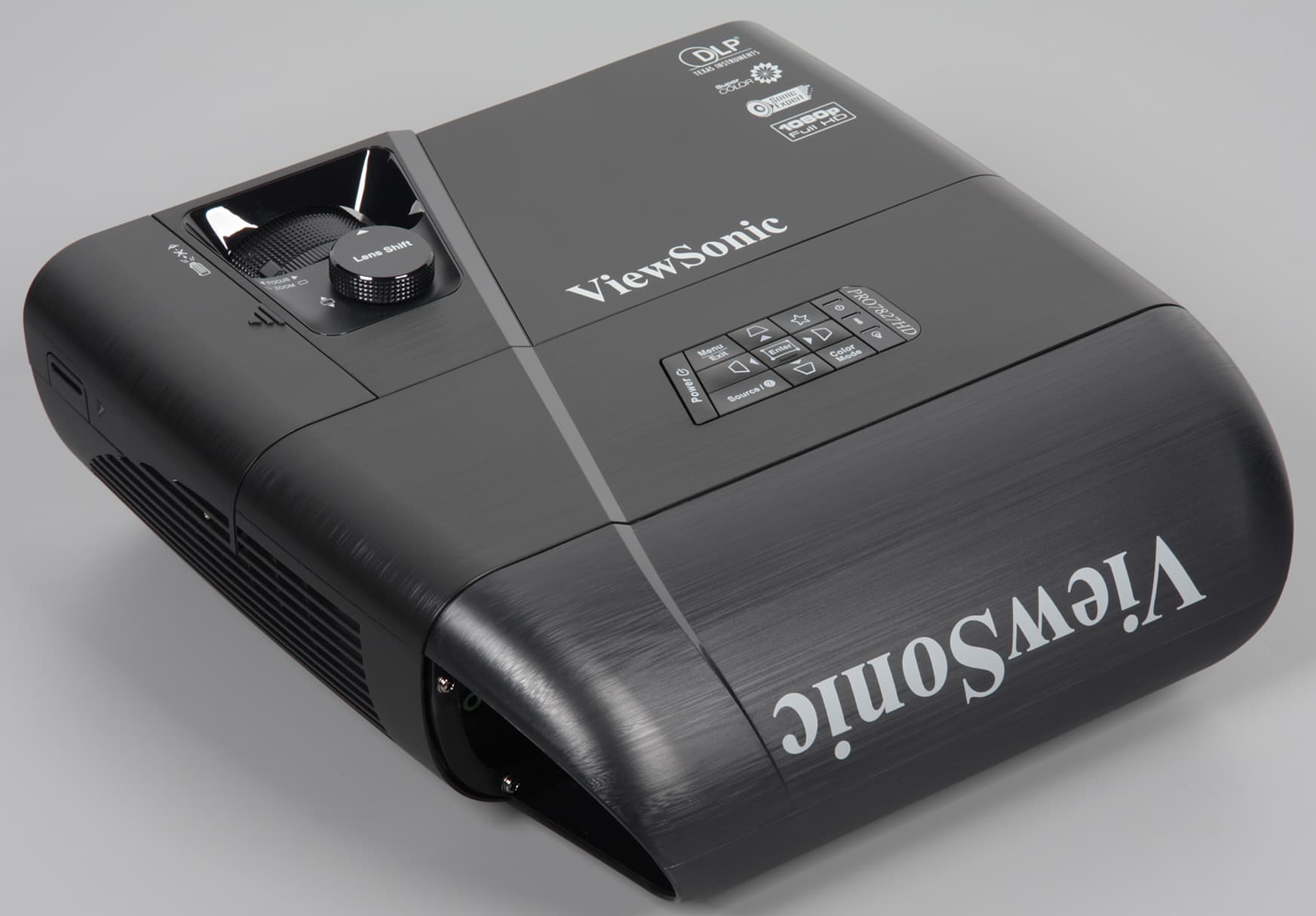

DLP-проектор ViewSonic Pro7827HD, вид сверху

В целом корпус не маркий и с точки зрения использования в домашнем кинотеатре имеет правильный цвет. По бокам — вентиляционные решетки.

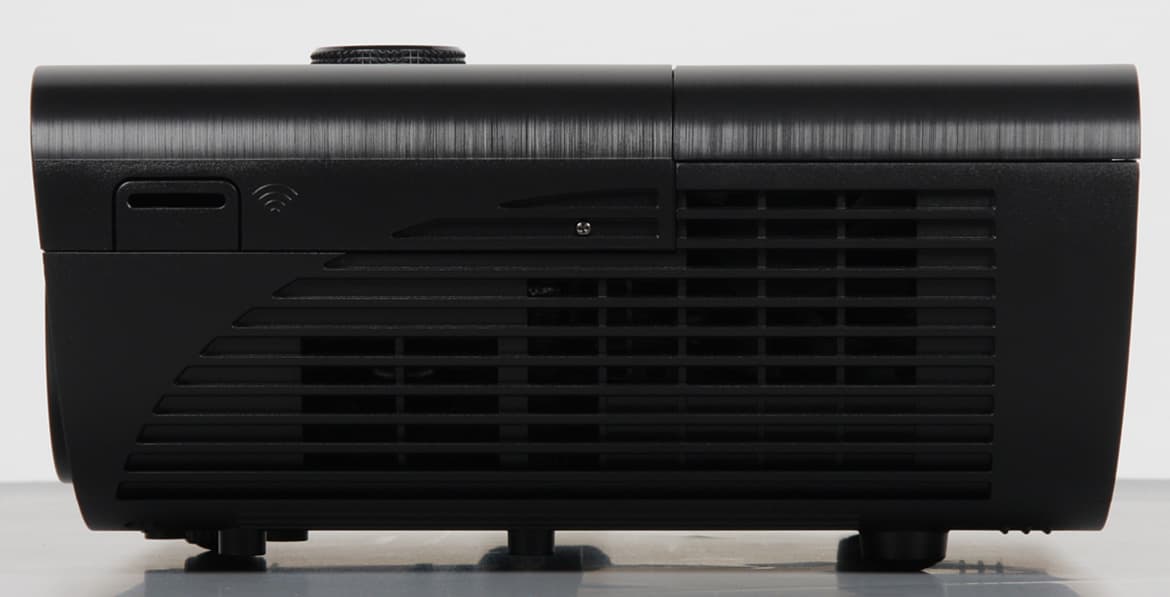

DLP-проектор ViewSonic Pro7827HD, вид слева

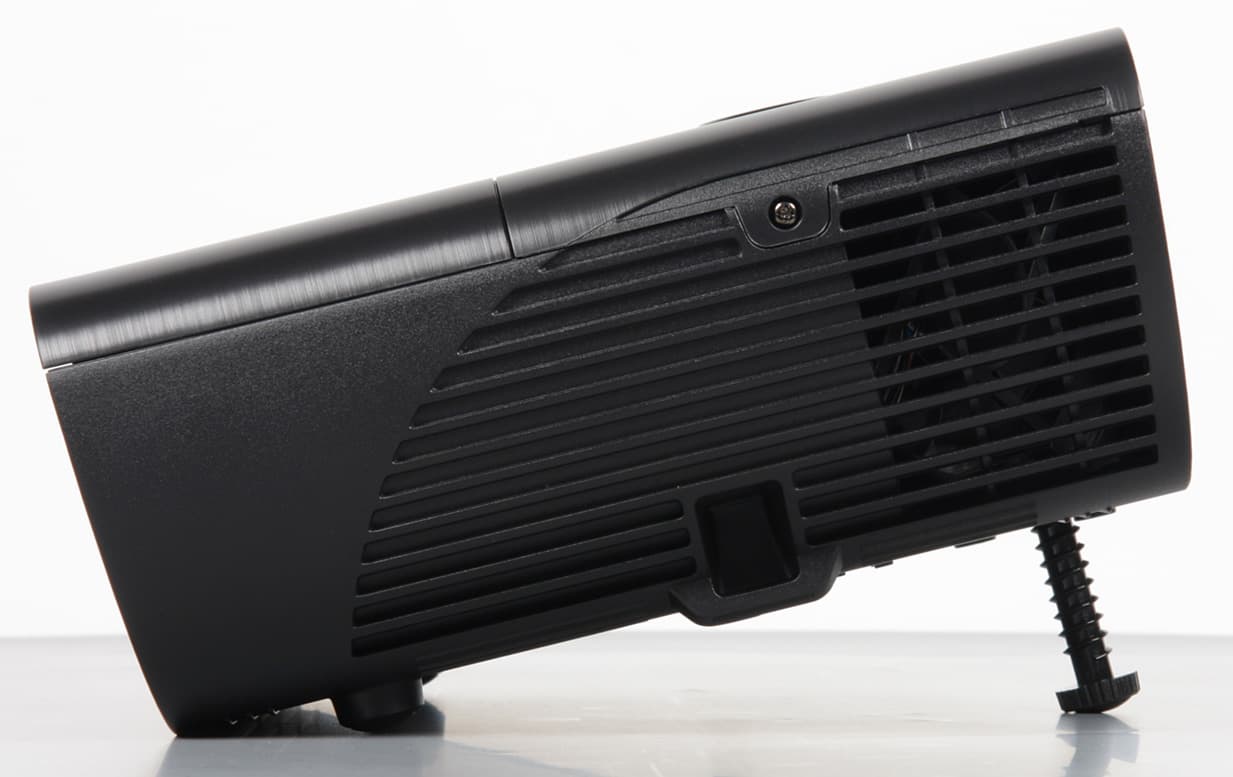

DLP-проектор ViewSonic Pro7827HD, вид справа

За решеткой на левом боку ближе к передней части находится относительно крупный громкоговоритель с диффузором круглой формы. На верхней панели над объективом есть ниша, открывающая доступ к ребристом кольцам трансфокатора и фокусировки, над нишей — вороток вертикального сдвига объектива, а правее и ближе к задней панели находятся кнопки управления и индикаторы состояния.

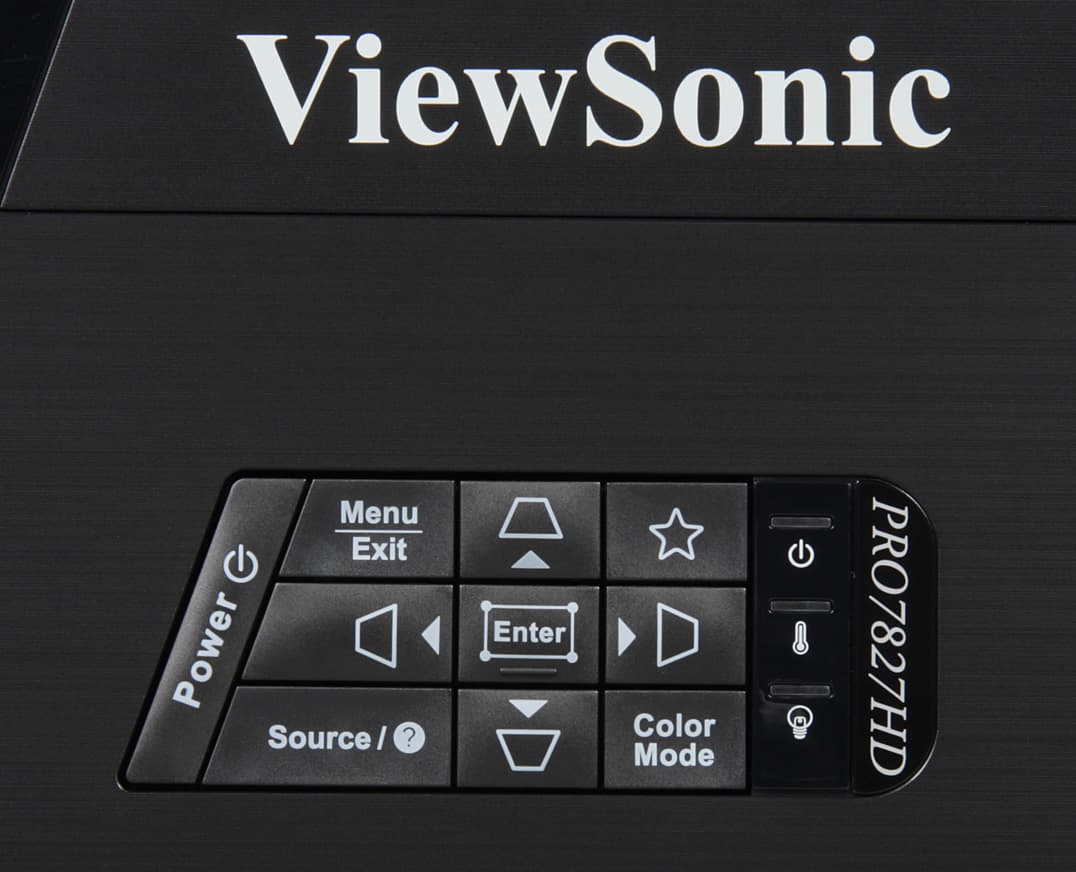

DLP-проектор ViewSonic Pro7827HD, контрольная панель

Кроме того, на верхней панели присутствует крышка, закрывающая отсек с разъемом HDMI (он поддерживает подключение по MHL) и вилкой Micro-USB на коротком кабеле.

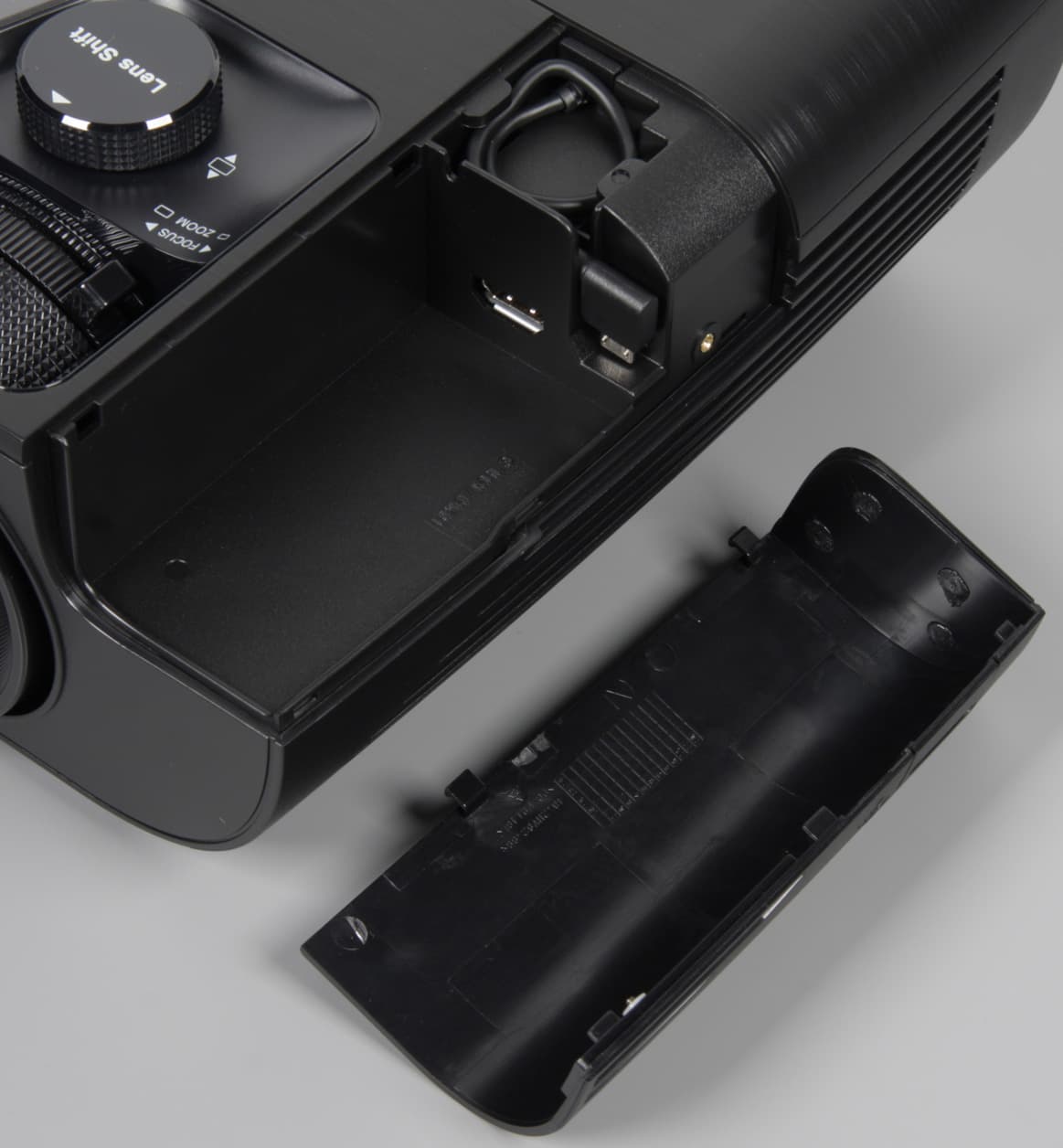

DLP-проектор ViewSonic Pro7827HD, отсек для Wi-Fi-адаптера

Предполагается, что в этот отсек пользователь может установить опциональный Wi-Fi-адаптер, который при необходимости можно запитать от Micro-USB, расширив тем самым возможности проектора за счет беспроводных функций. На задней панели — ниша с интерфейсными разъемами.

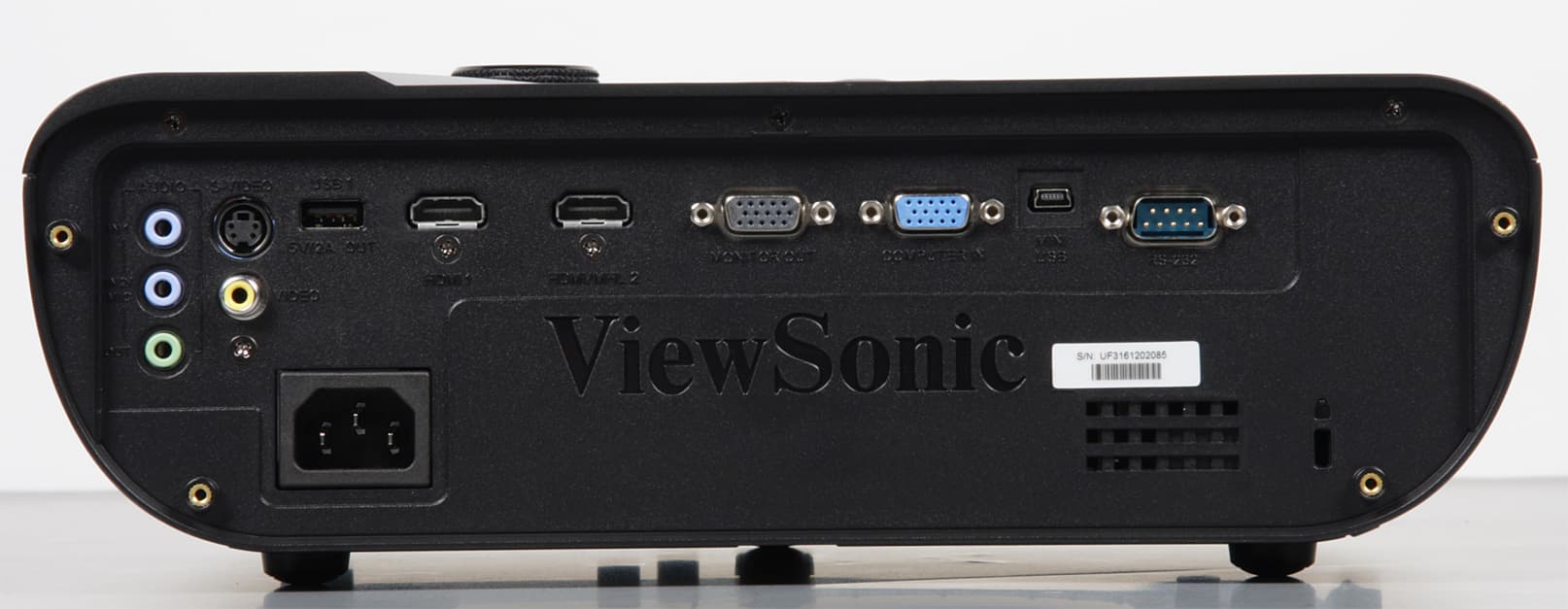

DLP-проектор ViewSonic Pro7827HD, вид сзади

Также на задней панели можно обнаружить разъем питания и разъем для кенсингтонского замка. Выполнив все подключения, на заднюю панель можно закрепить кабельную крышку, придав тем самым проектору более аккуратный вид.

DLP-проектор ViewSonic Pro7827HD, вид сзади

ИК-приемник только один — спереди.

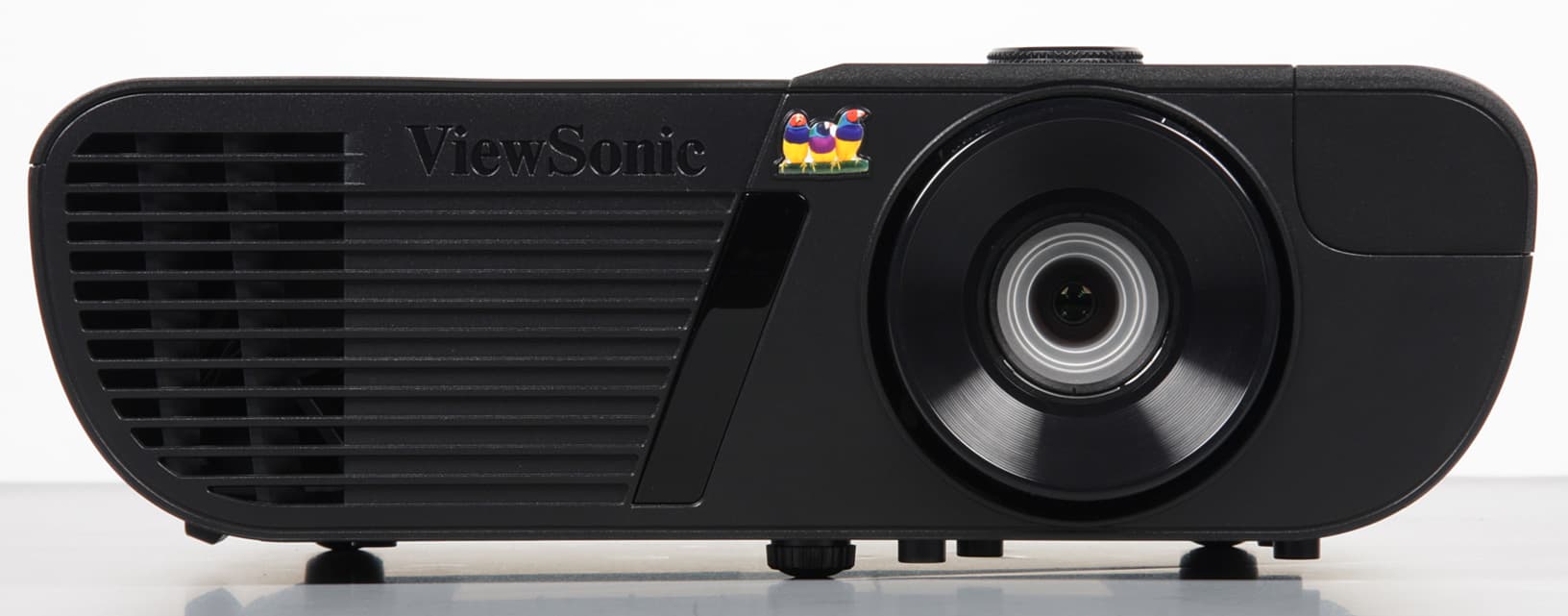

DLP-проектор ViewSonic Pro7827HD, вид спереди

Передняя ножка вывинчивается из корпуса (примерно на 37 мм, резьбовая стойка из пластика), что позволяет приподнимать переднюю часть проектора. Сзади проектор опирается на две ножки с резиновыми подошвами. В днище проектора вделаны 5 металлических втулок с резьбой, предназначенные для монтажа на потолочном кронштейне или установки на штатив. На стыке днища и правого бока есть скоба из пластика, за которую проектор можно пристегнуть к чему-то массивному, чтобы не украли.

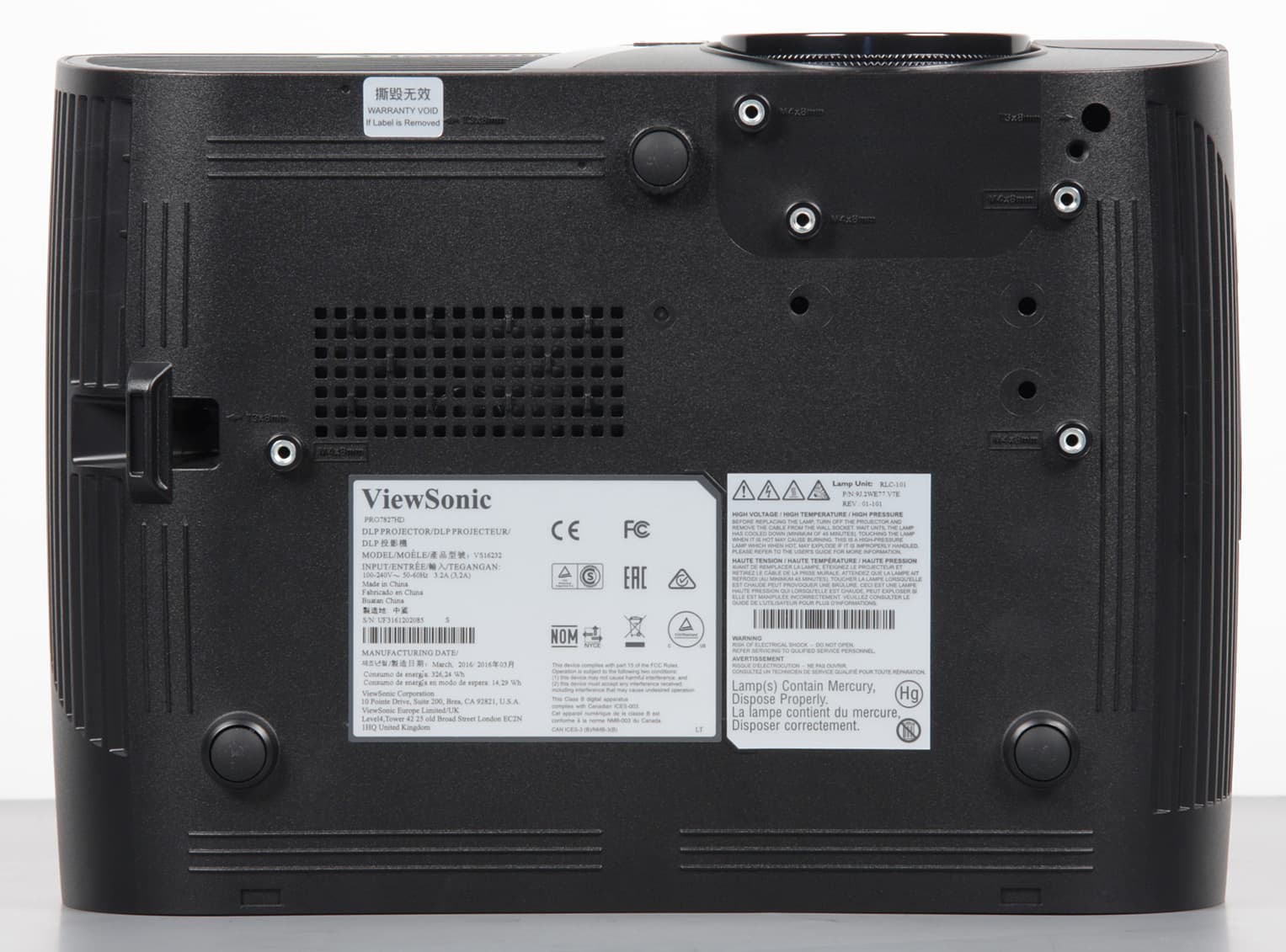

DLP-проектор ViewSonic Pro7827HD, вид снизу

Поставляется проектор в небольшой красочно оформленной коробке с пластиковой ручкой сверху.

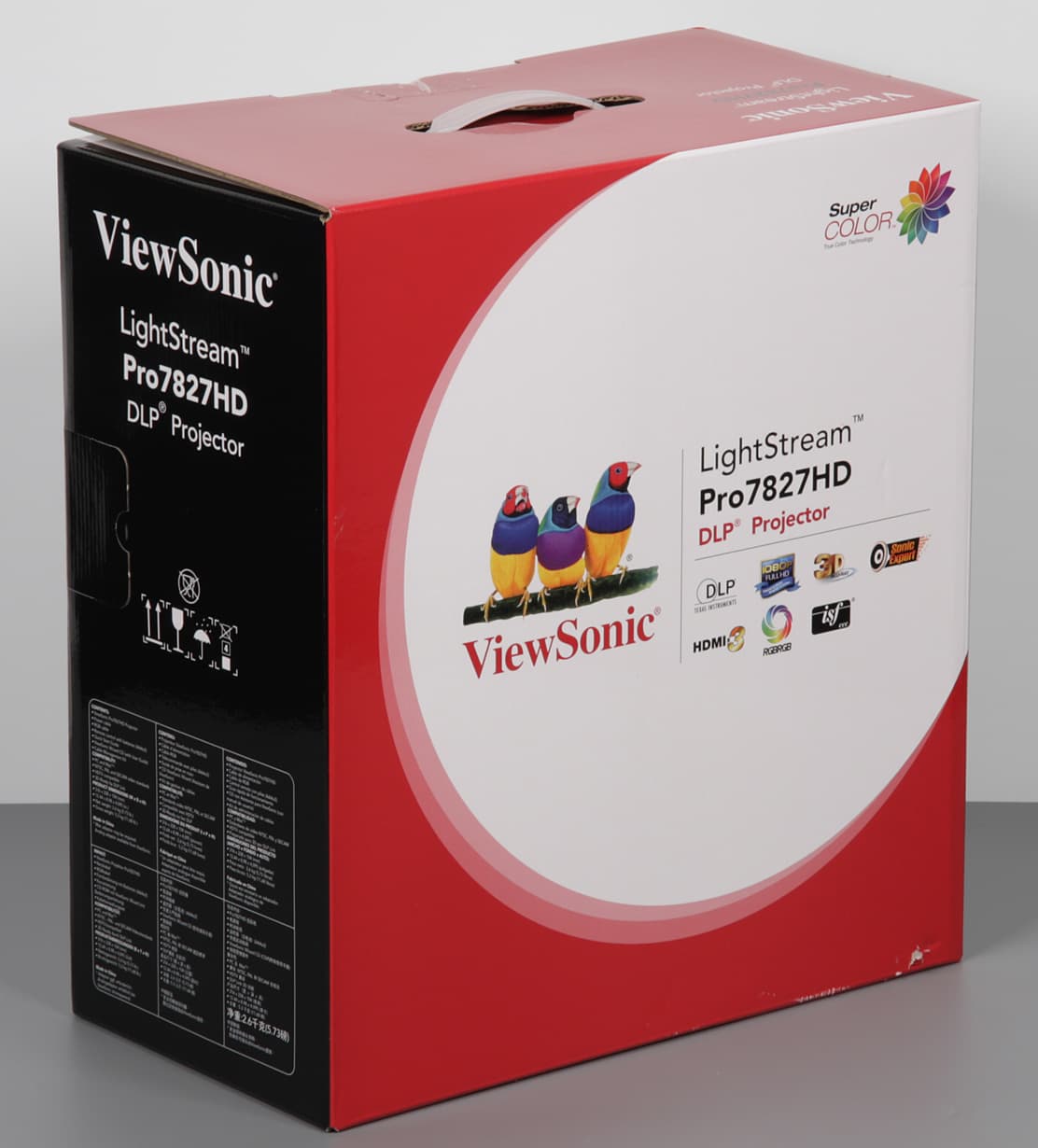

DLP-проектор ViewSonic Pro7827HD, коробка

Пульт

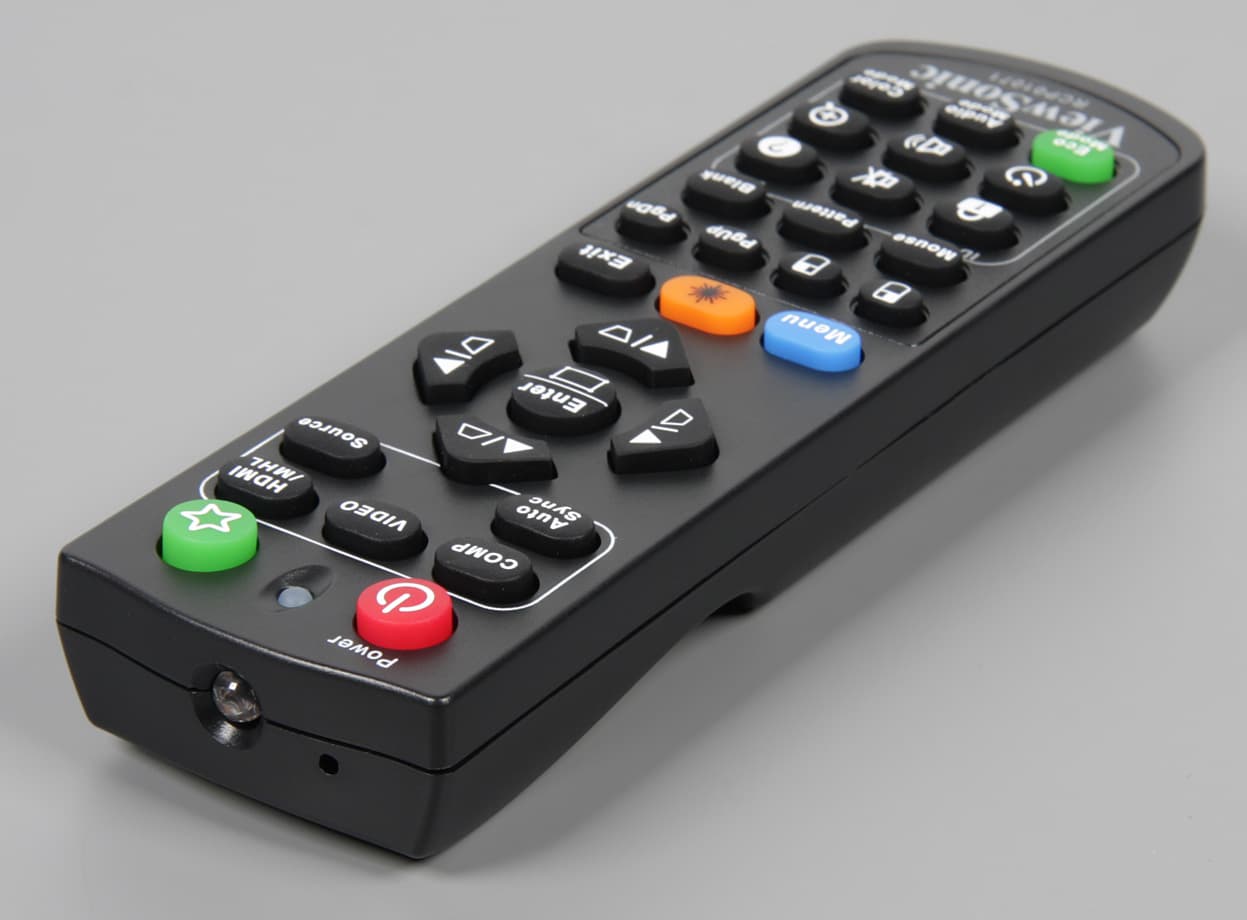

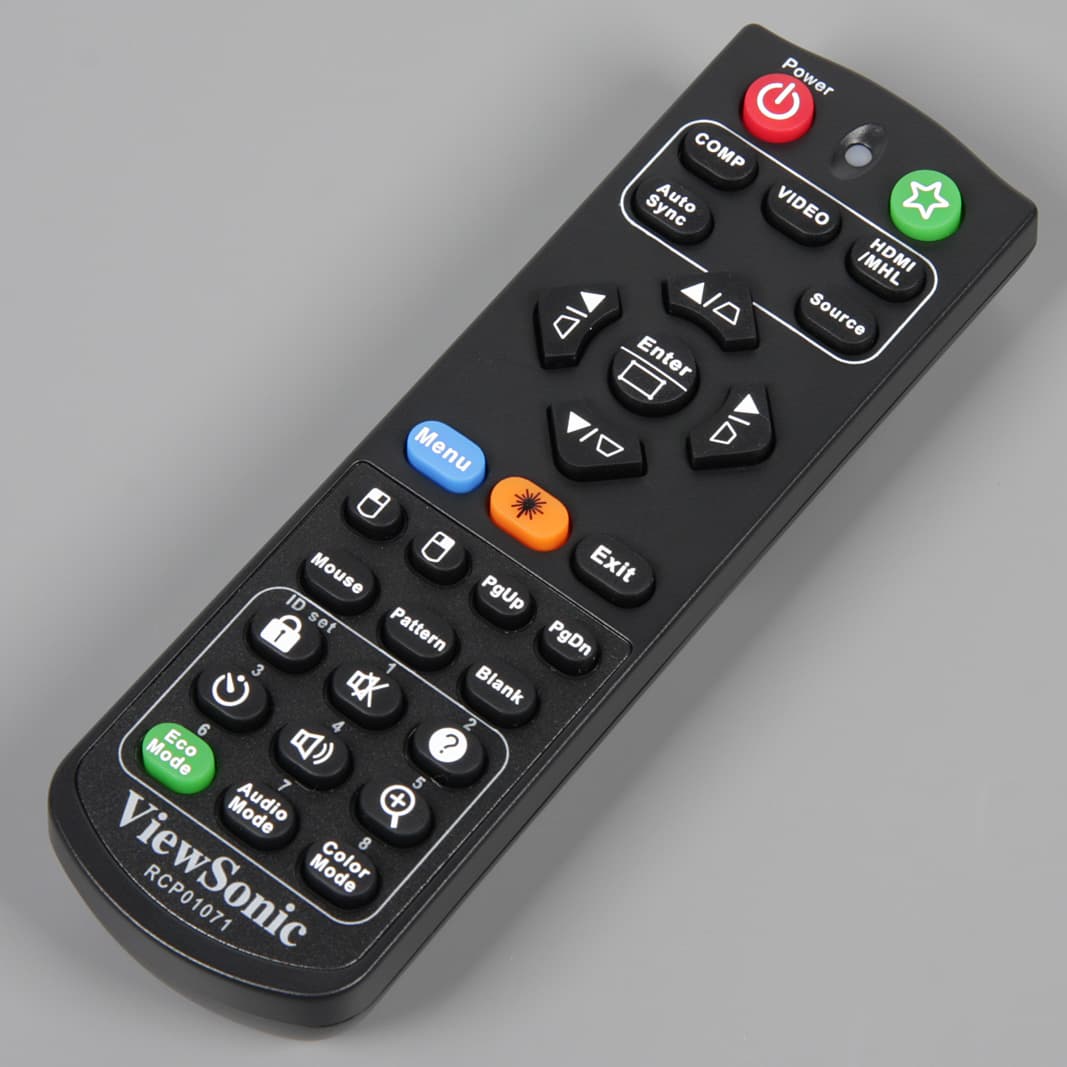

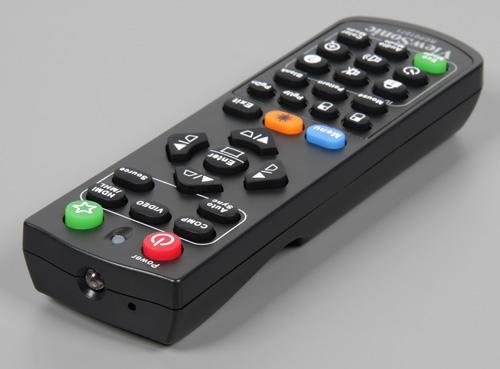

DLP-проектор ViewSonic Pro7827HD, пульт ДУ

Пульт не очень большой, в руке лежит удобно. Корпус пульта изготовлен из черного пластика с матовой поверхностью. Кнопки некрупные (из резиноподобного материла), расположены они тесновато, впрочем часто используемые кнопки покрупнее и расставлены посвободнее. Обозначения кнопок мелковаты, но контрастные. В пульт встроена лазерная указка, правда кнопка, ее включающая, расположена между часто используемыми, поэтому иногда нажимается случайно.

DLP-проектор ViewSonic Pro7827HD, пульт ДУ

Нужно быть осторожным, чтобы не засветить кому-то в глаз лазером, просто работая с меню. Зеленой кнопке со звездочкой можно назначить одну из функций из списка в меню установок.

DLP-проектор ViewSonic Pro7827HD, меню

Пульту можно присвоить один из восьми кодов, при этом пульт будет управлять проектором только при совпадении с кодом, установленным через меню на проекторе. Питается пульт от двух элементов питания AAA. Коды команд пульта приведены в руководстве, что может пригодиться для систем управления умным домом.

Коммутация

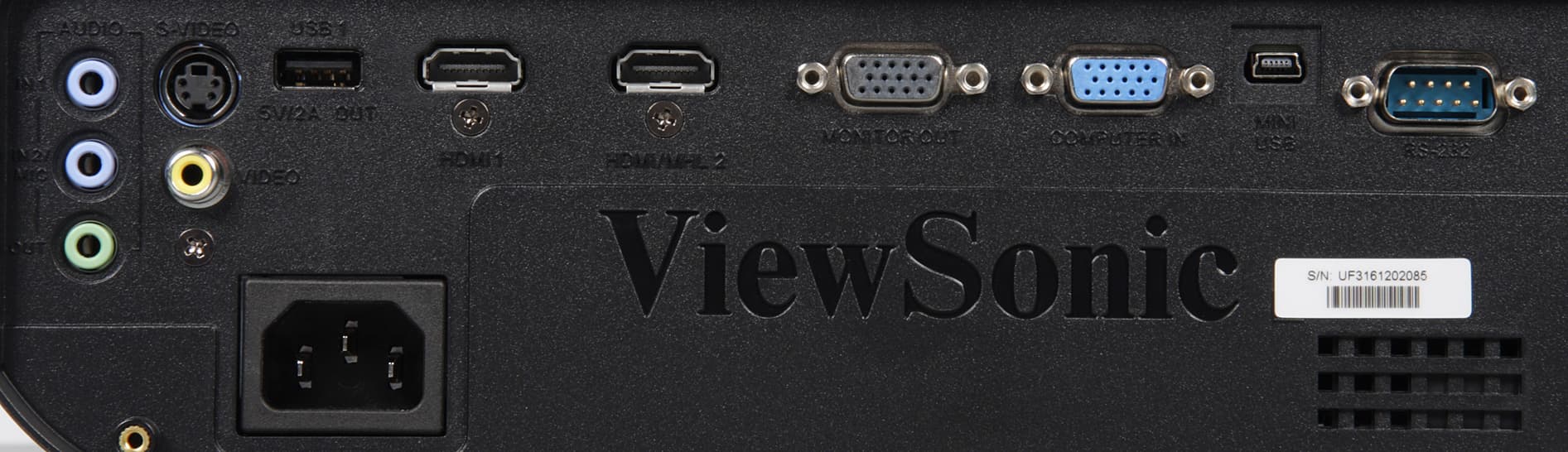

DLP-проектор ViewSonic Pro7827HD, разъемы

Проектор оснащен стандартными разъемами. Входов относительно много — набор аналоговых интерфейсов и три цифровых HDMI, один из который спрятан в нишу для опционального Wi-Fi-адаптера. Два входа HDMI поддерживает подключение мобильных устройств по MHL. Ко входу VGA можно подключать и источники компонентного цветоразностного сигнала, но для этого нужно будет воспользоваться переходником на три разъема RCA. Есть автоматическое обнаружение сигнала на входах (его можно отключить). В проектор встроен громкоговоритель, поэтому есть и аналоговые аудиовходы, также входы HDMI способны принимать звук в цифровом виде. К одному из двух аналоговых аудиовходов можно подключить микрофон. Для подключения внешней аудиосистемы или наушников нужно использовать выход Out (группы Audio), если этот разъем задействован, то встроенный громкоговоритель отключается. К разъему Monitor out можно подключить внешнее устройство отображения — на этот разъем передается то, что поступает на вход VGA. Данная функция может работать даже тогда, когда проектор находится в режиме ожидания. Интерфейс RS-232 предназначен для дистанционного управления проектором, соответствующие спецификации приведены в руководстве пользователя. Подключенный по USB (через разъем Mini-USB) проектор определяется как HID-устройство, что позволяет при подключении по VGA с пульта проектора на компьютер передавать управляющие сигналы — двигать курсор мыши, нажимать на ее кнопки и эмитировать нажатие на клавиши перелистывания страниц. Разъем USB типа A предназначен для подпитки внешних устройств (заявлено, что выдает до 2 А), например, его можно использовать для подзарядки активных очков или беспроводных приемников/микрокомпьютеров, подключенных к HDMI. Судя по всему, в стереоскопическом режиме для синхронизации затворных очков с выводом кадров используется технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов). Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали. Заявлено, что поддерживаются стереоскопические сигналы с чередованием кадров (до 120 Гц при 1280 на 720(800) пикселей), с горизонтальной или вертикальной стереопарой и упакованные кадры, а проектор можно непосредственно подключать к плееру Blu-ray 3D.

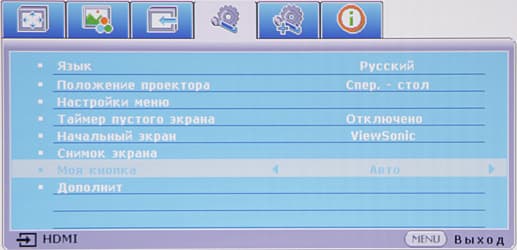

Меню и локализация

Шрифт в меню с настройками достаточно крупный и читаемый, но надписи не очень контрастные. Навигация более-менее удобная. Запоминается последняя страница, к которой обращался пользователь. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку вносимых в изображение изменений. Меню может находиться в пяти областях экрана, есть возможность выбора тайм-аута автоматического выхода из меню. Присутствует версия меню на русском языке.

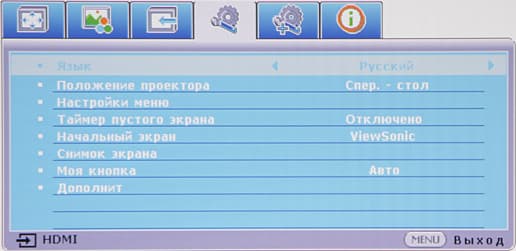

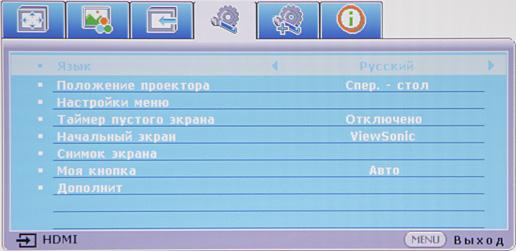

DLP-проектор ViewSonic Pro7827HD, меню

Перевод на русский язык адекватный. К проектору прилагается напечатанное краткое руководство пользователя в основном в картинках, а русскую версию полного руководства можно найти на прилагаемом CD-ROM или на сайте производителя.

Управление проекцией

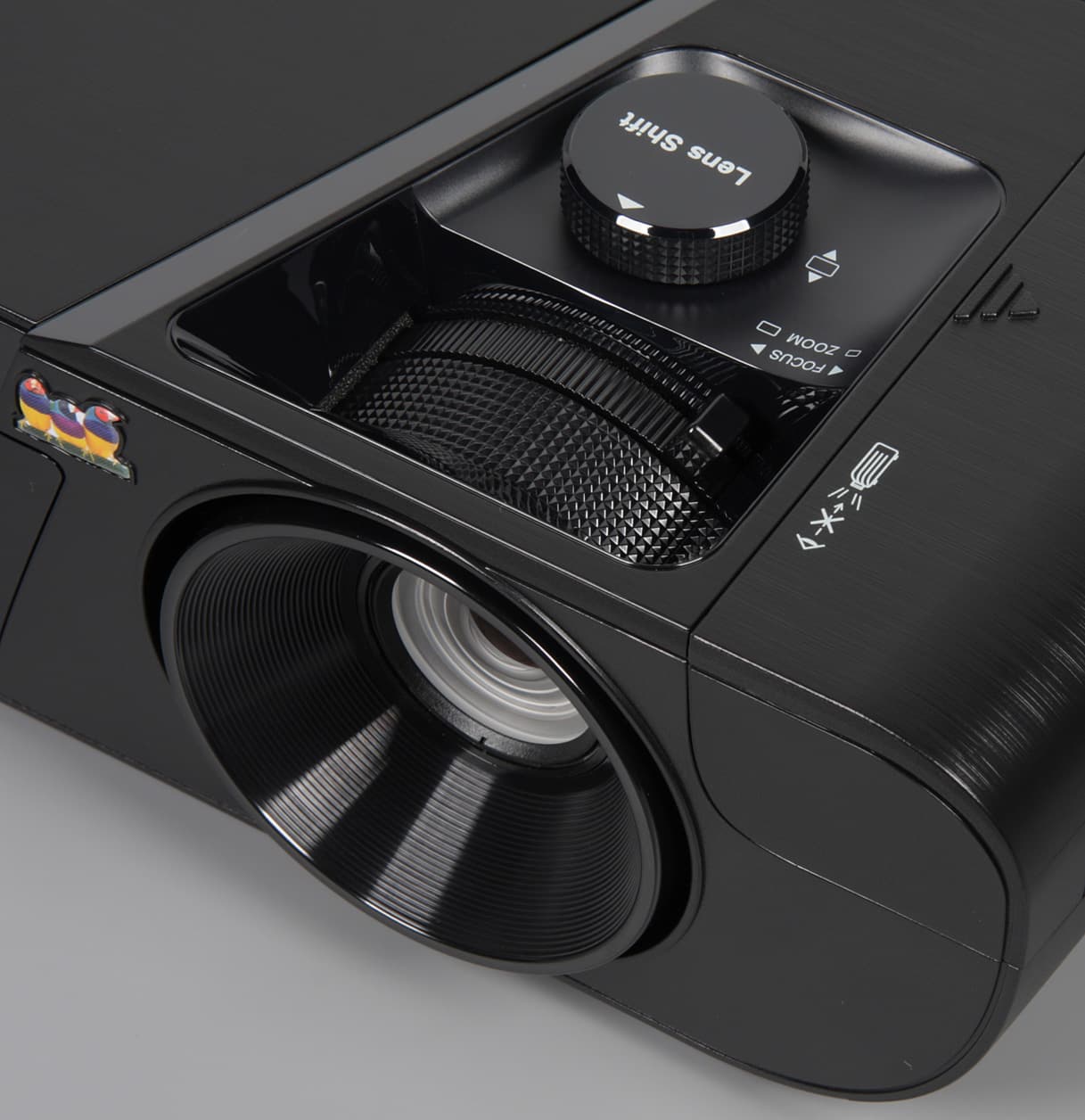

DLP-проектор ViewSonic Pro7827HD, объектив

Фокусировка изображения на экране и регулировка фокусного расстояния производится вращением ребристых колец на объективе. Кольцо трансфокатора имеет и выступающий рычажок. Проекция направлена вверх, так что нижний край области проекции находится заметно выше оси объектива. Воротком проекцию можно чуть подвинуть вверх-вниз (заявлено, что диапазон сдвига составляет 20% от высоты проекции). В наличии функция ручной коррекции вертикальных и горизонтальных трапецеидальных искажений, а также удобная функция коррекции геометрии по углам. Есть несколько режимов трансформации — достаточно, чтобы привести в соответствие формат области проекции и распространенные форматы видео.

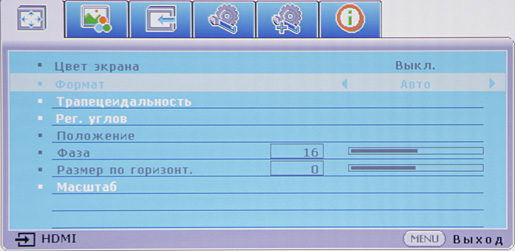

DLP-проектор ViewSonic Pro7827HD, меню

Присутствует обрезка краев с увеличением и функция цифрового увеличения с возможностью прокрутки увеличенной области. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Настройку проекции облегчает встроенный тестовый шаблон. Проектор среднефокусный, поэтому его можно размещать на уровне переднего ряда зрителей или за ним.

Настройка изображения

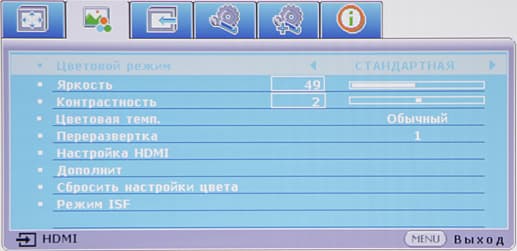

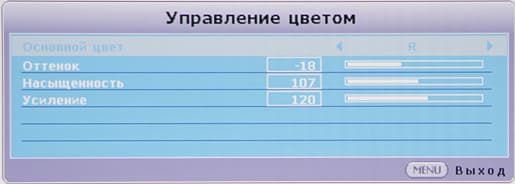

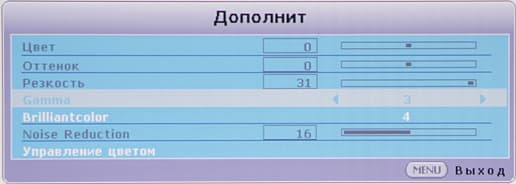

В проекторе есть несколько предустановленных профилей. Настроек, регулирующих яркостный и цветовой баланс, относительно много, разобраться в них не очень просто, многие значения привычных величин в условных единицах, некоторые настройки отчасти дублируют друг друга в плане производимого эффекта.

DLP-проектор ViewSonic Pro7827HD, меню

DLP-проектор ViewSonic Pro7827HD, меню

DLP-проектор ViewSonic Pro7827HD, меню

Настройки запоминаются для каждого типа подключения.

Дополнительные возможности

Проектор может самостоятельно включаться при подаче питания, по команде по HDMI (поддерживается CEC) или при обнаружении сигнала на VGA-входе. Есть функция автоматического отключения (сначала просто понижается энергопотребление) проектора после заданного интервала отсутствия сигнала или после заданного времени. На временное отключение проекции можно установить лимит времени. Для использования в качестве заставки можно захватить выводимое изображение. Присутствует функция показа таймера презентации с прямым или обратным отсчетом. Проектор может показывать текстовые субтитры, передаваемые с некоторыми видами видеосигналов. Для исключения несанкционированного использования проектора служит защита паролем и блокировка кнопок на корпусе проектора. Впрочем, все эти функции мы не тестировали, просто перечисляем, что указано в руководстве к проектору.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут. Результаты измерений для проектора ViewSonic Pro7827HD (неуказанные настройки имеют значения, обеспечивающие максимальные яркость и контраст):

РежимСветовой поток
Макс. яркость 2300 лм
Макс. яркость, режим Eco 1500 лм
Макс. яркость, режим Super Eco 340 лм
Фильм 1300 лм
Равномерность
+33%, −42%
Контрастность
280:1

Максимальный световой поток чуть выше паспортного значения. Равномерность освещенности белого поля приемлемая. Контрастность для DLP-проектора не очень высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
Макс. яркость 1600:1
Макс. яркость + дин. яркость 4300:1
Фильм 1500:1

Контрастность без коррекции цветов (то есть в самом ярком режиме) относительно высокая. Улучшение цветопередачи в режиме Фильм естественно снижает контрастность и световой поток, то есть у пользователя есть выбор — или добиваться максимального правдоподобия цветов и немного терять в яркости и контрастности, или оставить цвета как есть, сохраняя максимальные яркость и контраст. С включенным динамическим управлением яркостью контраст между светлыми и темными кадрами возрастает, но практической пользы от этого немного.

Для оценки изменения яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для профиля ViewMatch и при Гамма = 3. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

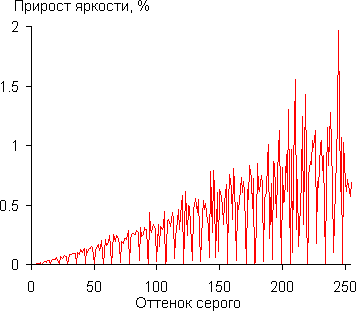

DLP-проектор ViewSonic Pro7827HD, дифференциальная гамма-кривая

Из графика следует, что далеко не каждый следующий оттенок значимо ярче предыдущего. При этом первые два ближайшие к черному оттенка не отличимы по яркости от черного цвета:

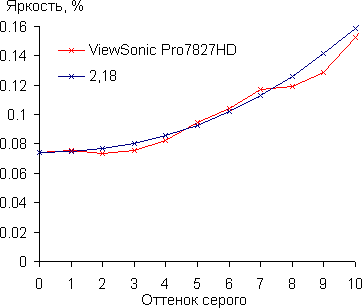

DLP-проектор ViewSonic Pro7827HD, гамма-кривая в тенях

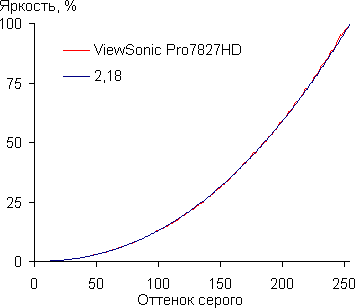

Аппроксимация полученной гамма-кривой дала значение показателя 2,18, что практически равно стандартному значению 2,2, при этом реальная гамма-кривая немного отклоняется от степенной зависимости:

DLP-проектор ViewSonic Pro7827HD, гамма-кривая

Проектор оснащен светофильтром с шестью сегментами: красный, зеленый и синий, повторяющиеся два раза в этом порядке. За счет использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color. Разумеется, увеличение яркости белого относительно, например, чистых красного, зеленого и синего ухудшает баланс яркости цветов — чистые цвета на фоне белых участков выглядят неестественно тусклыми. При выключении режима Brilliant Color баланс выравнивается. Однако при этом понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к некоторому снижению контраста.

Судя по графикам зависимости яркости от времени, частота чередования сегментов светофильтра составляет 240 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 4x. Частота относительно высокая, поэтому эффект «радуги» заметен не очень сильно. Как и во многих DLP-проекторах, для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума и потребляемая мощность, как уже было указано, зависят от текущего режима.

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Высокой мощности 41,5 Умеренно громко 283
Низкой мощности 36,3 Тихо 204

В режиме ожидания с включенными функциями энергосбережения потребление электроэнергии составило 0,4 Вт.

Для просмотра фильмов в домашней обстановке проектор немного шумноват, хорошо, что шум от системы охлаждения ровный и не раздражает.

Встроенный громкоговоритель для проектора громкий. Искажения и паразитные резонансы на максимальной громкости большие, но стоит ее понизить, как качество звука заметно улучшается. В целом качество выше среднего. При подключении наушников встроенные громкоговорители отключаются. Качество звука в наушниках низкое.

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Изображение четкое, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Оттенки на шкале серого различаются от 0 до 255, то есть нет завала ни в тенях, ни в светах. Вариация цветовой примеси на шкале серого незначительная. Автоматическая подстройка под параметры VGA-сигнала выполняется быстро и качественно.

DVI-подключение

При подключении к DVI-выходу видеокарты компьютера (с помощью кабеля-переходника с HDMI на DVI) поддерживаются режимы вплоть до 1920 на 1080 пикселей включительно при 60 Гц кадровой частоты. Геометрия отличная — прогиб внутрь по границам проекции не превышает 3-4 мм на 1,5-2 м ширины. Четкость высокая, также как и при VGA-подключении цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации незначительные, даже в углах ширина неяркой цветной каемки у контрастных объектов минимальная. Равномерность фокусировки очень хорошая — только к углам картинка чуть теряет в резкости.

HDMI-подключение

HDMI-подключение тестировалось с использованием Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая. В режиме 1080p при 24 кадр/с кадры выводятся с соотношением длительности 2:3. В тенях есть завал на пару оттенков, но в светах тонкие градации оттенков различаются вплоть до белого. Яркостная и цветовая четкости всегда очень высокие.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неизменных частей кадра выполняется склейка из полей, меняющиеся области чаще всего выводятся по полям (кадры восстанавливались только для NTSC с чередованием полей 3-2 при 24 кадр/с исходно). Впрочем, для чересстрочных видеосигналов обычного разрешения выполняется некоторое сглаживание диагональных границ двигающихся объектов. Качество масштабирования до разрешения матрицы относительно хорошее.

Определение задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. В итоге задержка вывода изображения составила примерно 50 мс для VGA- и для HDMI-подключения. Задержка пограничная, при работе она почти не ощущается, но в случае очень динамичных игр уже может отрицательно повлиять на результативность.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват несколько отличается от sRGB:

DLP-проектор ViewSonic Pro7827HD, цветовой охват

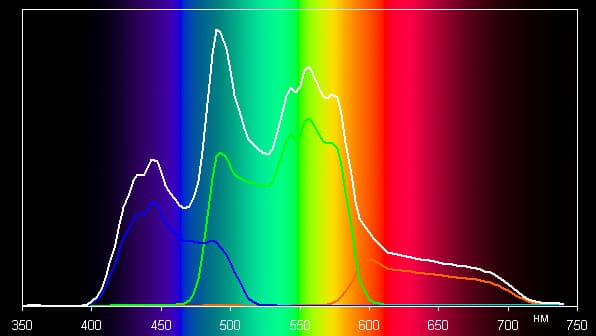

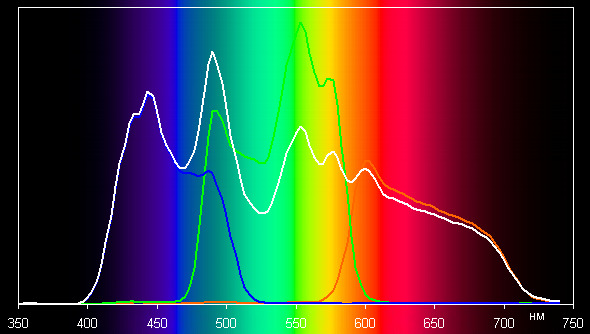

Однако отличия от sRGB невелики, поэтому цвета имеют насыщенность близкую к естественной. Приведем спектры, полученные для самого яркого режима — для режима Макс. яркости с максимальным значением Brilliant Color (спектр для белого поля (белая линия), наложен на спектры красного, зеленого и синего полей (линии соответствующих цветов)):

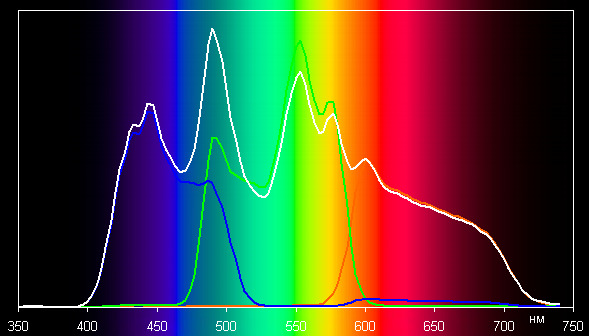

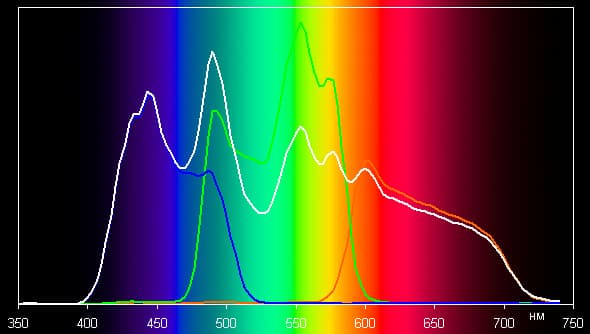

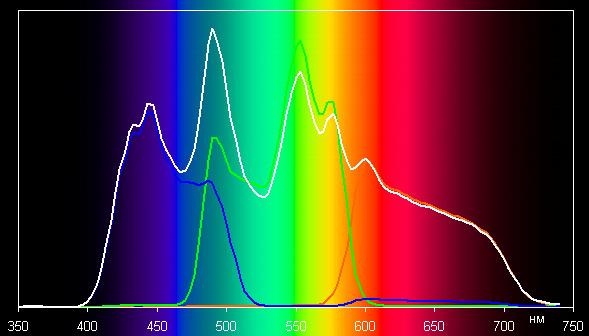

DLP-проектор ViewSonic Pro7827HD, спектр

Видно, что яркость белого цвета несколько выше яркости зеленого и красного цветов, поэтому в этом режиме цвета на фоне белых участков изображения выглядят чуть тускловатыми. В режиме ViewMatch яркость зеленого (а визуально видно, что и сине-зеленых оттенков) цвета избирательно повышается относительно белого в этой области спектра, смотрится это плохо:

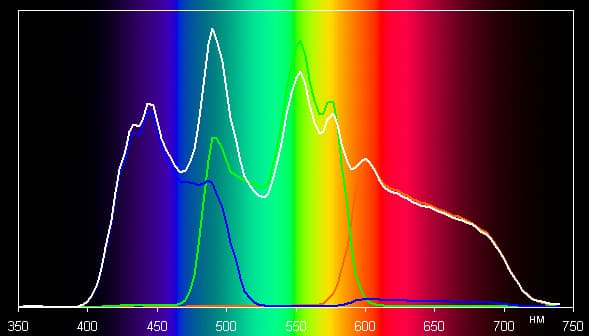

DLP-проектор ViewSonic Pro7827HD, спектр

В самом сбалансированном режиме (режим Фильм и Brilliant Color = выкл.) яркость цветов выровнена относительно яркости белого:

DLP-проектор ViewSonic Pro7827HD, спектр

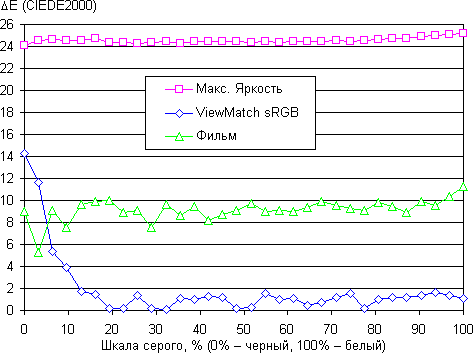

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для трех упомянутых режимов:

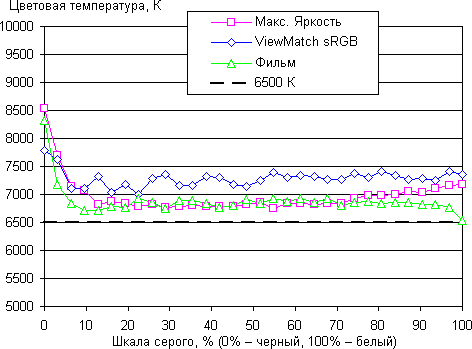

DLP-проектор ViewSonic Pro7827HD, цветовая температура

DLP-проектор ViewSonic Pro7827HD, ΔE

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что цветопередача в режиме Макс. яркости явно не является приоритетом, так как цветовая температура достаточно близка к 6500 К, но ΔE гораздо выше пороговых 10 единиц, разумеется, за счет избытка зеленой компоненты как самой яркой. В режиме ViewMatch ΔE гораздо ниже, но цветовая температура высоковата и есть проблемы с балансом яркости цветов (см. выше). Оптимальным является режим Фильм, так как в нем цветовая температура близка к стандартным 6500 К, ΔE около 10, что для потребительского устройства считается приемлемым, а цветовая температура и ΔE мало изменяются на всей имеющей значение части шкалы серого, что благоприятно сказывается на субъективном восприятии цветового баланса. При желании цветовой баланс можно еще чуть улучшить настройками.

Выводы

ViewSonic Pro7827HD оснащен правильным светофильтром с чередованием сегментов RGBRGB. Такой светофильтр в одночиповом DLP-проекторе позволяет получить сбалансированное соотношение яркости цветов и белого с сохранением высокой контрастности и яркости изображения. В итоге позиционирование устройства как проектора для домашнего кинотеатра выглядит вполне оправданным, и даже внешний вид — черный цвет корпуса — соответствует этой категории. При необходимости этот проектор допустимо применять для проведения презентаций, чему благоприятствует ряд специфических функций, и, разумеется, его можно использовать дома для просмотра развлекательного контента и игр на большом экране. При этом благодаря достаточно высокой яркости нет особой необходимости в полном затемнении. Функциональность проектора расширяется посредством приобретения активных затворных очков и Wi-Fi-адаптера. Первый аксессуар позволит смотреть на проекторе стереоскопическое изображение, в том числе при непосредственном подключении к плееру Blu-ray 3D, а второй — передавать на проектор изображения с ПК и мобильных устройств по воздуху, без проводов.

Достоинства:

  • Правильный вид светофильтра
  • Хорошее качество изображения в одном из предустановленных режимов
  • Поддержка стереоскопического режима
  • Три HDMI-входа и поддержка MHL
  • Аккуратный дизайн и черный цвет корпуса
  • Функции защиты от кражи и несанкционированного использования
  • Громкий и относительно качественный встроенный громкоговоритель
  • Удобный пульт ДУ с лазерной указкой
  • Возможность установки Wi-Fi-адаптера
  • Есть кабельная крышка
  • Русифицированное меню
  • Коробка с ручкой

Недостатки:

  • Шум для кинотеатрального проектора относительно высокий
  • У пульта ДУ нет подсветки кнопок
